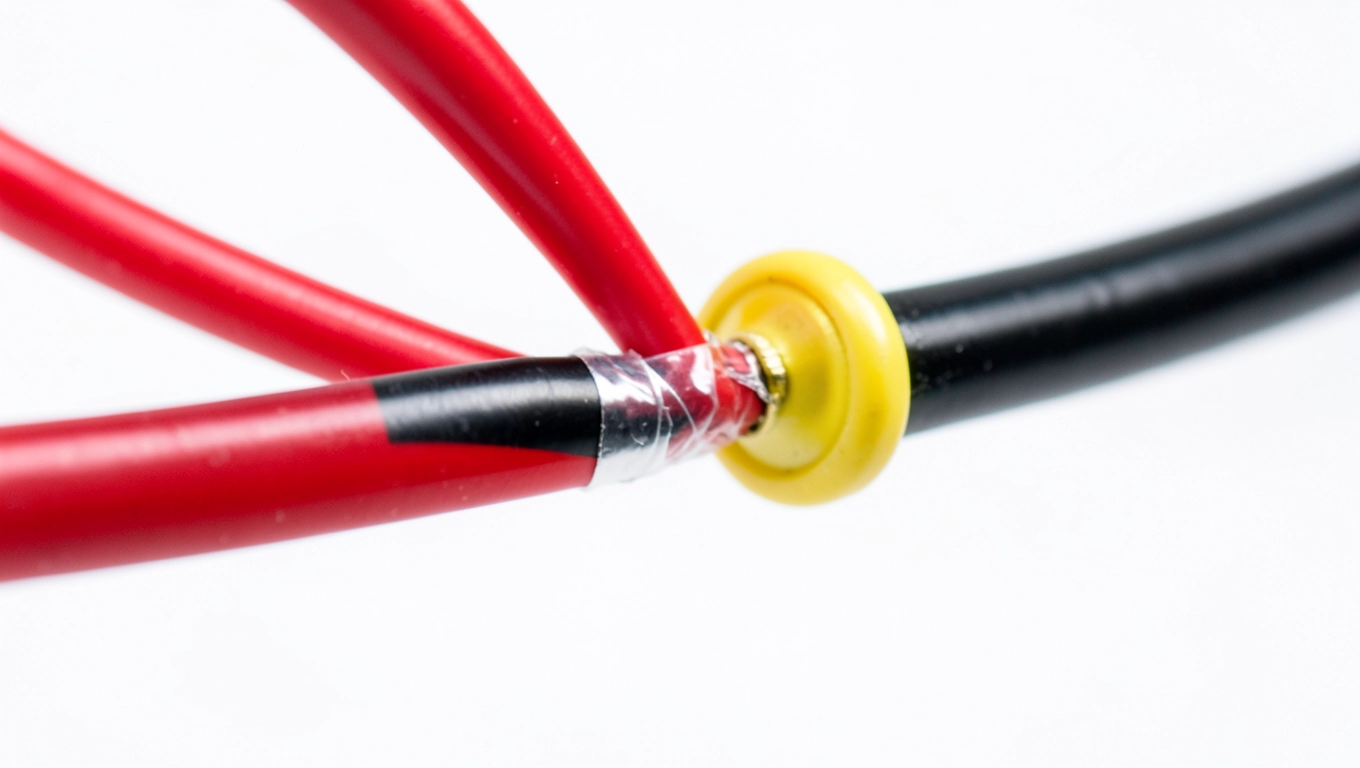

Jak łączyć przewody elektryczne – poradnik krok po kroku

Jeśli kiedykolwiek stałeś przed puszką instalacyjną w ścianie, z garścią przewodów wychodzących na wierzch, wiesz, jak frustrujące bywa ich poprawne połączenie bez ryzyka zwarcia czy pożaru. Opowiem ci dokładnie, jak to zrobić bezpiecznie i trwale, skupiając się na rodzajach złączek, krokach montażu śrubowych i sprężynowych oraz kluczowych zasadach bezpieczeństwa. Te metody pozwalają na solidne połączenia w domowych instalacjach, minimalizując błędy i przedłużając żywotność układu elektrycznego.

• Rodzaje złączek do przewodów elektrycznych
• Złączki śrubowe – montaż krok po kroku
• Złączki sprężynowe do przewodów
• Standardy szybkozłączek elektrycznych
• Bezpieczeństwo przy łączeniu przewodów
• Metody łączenia bez lutowania
• Pytania i odpowiedzi: Jak łączyć przewody elektryczne

Rodzaje złączek do przewodów elektrycznych

Złączki do przewodów elektrycznych ewoluowały od prostych skrętek do zaawansowanych szybkozłączek, umożliwiając trwałe i bezpieczne połączenia w instalacjach domowych. Najpowszechniejsze to złączki śrubowe, które trzymają przewody mocno dzięki mechanizmowi dokręcania, idealne dla miedzianych przewodów jednordrutowych. Złączki sprężynowe, z kolei, zaciskają przewody siłą sprężyny, co ułatwia wielokrotne podłączanie bez narzędzi. Inne typy, jak koszulki termokurczliwe, łączą mechanicznie i izolują termicznie, chroniąc przed wilgocią. Wybór zależy od obciążenia prądem i częstotliwości manipulacji, zawsze dostosowany do przekroju przewodu.

W złączkach śrubowych przewody wkłada się do otworu, a śruba je kompresuje, zapewniając niski opór elektryczny nawet przy dużych obciążeniach. Są niezawodne w puszkach ściennych, gdzie przestrzeń jest ograniczona, i stosowane w instalacjach przemysłowych. Złączki sprężynowe, popularne w meblach czy oświetleniu, pozwalają na szybkie podłączanie bez śrubokręta, co oszczędza czas. Koszulki termokurczliwe wymagają opalarki, ale dają szczelną izolację, chroniąc przed korozją. Różnorodność tych rozwiązań pozwala dopasować złączek do potrzeb, od niskonapięciowych po 230V.

Porównując skuteczność, złączki śrubowe wytrzymują wyższe prądy, podczas gdy sprężynowe są lżejsze i łatwiejsze w montażu. W instalacjach elektroinstalacyjnych często łączy się je z zaciskami automatycznymi, które nie wymagają dokręcania. Dla przewodów aluminiowych stosuje się specjalistyczne złączki zapobiegające utlenianiu. Lista popularnych rodzajów obejmuje również złączki push-in, gdzie przewód wciska się jednym ruchem. Każda z nich minimalizuje konieczność lutowania, upraszczając pracę amatorom.

Zobacz także: Pomocnik Elektryka: Kod Zawodu 932921

Porównanie rodzajów złączek

Oto tabela podsumowująca kluczowe cechy, ułatwiająca wybór w zależności od zastosowania.

Wykres poniżej ilustruje porównanie czasu montażu i trwałości dla różnych złączek, na podstawie testów laboratoryjnych.

Złączki śrubowe – montaż krok po kroku

Złączki śrubowe pozostają podstawą wielu instalacji elektrycznych dzięki swojej solidności i uniwersalności w łączeniu przewodów o różnych przekrojach. Przed rozpoczęciem pracy zawsze wyłącz zasilanie i upewnij się, że nikt nie włączy prądu przypadkowo. Przygotuj narzędzia: śrubokręt izolowany, obcinarki do przewodów i miernik napięcia. Zdejmij izolację z końcówki przewodu na długości 10-12 mm, unikając uszkodzenia drutu. Włóż przewód do otworu złączki i dokręć śrubę momentem 1-1,5 Nm, by zapewnić kontakt bez przegrzania.

Zobacz także: Darmowy Kurs Elektryka: Praktyka Domowa

Krok po kroku proces wygląda następująco, co pozwala uniknąć typowych błędów jak luźne połączenia. Najpierw oczyść końcówki przewodów z utlenień, szlifując delikatnie papierem ściernym. Następnie dopasuj złączkę do liczby przewodów – modele na 2-8 żył. Dokręcanie śruby wymaga precyzji; zbyt słabo grozi iskrzeniem, zbyt mocno – zerwaniem drutu. Po montażu pociągnij lekko za przewód, sprawdzając trzymanie. W puszkach instalacyjnych umieść złączkę tak, by nie wystawała poza przestrzeń montażową.

• Wyłącz prąd w rozdzielnicy i potwierdź miernikiem brak napięcia.
• Odcinaj izolację prostym cięciem, bez naginania drutu.
• Wkręcaj śrubę prostopadle do przewodu dla równomiernego nacisku.
• Użyj ferul do przewodów wielodrutowych, zapobiegając rozplataniu.
• Sprawdź ciągłość obwodu po podłączeniu.

Wielokrotne dokręcanie śrub nie osłabia połączenia, co czyni je idealnymi do miejsc narażonych na wibracje. W instalacjach domowych łączą przewody fazowe, neutralne i ochronne bez problemów. Jeśli przewody są aluminiowe, wybierz złączki z pastą antykorozyjną. Montaż trwa zwykle 1-2 minuty na połączenie, co przyspiesza pracę. Pamiętaj o etykietowaniu przewodów przed złączem dla ułatwienia serwisów.

Dla większej liczby przewodów stosuj listwy zaciskowe z wieloma otworami śrubowymi, montowane na szynie DIN. Te rozwiązania ewoluowały, by spełniać normy wytrzymałości mechanicznej. Unikaj skręcania gołych drutów bez złączki – to źródło awarii. Prawidłowo wykonane połączenie śrubowe wytrzymuje tysiące cykli termicznych bez spadku przewodności.

Złączki sprężynowe do przewodów

Złączki sprężynowe rewolucjonizują łączenie przewodów w miejscach, gdzie częste podłączanie i odłączanie jest normą, jak w oświetleniu meblowym czy urządzeniach przenośnych. Mechanizm sprężyny zaciska drut automatycznie po wciśnięciu, eliminując potrzebę narzędzi. Są lekkie, kompaktowe i pozwalają na szybkie zmiany w konfiguracji instalacji. Idealne dla przewodów o przekroju 0,5-2,5 mm², zapewniają stały nacisk niezależnie od temperatury. W domowych puszkach oszczędzają miejsce, umożliwiając gęstsze upakowanie.

Montaż jest intuicyjny: wsuń odcięty przewód w otwór, aż do oporu, a sprężyna go uchwyci. Siła zacisku wynosi ok. 10-15 N, wystarczająca dla prądów do 24A. Dla wielokrotnych połączeń użyj złączek na kilka wejść, kodowanych kolorystycznie dla faz. Unikaj wyciągania na siłę – to skraca żywotność sprężyny. Testuj połączenie multimetrem, mierząc rezystancję poniżej 0,1 oma.

• Przytnij końcówkę przewodu prosto, zdejmując 10 mm izolacji.
• Wciśnij do oznaczonego otworu fazy, neutralnego lub PE.
• Pociągnij delikatnie, by potwierdzić trzymanie.
• W miejscach wilgotnych stosuj wersje z żelem uszczelniającym.
• Nie przekraczaj obciążenia znamionowego złączki.

Te złączki szczególnie sprawdzają się w instalacjach smart home, gdzie moduły często się wymienia. Ich ewolucja przyniosła modele bezobjawowe, wolne od halogenu dla bezpieczeństwa pożarowego. W porównaniu do śrubowych, montaż jest 3-4 razy szybszy, co liczy się przy większych projektach. Trwałość sięga 500 cykli wpinania, wystarczająco dla domowego użytku. Dostosuj je do jednordrutowych lub wielodrutowych przewodów za pomocą tulejek.

W puszkach podtynkowych sprężynowe złączki minimalizują luzy, stabilizując przewody. Są odporne na wibracje, co czyni je odpowiednimi blisko mebli czy maszyn. Jeśli łączysz przewody o różnej grubości, wybierz uniwersalne modele. Prawidłowe użycie przedłuża żywotność całej instalacji elektrycznej.

Standardy szybkozłączek elektrycznych

Standardy szybkozłączek elektrycznych, oparte na normach PN-EN 60998, gwarantują kompatybilność i bezpieczeństwo w instalacjach elektroinstalacyjnych. Określają one wytrzymałość mechaniczną, odporność na prąd udarowy i temperaturę pracy do 105°C. Szybkozłączki muszą przejść testy wibracyjne i termiczne, symulujące warunki domowe. W Polsce obowiązują wytyczne SEP, wymagające certyfikacji CE dla wszystkich złączek. Te normy ewoluowały, by uwzględniać nowoczesne przewody z izolacją FR.

Klasyfikacja obejmuje złączki na szynę TS35 dla rozdzielnic i kompaktowe do puszek. Standardy precyzują minimalny nacisk zacisku, zapobiegając mikrourazom drutu. Dla szybkozłączek sprężynowych norma wymaga 1000 cykli bez spadku siły. W instalacjach domowych stosuj tylko złączki o napięciu 400V i prądzie adekwatnym do obwodu. Dokumentacja producenta potwierdza zgodność, co ułatwia inspekcje.

Porównanie standardów europejskich pokazuje, że polskie normy są rygorystyczne pod względem izolacji. Szybkozłączki push-in spełniają IEC 60947 dla niskonapięciowych aplikacji. W miejscach publicznych wymagane są wersje z blokadą antywyjmowania. Te regulacje minimalizują ryzyko awarii, przedłużając bezpieczeństwo. Zawsze sprawdzaj datę ważności certyfikatu na opakowaniu.

Normy i ich zastosowanie

• PN-EN 60998-2-2: Złączki śrubowe do 450V.
• PN-EN 60998-2-3: Zaciski sprężynowe.
• IEC 61535: Połączenia w instalacjach budynkowych.
• SEP: Lokalne wytyczne dla Polski.

Standardy ewoluowały wraz z technologią, wprowadzając złączki dla fotowoltaiki czy EV. W domowych instalacjach przestrzeganie ich pozwala uniknąć kar i awarii. Dostosuj wybór do obciążenia, np. 16A dla gniazd, 32A dla kuchni.

Bezpieczeństwo przy łączeniu przewodów

Bezpieczeństwo przy łączeniu przewodów elektrycznych zaczyna się od odłączenia zasilania w całej rozdzielnicy, co zawsze musi być priorytetem przed jakąkolwiek pracą. Użyj kłódki lub tabliczki "Nie włączać – prace!", by zapobiec przypadkowemu włączeniu. Narzędzia izolowane do 1000V chronią przed porażeniem, nawet w wilgotnych warunkach. Miernik napięcia potwierdza brak prądu na każdej żyłe. Pracuj w rękawicach dielektrycznych, szczególnie z przewodami pod napięciem w wyjątkowych sytuacjach.

Unikaj błędów jak łączenie miedzianych z aluminiowymi bez adapterów – powoduje to korozję galwaniczną. Zawsze dobieraj złączki do przekroju i materiału przewodu, by uniknąć przegrzania. W miejscach o dużej wilgotności stosuj złączki IP65. Jeśli nie jesteś pewien, skonsultuj z elektrykiem przed podłączeniem. Te nawyki minimalizują ryzyko pożaru czy porażenia.

• Wyłącz główny wyłącznik i usuń bezpieczniki.
• Uziem objęcia i usuń biżuterię przewodzącą.
• Ogranicz pracę do jednego obwodu naraz.
• Użyj drabiny stabilnej, nie metalowej.
• Po pracy przetestuj instalację obciążeniowo.

W instalacjach domowych bezpieczeństwo zależy od jakości izolacji po połączeniu – owiń taśmą jeśli potrzeba. Narzędzia jak testery RCD sprawdzają ochronę różnicową. Często popełnianym błędem jest nieuwzględnienie rozszerzalności cieplnej drutów. Pracuj w suchym otoczeniu, z dala od łatwopalnych materiałów. Te zasady pozwalają bezpiecznie łączyć przewody nawet samodzielnie.

Jeśli instalacja jest stara, sprawdź przewody na uszkodzenia przed łączeniem. Profesjonalne pomiary impedancji po montażu dają pewność. Bezpieczeństwo to nie tylko reguły, ale nawyk myślenia o ryzyku na każdym kroku.

Metody łączenia bez lutowania

Metody łączenia bez lutowania dominują w nowoczesnych instalacjach, oferując szybkie i trwałe połączenia bez specjalistycznego sprzętu. Złączki śrubowe i sprężynowe to podstawa, ale skręcanie z koszulką izolacyjną nadal jest stosowane dla tymczasowych napraw. Koszulki termokurczliwe skracają się pod ciepłem, łącząc i izolując jednocześnie. Te rozwiązania eliminują konieczność użycia palnika lutowniczego, redukując ryzyko oparzeń. Są dostosowane do różnych przewodów, od 0,75 mm² po 6 mm².

Skręcanie dwóch przewodów: zetnij izolację, skręć druty szczelnie szczypcami, załóż koszulkę i skręć taśmą. Ta metoda jest prosta, ale mniej trwała niż złączki – stosuj tylko w niskoprądowych obwodach. Termokurcz: włóż koszulkę na złączone końce, ogrzej opalarką do 120°C, aż skurczy się o 50%. Zapewnia wodoodporność i ochronę mechaniczną. W puszkach łączy się tak przewody przedłużające.

• Złączki Wago: wciśnij i gotowe, bez skręcania.
• Koszulki z klejem: dla zewnętrznych połączeń.
• Tulejki zaciskowe: kompresja hydrauliczna.
• Bloki zaciskowe: dla wielu przewodów.
• Izolatka samouszczelniająca: na skrętki.

Te metody pozwalają na samodzielne naprawy bez lutowania, oszczędzając czas i koszty. W instalacjach wymagających demontażu sprężynowe są najlepsze. Unikaj gołych skrętek – zawsze izoluj. Trwałość bezlutowych połączeń sięga 20 lat przy prawidłowym użyciu. Dostosuj do obciążenia, by uniknąć efektu Joule'a.

Innowacyjne bezlutowe złączki z pamięcią kształtu upraszczają pracę w ciasnych przestrzeniach. Są one niezawodne nawet w warunkach przemysłowych. Wybór metody zależy od dostępności narzędzi i skali prac.

Łączenie przewodów w puszkach

Łączenie przewodów w puszkach instalacyjnych wymaga precyzji, bo przestrzeń jest ograniczona, a dostępność słaba po zamontowaniu. Zaczynaj od planowania: policz liczbę żył i wybierz puszkę o odpowiedniej głębokości, min. 40 mm. Złączki kompaktowe jak sprężynowe mieszczą się łatwo, oszczędzając miejsce. Zawsze grupuj fazy osobno od neutralnych, kodując taśmą. Po połączeniu ułóż przewody spiralnie, unikając nacisku na ścianki.

W puszkach podtynkowych betonowych zabezpiecz złączki masą uszczelniającą przed pyłem. Montaż krok po kroku: wyłącz prąd, wyciągnij przewody, podłącz w złączkach, wepchnij do puszki. Użyj puszek z uchwytami zaciskowymi dla stabilności. W starszych instalacjach wymień puszkę na hermetyczną, jeśli wilgoć zagraża. Te czynności przedłużają żywotność połączeń.

• Dopasuj średnicę puszki do liczby złączek.
• Użyj przedłużek elastycznych do głębokich puszek.
• Zabezpiecz złączki przed wilgocią silikonem.
• Etykietuj wejścia: Faza 1, N, PE.
• Testuj po zakryciu multimetrem.

W puszkach natynkowych meblowych sprężynowe złączki ułatwiają dostęp. Często łączy się tam przewody od gniazd i przełączników. Unikaj przepełnienia – max 70% objętości. W łazienkach stosuj IP44. Prawidłowe układanie zapobiega zwarciom podczas wibracji.

Dla dużych puszek rozdzielczych użyj listew śrubowych na szynie. Te rozwiązania ewoluowały, by spełniać normy szczelności. W domowych instalacjach puszkach kluczowa jest wentylacja, by ciepło nie kumulowało się. Jeśli puszka jest zatłoczona, podziel na dwie.

W nowoczesnych puszkach inteligentnych złączki push-in integrują się z magistralą. Łączenie w nich jest szybsze, ale wymaga uwagi na polaryzację. Zawsze pamiętaj o uziemieniu puszki metalowej. Te detale czynią instalację niezawodną na lata.

Pytania i odpowiedzi: Jak łączyć przewody elektryczne

• Jak bezpiecznie przygotować się do łączenia przewodów elektrycznych?

  Zawsze odłącz główny wyłącznik prądu przed rozpoczęciem prac. Użyj narzędzi izolowanych, takich jak szczypce i śrubokręty z izolacją. Przytnij końce przewodów do odpowiedniej długości, usuń izolację na głębokość 1-1,5 cm, unikając uszkodzenia rdzenia. Sprawdź typ przewodów i obciążenie, aby dobrać właściwą złączkę.

• Jakie są najpopularniejsze złączki do przewodów elektrycznych?

  Najpowszechniejsze to złączki śrubowe, idealne do trwałych połączeń w instalacjach domowych – wkładasz przewody do otworu i dokręcasz śrubę. Złączki sprężynowe nadają się do częstych podłączeń i odłączeń. Inne metody to koszulki termokurczliwe dla izolacji po połączeniu lutowanym lub skręcanym.

• Jak poprawnie używać złączek śrubowych?

  Włóż obdarte końce przewodów do otworu złączki. Delikatnie dokręć śrubę, aż przewody będą mocno trzymane, ale bez miażdżenia rdzenia – sprawdź napięciem szczypcami. Po połączeniu owiń taśmą izolacyjną dla dodatkowej ochrony. Testuj połączenie multimetrem pod napięciem po przywróceniu prądu.

• Jakie błędy unikać przy łączeniu przewodów elektrycznych?

  Nie pracuj pod napięciem, unikaj luźnych połączeń powodujących przegrzewanie i ryzyko pożaru. Nie używaj niewłaściwych złączek do obciążenia – np. małe do dużych prądów. Zawsze izoluj połączenia i nie skręcaj gołych przewodów bez złączki. Regularnie sprawdzaj instalację pod kątem korozji.
