Jak działa waga elektroniczna i dlaczego potrafi mylić się co do grama

Ta sama paczka, dwa różne urządzenia, a wynik potrafi się różnić o 30 gramów. Dla kucharza to pół łyżeczki soli, dla sklepu internetowego strata kilkuset złotych miesięcznie, dla laboratorium dyskwalifikacja całej serii pomiarów. Skoro temat ważenia budzi tyle nerwów, czas rozłożyć mechanizm na czynniki pierwsze i pokazać, co tak naprawdę dzieje się pod szalką wagi elektronicznej, dlaczego wskazania czasem pływają oraz jak samodzielnie przywrócić urządzeniu dokładność bez wzywania serwisu.

• Budowa i zasada działania wagi elektronicznej
• Dlaczego waga elektroniczna pokazuje różne wyniki
• Kalibracja wagi elektronicznej krok po kroku
• Kiedy oddać wagę elektroniczną do serwisu

Budowa i zasada działania wagi elektronicznej

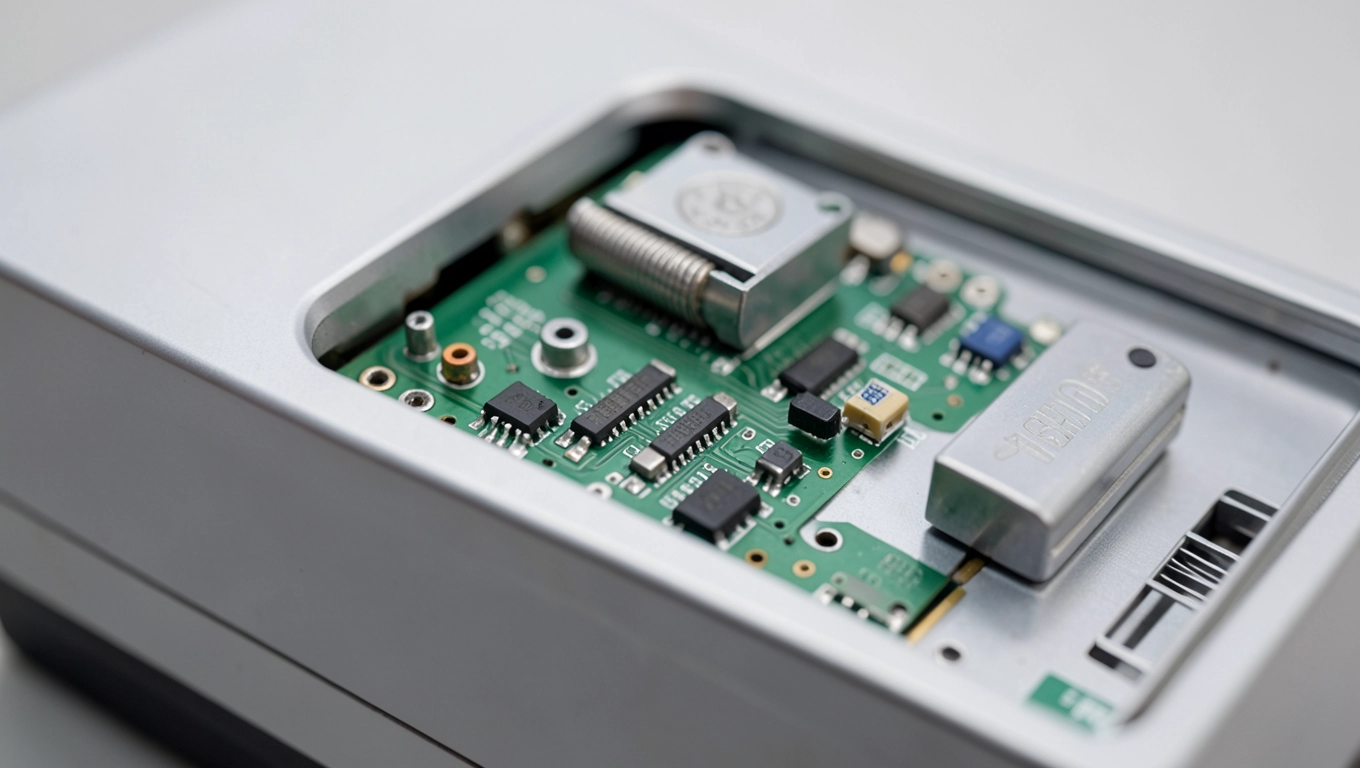

Sercem każdej wagi elektronicznej jest czujnik siły, najczęściej tensometr, czyli niewielki element z folii metalowej naniesionej na elastyczną podstawę. Gdy na szalkę trafia ciężar, podstawa odkształca się minimalnie, a ścieżki oporowe w folii wydłużają się lub ścieńczają. Wydłużenie metalu zmienia jego opór elektryczny, a zmiana oporu generuje różnicę napięcia mierzoną w miliwoltach. Ta różnica jest wprost proporcjonalna do przyłożonej siły, co pozwala przeliczyć ją na masę w gramach czy kilogramach.

Sygnał z tensometru trafia do przetwornika analogowo-cyfrowego, który zamienia napięcie na ciąg liczb binarnych zrozumiałych dla mikrokontrolera. Mikrokontroler nakłada na surowy wynik współczynniki kalibracyjne, filtruje drgania i przesyła gotową wartość na wyświetlacz LCD albo do interfejsu komunikacyjnego, takiego jak RS232, USB czy Bluetooth. Cały ten proces trwa od 50 do 500 milisekund, w zależności od klasy urządzenia i zastosowanego algorytmu uśredniającego.

Na rynku spotkasz trzy główne technologie pomiaru masy. Pierwsza, dominująca w wagach sklepowych i kuchennych, opiera się na pojedynczym czujniku tensometrycznym o dokładności 0,05 do 0,1 procent zakresu. Druga, elektromagnetyczna kompensacyjna, utrzymuje szalkę w równowadze za pomocą cewki i magnesu, mierząc prąd potrzebny do utrzymania położenia, co daje rozdzielczość do milionowych części grama w wagach analitycznych. Trzecia, rezonansowa, wykorzystuje drgania struny lub kwarcu, których częstotliwość zmienia się pod obciążeniem, oferując powtarzalność na poziomie 0,001 procent, ale za cenę kilkudziesięciu tysięcy złotych.

Skoro ta sama fizyka rządzi wszystkimi urządzeniami, dlaczego waga laboratoryjna kosztuje dziesięć razy więcej niż kuchenna? Odpowiedź kryje się w trzech obszarach jednocześnie: klasie czujnika, stabilności termicznej obudowy i rozdzielczości przetwornika A/C. Waga kuchenna korzysta z 12-bitowego przetwornika oferującego 4096 przedziałów pomiarowych, co przy zakresie 5 kg daje krok rzędu 1,2 grama. Waga analityczna pracuje z przetwornikiem 20-bitowym lub 24-bitowym, dając 16 milionów przedziałów i krok poniżej mikrograma. Do tego dochodzi automatyczna kompensacja temperatury, obudowa ze stali nierdzewnej oraz system ochrony przed prądami powietrza i wibracjami podłoża.

Dlaczego waga elektroniczna pokazuje różne wyniki

Rozczarowanie, gdy to samo jabłko waży 152 gramy rano, a po południu 148 gramów, ma zazwyczaj jedną z siedmiu konkretnych przyczyn. Każda z nich działa w przewidywalny sposób fizyczny, więc zamiast zgadywać, warto przejść diagnostykę punkt po punkcie.

Pierwszą i najczęstszą przyczyną jest niewypoziomowana powierzchnia. Tensometr mierzy siłę skierowaną prostopadle do szalki, więc przechylenie o zaledwie dwa stopnie wprowadza błąd rzędu 0,3 procenta, czyli 1,5 grama przy obciążeniu 500 gramów. Wiele wag ma wbudowaną libellę, ale użytkownicy rzadko na nią zaglądają. Wypoziomowanie za pomocą regulowanych nóżek przywraca prawidłowy rozkład siły i zwykle rozwiązuje problem bezdotykowo.

Drugą przyczyną jest temperatura otoczenia i samego urządzenia. Czujnik tensometryczny zmienia swoją rezystancję wraz ze wzrostem temperatury o kilka dziesiątych procenta na każdy stopień Celsjusza. Jeśli waga stoi przy kaloryferze albo w kuchni nad piekarnikiem, wskazania mogą dryfować o 0,1 do 0,5 procenta w ciągu dnia. Rozwiązaniem jest postawienie urządzenia z dala od źródeł ciepła i odczekanie 15 do 30 minut po przeniesieniu z zimnego do ciepłego pomieszczenia, by obudowa i czujnik osiągnęły stabilność termiczną.

Trzecią przyczyną są wibracje i przeciągi. Lodówka generująca drgania o częstotliwości 50 herców, klimatyzator wywołujący ruchy powietrza czy nawet intensywny ruch pieszy za ścianą potrafi wpływać na wskazania. Czujnik tensometryczny reaguje na każde przyspieszenie, a ruch powietrza działa jak niewidzialna siła naciskająca szalkę. Czwarte zjawisko to kurz i okruchy, które dostają się pod szalkę i zmieniają rozkład masy na ramieniu tensometru, przesuwając punkt zerowy nawet o kilka gramów.

Piąta przyczyna to zużycie baterii. Gdy napięcie ogniwa spada poniżej 2,7 V przy zasilaniu 3 V, przetwornik A/C traci stabilność referencyjną i wyniki zaczynają pływać. Szósta, często pomijana, to starzenie się samego czujnika. Folia tensometryczna po kilku latach intensywnej eksploatacji zmienia swoje właściwości mechaniczne, a zjawisko pełzania materiału powoduje, że po obciążeniu wskazanie wraca do zera z kilkusekundowym opóźnieniem. Siódma przyczyna, dość prozaiczna, to brak regularnej kalibracji odważnikiem wzorcowym.

⚠️ Nie próbuj kalibrować samodzielnie wag z legalizacją do obrotu handlowego ani wag klasy dokładności I i II używanych w aptekach, laboratoriach diagnostycznych i przy paczkowaniu towarów paczkowanych. Legalizacja pierwotna i ponowna to domena akredytowanych serwisów i Głównego Urzędu Miar. Samowolna ingerencja w menu serwisowe skutkuje utratą legalizacji i odpowiedzialnością prawną wynikającą z ustawy Prawo o miarach (Dz.U. 2019 poz. 541 z późn. zm.).

Kalibracja wagi elektronicznej krok po kroku

Kalibracja to przywrócenie zgodności wskazań urządzenia z rzeczywistą masą odważnika wzorcowego. Procedura zajmuje od pięciu do dwudziestu minut i wymaga jedynie odważnika o masie bliskiej zakresowi wagi, na przykład 5 kilogramów dla wagi kuchennej do 10 kilogramów. W domu i w małej firmie wystarczy odważnik klasy M1 za około 80 do 200 złotych, który posłuży latami.

Przed kalibracją wagę trzeba wypoziomować i rozgrzać. Wypoziomowanie oznacza ustawienie nóżek tak, by pęcherzyk libelli znalazł się dokładnie w centrum, albo by wskazania nie zmieniały się po obróceniu szalki o 180 stopni. Rozgrzewanie polega na pozostawieniu włączonej wagi na 15 do 30 minut, by czujnik osiągnął temperaturę pracy. Pominięcie tego kroku to najczęstsza przyczyna pozornie udanej kalibracji, która po godzinie znów daje błędne wyniki, bo współczynnik temperaturowy czujnika nie został uwzględniony.

Po rozgrzaniu naciskasz przycisk tarowania lub zero, by wyzerować wagę bez obciążenia. Następnie ostrożnie kładziesz odważnik wzorcowy na środku szalki, unikając szarpnięć, które mogłyby wprowadzić dodatkowe siły dynamiczne. Wskazanie powinno zatrzymać się na wartości odważnika z tolerancją podaną przez producenta, najczęściej ±1 działka odczytowa. Jeśli różnica przekracza tę wartość, przechodzisz do menu serwisowego urządzenia.

W menu serwisowym, dostępnym zwykle po przytrzymaniu kombinacji klawiszy, takich jak Mode i Tare przez trzy sekundy, pojawia się opcja kalibracji zewnętrznej. Wybierasz ją, potwierdzasz, waga ponownie się zeruje, a po chwili prosi o postawienie odważnika. Po jego postawieniu i odczekaniu pięciu sekund zatwierdzasz odczyt. Nowy współczynnik kalibracyjny zostaje zapisany w pamięci EEPROM mikrokontrolera. Wyłączenie i ponowne włączenie wagi potwierdza, że nowe ustawienie zostało zachowane.

Checklista kalibracji do wydruku

• Stabilna, wypoziomowana powierzchnia, z dala od źródeł ciepła i wibracji
• Temperatura otoczenia między 15 a 25 °C, bez nagłych zmian
• Włączenie wagi i rozgrzewanie przez 15 do 30 minut
• Wyczyszczenie szalki oraz gniazda pod szalką
• Tarowanie pustej szalki
• Postawienie odważnika wzorcowego o masie bliskiej zakresowi
• Sprawdzenie wskazania, tolerancja ±1 działka
• Korekta w menu serwisowym, jeśli wskazanie odbiega
• Wyłączenie, odczekanie minuty, ponowne włączenie i weryfikacja

Częstotliwość kalibracji zależy od intensywności użytkowania. Waga kuchenna używana raz dziennie wymaga kalibracji co kwartał. Waga sklepowa obsługująca 200 transakcji dziennie powinna być kalibrowana co tydzień, a waga laboratoryjna z certyfikatem ISO 17025 wymaga wzorcowania co najmniej raz w roku przez akredytowane laboratorium, niezależnie od tego, jak dobrze działa.

Warto też pamiętać o normie OIML R76, która definiuje klasy dokładności wag nieautomatycznych i dopuszczalne błędy w poszczególnych zakresach masy. Klasa II, typowa dla wag sklepowych, dopuszcza błąd do ±0,1 procenta przy obciążeniu nominalnym. Klasa III, najczęstsza w wagach magazynowych, dopuszcza ±0,1 procenta przy 500 działkach odczytowych. Znajomość tych widełek pomaga ocenić, czy dana waga nadaje się do konkretnego zastosowania.

Kiedy oddać wagę elektroniczną do serwisu

Nie każdą usterkę da się naprawić w domu. Są sytuacje, w których samodzielna naprawa grozi trwałym uszkodzeniem czujnika lub utratą gwarancji, a w przypadku wag legalizowanych również konsekwencjami prawnymi. Rozpoznanie tych sygnałów oszczędza czas i pieniądze.

Pierwszym sygnałem alarmowym są niestabilne wskazania, które nie ustępują po kalibracji. Gdy waga pokazuje różne wartości dla tego samego odważnika w krótkich odstępach czasu, mimo wymiany baterii, wypoziomowania i odczekania na rozgrzanie, przyczyną bywa uszkodzony tensometr, pęknięta ścieżka na płytce drukowanej albo korozja w złączu. Naprawa polega na wymianie modułu czujnika, co wymaga lutownicy hot-air, mikroskopu i znajomości procedur producenta.

Drugim sygnałem są mechaniczne uszkodzenia obudowy, szalki lub platformy. Wgięcie platformy zmienia rozkład siły na czujniku nawet o kilka procent i żadna kalibracja tego nie skoryguje, bo tensometr mierzy odkształcenie, a nie bezwzględną pozycję. Trzeci sygnał to błędy na wyświetlaczu, takie jak Err, EEEE, OUT2 lub H, które oznaczają przekroczenie zakresu, błąd pamięci EEPROM albo uszkodzenie przetwornika A/C. Komunikaty te nie znikają po wyłączeniu i włączeniu, a ich przyczyna leży zazwyczaj poza zasięgiem użytkownika.

Czwarty sygnał to upłynięcie legalizacji. Wagi używane do obrotu handlowego wymagają ponownej legalizacji co 25 miesięcy, zgodnie z dyrektywą 2014/31/UE i ustawą Prawo o miarach. Po tym terminie urządzenie formalnie nie może być używane w transakcjach handlowych, a właściciel musi oddać je do serwisu uprawnionego do wykonywania legalizacji ponownej. Piątym, dość oczywistym sygnałem, jest brak reakcji na włącznik lub wyświetlacz, który nie pokazuje nic mimo nowych baterii i poprawnego zasilania.

Przed oddaniem wagi do serwisu warto sporządzić krótki opis objawów, datę zakupu oraz numer seryjny. Serwisant potrzebuje tych informacji, by dobrać właściwy moduł zamienny i odtworzyć warunki testu. Przy wyborze serwisu sprawdź, czy posiada uprawnienia Głównego Urzędu Miar do legalizacji ponownej oraz czy stosuje odważniki klasy F1 lub F2 z aktualnym świadectwem wzorcowania.

Najczęściej zadawane pytania

Czy mogę samodzielnie skalibrować wagę z legalizacją?
Nie. Legalizacja pierwotna i ponowna zarezerwowana jest dla serwisów uprawnionych przez GUM, a samodzielna ingerencja w menu serwisowe skutkuje utratą cechy legalizacyjnej. Domowa kalibracja ma sens wyłącznie w wagach bez legalizacji, czyli w użytku domowym, hobbystycznym i pomocniczym.

Jak często kalibrować wagę kuchenną?
Przy codziennym użytkowaniu wystarczy raz na kwartał. Przy intensywnym pieczeniu i ważeniu składników co kilka gramów, lepiej raz w miesiącu. Kontrolnym sygnałem jest wynik odważnika 1 kg odbiegający o więcej niż 2 gramy od wartości nominalnej.

Ile kosztuje serwis wagi elektronicznej?
Kalibracja z wydaniem świadectwa kosztuje od 80 do 250 złotych, legalizacja ponowna od 180 do 400 złotych, wymiana tensometru od 200 do 600 złotych. Ceny rosną, gdy urządzenie wymaga sprowadzenia części zamiennej z zagranicy lub wzorcowania akredytowanego.

Czym różni się waga legalizowana od zwykłej?
Waga legalizowana przeszła procedurę badania typu WE i legalizacji pierwotnej lub ponownej, ma naniesione oznaczenia CE z symbolem metrologicznym M oraz zieloną nalepkę z numerem jednostki notyfikowanej. Waga bez legalizacji nie może być używana przy sprzedaży towarów na wagę, w aptekach, przy paczkowaniu towarów paczkowanych ani w laboratoriach diagnostycznych.

Mechanizm działania wagi elektronicznej to połączenie precyzyjnego czujnika mechanicznego, czułego przetwornika analogowo-cyfrowego i algorytmu filtrującego, który zamienia odkształcenie folii tensometrycznej o ułamki mikrometra na stabilną cyfrę na wyświetlaczu. Zrozumienie tej ścieżki od siły do cyfry pozwala świadomie dbać o urządzenie, regularnie je kalibrować i wiedzieć, kiedy samodzielna naprawa nie wystarczy. Skopiuj powyższą checklistę, przeprowadź kalibrację w spokoju i przekonaj się, że różnica 30 gramów na paczce to nie magia, tylko kwestia czujnika, temperatury i odrobiny dyscypliny pomiarowej.

Źródła i normy: dyrektywa 2014/31/UE (NAWI), ustawa z dnia 11 maja 2001 r. Prawo o miarach (Dz.U. 2019 poz. 541 z późn. zm.), zalecenie OIML R76, norma PN-EN 45501, dokumentacja Głównego Urzędu Miar (www.gum.gov.pl).
