Jak bezpiecznie łączyć przewody elektryczne w puszce?

Redakcja 2025-03-11 23:37 / Aktualizacja: 2025-07-30 06:20:23 | Udostępnij:

Masz w ręku nieodłączny element każdej instalacji elektrycznej, ale czy wiesz, jak ją prawidłowo zamknąć? Czy połączenie przewodów w puszce to tylko drobny detal, czy może klucz do bezpieczeństwa Twojego domu? Zastanawiasz się, jakie metody są najpewniejsze, a jakie mogą provedere kłopoty? A może myślisz, czy to zadanie dla Ciebie, czy lepiej powierzyć je specjaliście? Na te pytania znajdziesz wyczerpujące odpowiedzi poniżej.

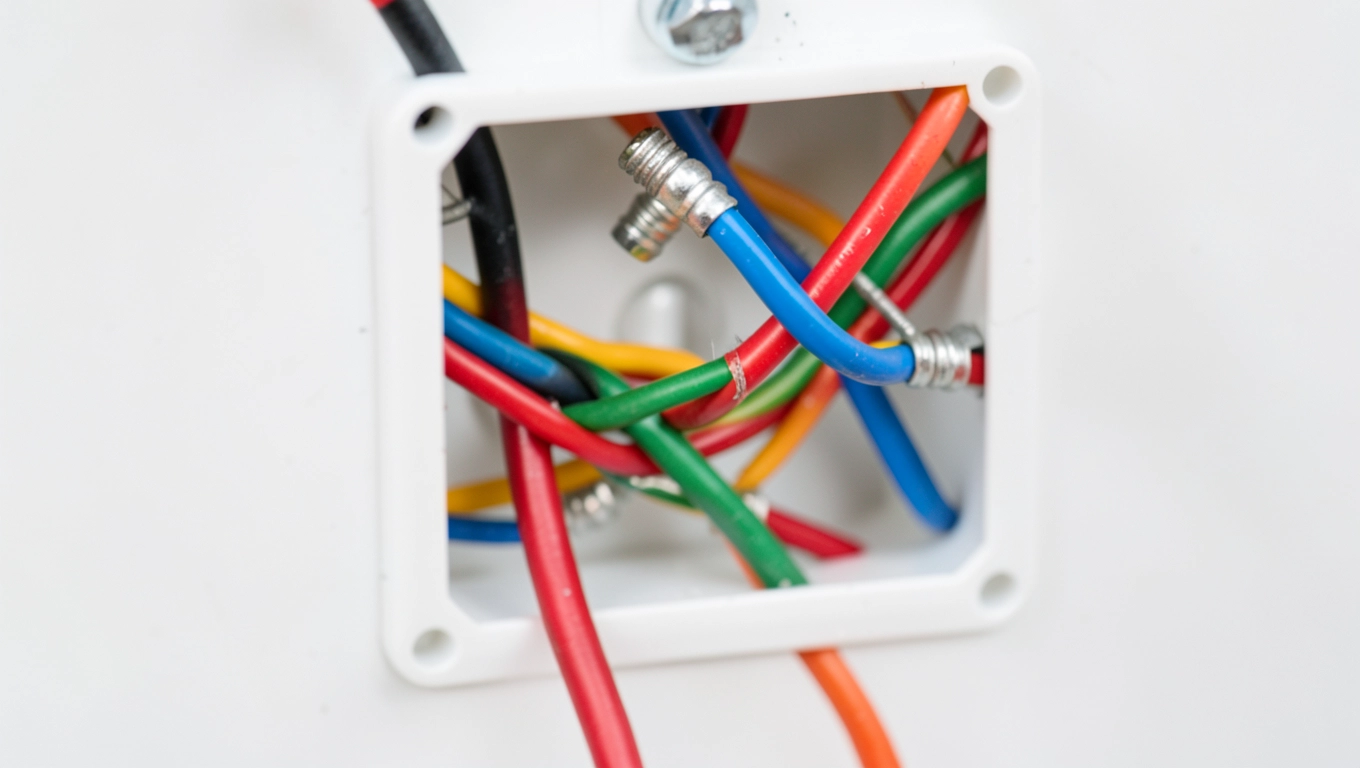

Jak łączyć przewody elektryczne w puszce

Łączenie przewodów elektrycznych w puszkach to podstawowa czynność podczas instalacji i modernizacji elektrycznych. Choć wydaje się prosta, kryje w sobie kilka istotnych aspektów, od których zależy bezpieczeństwo i funkcjonalność całej instalacji. Poniższa tabela przedstawia kluczowe czynniki wpływające na wybór metody oraz zastosowane rozwiązania.

Kryterium Przewody fazowe (L) Przewody neutralne (N) Przewody ochronne (PE) Ogólne uwagi
Kolorystyka Czarne, brązowe Niebieskie, szare Żółto-zielone Zgodność z normami jest kluczowa.
Funkcja Doprowadzają napięcie Zamykają obwód, napięcie 0V Zapewniają bezpieczeństwo, połączenie z ziemią Każda funkcja wymaga odpowiedniego połączenia.
Typowe metody łączenia Złączki śrubowe, WAGO Złączki śrubowe, WAGO Złączki śrubowe, WAGO Wybór zależy od typu instalacji i ilości przewodów.
Bezpieczeństwo Wymaga prawidłowego zacisku Wymaga prawidłowego zacisku Krytyczne dla ochrony przeciwporażeniowej Niewłaściwe połączenie to ryzyko.
Narzędzia Śrubokręt (przy złączkach śrubowych) (brak przy złączkach samozaciskowych) (brak przy złączkach samozaciskowych) Samozaciski eliminują potrzebę narzędzi.
Czas montażu Umiarkowany Szybki Szybki Idealne dla szybkiej pracy.

Jak widać, podstawowe rozróżnienie przewodów – fazowe, neutralne i ochronne – narzuca konieczność stosowania pewnych zasad. Kolorystyka, choć standardowa, jest pierwszą wskazówką o ich przeznaczeniu. Przewody fazowe, nadające życie obiegom, muszą być pewnie połączone, podobnie jak neutralne, które zamykają cykl, utrzymując napięcie spoczynkowe. Największą wagę przywiązujemy jednak do przewodów ochronnych, tych żółto-zielonych bohaterów, których poprawne połączenie to nasz pancerz przed elektrycznym nieszczęściem. To właśnie one, jeśli źle połączone, mogą stworzyć złudne poczucie bezpieczeństwa. Dlatego też każda metoda musi być stosowana z pełną świadomością jej roli i potencjalnych konsekwencji.

Identyfikacja typów przewodów w instalacji elektrycznej

Zrozumienie, z czym mamy do czynienia w puszce elektrycznej, to jak nauczenie się języka, którym przemawia prąd. Bez tej wiedzy, nasze działania mogą być równie niebezpieczne, co próba rozmowy z obcym bez znajomości jego mowy. Dlatego pierwszy krok to nauka rozpoznawania:

Zobacz także: Pomocnik Elektryka: Kod Zawodu 932921

Przewody fazowe, często oznaczane jako "L", to te, które niosą ze sobą potencjał elektryczny. Ich kolor może być różnorodny – czarny, brązowy, czasem szary. To właśnie one są źródłem zasilania dla naszych urządzeń. Ich bezpieczne i stabilne połączenie jest absolutnie kluczowe dla prawidłowego działania całej instalacji.

Przewody neutralne, albo "N", są jak drugą stroną medalu. Zwykle w kolorze niebieskim lub szarym, ich zadaniem jest zamknięcie obwodu i zapewnienie powrotu prądu. Ważne jest, aby neutralne zawsze miały potencjał bliski zeru, co czyni je bezpieczniejszymi w dotyku, choć to nie zwalnia nas od ostrożności.

Najważniejszy dla naszego bezpieczeństwa jest przewód ochronny, powszechnie zwany uziemieniem, oznaczany symbolem PE, a jego barwy to niezmienny duet: żółto-zielony. Choć może się wydawać, że oświetlenie w końcu się zaświeci nawet bez niego, to właśnie uziemienie stanowi kluczową barierę ochronną, która w razie awarii odprowadzi niebezpieczny prąd do ziemi, chroniąc nas przed porażeniem.

Zobacz także: Darmowy Kurs Elektryka: Praktyka Domowa

Podstawowe metody łączenia przewodów w puszkach elektrycznych

Kiedy już wiemy, z kim mamy do czynienia w puszce, przychodzi czas na wybór narzędzia lub techniki. Rynek oferuje nam kilka sprawdzonych, a także nowocześniejszych rozwiązań, które mają na celu zapewnienie maksymalnego bezpieczeństwa i komfortu pracy. Wybór odpowiedniej metody to nie tylko kwestia estetyki czy wygody, ale przede wszystkim gwarancja długotrwałego i bezproblemowego działania instalacji.

Historycznie, najpopularniejszą metodą było lutowanie. Choć taka technika zapewnia bardzo solidne i trwałe połączenia, które znają nasi dziadkowie, wymaga precyzji, umiejętności i odpowiedniego sprzętu. Trudno uznać ją za rozwiązanie dla każdego majsterkowicza chcącego szybko i skutecznie połączyć kable.

Dzisiaj na pierwszy plan wysuwają się rozwiązania, które minimalizują potrzebę posiadania specjalistycznych narzędzi i umiejętności. Mowa tu o wszelkiego rodzaju złączkach i kostkach przyłączeniowych. Te małe, ale jakże ważne elementy, zostały zaprojektowane tak, aby proces łączenia przewodów był jak najprostszy i najbezpieczniejszy.

Wśród nich znajdziemy uniwersalne zaciskowe, które można podzielić na kilka podstawowych kategorii, każda ze swoimi zaletami i specyfiką zastosowania. Od tradycyjnych śrubowych, przez innowacyjne samozaciskowe, aż po specjalistyczne rozdzielacze – wybór jest naprawdę szeroki.

Kluczowe jest zrozumienie, że każda z tych metod ma swoje miejsce i sprawdza się w określonych warunkach instalacyjnych. Niektóre są idealne do szybkich napraw, inne do rozbudowanych systemów. Warto zatem dobrze poznać ich charakterystykę, aby móc dokonać świadomego wyboru, który przełoży się na bezpieczeństwo i niezawodność naszej instalacji na lata.

Złączki śrubowe: uniwersalna metoda łączenia przewodów

Złączki śrubowe to prawdziwi weterani w świecie elektryki. Są jak niezawodny, stary samochód – działają, są sprawdzone przez lata i większość elektryków dobrze je zna. Ich prostota konstrukcji polega na tym, że przewody są ściskane pomiędzy metalowymi elementami, które są następnie dokręcane za pomocą śrubokręta.

Ta metoda jest niezwykle wszechstronna. Można je stosować zarówno do przewodów o różnej grubości, jak i do łączenia wielu kabli jednocześnie, pod warunkiem, że złączka jest odpowiednio dobrana pod względem liczby miejsc na podłączenie. Ich siła tkwi w docisku, który można regulować siłą dokręcenia śruby, co pozwala na precyzyjne dopasowanie do konkretnego przekroju przewodu.

Cena? Zazwyczaj są to jedne z najtańszych rozwiązań dostępnych na rynku. Za tę samą cenę możemy kupić znacznie większą ilość tradycyjnych kostek śrubowych niż popularnych złączek samozaciskowych. To czyni je atrakcyjnym wyborem dla osób budżetowych lub przy pracach wymagających dużej liczby połączeń, gdzie koszt ma znaczenie.

Jednakże, jak każde rozwiązanie, mają też swoje słabe punkty. Niewłaściwe dokręcenie śruby może prowadzić do luźnych połączeń, a w konsekwencji do przegrzewania się i iskier – czego przecież chcemy uniknąć. Potrzebny jest też odpowiedni śrubokręt i pewna ręka, by wszystko zrobić poprawnie. Dodatkowo, z czasem śruby mogą się poluzować, co wymaga okresowej kontroli i ewentualnego dokręcenia.

Złączki samozaciskowe WAGO: szybkie i bezpieczne połączenia

Jeśli tempo i bezproblemowość to Twoje priorytety, złączki samozaciskowe, w tym te od firmy WAGO, są dla Ciebie. Zapomnij o śrubokrętach i rękawicach izolacyjnych – wystarczy lekkie kliknięcie, a przewód jest solidnie zamocowany. To rozwiązanie, które zrewolucjonizowało podejście do łączenia przewodów.

Ich magia polega na zastosowaniu wewnętrznego mechanizmu sprężynowego, który samoczynnie zaciska przewód, zapewniając stabilne i trwałe połączenie. Nie trzeba martwić się o siłę dokręcenia czy poluzowanie – sprężyna robi to za Ciebie. Dodatkowo, wiele z nich jest transparentnych, co pozwala na szybką wizualną kontrolę poprawności połączenia.

Czas montażu jest skrócony do minimum, co jest nieocenione przy większych instalacjach lub w sytuacjach, gdy liczy się każda minuta. Można nimi łączyć przewody o różnych przekrojach w jednej złączce, co dodatkowo ułatwia organizację w puszce. Pomyśl o tym jak o idealnym rozwiązaniu dla tych, którzy chcą mieć pewność, że wszystko jest zrobione szybko i bezproblemowo.

Choć mogą być nieco droższe od tradycyjnych kostek śrubowych przy zakupie jednostkowym, ich zalety w szybkości instalacji i bezpieczeństwie często rekompensują początkowy koszt. To inwestycja w spokój ducha i pewność, że połączenia są wykonane profesjonalnie, nawet jeśli brakuje Ci doświadczenia w pracy z narzędziami elektrycznymi.

Łączenie przewodów fazowych w puszce

Przewody fazowe to serce każdego obwodu elektrycznego, niosące ze sobą prąd, który zasila nasze urządzenia. Ich prawidłowe połączenie w puszce jest absolutnie kluczowe dla prawidłowego działania i bezpieczeństwa elektrycznego. Musimy pamiętać, że każdy przewód fazowy musi być połączony jedynie z innymi przewodami fazowymi tego samego obwodu.

Najczęściej spotkamy tu przewody w kolorze czarnym lub brązowym. Bez względu na ich odcień, zasada pozostaje ta sama – łączymy ze sobą podobne. Unikamy jakichkolwiek połączeń między przewodami fazowymi różnych obwodów, co mogłoby prowadzić do zwarcia i poważnych problemów z instalacją elektryczną w całym budynku.

W przypadku złączek śrubowych, upewnijmy się, że końcówki przewodów są odpowiednio zarobione i włożone do zacisku. Następnie, dokładnie dokręćmy śruby, ale bez przesady, aby nie uszkodzić żyły. Jeśli stosujemy złączki samozaciskowe, wystarczy wsunąć każdy z przewodów do odpowiedniego otworu, a sprężyna zrobi resztę.

Ważne jest, aby wszystkie przewody fazowe z różnych miejsc podłączonych do tej samej puszki, które stanowią fragment jednego obwodu, trafiały do jednej grupy złączek. Jeśli mamy kilka obwodów w jednej puszce, musimy postarać się o czytelne rozdzielenie połączeń, aby w przyszłości uniknąć kłopotów podczas prac serwisowych czy modernizacyjnych.

Łączenie przewodów neutralnych w puszce

Przewody neutralne, czyli nasze niebieskie lub w niektórych instalacjach szare linie, pełnią równie ważną rolę jak przewody fazowe, choć ich napięcie powinno wynosić zero volt. Ich zadaniem jest domknięcie obwodu elektrycznego, umożliwiając przepływ prądu od obciążenia z powrotem do źródła.

Łączenie przewodów neutralnych odbywa się w podobny sposób jak przewodów fazowych, z tą różnicą, że tutaj także stosujemy połączenia tylko między przewodami neutralnymi. Jeden niebieski kabel z jednego źródła powinien zostać połączony z niebieskim kablem z drugiego źródła, jeśli oba one zasilają ten sam obwód lub są punktem wspólnym dla wielu punktów świetlnych.

Podobnie jak w przypadku fazowych, używamy do tego złączek śrubowych lub samozaciskowych. Kluczowe jest tu, aby wszystkie przewody neutralne tego samego obwodu zostały połączone w jeden punkt. Oznacza to, że jeśli do puszki dochodzą trzy przewody neutralne zasilające trzy lampy, to wszystkie trzy muszą zostać połączone ze sobą.

Zapewnienie ciągłości obwodu neutralnego jest równie ważne jak fazowego. Przerwanie połączenia neutralnego może prowadzić do przepięć w urządzeniach lub problemów z ich działaniem, ponieważ prąd będzie szukał innej drogi powrotu, co może być nieprzewidywalne i niebezpieczne.

Łączenie przewodów ochronnych (uziemienia) w puszce

Przewody ochronne, znane powszechnie jako uziemienie, to nasze zabezpieczenie numer jeden przed porażeniem prądem. Są to te charakterystyczne żółto-zielone kable, które zawsze powinny znaleźć się w każdej instalacji elektrycznej, bez względu na jej moc czy przeznaczenie.

Łączenie przewodów ochronnych odbywa się na tej samej zasadzie, co przewodów fazowych i neutralnych – czyli łączymy tylko przewody ochronne ze sobą. Jeśli do puszki dochodzi kilka kabli zasilających różne urządzenia lub punkty świetlne, wszystkie ich żółto-zielone żyły muszą zostać połączone w jeden wspólny punkt. Jest to kluczowe dla stworzenia ciągłej ścieżki dla prądu w przypadku awarii.

Nawet jeśli w puszce znajduje się tylko jedno urządzenie, a do jej podłączenia używamy złączek i krótófki do uziemienia, ta krótkoforfka musi być również podłączona do przewodu ochronnego instalacji wychodzącego z puszki. Każde urządzenie, które ma obudowę metalową, powinno być podłączone do uziemienia dla własnego bezpieczeństwa.

Zastosowanie złączek samozaciskowych lub śrubowych jest tutaj równie ważne, jak w przypadku pozostałych typów przewodów. Niezależnie od metody, połączenie musi być solidne i pewne, aby zapewnić skuteczne odprowadzenie ewentualnego prądu do ziemi. Pamiętajmy, że bezpieczeństwo nigdy nie idzie w parze z kompromisem.

Zastosowanie rozdzielaczy do łączenia wielu przewodów

Czasem w tych małych puszkach elektrycznych zaczyna panować taki ścisk, że nawet najmniejsza rodzina złączek WAGO zaczyna wyglądać jak elegancka impreza z tłumem gości. Wtedy na ratunek przychodzą rozdzielacze – są jak większe stoły, które pozwalają komfortowo posadzić wszystkich przy jednym posiłku.

Rozdzielacze te pozwalają na podłączenie kilku przewodów tego samego typu (np. fazowych, neutralnych, czy ochronnych) do jednego zestawu złączek. Zwykle mają one kilka wejść i jedno lub kilka wyjść, co umożliwia stworzenie centralnego punktu dystrybucji dla większej liczby kabli. To takie "mosty", które ułatwiają organizację i zapobiegają tworzeniu niepożądanych plątanin.

Przykładem może być sytuacja, gdy do jednej puszki podłączamy zasilanie dla trzech lamp sufitowych. Zamiast używać trzech oddzielnych złączek do przewodów fazowych, trzech do neutralnych i trzech do ochronnych, możemy użyć jednego rozdzielacza z trzema wejściami dla każdego typu przewodu i wyprowadzić je do jednej większej złączki, albo zastosować rozdzielacz z trzema wyjściami, jedno dla każdej lampy.

Dzięki temu rozwiązaniu, prace porządkowe w puszce elektrycznej stają się znacznie prostsze. Łatwiej jest utrzymać porządek, szybciej dokonać ewentualnej naprawy czy rozbudowy instalacji. Rozdzielacze to nie tylko kwestia estetyki, ale przede wszystkim efektywności i bezpieczeństwa w zarządzaniu rozbudowanymi połączeniami elektrycznymi.

Kontrola poprawności połączeń elektrycznych w puszce

Podłączyliśmy wszystko, co było trzeba. Teraz przychodzi ten moment – czy wszystko jest tak, jak być powinno? Bo przecież nawet najlepsze narzędzia i najsolidniejsze złączki mogą okazać się bezużyteczne, jeśli zabraknie tej ostatniej, kluczowej weryfikacji. Kontrola to nie opcja, to konieczność.

Pierwszym i najprostszym sposobem jest wizualna inspekcja. Spójrzmy, czy wszystkie przewody są prawidłowo osadzone w złączkach. Czy żadna żyła nie wystaje poza obrys złączki, czy izolacja nie jest nadszarpnięta ani nie została przypadkowo ściśnięta zbyt mocno. Jeśli używamy transparentnych złączek, to już połowa sukcesu, bo można zajrzeć do środka.

Jeśli mamy multimetr, możemy go wykorzystać do sprawdzenia ciągłości obwodu ochronnego (PE). To badanie jest kluczowe dla bezpieczeństwa i polega na sprawdzeniu, czy między punktem uziemienia w puszce a obudową urządzenia elektrycznego jest ciągłe połączenie. Nie powinno być żadnego oporu, a odczyt omomierza powinien być bliski zeru.

Do bardziej zaawansowanej kontroli, po wyłączeniu zasilania, możemy użyć próbnika napięcia, aby upewnić się, że nie ma napięcia na przewodach, które powinny być martwe. Po załączeniu z powrotem zasilania, sprawdzamy, czy urządzenia działają poprawnie i czy nie ma żadnych niepokojących objawów, jak iskrzenie czy przegrzewanie się elementów.

Pamiętajmy, że błąd w tym etapie może mieć bardzo poważne konsekwencje. Nie warto ryzykować. Lepiej poświęcić chwilę na dokładną weryfikację, niż później martwić się o konsekwencje zaniedbania. Bezpieczeństwo przede wszystkim!

Montaż złączek i przewodów w puszce elektrycznej

Skoro wiemy już, jak działają poszczególne elementy i jakie są dostępne metody, nadszedł czas na praktykę. Planowanie jest ważne, ale prawdziwe umiejętności ujawniają się podczas samego montażu. Praca w puszce elektrycznej wymaga precyzji i spokoju, jak u chirurga na sali operacyjnej, ale z pewnością mniej stresu, jeśli podejdziemy do tego z głową.

Przed przystąpieniem do jakichkolwiek prac, upewnijmy się, że zasilanie w danym obwodzie jest absolutnie wyłączone. To jest podstawa podstaw. Wyłącznik główny lub bezpiecznik dla danego obwodu powinny być w pozycji "OFF", najlepiej z widocznym ostrzeżeniem dla innych domowników, aby nikt przypadkowo nie włączył prądu.

Następnie, przygotujmy wszystkie potrzebne narzędzia i same złączki. Odpowiednie odizzolowanie końcówek przewodów jest kluczowe. Zwykle wystarcza około 1-1,5 cm odizolowanej żyły, ale zawsze warto sprawdzić zalecenia producenta złączek. Zbyt krótka żyła może nie sięgnąć do zacisku, zbyt długa może spowodować niepotrzebne kontakty i ryzyko zwarcia.

Gdy już mamy przygotowane przewody, należy je odpowiednio pogrupować. Czyli wszystkie fazowe idą do złączki fazowej, neutralne do neutralnej, a ochronne do ochronnej. Złączki wpuszczamy do puszki w taki sposób, aby były łatwo dostępne i nie przeszkadzały w zamknięciu pokrywy. Starajmy się nie przeciążać puszki nadmierną ilością elementów.

Po umieszczeniu wszystkich przewodów w ich odpowiednich złączkach, ostatni etap to uporządkowanie kabli wewnątrz puszki. Wsuńmy je delikatnie, starając się, aby nie były nadmiernie powyginane. Następnie, zamknijmy puszkę i przykręćmy pokrywę. Jeśli montaż przebiegł zgodnie z planem, możemy śmiało włączyć zasilanie i cieszyć się działaniem instalacji.

Q&A: Jak łączyć przewody elektryczne w puszce

  • Jakie rodzaje przewodów elektrycznych można spotkać w instalacji?

    W instalacjach elektrycznych można spotkać trzy główne rodzaje przewodów: przewody fazowe (oznaczane symbolem L, zazwyczaj czarne lub brązowe), przewody neutralne (oznaczane symbolem N, zazwyczaj niebieskie lub szare, ich napięcie powinno wynosić 0V) oraz przewody ochronne (żółtozielone, służące uziemieniu).

  • Jakie rozwiązanie jest zalecane do szybkiego i efektywnego łączenia przewodów w puszce?

    Do szybkiego i efektywnego łączenia przewodów w puszkach zaleca się stosowanie różnego typu kostek i złączek przyłączeniowych, takich jak popularne złączki typu WAGO.

  • Na czym polega zasada działania złączek śrubowych (np. w instalacjach niskiego napięcia)?

    Złączki śrubowe umożliwiają połączenie i zacisk przewodów poprzez ich skręcenie, zazwyczaj z użyciem śrubokrętu. Jest to metoda uniwersalna.

  • Jakie są kroki przy łączeniu przewodów przy użyciu złączek typu WAGO?

    Należy upewnić się, że zasilanie elektryczne jest wyłączone. Następnie, po uprzednim odizolowaniu przewodów, każdy z ich typów (fazowe, neutralne, ochronne) należy umieścić w odrębnej złączce – jedna dla przewodów fazowych, druga dla neutralnych i trzecia dla ochronnych. Całość należy umieścić precyzyjnie w puszce elektrycznej.
