Jak przedłużyć kabel elektryczny: 7 metod, które naprawdę działają

Za krótki przewód w ścianie po przesunięciu gniazdek, iskrzenie przy skręcaniu gołych żył, dymiąca kostka w puszce podtynkowej to trzy sytuacje, z którymi trafia się do wyszukiwarki praktycznie każdy, kto choć raz samodzielnie przedłużał instalację. Poniżej znajdziesz konkretne rozwiązania, dobór złączki do przekroju, zasady bezpieczeństwa oraz odpowiedź na pytanie, czy lutowanie w puszce podtynkowej w ogóle ma sens w świetle obowiązujących norm.

• Dobór złączki do przekroju przewodu
• Złączka śrubowa, Wago czy szybkozłączka
• Czy lutowanie w puszce podtynkowej jest dozwolone
• Przekrój kabla a obciążenie i typ złączki
• Zaciskanie bez lutowania
• Checklista bezpieczeństwa przy przedłużaniu kabla

Dobór złączki do przekroju przewodu

Złączka nie jest uniwersalnym elementem jej konstrukcja musi odpowiadać polu przekroju łączonych żył oraz przewidywanemu obciążeniu prądowemu. Dobranie zbyt małej złączki skutkuje słabym dociskiem, grzaniem się styku, a w konsekwencji przepaleniem izolacji lub pożarem.

W instalacjach domowych najczęściej stosuje się trzy grupy rozwiązań. Pierwszą stanowią złączki śrubowe, w których żyłę dociska śruba przez płaską podkładkę. Drugą tworzą złączki sprężynowe (popularne pod handlową nazwą Wago), zamykane dźwignią lub zatrzaskiem. Trzecią grupę stanowią szybkozłączki izolowane, nasuwane na odizolowaną żyłę.

Dla przewodów 1,5 mm² najlepiej sprawdzają się złączki sprężynowe serii 2273 z małymi komorami lub dźwigniowe 221-413. Ich wewnętrzny kanał ma przekrój dopasowany do cienkich żył oświetleniowych. Przy 2,5 mm² (gniazdka ogólne) można stosować zarówno złączki śrubowe, jak i dźwigniowe 221-415 ważne, by komora pomieściła żyłę bez jej ścinania.

Przekroje 4-6 mm² wymagają już złączek śrubowych z atestem na prądy rzędu 32 A lub modeli sprężynowych oznaczonych jako 221-615. W tym zakresie kluczowy jest moment dokręcenia śruby, ponieważ zbyt słaby docisk powoduje rezystancję przejścia i grzanie. Przewody 10 mm² i grubsze łączy się niemal wyłącznie śrubowo lub przez lutowanie na końcówkach kablowych.

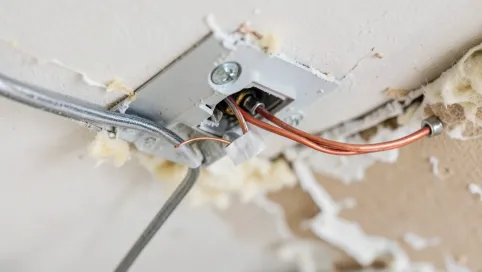

Łączenie przewodów w puszce krok po kroku

Przedłużanie kabla elektrycznego w ścianie wymaga precyzji i przestrzegania kolejności działań. Najczęstszym błędem jest łączenie żył o różnych przekrojach jedną złączką albo zbyt krótkie odizolowanie końcówek. Poniższa procedura obejmuje pięć kroków.

Krok 1 odcięcie napięcia i próba

Wyłącz odpowiedni wyłącznik nadprądowy w rozdzielnicy. Próbówką napięcia sprawdź brak fazy na każdej żyle. Samo wyłączenie obwodu nie gwarantuje bezpieczeństwa w puszce mogą biec przewody z innego obwodu.

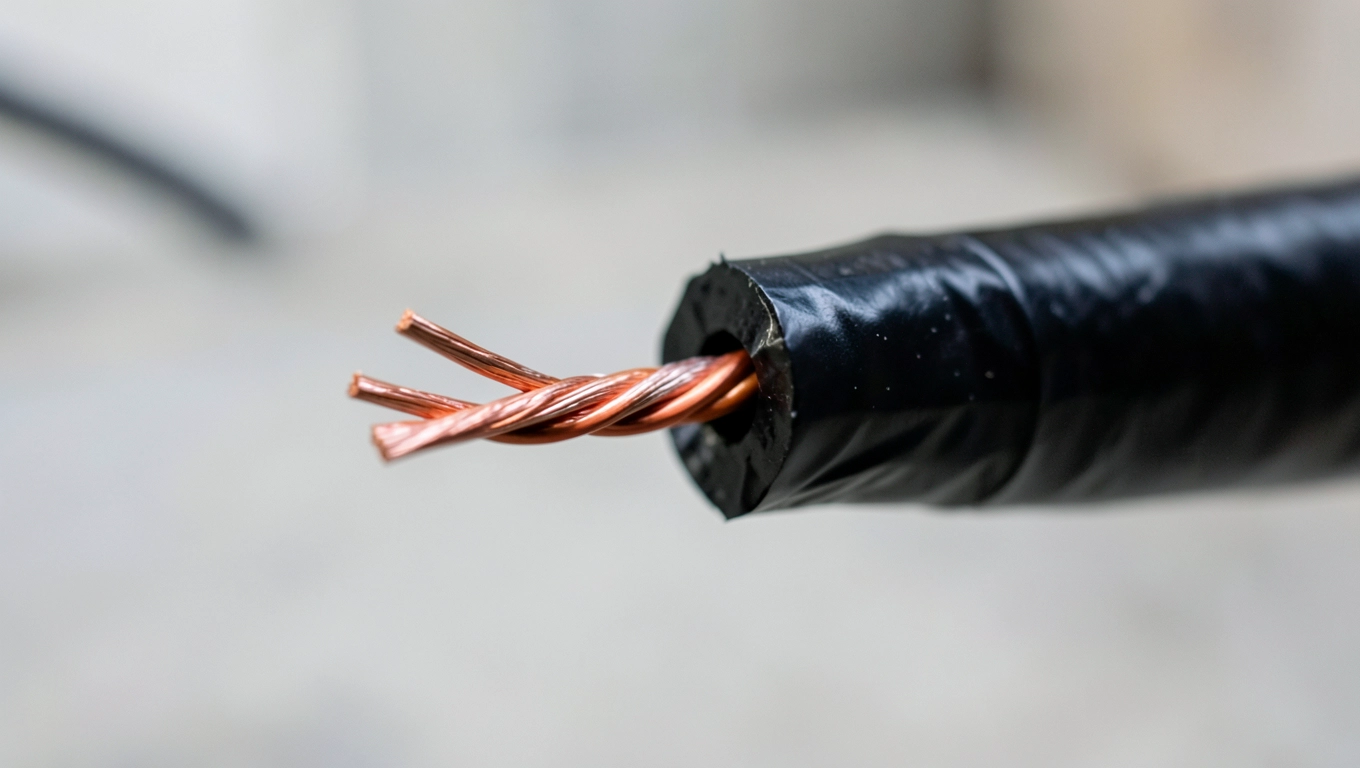

Krok 2 przygotowanie żył

Odetnij uszkodzone końce, odizoluj 10-12 mm izolacji. Żyły wielodrutowe (linka) skręć delikatnie palcami lub użyj tulejki zaciskanej, ponieważ pojedyncze druciki łatwo się łamią i gorzej trzymają się w zacisku.

Krok 3 łączenie mechaniczne

Wsuń odizolowane końce w złączkę do oporu. W modelach dźwigniowych zamknij dźwignię do słyszalnego kliknięcia. W śrubowych dokręć śrubę momentem nie mniejszym niż 0,8 Nm dla 1,5 mm² i około 1,2 Nm dla 2,5 mm².

Krok 4 kontrola połączenia

Delikatnie pociągnij za każdą żyłę, by sprawdzić mechaniczny opór. Słaby chwyt oznacza źle osadzoną końcówkę albo użycie złączki o zbyt dużej komorze. W takim wypadku powtórz czynność, nie poprzestając na dokręceniu.

Krok 5 ułożenie i izolacja

Ułóż połączone żyły tak, by złączki nie stykały się wzajemnie. W razie potrzeby nałóż koszulki termokurczliwe lub taśmę izolacyjną. Puszkę zamknij pokrywą bez luzów.

Uwaga: kolory izolacji mają znaczenie normatywne. Brązowy lub czarny to przewód fazowy L, niebieski to neutralny N, żółto-zielony to ochronny PE. Łączenie żył o różnych kolorach w jednym torze grozi zwarciem lub porażeniem przy późniejszych naprawach.

Złączka śrubowa, Wago czy szybkozłączka

Każde z tych rozwiązań ma swoje uzasadnienie fizyczne. Złączka śrubowa działa na zasadzie trwałego odkształcenia plastycznego miedzi pod dociskiem śruby im twardsza śruba i większa powierzchnia podkładki, tym stabilniejszy styk. Wymaga jednak kontroli momentu i nie toleruje wielokrotnego odkręcania.

Złączka sprężynowa typu Wago bazuje na sile sprężyny płaskiej dociskającej żyłę do szyny. Mechanizm jest samoblokujący, więc nie poluzuje się pod wpływem wibracji ani cykli termicznych. Dodatkowy atut to możliwość wielokrotnego użycia wystarczy zwolnić dźwignię i wyjąć przewód.

Szybkozłączki izolowane sprawdzają się przy jednorazowych połączeniach, na przykład przy przedłużaniu pojedynczego przewodu oświetleniowego. Mechanizm nożowy wgryza się w żyłę, ale po demontażu kontakt jest gorszy niż w dwóch poprzednich rozwiązaniach.

W instalacjach, gdzie zależy na powtarzalnym serwisie na przykład przy rozdzielnicach lub puszkach z wieloma odgałęzieniami przewagę dają złączki dźwigniowe. W miejscach niedostępnych, jak głęboka puszka podtynkowa, lepsza bywa śrubowa, ponieważ mechaniczny docisk znosi wieloletnie cykle grzania i chłodzenia.

Czy lutowanie w puszce podtynkowej jest dozwolone

Lutowanie łączy żyły na poziomie metalurgicznym cyna lub stop cynowo-ołowiowy tworzy warstwę eutektyczną o niskiej rezystancji przejścia. W teorii daje to połączenie doskonałe. W praktyce instalacyjnej obowiązują jednak inne kryteria niż w elektronice.

Norma PN-HD 60364-4-41 oraz PN-EN 60998 wskazują, że w puszkach podtynkowych stosuje się metody łączenia gwarantujące mechaniczną stabilność przez cały okres eksploatacji. Lut miękki (temperatura topnienia poniżej 450°C) wykazuje pełzanie pod wpływem długotrwałego obciążenia termicznego i wibracji.

Puszkę podtynkową cechuje utrudniony dostęp, brak cyrkulacji powietrza i narażenie na wilgoć w przypadku kondensacji. Każdy z tych czynników osłabia lut w porównaniu z złączką mechaniczną, która zachowuje właściwości niezależnie od temperatury otoczenia.

Lutowanie przewodów w puszce podtynkowej nie jest zalecaną metodą łączenia. W razie awarii demontaż wymaga odcinania żył i ponownego ich przygotowania, a stop cynowy nie zawsze daje się usunąć bez straty materiału. Stosowanie lutowania dopuszcza się wyłącznie w obudowach z możliwością kontroli i przy przewodach jednodrutowych.

Gdy zależy na trwałości połączenia i możliwe jest użycie koszulki termokurczliwej z klejem, lepszym wyborem będzie zaciskanie tulejką miedzianą. Tulejka po zaciśnięciu praską zapadkową daje kontakt gazoszczelny, odporny na utlenianie i utrzymujący parametry przez dziesięciolecia.

Przekrój kabla a obciążenie i typ złączki

Dobór przekroju kabla nie wynika z przyzwyczajenia, lecz z prawa Ohma i dopuszczalnego spadku napięcia. Przewód o zbyt małym przekroju przy danym obciążeniu grzeje się, a jego rezystancja rośnie wraz z temperaturą, tworząc efekt kuli śnieżnej.

Dla obwodu oświetleniowego o mocy do 800 W (prąd około 3,6 A) wystarcza przewód 1,5 mm². Obwody gniazdkowe ogólne z obciążeniem do 3680 W (16 A) wymagają minimum 2,5 mm². Kuchenka elektryczna o mocy 7 kW pobiera prąd rzędu 32 A, więc potrzebuje przewodu 6 mm², a piec indukcyjny nawet 10 mm².

Łączenie przewodów o różnych przekrojach wymaga złączki z komorą dopasowaną do większej żyły. Cieńszy przewód trzeba wówczas podwoić (zagiąć na pół) lub zakończyć tulejką zaciskaną, by wypełnić luz w komorze. W przeciwnym razie docisk będzie nierównomierny.

Przy wyborze złączki warto też sprawdzić stopień ochrony IP. Modele oznaczone IP20 nadają się do suchych wnętrz. W łazienkach, piwnicach i na zewnątrz stosuje się złączki IP68 z żelem uszczelniającym lub koszulki termokurczliwe z klejem.

Zaciskanie bez lutowania

Zaciskanie tulejką miedzianą lub aluminiową zastępuje lutowanie wszędzie tam, gdzie potrzebna jest trwałość bez podgrzewania. Prasa zapadkowa dociska tulejkę do żyły z siłą kilku ton, tworząc trwałe odkształcenie plastyczne i kontakt metaliczny na poziomie mikroskopijnym.

Prasy dzielą się na zapadkowe (ręczne, z mechanizmem zapadki blokującym dźwignię do pełnego zaciśnięcia), szczękowe (czteropunktowe, do złączek bezizolacyjnych) oraz hydrauliczne (do przewodów powyżej 25 mm²). W domowych warunkach wystarcza praska zapadkowa z zestawem matryc 1,5/2,5/4/6 mm².

Technika zaciskania przebiega następująco: na odizolowaną żyłę nakłada się tulejkę, umieszcza ją w odpowiedniej matrycy i ściska do momentu zwolnienia zapadki. Źle zaciśnięta tulejka ma nierówne krawędzie i widoczne szczeliny taką partię trzeba odciąć i powtórzyć operację.

Czy wiesz, że tulejka zaciśnięta zapadkowo zachowuje stabilność termiczną do 120°C, podczas gdy lut miękki zaczyna pełzać już przy 90°C? Właśnie dlatego w nowoczesnych rozdzielnicach i puszkach przemysłowych zaciskanie wypiera lutowanie.

Checklista bezpieczeństwa przy przedłużaniu kabla

Przedłużanie przewodu w ścianie to czynność pozornie prosta, lecz konsekwencje błędu bywają kosztowne. Poniższa lista ośmiu punktów obejmuje najważniejsze zasady wynikające z normy PN-HD 60364.

• Wyłącz napięcie w obwodzie i sprawdź próbnikiem każdą żyłę w puszce.
• Zaizoluj ręce suchymi rękawicami lateksowymi minimalna ochrona przed przypadkowym dotykiem.
• Stosuj złączki o stopniu ochrony dopasowanym do środowiska (IP20 w suchych, IP68 w wilgotnych).
• Nie łącz żył miedzianych z aluminiowymi bezpośrednio użyj złączki bimetalicznej lub końcówek aluminiowo-miedzianych.
• Zachowaj co najmniej 30 mm zapasu kabla w puszce na wypadek późniejszej naprawy.
• Oznacz obwód opisem w rozdzielnicy, jeśli zmieniasz konfigurację puszki.
• Po wykonaniu połączeń wykonaj próbę ciągłości obwodu omomierzem.
• Dokumentuj schemat puszki, zwłaszcza przy więcej niż czterech żyłach.

Wielu elektryków traktuje dokumentację jako zbędny formalizm, lecz po kilku latach schemat ratuje godziny pracy przy awarii. Wystarczy odręczny szkic z opisem kolorów i funkcji poszczególnych żył.

Przedłużanie kabla elektrycznego w ścianie wymaga też znajomości granic własnych kompetencji. Łączenie przewodów w obrębie mieszkania, poza rozdzielnicą główną, zalicza się do prac, które w wielu krajach europejskich można wykonywać samodzielnie po upewnieniu się, że instalacja jest odłączona od napięcia. W Polsce przepisy wymagają, by poważniejsze ingerencje w instalację wykonywała osoba z odpowiednimi uprawnieniami SEP. Bezpieczeństwo zawsze wygrywa z oszczędnością czasu.

Łącząc wiedzę o typach złączek, właściwościach mechanicznych połączeń i obowiązujących normach, można przedłużyć kabel elektryczny tak, by instalacja służyła bezawaryjnie przez długie lata. Każda kolejna puszka otwarta zgodnie z powyższą procedurą będzie już tylko powtórzeniem dobrze opanowanej techniki.

Źródła: PN-HD 60364-4-41:2017 Instalacje elektryczne niskiego napięcia, ochrona przeciwporażeniowa; PN-EN 60998-1:2006 Złączki do przewodów miedzianych Wymagania ogólne; PN-EN 60998-2-3:2006 Złączki sprężynowe; norma IEC 60999-1 dotycząca złączek śrubowych; dane katalogowe producentów systemów złączek sprężynowych oraz informacje techniczne Polskiego Komitetu Normalizacyjnego (pkn.pl).
