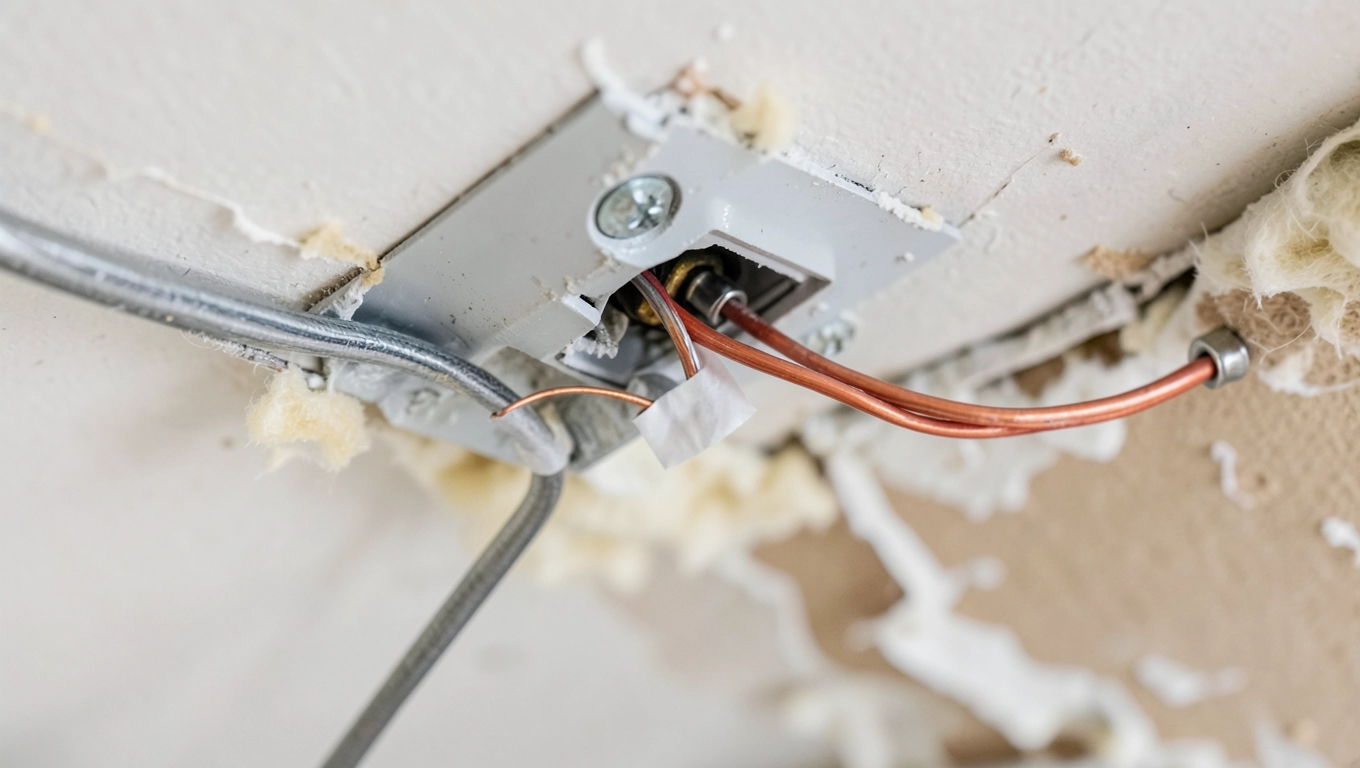

Jak przedłużyć przewód elektryczny w suficie bez kucia ścian

Stajesz przed lustrem rano, włączasz światło sufitowe, a cień pada ci na pół twarzy i wszystko, co widzisz, to niewyraźna plama. Problem jest stary jak źle rozmieszczone punkty świetlne, a rozwiązanie, którego szukasz, nie wymaga ani kucia ścian, ani wzywania fachowca z pozwoleniem na prace elektryczne. Wystarczy poprowadzić dodatkowy przewód zasilający w suficie, korzystając z istniejącej kostki sufitowej jako źródła zasilania. Efekt: równe, architektoniczne oświetlenie w newralgicznych strefach łazienki, garderoby czy nad blatem kuchennym, w czasie krótszym niż jedno popołudnie i za ułamek kosztu, jaki zażądałaby ekipa remontowa.

• Jakie narzędzia i złączki do przedłużenia kabla w suficie
• Krok po kroku przedłużenie przewodu w kostce sufitowej
• Podłączenie zasilacza LED do przedłużonego przewodu w suficie
• Bezpieczeństwo przy przedłużaniu przewodu w kostce sufitowej
• Najczęstsze błędy przy przedłużaniu przewodu w suficie
• Checklist przed startem

Jakie narzędzia i złączki do przedłużenia kabla w suficie

Zanim sięgniesz po wiertarkę, zrób spis wszystkiego, czego będziesz potrzebować. Rozdzielenie obwodu w istniejącej kostce sufitowej to operacja prosta, ale tylko wtedy, gdy nie improwizujesz w trakcie. Lista nie jest długa, lecz każdy element pełni konkretną funkcję w łańcuchu elektrycznym, którego nie wolno przerwać w losowym miejscu.

• Złączki WAGO 2-torowe (221 lub 222) minimum dwie sztuki, jedna do rozdzielenia fazy, druga do rozdzielenia przewodu neutralnego. Działają na zasadzie sprężynowego zacisku, który po włożeniu odizolowanego końca przewodu sam dociska żyłę do szyny miedzianej, eliminując ryzyko poluzowania się połączenia w wyniku cyklicznego nagrzewania i stygnięcia.
• Koronkowa wiertarka do betonu Ø 8-10 mm do wykonania otworu w stropie. Średnica musi pomieścić kabel DY 2×0,75 mm² z niewielkim luzem, który ułatwia przeciąganie i zapobiega tarciu o krawędź.
• Wiertarko-wkrętarka z funkcją udaru w stropie betonowym zwykłe wiertło nie podoła. Tryb udarowy wprowadza energię kinetyczną w materiał, a obrót odprowadza urobek z dna otworu.
• Dłuto i młotek do poszerzenia bruzdy w miejscu, gdzie kabel schodzi ze stropu i trafia do kanału maskującego.
• Zwykły metalowy wieszak do ubrań po wyprostowaniu i wygięciu w hak staje się prowadnicą, którą łatwo przepchnąć kabel przez kanał w stropie bez konieczności stosowania profesjonalnej przepychanki.
• Kabel DY 2×0,75 mm² przekrój wystarczający do zasilania taśmy LED lub pojedynczej oprawy o poborze do 1,5 kW, a przy typowej instalacji LED z zasilaczem 12 lub 24 V obciążenie spoczywa właściwie na zasilaczu, nie na kablu.
• Kanał kablowy natynkowy szerokość 10-15 mm w zupełności wystarczy; jego zadaniem jest estetyczne ukrycie przewodu w miejscu, gdzie nie da się go wpuścić w sufit podwieszany.
• Próbnik napięcia bezwzględnie obowiązkowy element wyposażenia, nie ozdoba. Dotyka każdego przewodu, zanim cokolwiek z nim zrobisz.

Przy wyborze kabla zwróć uwagę na jego oznaczenie. DY oznacza przewód miedziany w izolacji PVC, bez dodatkowej osłony. W suchych pomieszczeniach, nad sufitem podwieszanym, taka izolacja spokojnie wystarczy. W łazienkach i kuchniach lepiej sięgnąć po przewód YDYp, ekranowany, odporniejszy na wilgoć. Zapomnij o popularnych kablach płaskich bez oznaczeń producenta, których żyły bywają z aluminium pokrywanego domieszką miedzi, czego żadna norma nie toleruje w obwodach o napięciu sieciowym.

Krok po kroku przedłużenie przewodu w kostce sufitowej

Pierwszy etap to odcięcie napięcia. Nie chodzi o wyłączenie wyłącznika świecznikowego przy drzwiach, bo ten rozwiera tylko obwód fazowy, a w gniazdku ściennym napięcie nadal czeka. Idziesz do rozdzielnicy, znajdujesz bezpiecznik obwodu oświetleniowego, oznaczasz go kawałkiem taśmy malarskiej, żeby nikt go nie włączył, gdy będziesz zajęty, a następnie przekręcasz dźwignię w pozycję wyłączoną. Próbnik dotyka każdego zacisku w kostce sufitowej, jednego po drugim, a dioda lub wyświetlacz musi pozostać ciemne. Dopiero wtedy zdejmujesz żarówkę, odkręcasz klosz i opuszczasz kostkę z puszki sufitowej.

Sprawdź napięcie dwukrotnie: najpierw po wyłączeniu bezpiecznika, potem jeszcze raz, gdy masz już rozkręconą kostkę w ręce. Pewność jest tu tańsza od poprawki.

Po wyjęciu starej kostki widzisz trzy żyły: brązową lub czarną fazę, niebieską neutralną, a żółto-zieloną ochronną, czyli PE. W większości starszych mieszkań ochronnej po prostu nie ma, bo instalacja dwuprzewodowa nie wymagała jej do końca lat dziewięćdziesiątych. Zanim cokolwiek rozdzielisz, sfotografuj układ telefonem. Te pięć sekund zaoszczędzi godziny szukania, gdyby coś poszło nie tak przy składaniu.

Teraz wchodzą WAGO. Odcinasz kawałek taśmy izolacyjnej oznaczającej, który przewód to faza, by nie pomylić jej z neutralnym. Na kostce odkręcasz zacisk fazy, wyjmujesz odcinek przewodu, ścinasz izolację na długości około 11 mm i wsuwasz go do jednego z otworów złączki 221. Do drugiego otworu wchodzi nowy odcinek kabla DY, który poprowadzisz do nowego punktu świetlnego. To samo powtarzasz z przewodem neutralnym, używając drugiej złączki. Przewód ochronny, jeśli istnieje, zostaje w kostce nienaruszony, bo do taśmy LED nie prowadzisz uziemienia, a klasa ochrony II oprawy gwarantuje podwójną izolację.

Kolejny krok to wyznaczenie trasy. Od kostki do miejsca, w którym stanie nowa oprawa, odmierzasz odległość i dodajesz 20% zapasu na łuki i ewentualne błędy pomiarowe. Nowy otwór w stropie wiercisz wiertarką z koronką Ø 8 mm, trzymając narzędzie prostopadle do powierzchni. Gdy wiertło przebije się na drugą stronę, wyjmujesz je i oczyszczasz otwór z pyłu, dmuchając lub używając odkurzacza. Wsuwasz do środka fragment kabla, a drugi koniec mocujesz do wyprostowanego wieszaka, który pełni rolę prowadnicy.

Wieszak działa tutaj jak wydłużona ręka. Po zagięciu jednego końca w mały hak łapiesz nim kabel i przepychasz przez otwór w stropie albo przez kanał kablowy. Gdybyś próbował wepchnąć kabel gołymi palcami, szybko zrozumiałbyś, dlaczego ta sztuczka jest tak popularna.

Przeciąganie to moment, w którym wielu amatorów zaczyna improwizować i robi błędy. Nie ciągnij kabla za sam rdzeń, bo izolacja się zsunie albo żyła się rozerwie. Chwytaj za odcinek tuż przy wejściu do kanału i popychaj, a jednocześnie pociągaj za drugi koniec. W miejscu, gdzie kabel wychodzi ze stropu i trafia na ścianę, montujesz kanał kablowy, przycinając go na wymiar nożem segmentowym. Kabel wchodzi do kanału, kanał idzie w dół ściany, aż do punktu, w którym umieścisz zasilacz.

Zasilacz LED staje się teraz sercem układu. Jego wejście (oznaczony L i N) podłączasz do przewodu DY za pośrednictwem WAGO. Wyjście zasilacza to już napięcie stałe 12 lub 24 V, trafiające do listwy zaciskowej lub do wtyczki, którą producent dołączył w zestawie. Wybór napięcia wtórnego zależy od taśmy: popularne 3528 i 2835 działają na 12 V, nowsze 5630 i 5050 w wersji high density wymagają 24 V, by ograniczyć spadki napięcia na dłuższych odcinkach.

Jak dobrać moc zasilacza do długości taśmy

Taśma 14,4 W/m pobiera dokładnie tyle, ile deklaruje producent, a zasilacz musi pokryć tę moc z zapasem. Standardowa praktyka branżowa mówi o 20% marginesie, bo zasilacz pracujący na 80% swojej nominalnej wydajności oddaje ciepło w przewidywalny sposób i żyje znacznie dłużej niż taki, który jedzie na pełnym gazie.

Przy taśmach dłuższych niż 5 m pamiętaj o zasilaniu z obu końców. Gdy popłynie prąd przez całą długość jednym odcinkiem, na końcu natężenie spada, diody świecą słabiej, a barwa ciepłej bieli przesuwa się w stronę żółci. Rozwiązaniem jest poprowadzenie drugiego kabla zasilającego do przeciwległego końca taśmy, a w profilu aluminiowym ukryjesz przewody pod zaślepkami.

Profil aluminiowy pełni dwie role: radiatora i obudowy estetycznej. Diody LED, zwłaszcza te wysokiej mocy, emitują ciepło, które trzeba odprowadzić. Aluminium ma przewodność cieplną około 205 W/(m·K), więc rozprowadza temperaturę po całej długości profilu i oddaje ją do otoczenia przez żebra lub przez przyklejenie do sufitu. Bez profilu diody przegrzewają się po kilku tysiącach godzin i zaczynają tracić lumen.

Podłączenie zasilacza LED do przedłużonego przewodu w suficie

Połącznie zasilacza z przedłużonym obwodem to etap, w którym mnożą się błędy. Najczęstszy polega na zasilaniu taśmy bezpośrednio z 230 V, bo moduł wygląda jak mały prostokąt z dwoma przewodami i wydaje się kolejnym odbiornikiem w obwodzie. Tymczasem wejście zasilacza toleruje pełne napięcie sieciowe, ale wyjście jest już niskonapięciowe, a pomylenie obu stron kończy się przepaleniem pierwszego odcinka taśmy i koniecznością wymiany całego odcinka.

Faza i neutralny wchodzą do zasilacza przez zaciski śrubowe lub przez złączkę WAGO, w zależności od modelu. Większość zasilaczy slim o mocy do 100 W ma przewody już przylutowane, więc wystarczy je połączyć z kablem DY w kostce. Wystarczy pamiętać, że przewód brązowy lub czarny to faza, a niebieski to neutralny. Jeśli po odkręceniu kostki nie masz pewności, który jest który, próbnik jednoznacznie wskaże fazę, gdy włączysz bezpiecznik na chwilę, by zidentyfikować przewody, a potem znowu go wyłączysz.

Wyjście zasilacza (V+ i V-) łączysz z taśmą LED za pośrednictwem złączki lub przez lutowanie. Lutowanie zapewnia niższą rezystancję styku i mniejsze nagrzewanie, ale wymaga wprawy i odrobiny cyny. Złączka zaciskowa jest szybsza i powtarzalna, o ile śruba jest dokręcona z właściwym momentem. Zbyt mocne dokręcenie przecina żyłę, zbyt luźne powoduje iskrzenie i grzanie styku.

Nigdy nie łącz dwóch odcinków taśmy LED w szereg, jeśli sumaryczne napięcie przekracza napięcie wyjściowe zasilacza. Dwa odcinki 12 V zasilane z zasilacza 12 V w szeregu dadzą 24 V na wyjściu, a diody spłoną w ułamku sekundy. Bezpieczniejsze jest łączenie równoległe, gdzie każdy odcinek jest zasilany niezależnie z tego samego źródła.

Gdy wszystkie połączenia są gotowe, przychodzi moment testu. Włączasz bezpiecznik w rozdzielnicy, a dioda na zasilaczu powinna rozbłysnąć na zielono lub czerwono, sygnalizując obecność napięcia. Dopiero wtedy podłączasz taśmę do wyjścia. Jeśli taśma świeci, odłącz ją i zamontuj ostatecznie w profilu, ponieważ złożenie wszystkiego na stole i pospieszne wklejanie do sufitu to prosta droga do konieczności demontażu całości po pierwszej usterce.

Bezpieczeństwo przy przedłużaniu przewodu w kostce sufitowej

Każdy etap tej pracy kręci się wokół jednej zasady: napięcie sieciowe zabija. Nie powoduje bólu, który każe cofnąć rękę, lecz paraliż mięśni, w tym mięśnia sercowego, jeśli kontakt trwa dłużej niż ułamek sekundy. Dlatego pracujesz z wyłączonym bezpiecznikiem, próbnikiem w dłoni i z pełną świadomością, że każde połączenie musi być mechanicznie pewne, nie tylko wizualnie dokręcone.

Norma PN-HD 60364 instalacji elektrycznych niskiego napięcia wymaga, by połączenia w puszkach były dostępne do kontroli i wymiany bez naruszania konstrukcji budynku. Złączki WAGO spełniają ten warunek, bo pozwalają na wielokrotne otwarcie i ponowne zwarcie bez utraty właściwości stykowych. Skręcanie przewodów w kostce ceramicznej, popularne w starszych mieszkaniach, nie spełnia współczesnych wymogów i przy rosnących obciążeniach staje się przyczyną grzania styków, a w skrajnych przypadkach pożaru.

Próbnik napięcia powinien towarzyszyć każdemu dotknięciu przewodu. Nie wystarczy sprawdzić raz, na początku. Po odkręceniu kostki i wyjęciu jej z puszki ponownie dotknij każdego zacisku, bo w czasie manipulacji mogłeś dotknąć innego obwodu albo inna osoba w domu mogła włączyć napięcie w inny sposób. Próbnik dwubiegunowy z wyświetlaczem cyfrowym kosztuje niewiele, a wskazuje napięcie nawet przy częściowo rozładowanej baterii, czego nie potrafi klasyczna śrubokrętowa neonówka.

Przy montażu w łazience pamiętaj o strefach ochronnych. Strefa 0 to wnętrze wanny i brodzika, strefa 1 to ściany nad nimi do wysokości 2,25 m, a strefa 2 rozciąga się do 0,6 m wokół wanny. W strefie 0 i 1 nie montujesz żadnych opraw LED zasilanych napięciem sieciowym. Bezpieczne są wyłącznie oprawy SELV o napięciu do 12 V prądu stałego lub 30 V prądu zmiennego, zasilane przez transformator oddzielający, który sam stoi poza strefą. Zasilacz 12 V w łazience powinien wisieć co najmniej 2,5 m od punktu czerpania wody, czyli w korytarzu, garderobie lub na klatce schodowej.

Wentylacja zasilacza to osobna kwestia, którą wielu amatorów pomija. Zasilacz impulsowy traci 10-20% pobieranej mocy w postaci ciepła. W zamkniętej przestrzeni nad sufitem podwieszanym temperatura rośnie, a żywotność kondensatorów elektrolitycznych spada o połowę przy każdych dodatkowych 10°C powyżej projektowanej wartości pracy. Zasilacz kładź na warstwie wełny mineralnej lub na płytce kartonowo-gipsowej, nie w bezpośrednim styku z wełną szklaną, która utrudnia oddawanie ciepła.

Gdy zakończysz pracę, opisz długopisem na pokrywie puszki sufitowej, co zrobiłeś. „L1 + L2 taśma LED, zasilacz 12 V, 50 W" to dla ciebie i dla każdego następnego elektryka informacja, która skróci diagnostykę o godziny.

Najczęstsze błędy przy przedłużaniu przewodu w suficie

Najbardziej rozpowszechniony błąd to zasilanie taśmy LED bezpośrednio z 230 V, bez zasilacza. Taka taśma świeci przez ułamek sekundy, a potem pachnie spalenizną. Zasada jest prosta: każda taśma LED oznaczona 12 V lub 24 V wymaga zasilacza, a każda sieciowa dioda SMD w oprawie ma już wbudowany driver, który tłumaczy napięcie.

Drugi błąd to użycie złączek WAGO o niewłaściwej liczbie torów. Złączka 3-torowa w miejscu, gdzie potrzebujesz pięciu połączeń, wymusza łączenie kilku przewodów w jednym torze. Średnica powstałego warkocza przekracza przekrój, do którego złączka została zaprojektowana, a sprężyna nie dociska wszystkich żył z tą samą siłą. Pierwsze, co się dzieje, to grzanie styku w najsłabiej dociśniętym miejscu, a w skrajnych przypadkach stopienie obudowy złączki.

Trzeci błąd to prowadzenie kabla bez zapasu. Gdy kabel jest napięty jak struna, każde minimalne osiadanie budynku lub wibracje od wiertarki są przenoszone bezpośrednio na zaciski w kostce. Po kilku miesiącach żyła się przerywa w miejscu, gdzie nie widać tego gołym okiem, a próba zlokalizowania usterki trwa godzinami. Zawsze zostawiaj 10-15 cm luzu w kostce, a kabel w kanale prowadź z lekkim zapasem.

Czwarty błąd to brak oznaczenia fazy po odkręceniu kostki. Po odłączeniu przewodów od starej lampy i podłączeniu nowego obwodu łatwo pomylić L z N. Efekt jest podwójnie niebezpieczny: lampa działa, ale na zacisku śrubowym oprawy pojawia się faza, nawet po wyłączeniu wyłącznika świecznikowego. Dotknięcie metalowej obudowy oprawy przy wymianie żarówki oznacza porażenie. Próbnik po złożeniu wszystkiego powinien ponownie potwierdzić, że wyłącznik odcina fazę, a nie neutralny.

Piąty błąd to montaż zasilacza w miejscu, do którego nie da się później dojść. Zasilacz wciśnięty między wełnę mineralną a strop betonowy, zaplombowany płytą g-k, jest skazany na wymianę po 5-7 latach wraz z demontażem fragmentu sufitu. Planując trasę, uwzględnij punkt rewizyjny: kratka wentylacyjna, otwór wpuszczany w zabudowie, albo przynajmniej łatwo demontowalna listwa.

Checklist przed startem

• Próbnik napięcia sprawny i skalibrowany
• Bezpiecznik obwodu oświetleniowego zidentyfikowany i wyłączony
• Taśma malarska do oznaczenia wyłączonego bezpiecznika
• Wszystkie materiały z listy w zasięgu ręki
• Schemat połączeń narysowany ołówkiem na kartce
• Aparat fotograficzny w telefonie do dokumentacji stanu przed
• Latarka czołowa, bo w kostce sufitowej jest ciemno
• Drugie wolne gniazdko do podłączenia wiertarki, bo obwód oświetleniowy jest wyłączony

Drugie gniazdko to detal, który umyka wielu osobom. Obwód oświetleniowy jest wyłączony, więc światło w pokoju zgaśnie, a wiertarka udarowa potrzebuje zasilania. Jeśli w pomieszczeniu są tylko lampy sufitowe, poproś sąsiada o przedłużacz albo użyj wiertarki akumulatorowej.

Przedłużenie przewodu w suficie nie jest operacją na miarę interwencji kardiochirurga, ale wymaga szacunku dla prądu i konsekwencji w wykonaniu. Trzymaj się schematu, sprawdzaj napięcie próbnikiem na każdym etapie, dobieraj złączki i przekroje do obciążenia, a efekt będzie cieszył latami. Łazienka z równomiernym światłem, garderoba z lustrem, w którym wreszcie widzisz całą twarz, kuchnia z oświetleniem blatu bez cienia od ciała. Wszystko to osiągalne w jeden dzień, bez kucia ścian i bez rachunku od fachowca.

Źródła danych: norma PN-HD 60364 instalacji elektrycznych niskiego napięcia, katalog WAGO 221 (wago.com), karta katalogowa typowych taśm LED 2835/5050/5630 (leds.de), obliczenia mocy i spadków napięcia na podstawie prawa Ohma i współczynników rezystywności miedzi przy 20°C (0,0172 Ω·mm²/m).
