Jak wykonać uziemienie instalacji elektrycznej

Redakcja 2025-04-20 02:12 / Aktualizacja: 2025-12-11 06:57:24 | Udostępnij:

Pamiętasz ten dreszcz niepokoju, gdy dotknąłeś metalowej obudowy pralki i poczułeś lekkie ukłucie prądu? To znak, że uziemienie w twoim domu może nie działać idealnie, a przecież nikomu nie życzę takich niespodzianek. W tym artykule krok po kroku pokażę ci, jak samodzielnie wykonać solidne uziemienie instalacji elektrycznej, zaczynając od wyboru odpowiedniego typu uziomu, przez znalezienie najlepszego miejsca, aż po pomiar rezystancji, który potwierdzi bezpieczeństwo. Dowiesz się, jak dostosować montaż do warunków gruntowych i norm, by chronić bliskich przed porażeniami i pożarami. Z empatią podchodzę do tematu, bo wiem, ile znaczy pewność, że instalacja elektryczna jest niezawodna.

Jak wykonać uziemienie instalacji elektrycznej

Rodzaje uziomów do instalacji elektrycznej

Uziomy ochronne dzielą się na kilka typów, a wybór zależy przede wszystkim od rodzaju gruntu wokół budynku. Najpopularniejszy uziom prętowy, czyli pionowy, wbija się głęboko w ziemię, co sprawdza się w glebach o dobrej przewodności, jak glina czy wilgotny piasek. W suchych lub skalistych warunkach lepiej sprawdzi się uziom poziomy, rozłożony na większej powierzchni. Fundamentowy integruje się z ławą fundamentową podczas budowy, oszczędzając miejsce. Chemiczny uziom wypełnia się żelem przewodzącym, idealny tam, gdzie tradycyjne metody zawodzą.

Każdy rodzaj uziomu ma swoje zalety pod względem rezystancji i łatwości montażu. Prętowy osiąga niską rezystancję nawet na głębokości 3 metrów, ale wymaga mocnego młota. Poziomy pasuje do płytkich wykopów, choć zajmuje więcej miejsca. W tabeli poniżej porównałem ich parametry, by ułatwić decyzję.

Normy PN-EN 62305 określają, że rezystancja uziemienia nie powinna przekraczać 10 Ω w instalacjach domowych. W budynkach z instalacją odgromową uziom główny łączy się z wszystkimi elementami ochronnymi. Zawsze sprawdzaj warunki gruntowe, bo w gliniastych ziemiach prętowy uziom zapewni najniższą rezystancję. Unikaj samodzielnego mieszania typów bez pomiaru.

Zobacz także: Kto może projektować instalacje elektryczne?

Wybór miejsca na uziemienie instalacji

Miejsce pod uziom musi być blisko rozdzielnicy głównej, maksymalnie 1-2 metry od budynku, by skrócić przewód uziemiający. Szukaj wilgotnych obszarów, jak okolice rynien czy studzienek, bo woda poprawia przewodność ziemi. Unikaj suchych pagórków, skał czy miejsc z ruchem pojazdów, które mogą uszkodzić instalację. W przypadku skalistego gruntu wybierz uziom poziomy dalej od fundamentów.

Przed kopaniem sprawdź mapy geologiczne lub zrób próbne wiercenie, by ocenić typ gleby. W budynkach murowanych miejsce pod uziom pionowy powinno być po stronie północnej, gdzie grunt jest stabilniejszy. Pamiętaj o odległości co najmniej 1 metra od gazociągów czy kanalizacji, zgodnie z normami bezpieczeństwa. To zapobiega korozji i awariom.

  • Bliskość rozdzielnicy: minimalizuje spadek napięcia na przewodzie.
  • Wilgotny grunt: obniża rezystancję nawet o połowę.
  • Unikaj przeszkód: korzenie drzew czy fundamenty mogą blokować montaż.
  • Normy PN-HD 60364-5-54: odległość od innych instalacji podziemnych.

Wybór miejsca wpływa na skuteczność całego uziemienia instalacji elektrycznej. W starych budynkach czasem integruje się uziom z istniejącą instalacją odgromową. Zawsze dokumentuj lokalizację dla przyszłych przeglądów.

Zobacz także: Instalacje Elektryczne Definicja 2025: Kompletny Przewodnik

Narzędzia i materiały do montażu uziemienia

Do montażu uziomu pręowego potrzebujesz pręta miedzianego lub stalowego ocynkowanego o długości 2-3 metrów i średnicy 16 mm. Przewód uziemiający z miedzi o przekroju min. 16 mm² połączy uziom z szyną główną. Zaciski sprężynowe lub zaciskowe zapewnią trwałe połączenie bez korozji. Multimetr lub miernik rezystancji uziemienia to podstawa weryfikacji.

Narzędzia mechaniczne obejmują kafar pneumatyczny lub młot sledgehammer do wbijania pręta. Łopata i kilof przygotują grunt w trudnych warunkach. Izolacyjna taśma i rękawice ochronne to niezbędne elementy BHP. W przypadku uziomu chemicznego dodaj granulat przewodzący i rurę PCV.

  • Pręt uziomowy: miedź lub stal nierdzewna.
  • Przewód: miękka miedź, izolowana na 750V.
  • Zaciski: mosiężne, odporne na warunki atmosferyczne.
  • Miernik: kalibrowany do norm PN-EN 62305.
  • Narzędzia: kask, okulary, buty ochronne.

Całkowity koszt materiałów na prosty uziom pionowy to kilkaset złotych, ale inwestycja zwraca się w bezpieczeństwie. Zawsze kupuj certyfikowane produkty z atestami.

Przygotowanie gruntu pod uziom elektryczny

Zacznij od badania gruntu: wilgotność, rodzaj gleby i obecność kamieni określisz próbnym wbiciem krótkiego pręta. W suchych ziemiach podlej wodą na dobę przed montażem, co poprawi przewodność. Wykop rowek o głębokości 0,5 metra do szyny uziemiającej, szeroki na 30 cm. Usuń darnię i kamienie, by uziom wszedł równo.

W skalistych gruntach użyj wiertnicy SDS-max do wstępnego wiercenia otworu. Dla uziomu poziomego przygotuj wykop o długości 10-20 metrów, posypany solą lub bentonitem dla lepszej przewodności. Zwilż grunt, ale unikaj błota, które utrudni pracę. Normy wymagają, by rezystancja wstępna nie przekraczała 100 Ω.

Po przygotowaniu sprawdź brak podziemnych kabli za pomocą detektora. Wypełnij wykop piaskiem żwirowym dla drenażu. To zapewni stabilność uziemienia na lata.

Typy gruntów i ich przewodność

  • Glina wilgotna: doskonała, rezystancja <5 Ω.
  • Piasek suchy: słaba, wymaga uziomu chemicznego.
  • Skala: poziomy lub fundamentowy.

Montaż uziomu w instalacji elektrycznej

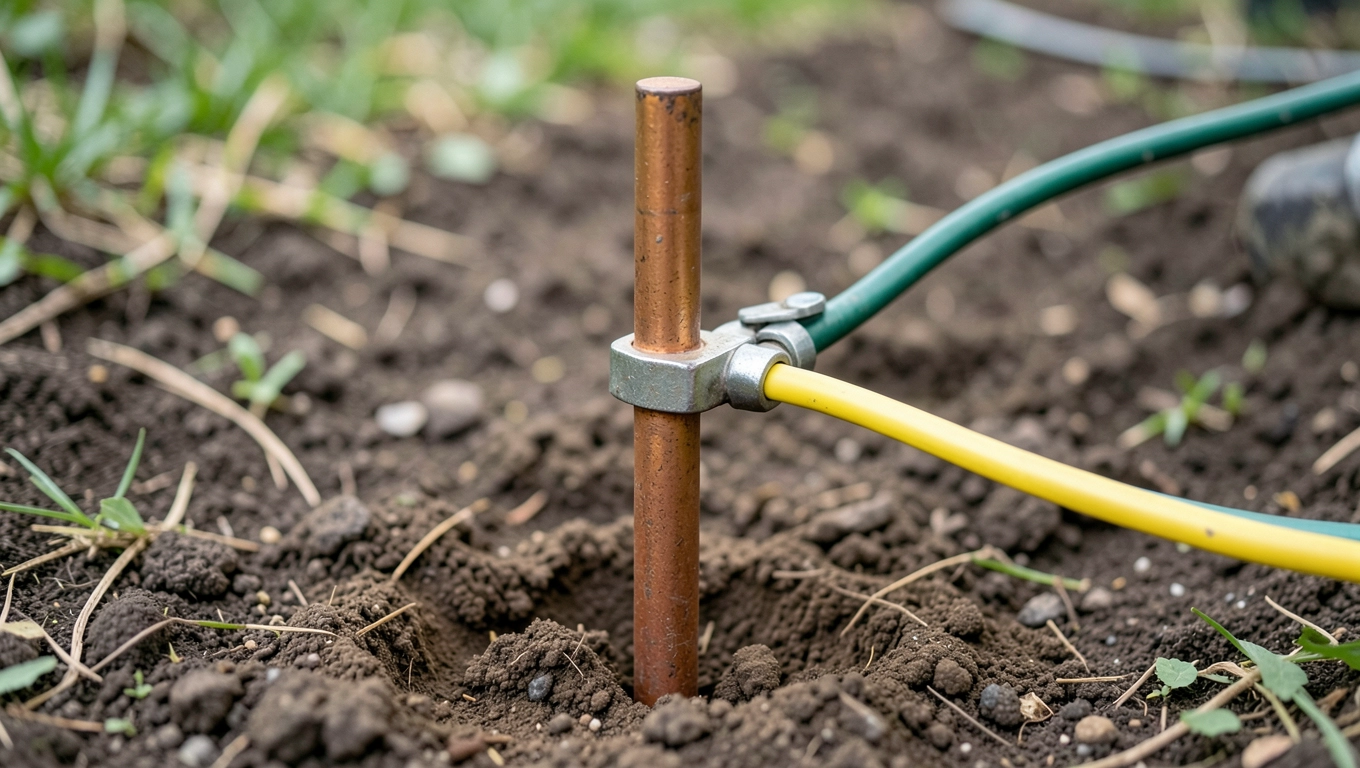

Wbij pręt uziomowy pionowo na pełną długość, używając kafara lub młota, aż głowica będzie 10 cm nad ziemią. W twardym gruncie wbij stopniowo, obracając pręt. Podłącz górny zacisk do przewodu uziemiającego, zabezpieczając termokurczliwą izolacją. W przypadku kilku prętów rozmieszczaj je co 2 metry w linii.

Dla uziomu poziomego ułóż taśmę miedzianą w wykopie, przysypując 20 cm ziemi. Połącz końce z szyną główną. W fundamentowym wtop pręty w beton podczas wylewania ławy. Zawsze sprawdzaj pionowość pionowych uziomów niwelatorem.

Montaż trwa 1-2 godziny w sprzyjających warunkach. W deszczu przyspiesza przewodność, ale uważaj na poślizg. Po wbiciu zakryj miejsce trawą, oznaczając je.

  1. Przygotuj otwór lub wykop.
  2. Wbij/ Połóż uziom.
  3. Zabezpiecz połączenie.

Połączenie uziemienia z instalacją elektryczną

Przewód uziemiający poprowadź w peszlu lub rurze ochronnej do rozdzielnicy, łącząc z szyną uziemiającą PE. Użyj zacisków zaciskowych, dokręcając momentem 5 Nm. W starych instalacjach sprawdź, czy przewód ochronny żółto-zielony dochodzi do wszystkich gniazd. Szyna główna musi być miedziana, odporna na korozję.

W budynkach z instalacją odgromową połącz uziom główny z szyną odgromową przewodem 50 mm². Izoluj wszystkie styki poza uziomem. W przypadku wielu obwodów równolegle podłącz przewody do szyny. Normy PN-HD 60364 wymagają ciągłości połączeń.

Po podłączeniu przetestuj wizualnie brak luźnych styków. W wilgotnych piwnicach prowadź przewody pionowo, unikając kałuż. To minimalizuje ryzyko zwarć.

Pomiar rezystancji uziemienia instalacji

Użyj miernika rezystancji uziemienia metodą 3-elektrodową: wbij dwa pręty pomocnicze w odległości 20 i 40 metrów od uziomu. Podłącz sondy i odczytaj wartość – powinna być poniżej 10 Ω dla domów. W suchym okresie powtarzaj pomiar po deszczu dla porównania. Jeśli powyżej normy, dodaj kolejny pręt.

Normy PN-EN 62305 zalecają coroczne pomiary przez uprawnionego elektryka. Dokumentuj wyniki w książce obiektu. W budynkach z pompami ciepła celuj w <5 Ω. Błędy pomiaru wynikają z suchości gruntu lub luźnych połączeń.

  • Przygotuj teren: sucha pogoda, brak zakłóceń.
  • Podłącz miernik: uziom główny, elektrody P i C.
  • Odczytaj: średnia z 3 prób.
  • Jeśli >10 Ω: wydłuż uziom lub dodaj równolegle.

Poprawny pomiar to gwarancja, że uziemienie instalacji elektrycznej działa. Regularne kontrole przedłużają żywotność systemu.

Pytania i odpowiedzi

  • Jakie są podstawowe kroki wykonania uziemienia instalacji elektrycznej?

    Uziemienie wykonuje się krok po kroku: wybierz miejsce z wilgotnym gruntem z dala od fundamentów, wbij pręt uziomowy na głębokość 2-3 m za pomocą młota lub wiertnicy, podłącz przewód miedziany (min. 16 mm²) zaciskiem do pręta i szyny uziemiającej w rozdzielnicy, a na końcu zmierz rezystancję multimetrem – powinna być poniżej 10 Ω.

  • Jakie narzędzia i materiały są potrzebne do montażu uziomu prętowego?

    Potrzebujesz pręta uziomowego ze stali ocynkowanej lub miedzi (dł. 2-3 m, śr. 16 mm), przewodu miedzianego izolowanego, zacisków uciskowych, multimetr do pomiaru rezystancji, młot kowalski lub wiertnicę SDS-max do wbijania, łopatę do przygotowania dołu oraz taśmę mierniczą.

  • Jaki rodzaj uziomu wybrać w zależności od warunków gruntowych?

    W gruntach gliniastych lub wilgotnych wybierz uziom prętowy pionowy; w suchych, skalistych – poziomy lub chemiczny z żelem elektrolitycznym; fundamentowy stosuj przy budowie domu. Zawsze dostosuj do norm PN-EN 62305 i warunków rezystancji gruntu poniżej 10 Ω.

  • Jak sprawdzić i utrzymać prawidłowe uziemienie po instalacji?

    Po montażu zmierz rezystancję multimetrem – musi być poniżej 10 Ω. Regularnie co rok sprawdzaj połączenia wizualnie i mierniczo, czyść korozję i wymieniaj pręt co 10-15 lat. Łącz uziom z instalacją odgromową dla pełnej ochrony.
