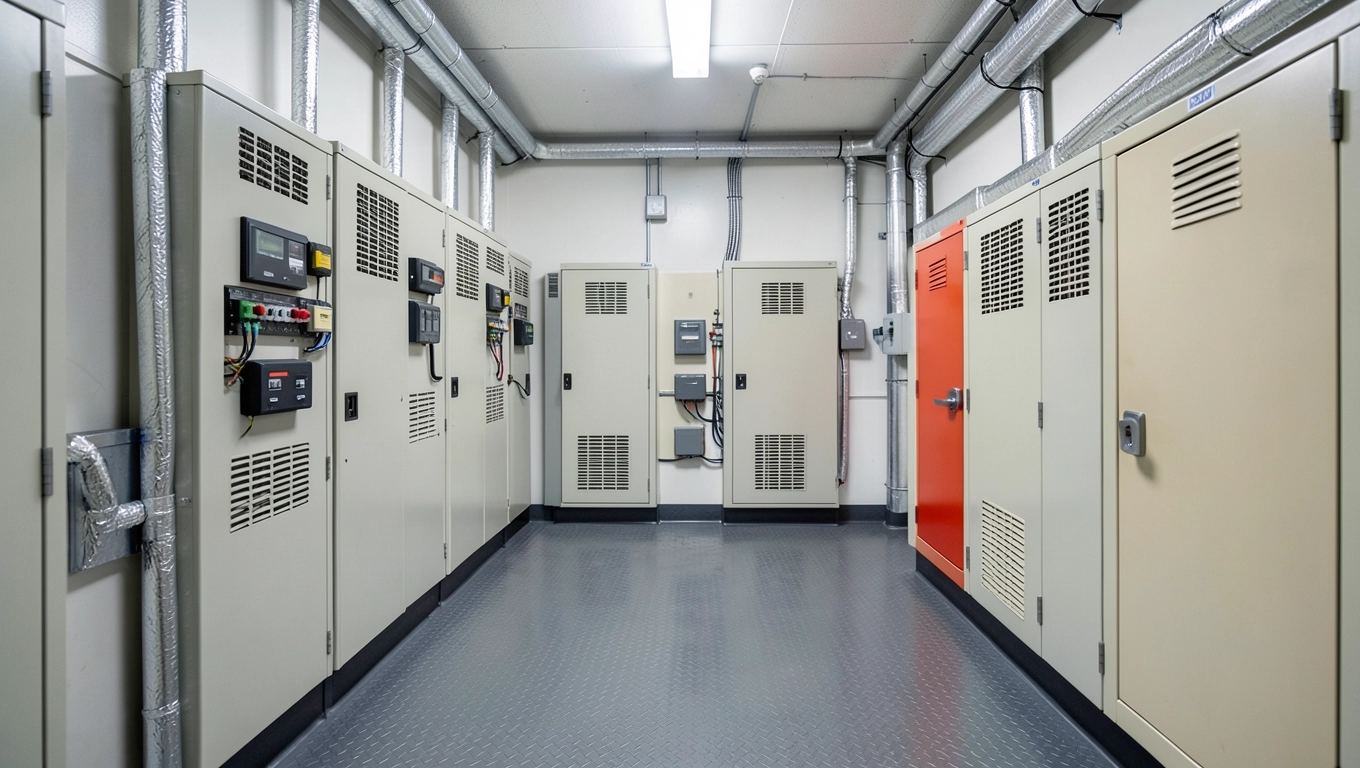

Pomieszczenie rozdzielni elektrycznej przepisy 2025
Zanurzmy się w fascynujący świat elektryczności, a dokładniej w to, co kryje się za drzwiami tajemniczych skrzynek. Pomieszczenie rozdzielni elektrycznej przepisy – to fraza, która może brzmieć sucho i technicznie, ale w rzeczywistości kryje w sobie esencję bezpieczeństwa i funkcjonalności każdego budynku. Chodzi o miejsce, gdzie bije serce instalacji elektrycznej, odpowiedzialne za dystrybucję energii i ochronę naszych urządzeń. Przepisy dotyczące pomieszczenia rozdzielni elektrycznej precyzują zarówno to, gdzie, jak i jak ta skrzynka ma być zainstalowana, aby zapewnić bezawaryjną pracę i przede wszystkim ochronić przed niebezpiecznymi sytuacjami.
| Aspekt | Zakres / Wymaganie | Uwagi / Standard | Częstość występowania problemów |
|---|---|---|---|
| Wysokość montażu | Max. 2 m (górna krawędź obudowy) | Zgodnie z PN-HD 60364-5-51 | Średni, często związane z estetyką lub brakiem planowania |
| Odległość od materiałów palnych | Min. 0,5 m | Zgodnie z przepisami przeciwpożarowymi | Wysoki, szczególnie w starszych instalacjach |
| Szerokość ciągu komunikacyjnego | Min. 1,2 m przed rozdzielnią | Zapewnia dostęp i bezpieczeństwo pracy | Wysoki, zwłaszcza w ograniczonych przestrzeniach |
| Lokalizacja na drogach ewakuacyjnych | Niedozwolona | Przepisy przeciwpożarowe | Średni, głównie w budynkach niemieszkalnych |
Usytuowanie rozdzielni elektrycznej – lokalizacja i otoczenie
Serce każdej instalacji elektrycznej bije w rozdzielni. Wybór odpowiedniego miejsca na jej usytuowanie to kluczowa decyzja, mająca wpływ na bezpieczeństwo, funkcjonalność i łatwość obsługi całego systemu. Nie jest to kwestia dowolności, a szczegółowo określają ją wymagania dotyczące usytuowania zawarte w przepisach i normach. Najważniejszym kryterium jest zapewnienie suchego środowiska. Wilgoć i elektryczność to duet wyjątkowo niebezpieczny, prowadzący do korozji, uszkodzeń izolacji i, co najgorsza, ryzyka porażenia prądem. Dlatego pomieszczenia o podwyższonej wilgotności, takie jak łazienki czy pralnie, są absolutnie wykluczone. Zaleca się umieszczanie rozdzielnic w miejscach o niskim poziomie wilgoci, takich jak przedpokój czy korytarz. Te przestrzenie zazwyczaj charakteryzują się stabilnymi warunkami wilgotności i temperatury, co sprzyja prawidłowemu funkcjonowaniu urządzeń elektrycznych. Oczywiście, życie pisze różne scenariusze, a możliwości architektoniczne bywają ograniczone. W takich przypadkach dopuszcza się lokalizowanie rozdzielni w innych pomieszczeniach, jednak zawsze z zachowaniem rygorystycznych warunków dotyczących izolacji od źródeł wilgoci. Ciekawym przypadkiem jest możliwość umieszczania skrzynek elektrycznych na klatkach schodowych, zwłaszcza w budownictwie wielorodzinnym, gdzie poprowadzenie indywidualnej instalacji do każdego mieszkania jest utrudnione. Taka opcja jest dopuszczalna, ale wiąże się z koniecznością zastosowania dodatkowych środków bezpieczeństwa. Obudowy tych rozdzielnic muszą charakteryzować się podwyższoną odpornością ogniową i stanowić dodatkowe zabezpieczenie przed rozprzestrzenianiem się ognia w przypadku awarii. To rozwiązanie, choć praktyczne z punktu widzenia prowadzenia instalacji, wymaga szczególnej uwagi i zgodności z przepisami przeciwpożarowymi. Szczególnie wrażliwym tematem jest umieszczanie rozdzielni na drogach ewakuacyjnych. Jest to bezwzględnie zabronione. Drogi ewakuacyjne muszą pozostać wolne od wszelkich przeszkód, aby w sytuacji zagrożenia, na przykład pożaru, umożliwić szybką i bezpieczną ewakuację ludzi. Rozdzielnica, nawet odpowiednio zabezpieczona, stanowi fizyczną barierę i może spowolnić lub zablokować ruch. To samo dotyczy przejść i dojść na strychy, które często pełnią funkcję alternatywnych dróg ewakuacyjnych. Zmniejszanie ich szerokości poniżej dopuszczalnych norm przez instalowanie rozdzielni jest niedopuszczalne. Każdy centymetr kwadratowy tych przestrzeni ma znaczenie dla bezpieczeństwa. Dlatego planując lokalizację rozdzielni elektrycznej, należy patrzeć perspektywicznie, biorąc pod uwagę nie tylko bieżące potrzeby, ale także potencjalne zagrożenia i konieczność zapewnienia łatwego dostępu dla personelu technicznego. Pamiętajmy, że dobrze przemyślana i zgodna z przepisami lokalizacja rozdzielni to inwestycja w bezpieczeństwo i bezproblemowe użytkowanie instalacji elektrycznej przez lata. Trochę jak z dobrą fundacją pod dom – niewidoczna, ale kluczowa dla trwałości całej konstrukcji.Wymagania przestrzenne i dostępność pomieszczenia rozdzielni

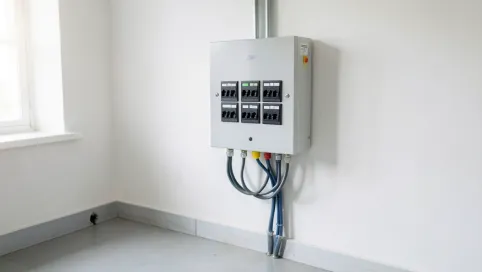

Zasada "gdzieś upchnijmy tę skrzynkę" w kontekście rozdzielni elektrycznej może okazać się brzemienna w skutkach. Poza wyborem odpowiedniego pomieszczenia, kluczowe znaczenie mają wymagania przestrzenne wokół samej rozdzielni. Dostępność nie oznacza jedynie możliwości podejścia do niej; oznacza swobodę ruchu, wystarczającą przestrzeń do pracy i bezpieczeństwo podczas konserwacji czy napraw. Zapomnij o ciasnych wnękach czy kątach, gdzie ledwo mieści się jedna osoba. Tutaj każdy centymetr ma swoje uzasadnienie w normach bezpieczeństwa. Pierwsza kwestia to wysokość montażu. Norma jasno precyzuje, że górna krawędź obudowy rozdzielnicy nie powinna przekraczać 2 metrów od poziomu podłogi. Dlaczego? Chodzi o łatwość dostępu do elementów sterujących i zabezpieczających, a także o bezpieczeństwo pracy. Nikt nie chce wspinać się po drabinach, aby wyłączyć bezpiecznik w sytuacji awaryjnej. Ta wysokość zapewnia ergonomię i minimalizuje ryzyko upadku podczas operacji na rozdzielni. To wydaje się banalne, ale niedotrzymanie tej zasady to jeden z częstszych błędów podczas instalacji. Następnie mamy kwestię odstępów bocznych. W zależności od rozmiaru i typu rozdzielni, a także od liczby zainstalowanych w niej aparatów, należy pozostawić od około 30 cm do nawet 1 metra wolnej przestrzeni z każdej strony. Ta przestrzeń jest niezbędna do swobodnego otwierania drzwi rozdzielnicy, wykonywania pomiarów, podłączania przewodów czy wymiany uszkodzonych elementów. Wyobraźmy sobie próbę pracy z szafką elektryczną przylegającą ciasno do ściany – to koszmar każdego elektryka i proszenie się o kłopoty. Absolutnie kluczowym wymaganiem jest pozostawienie przed rozdzielnią ciągu komunikacyjnego o minimalnej szerokości 1,2 metra. Ten pas wolnej przestrzeni nie służy jedynie do przejścia. To obszar roboczy, w którym elektryk będzie mógł bezpiecznie stanąć, rozłożyć narzędzia, pochylić się i pracować przy otwartej rozdzielni. Szczególnie ważne jest to podczas prac pod napięciem, gdzie wymagana jest pełna swoboda ruchów i brak przeszkód. To trochę jak przestrzeń manewrowa dla pilota – absolutnie niezbędna do bezpiecznego działania. Zaniedbanie tego wymogu to częsty problem, zwłaszcza w starszym budownictwie lub w miejscach, gdzie przestrzeń jest na wagę złota. Niestety, oszczędzanie na tej przestrzeni to oszczędzanie na bezpieczeństwie. Pamiętajmy, że te wymagania przestrzenne nie są kaprysem projektantów, a wynikiem wieloletnich doświadczeń i analiz ryzyka. Zapewnienie odpowiedniej przestrzeni wokół rozdzielni elektrycznej to nie tylko wymóg formalny, ale przede wszystkim inwestycja w bezpieczeństwo ludzi i mienia. Dobrze zaplanowana i dostępna rozdzielnia to gwarancja sprawnych prac serwisowych, szybkiej reakcji w przypadku awarii i, co najważniejsze, minimalizacji ryzyka wypadków. Ciasnota w tym przypadku to prosta droga do nieszczęścia.Odległości od innych instalacji i elementów w pomieszczeniu rozdzielni
W przestrzeni, gdzie bije elektryczne serce budynku, czyli w pomieszczeniu rozdzielni elektrycznej, panują ścisłe zasady dotyczące sąsiedztwa. Elektryczność, ogień i woda to połączenia, których należy bezwzględnie unikać, a przepisy jasno określają minimalne minimalna odległość, jaką należy zachować między rozdzielnicą a innymi instalacjami czy elementami otoczenia. Niestety, ignorowanie tych prostych zasad to prosta droga do poważnych problemów, włączając w to pożary i porażenia prądem. Zgodnie z rygorystycznymi przepisami przeciwpożarowymi, rozdzielnica elektryczna musi być oddalona o co najmniej 0,5 metra od wszelkich przegród i sufitów wykonanych z materiałów palnych lub łatwo zapalnych. Wyobraźmy sobie sytuację awarii w rozdzielni, prowadzącej do iskrzenia czy zwarcia. Jeśli tuż obok znajduje się drewniana ściana lub sufit z płyt kartonowo-gipsowych bez odpowiedniej izolacji, droga do pożaru jest niezwykle krótka. Ten dystans 0,5 metra to bufor bezpieczeństwa, dający czas na reakcję w przypadku incydentu. To absolutne minimum, które musi być przestrzegane, jak dziesięć przykazań bezpieczeństwa pożarowego. Ale to nie koniec. Rozdzielnia elektryczna nie żyje w próżni; jest często otoczona innymi instalacjami, takimi jak wodno-kanalizacyjna, gazowa czy grzewcza. Chociaż konkretne wartości minimalnych odległości od tych instalacji nie zawsze są explicite podawane w każdym dokumencie prawnym, to jednak zasada separacji jest fundamentalna. Dlaczego? Wyciek wody z rury wodociągowej nad rozdzielnią to scenariusz, który z łatwością doprowadzi do zwarcia i uszkodzenia urządzeń. Instalacja gazowa w bezpośrednim sąsiedztwie zwiększa ryzyko wybuchu w przypadku nieszczelności i zapłonu przez iskrę z rozdzielni. Z kolei wysoka temperatura z rur grzewczych może negatywnie wpływać na działanie wrażliwej elektroniki w nowoczesnych rozdzielniach. Mimo braku jednoznacznych, uniwersalnych cyfr w niektórych przepisach dotyczących odległości od instalacji wod-kan, gazowych i grzewczych, praktyka inżynierska i doświadczenie podpowiadają, że im większa odległość, tym lepiej. Należy dążyć do jak największej separacji, minimalizując ryzyko wzajemnego oddziaływania. To zdroworozsądkowe podejście, uzupełniające formalne wymogi. Warto skonsultować się z doświadczonym elektrykiem lub projektantem instalacji, który oceni specyficzne warunki i zaproponuje bezpieczne rozwiązania, nawet jeśli przepisy nie narzucają sztywnych wartości. Lepiej dmuchać na zimne, gdy chodzi o elektryczność i inne media. Podsumowując, lokalizacja rozdzielni w stosunku do innych instalacji i materiałów palnych to nie tylko kwestia estetyki czy wygody, ale przede wszystkim element strategiczny dla zapewnienia bezpieczeństwa. Przestrzeganie minimalnych odległości, zwłaszcza od materiałów palnych, jest absolutnym priorytetem i podstawą do bezproblemowego użytkowania instalacji elektrycznej. Warto zapamiętać tę zasadę: im dalej, tym bezpieczniej, zwłaszcza od rzeczy, które nie idą w parze z prądem.Szczególne wymagania dotyczące usytuowania rozdzielni na drogach ewakuacyjnych
Wyobraź sobie chaos i panikę podczas pożaru w budynku. Dym zasnuwa korytarze, ludzie szukają wyjścia, a każda przeszkoda na drodze ewakuacyjnej staje się realnym zagrożeniem dla życia. Właśnie dlatego przepisy dotyczące pomieszczenia rozdzielni elektrycznej kładą tak ogromny nacisk na zakaz umieszczania rozdzielnic na drogach ewakuacyjnych. Ta zasada nie jest przedmiotem negocjacji; jest fundamentalnym wymogiem bezpieczeństwa pożarowego. Drogi ewakuacyjne muszą być czyste, przestronne i wolne od wszelkich przeszkód, które mogłyby spowolnić lub zablokować przepływ ludzi uciekających przed zagrożeniem. Rozdzielnica elektryczna, nawet ta w eleganckiej, dyskretnej obudowie, stanowi fizyczną barierę. Nawet jeśli jej drzwi są zamknięte, jej obecność może spowodować zwężenie przejścia, potknięcie, czy po prostu dezorientację w panice. A co jeśli drzwi rozdzielni zostaną otwarte podczas ewakuacji w celu odłączenia zasilania? To byłby scenariusz jak z horroru. Z tego powodu usytuowanie rozdzielni w bezpośrednim ciągu drogi ewakuacyjnej jest niedopuszczalne. Podobnie rygorystycznie przepisy traktują przejścia i dojścia na strychy, jeśli te stanowią część systemu ewakuacji. Często strych jest projektowany jako miejsce schronienia lub alternatywna droga ucieczki w przypadku zagrożenia na niższych piętrach. Umieszczenie rozdzielni w takim przejściu, nawet jeśli wydaje się ono rzadko używane, może mieć tragiczne konsekwencje w sytuacji awaryjnej. Należy zapewnić, że szerokość przejścia na strych jest zachowana zgodnie z normami ewakuacyjnymi i nie jest w żaden sposób ograniczana przez zainstalowane urządzenia, w tym rozdzielnie elektryczne. To jest kwestia życia lub śmierci, a nie tylko "bo tak sobie wymyślił ustawodawca". Normy określające minimalną szerokość dróg ewakuacyjnych są precyzyjne i nie pozostawiają miejsca na dowolność. Na przykład, w budynkach użyteczności publicznej, minimalna szerokość korytarzy i przejść ewakuacyjnych jest ściśle określona, a jakiekolwiek zmniejszenie tej szerokości przez instalację rozdzielni jest niedopuszczalne. Nawet jeśli obudowa rozdzielni jest bardzo cienka, jej obecność zmniejsza efektywną szerokość drogi ewakuacyjnej i stwarza potencjalne zagrożenie. Dlatego planując lokalizację rozdzielni, należy zawsze wziąć pod uwagę drogi ewakuacyjne i zapewnić, że żadne elementy instalacji elektrycznej nie będą naruszały ich integralności. To wymaga dokładnej analizy planów budynku i konsultacji z projektantem systemów bezpieczeństwa pożarowego. Lepiej przewidzieć problem na etapie projektu niż ponosić konsekwencje po fakcie. Pamiętajmy, że przepisy te nie są biurokratycznym wymysłem, ale fundamentem bezpieczeństwa, chroniącym nas w najtrudniejszych chwilach. Niezależnie od tego, czy jest to dom, biuro czy fabryka, zasada jest jedna: drogi ewakuacyjne muszą być świętością.Q&A
Czym jest pomieszczenie rozdzielni elektrycznej?
To wydzielona lub wyznaczona przestrzeń, w której znajduje się rozdzielnica elektryczna, służąca do rozdziału energii elektrycznej i zabezpieczenia obwodów.
Gdzie zgodnie z przepisami powinno znajdować się pomieszczenie rozdzielni elektrycznej?
Zgodnie z przepisami i normami, powinno znajdować się w suchym miejscu, zapewniającym łatwy dostęp i przestrzeń do prac konserwacyjnych, z zachowaniem odpowiednich odległości od innych instalacji i materiałów palnych.
Jakie są kluczowe wymogi przestrzenne dotyczące pomieszczenia rozdzielni elektrycznej?
Kluczowe wymogi obejmują dopuszczalną wysokość montażu (max. 2 m), odpowiednie odstępy boczne (30 cm - 1 m) oraz minimalną szerokość ciągu komunikacyjnego przed rozdzielnią (1,2 m).
Czy rozdzielnica elektryczna może znajdować się na drodze ewakuacyjnej?
Nie, umieszczanie rozdzielnic elektrycznych na drogach ewakuacyjnych jest bezwzględnie zabronione ze względów bezpieczeństwa pożarowego i konieczności zapewnienia swobodnej ewakuacji.
Dlaczego należy zachować odległość od materiałów palnych i innych instalacji?
Zachowanie odległości od materiałów palnych i innych instalacji (wodno-kanalizacyjnych, gazowych, grzewczych) jest niezbędne, aby zapobiec pożarom, uszkodzeniom instalacji oraz porażeniu prądem w przypadku awarii lub wycieków.
