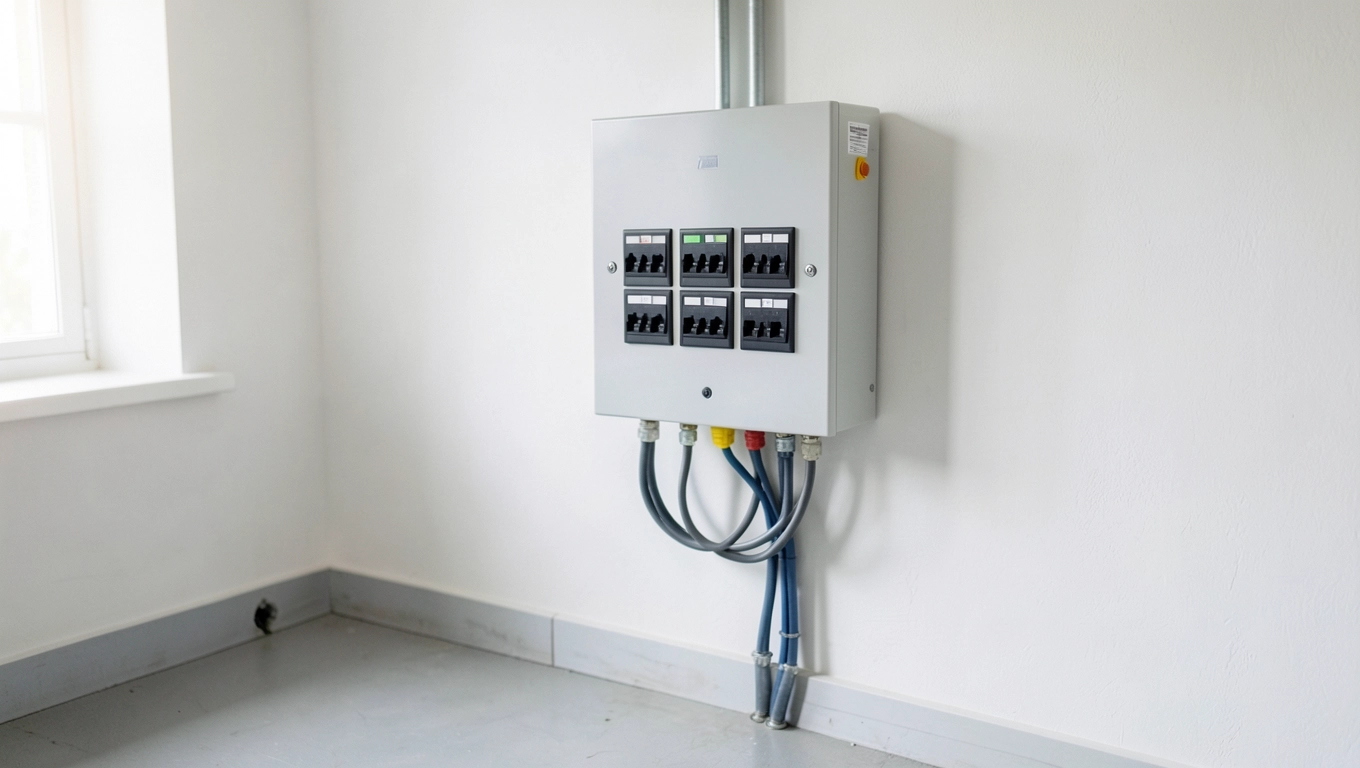

Minimalna wysokość rozdzielni elektrycznej – ile centymetrów ponad podłogą jest ok?

Wysokość, na jakiej wisi rozdzielnica, to nie kwestia widzimisię ani designerskiej fantazji za konkretnymi centymetrami stoją normy bezpieczeństwa, fizyka łuku elektrycznego i setki godzin pracy osób, które montowały setki takich skrzynek przed Tobą. Minimalna wysokość rozdzielni elektrycznej wynika zarówno z obowiązujących norm technicznych, jak i praktycznych zaleceń montażowych dostosowanych do rodzaju instalacji w domu jednorodzinnym oś rozdzielnicy ląduje zwykle między 1,1 m a 1,85 m nad podłogą, w obiektach przemysłowych wymagane minimum to 2 m, a każdy z tych parametrów ma swoje głębokie uzasadnienie w fizyce i ergonomii pracy z napięciem.

• Wysokość montażu rozdzielnicy w domu jednorodzinnym
• Rozdzielnia przemysłowa wymagana wysokość i strefy ochronne
• Jak prawidłowo zmierzyć oś rozdzielnicy krok po kroku
• Tabela porównawcza wysokości montażu w różnych obiektach

Wysokość montażu rozdzielnicy w domu jednorodzinnym

W budynku mieszkalnym rozdzielnica pełni rolę centrum dowodzenia całą instalacją chroni obwody, rozdziela zasilanie, umożliwia szybkie odcięcie prądu w razie zagrożenia. Z tego powodu jej położenie musi spełniać kilka sprzecznych na pierwszy rzut oka wymagań: być poza zasięgiem dzieci, a jednocześnie dostępne bez potrzeby wspinania się na palce czy sięgania po krzesło. Norma PN-HD 60364 zaleca, aby oś rozdzielnicy (czyli geometryczny środek obudowy) znalazła się na wysokości od 1,1 m do 1,85 m nad posadzką.

Dolna granica 1,1 m nie jest przypadkowa odpowiada mniej więcej wysokości, na której dorosły domownik bez schylania się sięga ręką w dół, a jednocześnie gwarantuje, że dolna krawędź skrzynki nie zostanie przypadkowo zasłonięta meblami czy dywanem. Górna granica 1,85 m chroni przed sytuacją, w której konieczne jest szybkie wyłączenie głównego bezpiecznika w ciemności gdy zgaśnie światło i trzeba reagować w ułamku sekundy, sięganie nad głowę po włącznik bywa opóźnione o cenne sekundy.

Ergonomia pracy z rozdzielnicą ma komponent biomechaniczny: ludzka ręka wywiera największą precyzję manipulacji w przedziale od 0,9 m do 1,6 m nad podłogą, a powyżej 1,8 m celność ruchu spada o około 15-20% to wynik badań ergonomii przemysłowej prowadzonych przy stanowiskach kontrolnych. Stąd właśnie bierze się wspomniany zakres, kompromis między wygodą obsługi, bezpieczeństwem i czytelnością oznaczeń.

W praktyce najczęściej spotykany montaż osi to 1,5 m nad podłogą wartość wypadającą w geometrycznym środku przedziału i zapewniającą wygodny dostęp zarówno osobom niskim, jak i wysokim. Przy takiej wysokości osoba dorosła widzi czytelnie wszystkie opisy obwodów, a dziecko nie jest w stanie samodzielnie otworzyć zamknięcia, o ile obudowa posiada blokadę.

Istnieją sytuacje, w których warto rozważyć odstępstwo od standardu. Gdy rozdzielnica umieszczana jest w garażu lub kotłowni, dopuszczalne jest obniżenie osi do 1,0 m, ponieważ priorytetem staje się ochrona przed wilgocią i przypadkowym uszkodzeniem mechanicznym zbyt nisko osadzona skrzynka może jednak kolidować z pralką, lodówką czy regałem na narzędzia. W przypadku osób poruszających się na wózku inwalidzkim oś rozdzielnicy obniża się do przedziału 0,9-1,1 m, zgodnie z zasadami projektowania uniwersalnego.

Kiedy rama drzwiowa lub wnęka wymusza korektę

Realne remonty rzadko przebiegają w próżni architektonicznej. Częstym problemem bywa zbyt mała wnęka w przedpokoju albo sąsiedztwo drzwi wewnętrznych, których otwarcie zasłania dostęp do skrzynki. W takich wypadkach dopuszcza się przesunięcie rozdzielnicy w pionie o ±10 cm względem zaleceń, pod warunkiem zachowania odległości minimum 30 cm od narożników ścian i zapewnienia swobodnego otwarcia drzwiczek pod kątem co najmniej 90°.

Rozdzielnia przemysłowa wymagana wysokość i strefy ochronne

W obiektach przemysłowych, halach produkcyjnych i magazynach reguły są zdecydowanie bardziej restrykcyjne. Minimalna wysokość rozdzielni elektrycznej w takim środowisku wynosi 2 metry od posadzki do dolnej krawędzi obudowy wartość narzucona przez przepisy BHP oraz normę PN-EN 61439 dotyczącą rozdzielnic niskonapięciowych. Powód jest dwoisty: ochrona przed przypadkowym uszkodzeniem mechanicznym (wózek widłowy, paleta, ramię robota) oraz zapewnienie operatorowi bezpiecznego pola widzenia bez konieczności pochylania się.

Fizyka łuku elektrycznego tłumaczy dodatkowe wymogi odległościowe. Łuk powstający przy zwarciu w rozdzielni średniego napięcia generuje temperatury rzędu 10 000-20 000 K i ciśnienie fali uderzeniowej potrafiące wyrzucić elementy obudowy na odległość kilku metrów. Górna część rozdzielnicy musi więc znajdować się poniżej strefy, w której przebywają ludzie w normalnym toku pracy a głowa dorosłego pracownika w pozycji stojącej sięga zwykle 1,75-1,85 m, stąd wspomniane minimum 2 m do dolnej krawędzi.

Strefy ochronne wokół rozdzielni przemysłowej

Przepisy definiują konkretne strefy, których nie można naruszyć. Minimalna odległość rozdzielni od materiałów palnych to 1,5 m w przypadku pożaru transformator lub aparatury rozdzielczej potrafi rozgrzać się do temperatury zapłonu drewna czy tworzyw sztucznych w czasie krótszym niż minuta. W obiektach z instalacją gazową obowiązuje bufor co najmniej 2 m, a od rurociągów grzewczych i klimatyzacyjnych 0,5 m, chyba że elementy grzewcze są izolowane termicznie.

Osobne regulacje dotyczą ciągów komunikacyjnych. Rozdzielnia stojąca (wolnostojąca szafa) wymaga 0,8 m wolnej przestrzeni z każdej strony umożliwiającej otwarcie drzwi serwisowych. Jeśli szafa ma szerokość powyżej 1,2 m, wymagany jest dostęp z obu stron, co oznacza korytarz eksploatacyjny o łącznej szerokości minimum 1,6 m. W halach z suwnicami dodatkowo sprawdza się, czy trasa przemieszczania ładunku nie przecina się ze strefą obsługi rozdzielni.

Kiedy NIE montować rozdzielni przemysłowej w danym miejscu

Lokalizacja rozdzielni przemysłowej w piwnicy zalewanej okresowo wodami gruntowymi to błąd kosztujący nieraz setki tysięcy złotych. Równie ryzykowne ustawienie to bezpośrednie sąsiedztwo stanowisk spawalniczych iskry i odpryski metalu potrafią w ciągu kilku miesięcy zniszczyć obudowę i uszkodzić izolację. Niedopuszczalne jest też umieszczanie rozdzielni pod instalacją tryskaczową, chyba że zastosowano obudowę o klasie szczelności co najmniej IP 55.

Jak prawidłowo zmierzyć oś rozdzielnicy krok po kroku

Wyznaczenie osi montażu rozdzielnicy wymaga precyzji rzędu ±5 mm różnica pozornie kosmetyczna, ale przy obudowie o wysokości 80 cm przekłada się na realne przesunięcie względem otworów montażowych. Pomiar zaczyna się od wyznaczenia poziomu gotowej posadzki, a nie wylewki surowej. Grubość warstwy wykończeniowej (panele, płytki, gres) to zwykle 1,5-4 cm pominięcie tego parametru skutkuje zawieszeniem rozdzielnicy zbyt nisko lub zbyt wysoko po ułożeniu podłogi.

Do odmierzania służy poziomica laserowa rzutująca linię poziomą, która pozwala przenieść oś montażu na wszystkie ściany pomieszczenia jednocześnie. Tradycyjna poziomica pęcherzykowa daje dokładność wystarczającą dla krótkich odcinków, ale przy rozstawie ponad 2 m lepiej sprawdza się laser. Oś rozdzielnicy zaznacza się ołówkiem konstrukcyjnym, a nie zwykłym ten drugi znika przy lekkim dotyku.

Procedura krok po kroku

• Krok 1: wyznacz linię posadzki docelowej, dodając do rzędnej wylewki grubość planowanej okładziny.
• Krok 2: odmierz od tej linii w górę wybraną wysokość osi (najczęściej 1,5 m w domu lub 2,0 m w przemyśle) i zaznacz punkt.
• Krok 3: przenieś punkt na sąsiednie ściany przy pomocy lasera, tworząc obwiednię poziomą.
• Krok 4: sprawdź, czy w zaznaczonej strefie nie przebiegają rury, kanały wentylacyjne lub przewody minimalny odstęp od instalacji to 0,5 m.
• Krok 5: wywierć otwory montażowe, uwzględniając materiał ściany (cegła, beton komórkowy, karton-gips).

Dlaczego 1,5 m a nie 1,2 m

Osoby niepełnosprawne ruchowo oraz seniorzy często pytają o obniżenie rozdzielnicy, ponieważ standardowe 1,5 m wydaje się im niedostępne. Warto jednak zauważyć, że większość obudów ma rozłącznik główny w dolnej ćwiartce a więc jego oś i tak wypada na 1,1-1,2 m. Manipulacja mniejszymi bezpiecznikami wymaga już nieco wyższego sięgnięcia, ale rzadko wykonywana jest w pośpiechu. Odwrotnie: w sytuacji awaryjnej liczy się szybki dostęp do odcięcia zasilania, a ten jest sprawniejszy na poziomie 1,5 m niż przy samej podłodze.

Materiał ściany a nośność mocowania

Rozdzielnica 36-modułowa waży około 8-12 kg bez wyposażenia, ale wraz z aparaturą (rozłączniki, wyłączniki różnicowoprądowe, złączki) masa rośnie do 25-35 kg. W ścianie z cegły pełnej wystarczą kołki rozporowe 8 mm. Beton komórkowy wymaga kotew chemicznych, bo zwykłe kołki wyrywają się pod obciążeniem. Płyta kartonowo-gipsowa o grubości 12,5 mm utrzyma rozdzielnicę wyłącznie na profilu nośnym CW 75 lub grubszym mocowanie bezpośrednio w płytę grozi wyrwaniem przy pierwszym silniejszym pociągnięciu drzwiczek.

Tabela porównawcza wysokości montażu w różnych obiektach

Wysokość rozdzielnicy to parametr, który łatwo zignorować na etapie projektu, a potem latem żałować, gdy trzeba się schylać przy każdej wymianie bezpiecznika albo co gorsza gdy nie uda się szybko odciąć zasilania w sytuacji awaryjnej. Odpowiednie wypoziomowanie i zachowanie minimalnych odległości od instalacji gazowej, grzewczej i materiałów palnych decyduje o tym, czy rozdzielnica będzie służyła bezproblemowo przez 30 lat, czy też stanie się wąskim gardłem całej instalacji.

Przed zamówieniem obudowy warto naszkicować rozdzielnicę w skali 1:1 na ścianie starej sztuczki elektryków polegająca na wycięciu kartonowego szablonu. Pozwala to zobaczyć, czy po zamontowaniu drzwiczki nie będą kolidowały z futryną, a same moduły pozostaną czytelne bez latarki.

Próba samodzielnego przesunięcia rozdzielnicy bez wyłączenia zasilania i weryfikacji braku napięcia miernikiem to prosta droga do porażenia prądem o napięciu 230 V lub 400 V. Każda ingerencja w położenie rozdzielnicy wymaga uprawnień SEP co najmniej grupy 1.

Źródła: PN-HD 60364 instalacje elektryczne niskiego napięcia; PN-EN 61439 rozdzielnice niskonapięciowe; Rozporządzenie Ministra Infrastruktury i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie; wytyczne SEP dotyczące eksploatacji urządzeń elektroenergetycznych.
