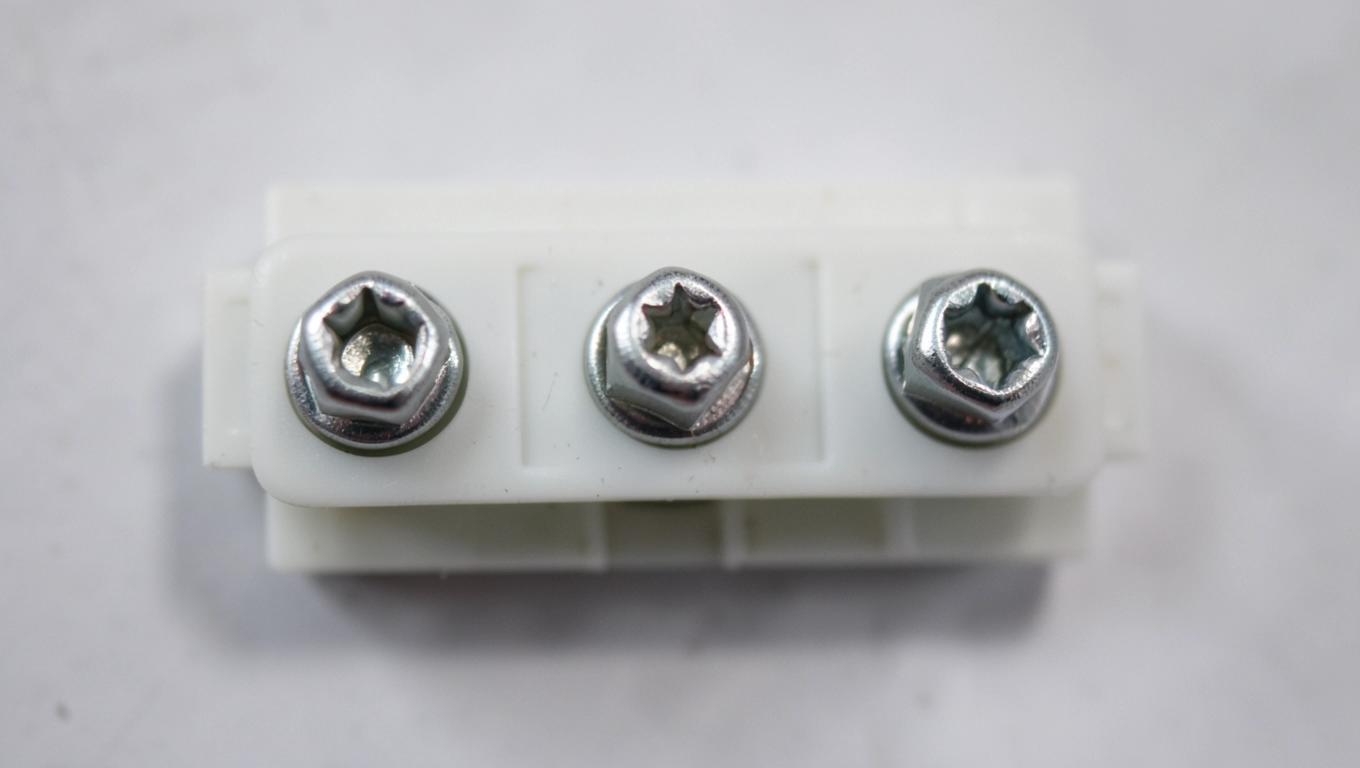

Listwa zaciskowa 16 mm² – na co zwrócić uwagę przed zakupem?

Do czego wykorzystasz listwę 12-torową w rozdzielni?

Listwa zaciskowa 16 mm² sprawdza się wszędzie tam, gdzie spotykają się grube przewody zasilające i potrzeba rozdzielenia fazy lub neutralnego na kilka obwodów. Dwanaście torów to wygodny kompromis między kompaktową budową a wystarczającą rezerwą miejsca, dlatego tak chętnie trafia do domowych rozdzielnic, garażowych warsztatów i niewielkich szaf sterowniczych. Zanim jednak podłączysz pod nią cokolwiek, upewnij się, że rozumiesz, co dokładnie kryje się pod wydrukowanymi na obudowie wartościami 76 A i 750 V oraz dlaczego te liczby mają realne przełożenie na bezpieczeństwo twojej instalacji.

• Do czego wykorzystasz listwę 12-torową w rozdzielni?
• Jak prawidłowo podłączyć listwę zaciskową 16 mm²?
• Listwa SIMET vs WAGO vs kostka ceramiczna co wybrać?
• Najczęstsze pytania o listwy zaciskowe 16 mm²

Prąd znamionowy 76 A oznacza w praktyce, że przez pojedynczy tor możesz bezpiecznie przepuścić obciążenie ciągłe rzędu 17,5 kW przy napięciu 230 V. To wystarczy do zasilenia spawarki inwerterowej, pieca elektrycznego z grzałką 18 kW, ładowarki samochodowej do 16 A czy trójfazowego silnika pompy ciepła. Producent podaje tę wartość dla pracy ciągłej, dlatego przy projektowaniu obwodu warto trzymać się zasady 80% obciążenia nominalnego, inaczej złącze zacznie się nadmiernie nagrzewać, a śruba z czasem straci docisk.

Napięcie znamionowe 750 V nie jest przypadkowe i wynika z normy EN 60998, według której certyfikowane są złączki do instalacji przemysłowych. W domu czy warsztacie tak wysoka wartość nigdy nie zostanie osiągnięta, ale jej obecność gwarantuje, że izolacja wytrzywa przepięcia łączeniowe i udary atmosferyczne o wiele lepiej niż w tańszych odpowiednikach bez certyfikatu.

Listwa zaciskowa 16 mm² 12 torów na szynę TH-35 to najczęściej wybierany format w polskich rozdzielnicach. Mocuje się ją na standardowej szynie DIN za pomocą sprężystych stopek, a przewody wpadają w tunele śrubowe rozmieszczone co około 18 mm.

W garażu z dwunastoma obwodami najczęściej schemat wygląda tak: na listwę wpadają trzy fazy L1, L2, L3 z zasilania głównego, dalej każda zasila cztery jednofazowe zabezpieczenia nadprądowe. Neutralny N i ochronny PE prowadzone są na osobnych listwach obok. W tej konfiguracji listwa pełni rolę węzła rozdzielczego, w którym zbiegają się wszystkie przewody fazowe przed wyjściem do poszczególnych obwodów odbiorczych.

Na zewnątrz złączkę chroni obudowa z poliamidu PA66 wypełnionego włóknem szklanym, materiału o klasie palności V-0 wg UL94. Samogasnący plastik gaśnie w ciągu dziesięciu sekund od usunięcia źródła ognia i nie podtrzymuje płomienia, co w zamkniętej rozdzielnicy ratuje cały budynek, gdyby doszło do zwarcia łukowego. Dlatego wybór złączki z certyfikatem CE i oznaczeniem producenta Simet ma realne znaczenie, a pozorna oszczędność na produkcie bez nazwy potrafi kosztować znacznie więcej niż kilkanaście złotych różnicy.

Jak prawidłowo podłączyć listwę zaciskową 16 mm²?

Samo podłączenie trwa dosłownie pięć minut, ale pominięcie któregokolwiek z poniższych kroków grozi przegrzaniem styku, wypaleniem izolacji albo, w najgorszym wypadku, pożarem. Traktuj więc listwę jak każdy inny odbiornik prądu: z szacunkiem dla praw fizyki i z pełną świadomością, że prąd płynący przez zbyt słaby styk robi dokładnie to samo, co prąd płynący przez zbyt słaby bezpiecznik.

Przed jakąkolwiek pracą wyłącz napięcie zasilania, zabezpiecz wyłącznik główny przed przypadkowym załączeniem i sprawdź próbnikiem napięcia brak potencjału na wszystkich torach, które zamierzasz dotykać.

Krok pierwszy to dobór przewodu. Przekrój 16 mm² odpowiada prądowi znamionowemu 76 A i współgra z zabezpieczeniem nadprądowym C80 lub B80 w rozdzielnicy. Cieńsza żyła, nawet jeśli zmieści się w tunelu śrubowym, będzie się nadmiernie nagrzewać w miejscu styku, bo rezystancja przejścia rośnie proporcjonalnie do niedopasowania powierzchni. Grubsza żyła, powyżej 25 mm², nie wejdzie prawidłowo pod śrubę i docisk będzie niejednorodny.

Krok drugi to przygotowanie końca przewodu. Zdejmuj izolację na długości odpowiadającej głębokości tunelu plus pięć milimetrów zapasu. Skręcaj żyły wielodrutowe, aby zapobiec rozwłókieniu, a na końcu stosuj tulejki typu HI zgodne z PN-EN 60228. Zaprasowana tulejka zapobiega "wyciekaniu" drutów spod śruby i gwarantuje, że cały przekrój bierze udział w przewodzeniu.

Krok trzeci to osadzenie przewodu i wstępne dokręcenie. Wsuń żyłę do tunelu, upewnij się, że izolacja kończy się jeden milimetr przed krawędzią zacisku, i dokręć śrubę ręcznie do pierwszego oporu. Dopiero teraz sięgnij po momentówkę, bo dokręcanie siłowo bez kontroli momentu prowadzi albo do luźnego styku, albo do urwania gwintu.

Krok czwarty to kontrola momentu. Producent podaje wartość 2,5 do 3 Nm dla śrub M5 w złączkach 16 mm². Przy zbyt małym docisku rezystancja przejścia rośnie, przy zbyt dużym śruba rozciąga się plastycznie i po kilku cyklach grzania przestaje dociskać. Momentówka kalibrowana przynajmniej raz w roku to jedyne sensowne narzędzie do tej czynności.

Krok piąty to oznaczenie obwodu i test. Przykręć do listwy oznacznik samoprzylepny albo wsunęty w slot szyny TH, zapisz numer obwodu i zabezpieczenia, które z niego wychodzi. Po zakończeniu wszystkich połączeń załącz napięcie, zmierz spadek napięcia na zacisku pod obciążeniem i porównaj z wartością obliczeniową. Spadek powyżej 50 mV przy prądzie znamionowym oznacza, że któryś styk wymaga poprawki.

Listwa SIMET vs WAGO vs kostka ceramiczna co wybrać?

Trzy rozwiązania, trzy zupełnie inne filozofie łączenia przewodów. Listwa zaciskowa gwintowa to klasyka sprawdzona w milionach rozdzielnic na całym świecie, złączka sprężynowa WAGO to wygoda i szybkość montażu, kostka ceramiczna to tanie rozwiązanie z czasów, gdy bezpieczeństwa w instalacjach nie traktowano priorytetowo. Każda z tych opcji ma swoje miejsce, ale tylko jedna z nich wytrzymuje 76 A na pojedynczym torze bez przegrzania styku.

Listwa zaciskowa elektryczna 16 mm² wygrywa tam, gdzie liczy się obciążalność długotrwała i pewność połączenia śrubowego. Śruba M5 dociska żyłę z powtarzalną siłą, a po każdym przeglądzie wystarczy dociągnąć złącze, by odzyskać pełny kontakt. Przy 76 A i przekroju 16 mm² połączenie śrubowe nie ma praktycznie żadnej konkurencji, bo sprężynka WAGO w takim prądzie zaczyna się grzać powyżej normy, a ceramiczna kostka po prostu nie przyjmie tak grubej żyły.

Złączki WAGO typu 221 doskonale sprawdzają się w obwodach oświetleniowych, gniazdkowych i sygnałowych, czyli wszędzie tam, gdzie prąd nie przekracza 16-25 A. Ich dźwignia sprężynowa pozwala podłączyć przewód w sekundę i równie szybko go odłączyć, co w serwisie automatyki jest bezcenne. Nie używaj ich jednak jako głównego węzła rozdzielczego dla obwodów siłowych, bo pojemność zacisku jest ograniczona, a przy prądzie 50 A i wyżej sprężyna zaczyna tracić elastyczność.

Kostka ceramiczna została wymyślona w czasach, gdy instalacje były mniejsze, a prądy niższe. Wpuszczana pod śrubkę żyła aluminiowa tleniuje się w ciągu kilku miesięcy, docisk słabnie i powstaje punkt grzejny. Jeśli w remontowanym budynku natkniesz się na stare kostki z objawami korozji, wymień je bez żalu. Kosztują grosze, ale ryzyko pożaru, jakie generują, jest nieproporcjonalnie wysokie. Kostka ceramiczna nie ma żadnego uzasadnienia w nowej instalacji, nawet przy 16 mm², bo nie spełnia współczesnych wymagań normy EN 60998.

Nie używaj listwy śrubowej tam, gdzie potrzebujesz szybkiego, jednorazowego podłączenia próbnego albo plątaniny przewodów sygnałowych, gdzie śrubą trudno byłoby operować. Nie używaj WAGO tam, gdzie prąd znamionowy przekracza 57 A, a ceramicznej kostki nie używaj w zasadzie nigdzie w nowej instalacji. Wybór zależy więc od tego, jakie obciążenie popłynie przez węzeł, jak często planujesz przy nim grzebać i jakiej klasy bezpieczeństwa wymaga klient końcowy.

Najczęstsze pytania o listwy zaciskowe 16 mm²

Elektrycy i inwestorzy zadają bardzo podobne pytania niezależnie od regionu, w którym pracują. Poniższe odpowiedzi wynikają z praktyki montażowej i obowiązujących norm, a nie z katalogów producenta.

Jaki przewód zastosować pod listwę 16 mm²? Przewód miedziany jednożyłowy YDYp 16 mm² lub wielodrutowy z zaprasowaną tulejką HI 16/18. Linka bez tulejki będzie się rozwłókić pod śrubą i zwiększa rezystancję styku. Aluminium wymaga pasty kontaktowej i tulejek BiAl, inaczej warstwa tlenku odetnie przepływ w ciągu kilku tygodni.

Czy można łączyć drut z linką? Tak, ale wyłącznie przy użyciu tulejki zaprasowanej na obu końcach, identycznej na drucie i lince. Bez tulejki śruba zaciska się nierównomiernie, bo drut jest sztywny, a linka poddaje się plastycznie, tworząc punkt grzejny.

Ile amperów wytrzyma listwa zaciskowa 16 mm²? Ciągle 76 A, krótkotrwale do 100 A w zależności od warunków chłodzenia. W praktyce obciążenie ciągłe powinno wynosić maksymalnie 60 A, czyli 80% wartości znamionowej, co mieści się w typowym projekcie rozdzielnicy z zabezpieczeniem C63.

Czy listwa gwintowa nadaje się do przewodu aluminiowego 16 mm²? Tak, pod warunkiem użycia pasty kontaktowej i tulejek BiAl. Aluminium ma tendencję do "płynięcia" pod dociskiem, dlatego po roku od pierwszego montażu zaleca się kontrolę momentu i ewentualne dociągnięcie. Bez tej konserwacji połączenie się poluzuje i zacznie grzać.

Jakie akcesoria warto dokupić do kompletu? Szynę TH-35 o długości równej obudowie rozdzielnicy, tulejki HI 16 mm², oznaczniki samoprzylepne do identyfikacji obwodów, zaciski końcowe do mocowania kabli oraz peszel ochronny dla każdego przewodu wychodzącego z listwy. Komplet tych elementów kosztuje kilkanaście złotych i stanowi absolutne minimum przyzwoitego montażu.

Pełne dane techniczne, wymiary, momenty dokręcania i certyfikaty znajdziesz w katalogu producenta. Specyfikacja listwy zaciskowej 16 mm² 12 torów jest dostępna publicznie w kartach katalogowych dystrybutorów branżowych oraz w bazach katalogowych producentów polskich złączek elektrotechnicznych, na przykład w repozytorium katalogów PDF oznaczonych symbolem LTF12-16.

Jeśli planujesz zakup, zwróć uwagę nie tylko na cenę samej listwy, ale też na dostępność tulejek HI i oznaczników w tym samym kanale dystrybucji. Komplet elementów od jednego dostawcy to szybsza realizacja zamówienia i pewność, że żaden drobny detal nie zatrzyma pracy na pół dnia. Listwa zaciskowa elektryczna 16mm2 montowana na szynie TH-35 pozostaje najrozsądniejszym wyborem do każdej rozdzielnicy wymagającej trwałego połączenia śrubowego przy prądzie do 76 A.

Źródła danych i normy: EN 60998-1 (złączki do przewodów miedzianych), EN 60228 (przewody i żyły), UL94 V-0 (klasa palności izolacji), PN-HD 60364 (instalacje elektryczne niskiego napięcia), katalogi producentów polskich złączek elektrotechnicznych oraz publicznie dostępne bazy kart katalogowych z oznaczeniami LTF12-16.
