Listwa zaciskowa elektryczna – jak dobrać, by instalacja działała bezawaryjnie

Zły kolor listwy ochronnej, zbyt ciasny zacisk na przewodzie 10 mm², listwa sprężynowa tam, gdzie wymagana jest śrubowa. To trzy błędy, które kosztują najwięcej: czasu, nerwów i pieniędzy. Listwa zaciskowa elektryczna to pozornie prosty element, a jednak właśnie od niej zależy, czy instalacja przejdzie pomiary odbiorcze za pierwszym razem. W tekście znajdziesz pełny przegląd typów, kolorystykę PE/N/L zgodną z polskimi normami, tabelę doboru przekroju oraz wskazówki montażowe, które wynikają z fizyki styku, a nie z katalogowej marketingowej nowomowy.

• Rodzaje listew zaciskowych śrubowe, sprężynowe, Push-in i na szynę TH35
• Jak dobrać listwę zaciskową do przekroju przewodu i napięcia
• Kolory listew zaciskowych PE, N i L w rozdzielni znaczenie i rozmieszczenie
• Normy PN-EN 60947-7-1 i bezpieczeństwo montażu listew zaciskowych
• Porównanie producentów obecnych na polskim rynku
• Najczęściej zadawane pytania

Rodzaje listew zaciskowych śrubowe, sprężynowe, Push-in i na szynę TH35

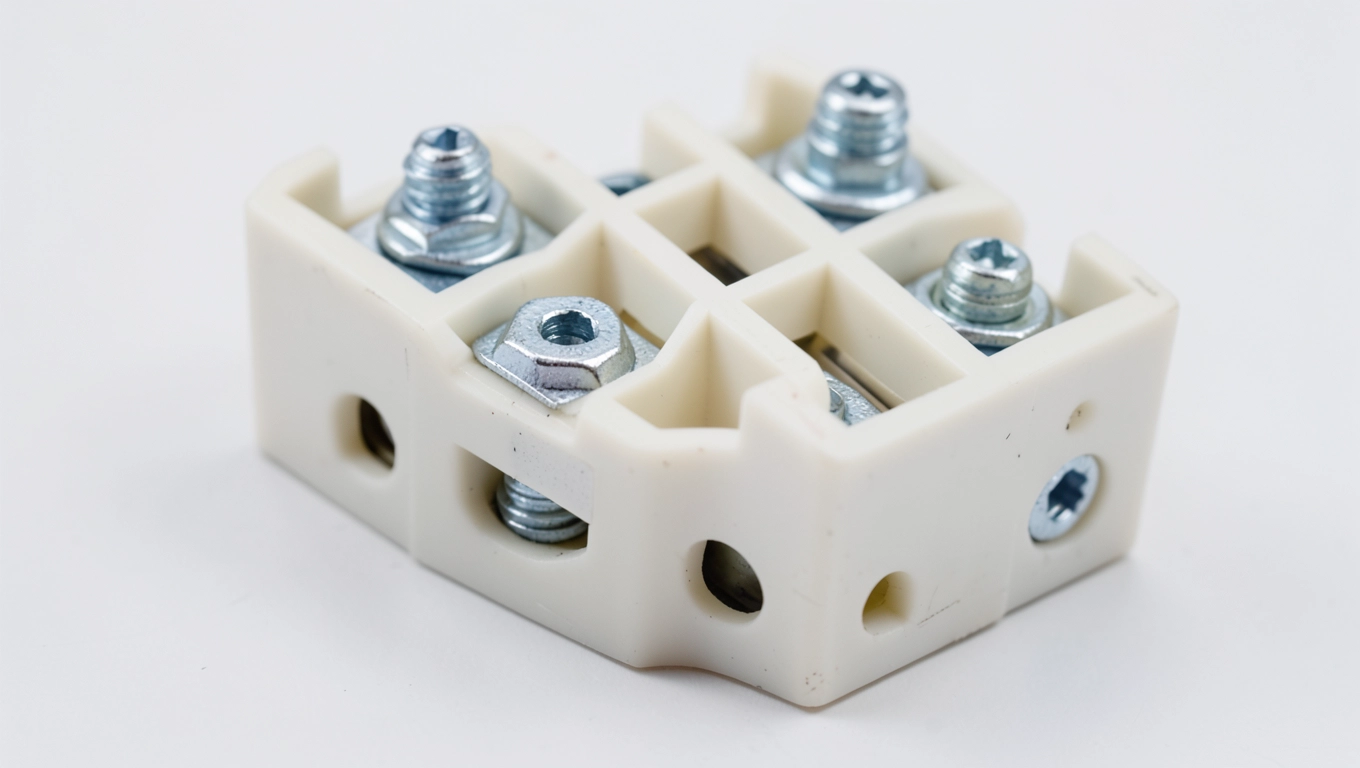

Na pierwszy rzut oka wszystkie listwy wyglądają podobnie: plastikowy korpus, metalowa szyna, otwory na przewody. Różnica tkwi w mechanice styku, a to ona decyduje o trwałości połączenia. Śrubowe zaciski działają na zasadzie docisku gwintowego. Moment obrotowy 0,8-1,2 Nm dla przekroju 4 mm² gwarantuje siłę, która nie poluzuje się nawet po dziesięciu latach pracy w szafie grzanej przez sąsiednie styczniki.

Sprężynowe listwy (oznaczane często jako ZUS lub PTU) wykorzystują sprężynę płaskową, która dociska przewód do szyny miedzianej. Montaż przebiega błyskawicznie, bo wystarczy wcisnąć odizolowany przewód. Mechanizm ten ma jednak ograniczenie: przekroje powyżej 16 mm² wymagają już siły, której dłoń bez narzędzia nie zapewni. Dlatego w obwodach siłowych królują zaciski śrubowe.

Push-in to trzecia generacja zacisków. Otwór stożkowy prowadzi przewód bezpośrednio do szyny, a mechanizm zapadkowy blokuje go w ułamku sekundy. Fizyka tego rozwiązania polega na zwiększonym nacisku powierzchniowym w punkcie styku. Dla przewodów miedzianych linkowych warto stosować tulejki, bo pojedyncze druciki mogą się „prześlizgnąć" przez zapadkę, jeśli ich średnica jest zbyt mała.

Montaż na szynę TH35 i warianty wielotorowe

Szyna TH35 (szerokość 35 mm, profil omega) to standard europejski od lat 90. Listwa na szynę TH35 zatrzaskuje się na profilu jednym ruchem, a dodatkowy otwór w środku korpusu pozwala na montaż śrubowy przy dużych wibracjach, na przykład w szafach przy prasach hydraulicznych. Warianty wielotorowe (ZU 5-torowe, ZU 10-torowe) umożliwiają podłączenie kilkunastu przewodów w jednym bloku, co oszczędza miejsce w rozdzielnicy mieszkaniowej nawet o 30%.

Kiedy nie stosować danego typu? Listew sprężynowych unikaj w obwodach narażonych na wibracje (pompy, sprężarki), bo cykliczne drgania mogą z czasem osłabić siłę docisku. Push-in nie sprawdzi się w przewodach aluminiowych. Aluminium „płynie" pod naciskiem, więc po kilku miesiącach zacisk traci szczelność. W takich instalacjach pozostaje klasyczna śrubowa z podkładką sprężystą.

Jak dobrać listwę zaciskową do przekroju przewodu i napięcia

Dobór zaczyna się od trzech liczb: przekroju przewodu, napięcia znamionowego obwodu i prądu obciążenia. Przekrój wyznacza zakres zacisku (od-do), ale prąd narzuca wartość znamionową listwy. Listwa 2,5 mm² wytrzyma 24 A, lecz jeśli w obwodzie płynie 20 A, jej temperatura pracy wzrośnie o około 30 K. To wciąż w normie, ale przyciasno.

Napięcie znamionowe listwy musi pokrywać napięcie instalacji. W warunkach domowych 230/400 V, więc typowe 800 V daje spory zapas. W instalacjach fotowoltaicznych po stronie DC napięcie stringu sięga 600-1000 V, co wymaga listew o napięciu znamionowym minimum 1000 V DC. To zupełnie inna kategoria produktu, o innej odległości izolacyjnej między torami prądowymi.

Tabela szybkiego doboru

Przekrój 16 mm² wymaga listwy co najmniej LZ 25, bo zacisk na 16 mm² przy prądzie 80 A będzie się przegrzewał. Zasada jest prosta: lepiej wybrać listwę o jeden rozmiar większą, niż ryzykować luźny styk. Luźny styk to najczęstsza przyczyna pożarów instalacji elektrycznych w budynkach mieszkalnych, a temperatura powyżej 90°C na zacisku potrafi stopić poliamid PA66 w ciągu kilkunastu minut.

Przy zakupie hurtowym (powyżej 100 sztuk) większość dystrybutorów oferuje rabaty rzędu 15-25%. Warto pytać o partie z tego samego cyklu produkcyjnego, bo listwy różnych serii mogą się minimalnie różnić wymiarem, co utrudnia montaż na sąsiednich zatrzaskach. Ceny katalogowe zaczynają się od 3 PLN za najprostszą listwę 2,5 mm², a kończą na 40-60 PLN za modele 50-70 mm² z mosiężną szyną.

Kolory listew zaciskowych PE, N i L w rozdzielni znaczenie i rozmieszczenie

Kolorystyka listew to nie kaprys producenta, lecz wymóg normy PN-HD 60364-5-51, która implementuje zasady międzynarodowe. W polskich rozdzielniach obowiązuje schemat: szary lub czarny dla fazy (L), niebieski dla przewodu neutralnego (N) i żółto-zielony dla ochronnego (PE). Rozróżnienie kolorów eliminuje pomyłki przy serwisie, kiedy elektryk otwiera szafę po pięciu latach od montażu.

Listwa fazowa (L) bywa szara, ale w wielu rozwiązaniach producenta kolor zależy od przekroju lub serii. Najważniejsze, by listwy L, N i PE różniły się wizualnie w obrębie tej samej rozdzielnicy. Listwy PE mają często szerszy korpus lub dodatkowy oznacznik, bo przewód ochronny nie może być przypadkowo odłączony pod napięciem.

Opis rozmieszczenia w rozdzielnicy mieszkaniowej

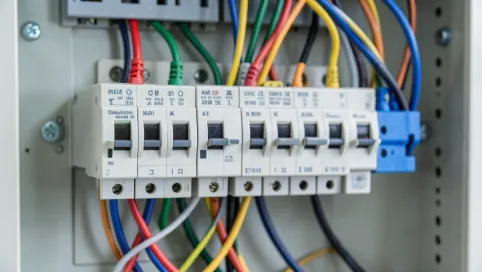

Wyobraź sobie typową rozdzielnię 24-modułową. Na dole szyny TH35 biegnie listwa PE (żółto-zielona) o przekroju 10 mm², do której spływają wszystkie żyły ochronne z obwodów. Tuż nad nią, w odległości jednego modułu, listwa N (niebieska) tego samego przekroju. Nad nimi umieszczone są wyłączniki nadprądowe, a przewody fazowe dochodzą do listwy zbiorczej L (szarej) umieszczonej na górze rozdzielnicy lub w jej prawym boku.

Dlaczego PE i N idą na dole? Bo taki układ ułatwia prowadzenie przewodów w korytkach, które zwykle wchodzą do rozdzielnicy od dołu. Listwa zbiorcza L na górze pozwala skrócić połączenia do rozłącznika głównego. W rozdzielnicach przemysłowych z szynami miedzianymi 40×4 mm kolejność bywa inna, ale zasada kolorów pozostaje niezmienna.

W nowoczesnych rozdzielnicach domowych coraz częściej stosuje się listwy z uchwytem mostkującym, które pozwalają połączyć ze sobą kilka sąsiednich zacisków. Mostek fabryczny zastępuje ręczne skręcanie przewodów, co obniża rezystancję przejścia o około 30% w porównaniu z tradycyjnym łączeniem drutowym.

Normy PN-EN 60947-7-1 i bezpieczeństwo montażu listew zaciskowych

Norma PN-EN 60947-7-1 to europejski standard dla listew zaciskowych do przewodów miedzianych. Określa wymiary, wytrzymałość dielektryczną, odporność na zwarcia i warunki prób. Każda listwa z certyfikatem przeszła test prądem zwarciowym 6 kA przez 1 sekundę. Listwa bez certyfikatu może mieć taki sam kształt, lecz jej szyna wewnętrzna stopi się przy pierwszym poważnym przeciążeniu.

Montaż zaczyna się od wyłączenia napięcia i sprawdzenia braku fazy wskaźnikiem. To oczywistość, ale statystyka wypadków przy pracach elektrycznych pokazuje, że co piąty wypadek zdarza się w obwodzie uznanym za wyłączony. Drugi krok to odizolowanie przewodu na długości 10-12 mm dla przekroju 2,5 mm², 14-16 mm dla 10 mm². Zbyt krótkie odizolowanie oznacza, że docisk obejmie izolację, zbyt długie że odsłonięty rdzeń wystanie poza listwę.

Dokręcanie i momenty obrotowe

Moment obrotowy to nie sugestia, lecz wymóg normy. Dla listwy 2,5 mm² wynosi on 0,4-0,6 Nm, dla 10 mm² 1,5-2,0 Nm, dla 50 mm² 6,0-8,0 Nm. Klucz dynamometryczny to tanie narzędzie (80-200 PLN), które zwraca się przy pierwszym poważnym projekcie. Ręczne „dokręcenie na czucie" daje rozrzut ±40%, a to zbyt dużo, by zapewnić powtarzalność styku.

Przed pierwszym załączeniem napięcia warto wykonać pomiar rezystancji izolacji. Miernik przy napięciu 500 V DC powinien wskazać co najmniej 0,5 MΩ dla obwodu 230 V. Niższa wartość sygnalizuje uszkodzenie izolacji przewodu lub zawilgocenie listwy. W rozdzielnicach narażonych na wilgoć (piwnice, garaże) stosuje się listwy o klasie ochrony IP20 z zamkniętymi otworami lub dodatkowe osłony zacisków.

Porównanie producentów obecnych na polskim rynku

Na półce hurtowni elektrycznej w Polsce znajdziesz kilkunastu producentów listew. Poniższa tabela zbiera tych, których oferta najczęściej pojawia się w projektach wykonawczych i kosztorysach. Ceny mają charakter orientacyjny i dotyczą pojedynczych sztuk w detalu; przy zakupie pełnych opakowań (zwykle 50 lub 100 sztuk) różnica sięga 15-25% w dół.

Wybór między producentami sprowadza się do trzech kryteriów: dostępności serii w Twoim regionie, kompatybilności z resztą osprzętu w rozdzielnicy (rozstaw zatrzasków, profil szyny) oraz gwarancji technicznej. Jeśli rozdzielnica zawiera już aparaty jednego systemu, listwa innego producenta może wymagać dodatkowego adaptera.

Najczęściej zadawane pytania

Czym różni się listwa LZ 4×10 od ZU 5-torowej?

Listwa LZ 4×10 to cztery niezależne zaciski na przekrój do 10 mm², montowane obok siebie. ZU 5-torowa to pięć zacisków połączonych wewnętrznie mostkiem, przeznaczonych do rozdziału jednego potencjału (np. fazy L) na pięć obwodów. Różnica praktyczna: w LZ każdy tor jest galwanicznie oddzielony, w ZU pięć przewodów to elektrycznie jeden punkt.

Czy listwy aluminiowe mają sens w instalacjach domowych?

Stopy aluminium są dziś stosowane w listwach do rozdzielnic przemysłowych, gdzie zysk na wadze i cenie miedzianej szyny jest znaczący. W domu różnica w cenie nie uzasadnia ryzyka, bo aluminium wymaga regularnego dokręcania po pierwszym roku eksploatacji. Domowe instalacje lepiej pozostawić listwom z szyną miedzianą lub mosiężną.

Jak gęsto można montować listwy na szynie TH35?

Standardowy raster to 5 mm (jeden moduł). W praktyce obudowy listew mają szerokość 5, 6, 8, 10 lub 12 mm, więc trzeba liczyć moduły zajmowane w rozdzielnicy. Dla przekroju 50 mm² listwa zajmuje zwykle 16-20 mm, czyli ponad trzy moduły. Przy planowaniu rozdzielnicy warto zostawić 20% zapasu miejsca na rozbudowę.

Źródła i normy

PN-EN 60947-7-1:2010 Aparatura rozdzielcza i sterownicza niskonapięciowa. Część 7-1: Osprzęt pomocniczy. Listwy zaciskowe do przewodów miedzianych (pkpn.pl)

PN-HD 60364-5-51:2014 Instalacje elektryczne niskiego napięcia. Część 5-51: Dobór urządzeń i instalacji. Postanowienia ogólne (pkn.pl)

DIN 46228 Tulejki zaciskane do przewodów linkowych (din.de)

Karty katalogowe producentów: Ergom, Pawbol, Simet, Hager, Elektro-Met, F-elektro (dostępne w wyszukiwarce kart technicznych)
