Ogrzewanie podłogowe elektryczne montaż: instrukcja krok po kroku

Redakcja 2025-05-16 19:17 / Aktualizacja: 2025-09-08 12:13:51 | Udostępnij:

Wybór między matami a kablami, właściwe zaplanowanie mocy i decyzja: „robię sam czy dzwonię do elektryka” — to najczęstsze dylematy przy ogrzewaniu podłogowym elektrycznym. Ten tekst skupi się na trzech wątkach: dobór mocy i rozmieszczenia elementów, przygotowanie i montaż krok po kroku oraz pomiary i zabezpieczenia elektryczne wymagane przed uruchomieniem. Jeśli szukasz instrukcji, która pokaże konkretne wartości, miejsca czujnika i realne liczby kosztów — jesteś we właściwym miejscu.

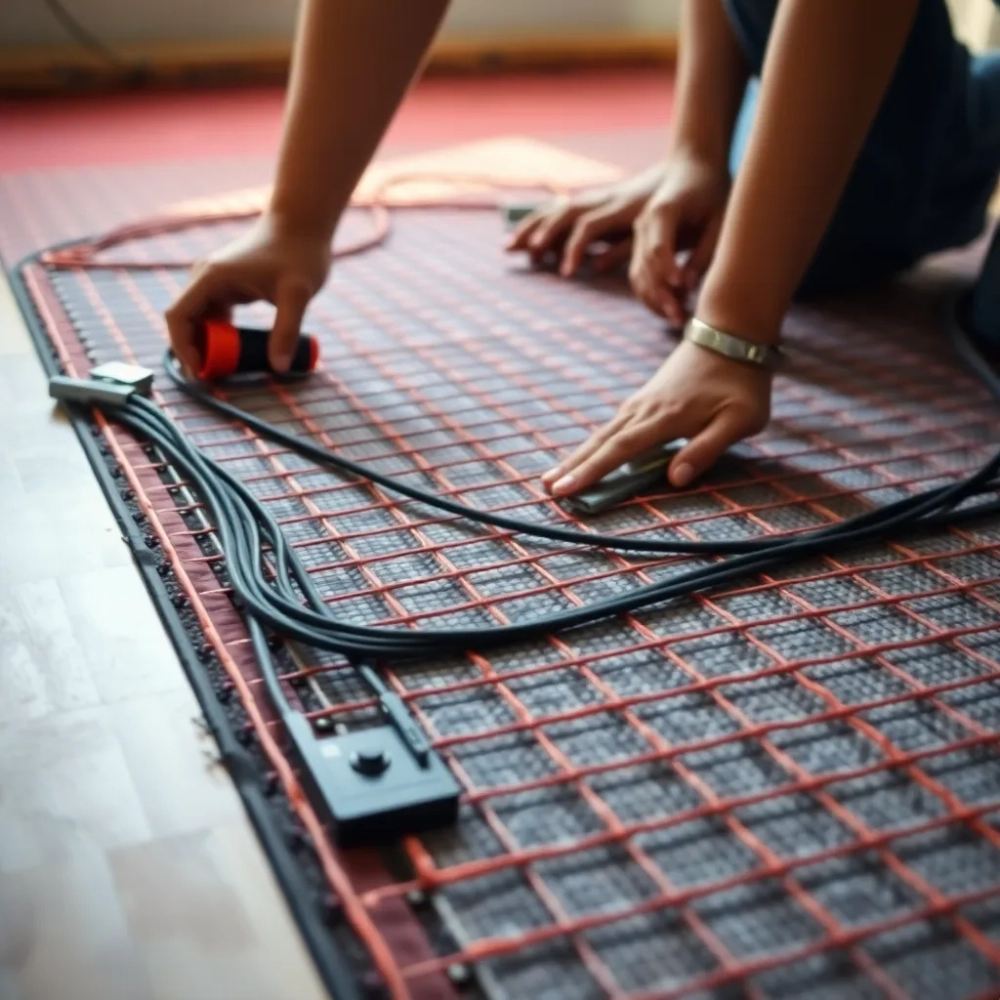

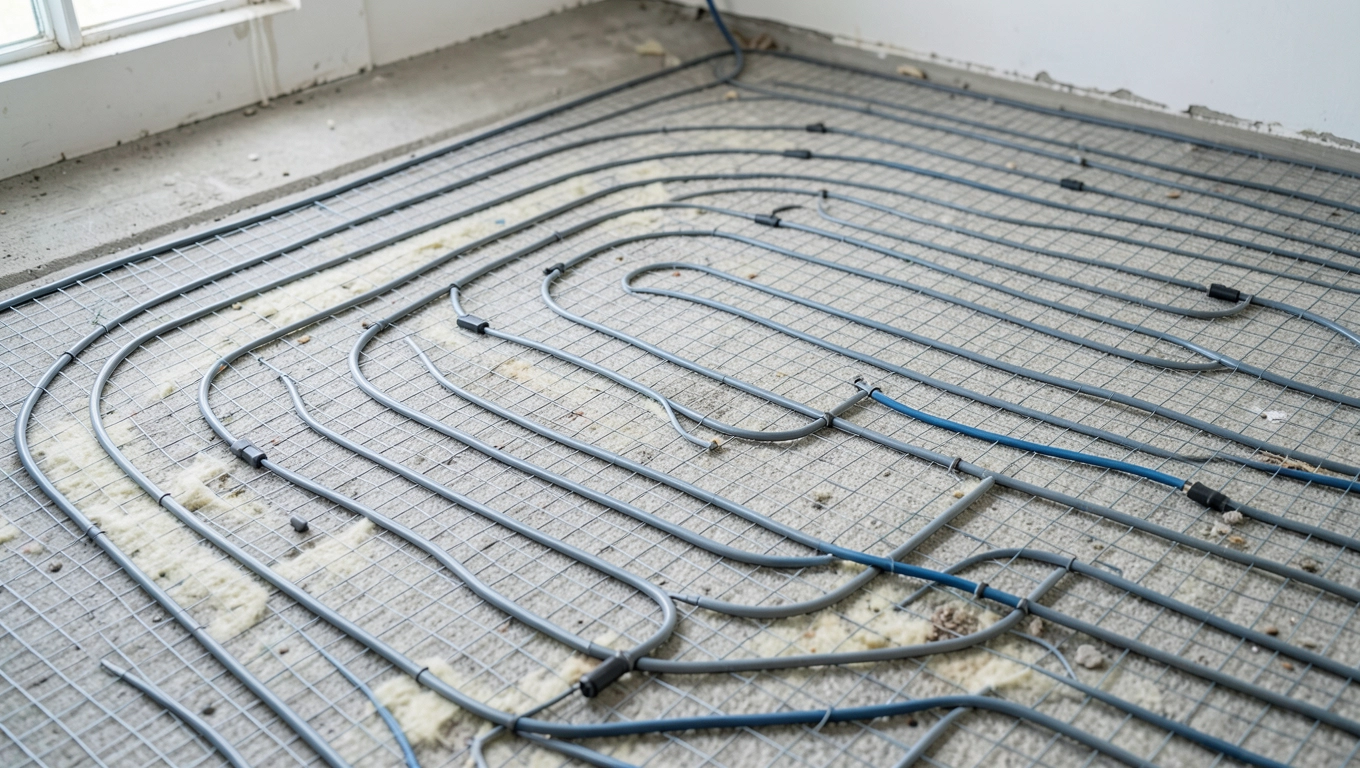

Ogrzewanie podłogowe elektryczne montaż

Analiza podstawowych parametrów dla dwóch typów rozwiązań (wartości orientacyjne):

Typ Moc (W/m²) Koszt materiału (PLN/m²) Dodatkowa grubość (mm) Przykładowy opór (Ω dla 1 m²)
Maty samoprzylepne 150 120 3–6 ~353
Kabel grzewczy (pętle) 120 (zakres 100–150) 80 25–40 (jastrych) ~441
Mata niskomocowa (panele) 80–100 140 3–6 ~529 (przy 100 W)

Dane w tabeli pokazują dwie rzeczy od razu: maty zabierają najmniej miejsca i szybciej osiągają gotowość pod płytki, ale są droższe za metr kwadratowy; kabel jest tańszy w materiale, ale wymaga grubszego jastrychu i dłuższego czasu wiązania. Przykład kalkulacji dla pokoju 10 m²: maty 1200 PLN (materiał) + regulator 350 PLN + montaż 1 000 PLN ≈ 2 550 PLN; kabel 800 PLN + regulator 350 PLN + montaż 1 200 PLN ≈ 2 350 PLN — różnica zależy od złożoności kła­dzenia i grubości warstwy wyrównującej.

Planowanie mocy i rozmieszczenia mat i kabli

Najważniejsze: określ, czy ogrzewanie ma być głównym źródłem ciepła czy tylko dogrzewaniem. Jeśli ma być główne, planuj 120–150 W/m²; dla dogrzewania wystarczy 60–100 W/m². Oblicz też straty cieplne dla pomieszczenia — im większe straty, tym wyższa wymagana moc. Pamiętaj, że pod meblami stałymi mat nie układa się.

Zobacz także: Ile prądu zużywa elektryczne ogrzewanie podłogowe

Rozmieszczenie: zostaw 5–10 cm od ścian i 10–20 cm od stałych zabudów jak wanna czy szafy. Czujnik temperatury podłogi umieść między przewodami, nie nad nimi, na wysokości środka warstwy klejowej lub jastrychu. Sporządź rysunek instalacji z długościami pętli i przewidzianą mocą dla każdej strefy — to ułatwia dobór zabezpieczeń i przewodów.

Przykładowe kryterium obciążenia: 10 m² × 150 W/m² = 1 500 W → I = 1 500/230 ≈ 6,5 A. Dla 30 m² (4 500 W) prąd ≈ 19,6 A — trzeba rozdzielić na dwie lub więcej faz/kanałów. Zapisz sumę mocy w projekcie i dopasuj liczbę obwodów do wartości bezpieczników instalacyjnych.

Przygotowanie podłoża: równe, gładkie i czyste

Podłoże musi być równe i nośne. Dopuszczalna nierówność dla płytek to zwykle 2–3 mm na 2 m; większe różnice wygładź masą samopoziomującą. Usuń kurz, tłuste plamy i luźne fragmenty; powierzchnię zagruntuj. Wilgotność podłoża sprawdź wilgotnościomierzem i dopilnuj suszenia przed montażem.

Zobacz także: Jakie panele na ogrzewanie podłogowe elektryczne?

Jeżeli stosujesz samopoziomujące masy, wybierz produkt zgodny z ogrzewaniem podłogowym i przestrzegaj minimalnych i maksymalnych warstw. Cementowy jastrych wymaga dłuższego czasu wiązania — przed uruchomieniem ogrzewania odczekaj zwykle 21–28 dni, a przy cienkowarstwowych zaprawach pod płytki od 48–72 godzin, oczywiście zgodnie z dokumentacją producenta. Nie spieszyć się z włączeniem mocy.

W pomieszczeniach remontowanych zwróć uwagę na istnienie warstw termoizolacji. Jeśli brak izolacji podłogi, straty wzrosną i trzeba zwiększyć moc. Dobre podłoże to mniejsze zużycie energii i równomierne działanie systemu — warto poświęcić czas na przygotowanie.

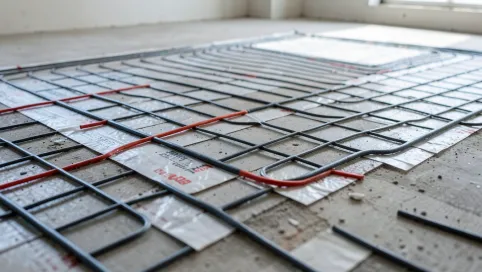

Montowanie mat grzewczych i kabli w wybranej technologii

Przed montażem rozpakuj elementy i sprawdź stan dostawy: porównaj nominalną rezystancję na tabliczce z pomiarem omomierzem. Nigdy nie przecinaj przewodu grzewczego — można jedynie ciąć siatkę nożyczkami. Maty układa się samoprzylepnie lub wkleja w cienkowarstwową zaprawę, kable przytwierdza się do siatki montażowej lub wkłada w podkład jastrychowy.

Zobacz także: Ogrzewanie podłogowe elektryczne czy pompa ciepła

Instrukcja krok po kroku

  • Zmierz i narysuj plan rozmieszczenia na podłodze.
  • Rozłóż maty/kabel bez napięcia, zabezpiecz taśmą, zachowaj odstępy i strefy wyłączenia.
  • Zamontuj rurkę osłonową na czujnik i doprowadź przewód zasilający do puszki.
  • Przykryj matę cienkowarstwową zaprawą lub zalej jastrychem zgodnie z technologią.
  • Wykonaj pierwszy pomiar rezystancji przed i po kryciu.

Kończąc montaż, pamiętaj o dokumentacji: zapisz wartości rezystancji, zrób zdjęcia rozmieszczenia i dołącz je do instrukcji dla przyszłych prac remontowych. To ułatwia identyfikację i ewentualną naprawę.

Zobacz także: Jaka podłoga na ogrzewanie podłogowe elektryczne 2025

Bruzdo­wanie i prowadzenie osłon przewodów do puszek

Bruzdy w ścianach prowadź tak, by nie naruszać innych instalacji i zachować odpowiedni przekrój do rurki osłonowej czujnika (rurka 6–8 mm) oraz przewodu zasilającego (rurka 16 mm lub dopasowana do przekroju przewodu). Głębokość i szerokość bruzdy dobierz do rozmiaru rurki i sposobu montażu. Unikaj zbyt płytkich bruzd, które mogą powodować naprężenia kabli.

W miejscach przejścia przez warstwę podłogi użyj osłon i wklejonych tulei, a w puszkach instalacyjnych zapewnij miejsce na łączenia i ewentualne zabezpieczenia. Nie wkładaj złącz z przewodami grzewczymi pod płytki — wszystkie połączenia powinny być w puszkach na ścianie lub w dedykowanych komorach. Zadbaj o dostępność do puszek serwisowych.

Prowadzenie przewodów do puszek zaplanuj krótko i prosto; każde załamanie oznacza ryzyko uszkodzenia przy późniejszych pracach. Oznacz w dokumentacji trasę przebiegu przewodów i lokalizację puszek — przydaje się to przy wierceniu czy montażu mebli.

Zobacz także: Panele winylowe na ogrzewanie elektryczne 2025

Zasilanie 230 V i zabezpieczenia elektryczne

Ogrzewanie podłogowe elektryczne jest zasilane jednofazowo 230 V i wymaga dedykowanego obwodu. Dla obwodów do ~3,6–3,7 kW zwykle stosuje się zabezpieczenie 16 A; przy większych mocach podziel instalację na dwa obwody lub zastosuj mocniejszy przewód i zabezpieczenie zgodne z projektem. Dobór przekroju przewodu zależy od obciążenia — często 2,5 mm² jest rekomendowane dla instalacji grzewczej.

Obowiązkowo zabezpiecz obwód wyłącznikiem różnicowoprądowym 30 mA oraz nadprądowym zgodnym z przekrojem i obciążeniem. Zastosowanie termostatu z przekaźnikiem obniża obciążenie instalacji i umożliwia bezpieczne sterowanie. W dokumentacji zapisuj typ zabezpieczeń i ich nastawy.

Podkreślam: podłączenie do rozdzielnicy i prace przy obwodach powinien wykonać wykwalifikowany elektryk. To on dopasuje przekroje, sprawdzi ciągłość uziemienia i zabezpieczenia zgodnie z normami obowiązującymi w budynku.

Pomiar i testy: rezystancja i skuteczność

Przed zalaniem maty lub kabla wykonaj pomiar rezystancji izolacji i rezystancji przewodu grzewczego. Porównaj wartość zmierzoną z wartością nominalną podaną przez producenta — dopuszczalne odchylenie zwykle ±5–10%. Zapisz wartości w protokole. Po zamontowaniu i przykryciu powtórz pomiary, aby wykryć ewentualne uszkodzenia.

Sprawdź izolację miernikiem (megger) — producenci zwykle wymagają wartości co najmniej kilku megaomów; jeżeli wynik jest niski, instalacji nie wolno przekazywać do eksploatacji. Przeprowadź testy działania regulatora i czujnika: sprawdź, czy regulator reaguje przy zadanej wartości i czy pomiar temperatury jest stabilny.

Po pozytywnych pomiarach pierwsze uruchomienie prowadź stopniowo: zwiększaj temperaturę podłogi o 3–5°C dziennie, aż do wartości zadanej. Przy jastrychu cementowym odczekaj zalecany czas wiązania (zwykle 21–28 dni) przed pełnym obciążeniem systemu.

Wykończenie posadzki i konfiguracja regulatora

Wybór materiału wykończeniowego wpływa na moc i rozkład temperatury. Płytki ceramiczne i gres przewodzą ciepło świetnie — to optymalny wybór; drewno, panele i wykładziny wymagają niższych temperatur powierzchniowych i często mat niskomocowych. Używaj elastycznych zapraw klejowych i zapraw dedykowanych do stosowania z ogrzewaniem podłogowym.

Regulator ustaw według typu podłogi i żądanej temperatury powierzchni — dla płytek zazwyczaj maks. 26–28°C, dla drewna 24–26°C. Skonfiguruj czujnik podłogowy, ustaw histerezę i program czasowy, jeśli regulator to umożliwia. Zapisz ustawienia i poinstruuj użytkownika obsługi systemu.

Zadbaj o dokumentację: plan rozmieszczenia mat/kabli, wyniki pomiarów rezystancji i izolacji, zdjęcia przed zakryciem oraz specyfikację regulatora. To ułatwia serwis i przyszłe prace remontowe oraz jest cenną informacją dla elektryka serwisującego instalację.

Ogrzewanie podłogowe elektryczne montaż — Pytania i odpowiedzi

  • Jak wybrać pomiędzy matą grzewczą a kablami grzewczymi i jak dopasować rozwiązanie do pomieszczenia?

    Wybór zależy od powierzchni, możliwości remontu i przeznaczenia pomieszczenia. Maty grzewcze lepiej nadają się do prostych, dużych powierzchni o regularnym kształcie, zapewniając równomierny rozkład mocy i łatwość instalacji. Kable grzewcze są elastyczne i lepiej sprawdzają się w nietypowych kształtach, przy izolowanych strefach lub gdzie wymagana jest większa precyzja dopasowania, np. pod meblami. Dla każdego pomieszczenia projektuje się moc na m2 (np. 100–150 W/m2 zależnie od podłoża i izolacji) i rozmieszczenie elementów zgodnie z wytycznym producenta oraz projektem instalacji.

  • Dlaczego potrzebny jest wcześniejszy projekt instalacji i co powinien zawierać?

    Projekt zapewnia właściwe dobranie mocy, rozmieszczenia elementów, miejscu prowadzenia przewodów, lokalizacji czujnika i zabezpieczeń. Powinien zawierać: moc grzewczą na m2, rozmieszczenie mat/kabli, sposób prowadzenia przewodów do puszek, lokalizację czujnika temperatury podłogi, wymagania dotyczące wyrównania podłoża, sposób zabudowy i zabezpieczenia (przewody, osłony), oraz sposób podłączenia do zasilania 230 V i zabezpieczeń. Dzięki temu montaż jest bezpieczny i zgodny z normami oraz wytycznymi producenta.

  • Gdzie najlepiej umieścić czujnik temperatury podłogi i jak prowadzić przewody?

    Czujnik temperatury powinien być umieszczony pod warstwą wykończeniową, w lokalizacji reprezentatywnej dla całej powierzchni (środek pomieszczenia, z dala od źródeł ciepła i bezpośredniego wpływu promieniowania). Prowadzenie przewodów powinno odbywać się w bruzdach lub w rurkach osłonowych, prowadząc je do puszek instalacyjnych zgodnie z projektem. Unikać zagięć i zbyt długich odcinków nieosłoniętych, aby zapobiec utracie sygnału i uszkodzeniom.

  • Jak przebiega prawidłowy montaż ogrzewania podłogowego i jakie pomiary należy wykonać?

    Proces obejmuje rozłożenie maty/kabli, mocowanie do podłoża, wyrównanie podłoża i wykonanie dwóch pomiarów rezystancji przed ułożeniem wylewki i po wykończeniu. Następnie wykonuje się instalację czujnika i regulatora, podłączenie do zasilania (230 V) oraz testy funkcjonalne z zabezpieczeniami (wyłącznik różnicowoprądowy i nadprądowy). Na końcu wykonuje się wylewkę/warstwę wykończeniową dopuszczoną do ogrzewania podłogowego i kalibrację systemu podle konfiguracji producenta, ewentualnie integrację z aplikacją.
