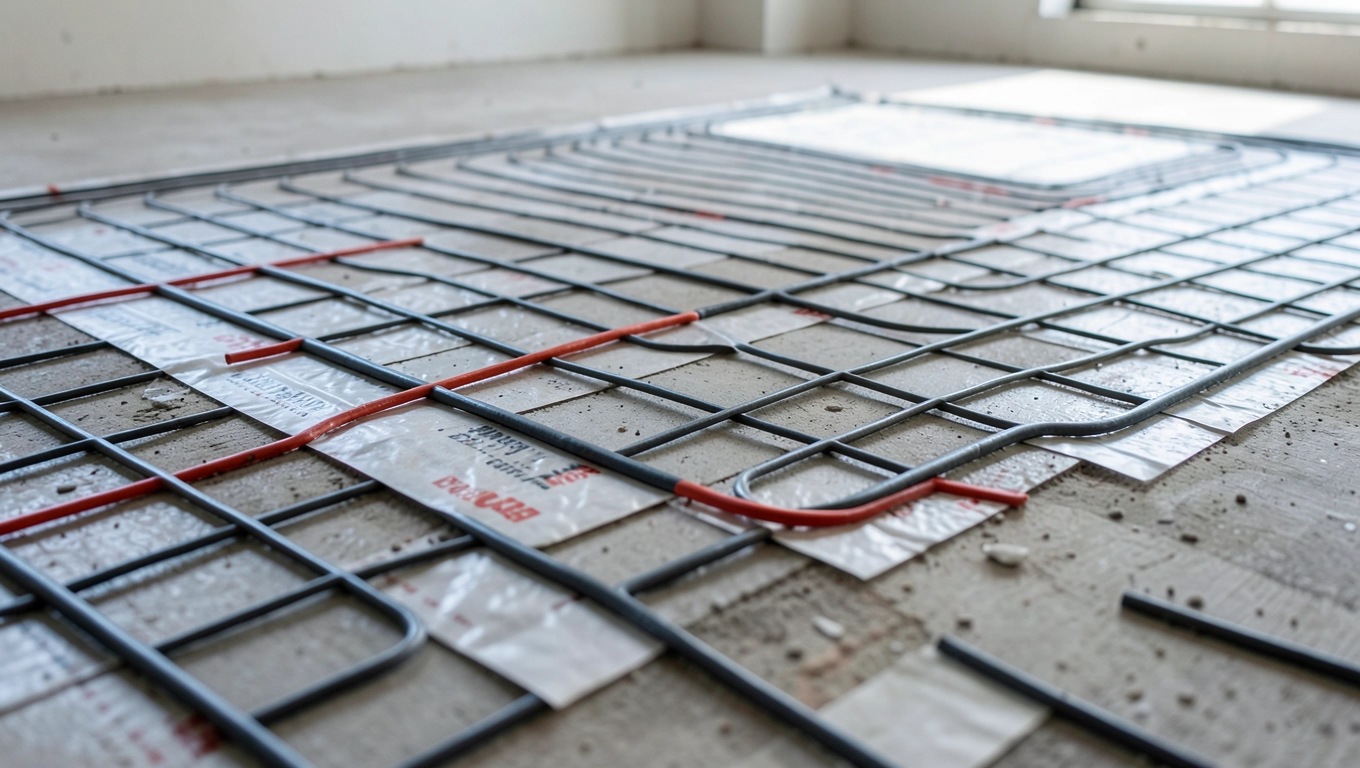

Montaż elektrycznego ogrzewania podłogowego krok po kroku

Zimna posadzka w łazience o poranku potrafi skutecznie zniechęcić do wstawania, ale komfort ciepłej podłogi nie wymaga już kucia stropu pod rurami z wodą. Mata albo kabel grzewczy, ukryte pod warstwą kleju lub wylewki, dają równomierne ciepło przy stosunkowo niewielkim nakładzie pracy i kosztach eksploatacji rzędu 60-90 zł miesięcznie dla łazienki 6 m². Rzetelne przygotowanie projektu, poprawny dobór mocy i staranne wykonanie instalacji decydują o tym, czy system będzie bezpiecznie i bezawaryjnie pracował przez dwadzieścia pięć lat i dłużej.

• Jak zamontować ogrzewanie podłogowe elektryczne
• Mata grzewcza czy kabel grzewczy
• Montaż krok po kroku
• Jaki regulator temperatury do ogrzewania podłogowego
• Błędy przy montażu ogrzewania podłogowego
• Koszt montażu elektrycznego ogrzewania podłogowego
• Użytkowanie po montażu
• Schemat podłączenia maty grzewczej krok po kroku
• Checklista po montażu

Jak zamontować ogrzewanie podłogowe elektryczne

Kluczem do udanego montażu elektrycznego ogrzewania podłogowego jest projekt, nie improwizacja w trakcie pracy. Najpierw mierzy się powierzchnię użytkową, czyli metraż pomieszczenia pomniejszony o strefy stałej zabudowy i ciągi komunikacyjne. Następnie dobiera moc jednostkową: 60-100 W/m² dla stref centralnych salonu, sypialni czy przedpokoju, 120-150 W/m² dla stref brzegowych oraz łazienek, gdzie podłoga musi szybko reagować na krótkie wizyty domowników.

Wzór na zapotrzebowanie mocy wygląda następująco: moc całkowita (W) = powierzchnia grzewcza (m²) × moc jednostkowa (W/m²) + 20% zapasu. Dwudziestoprocentowy bufor rekompensuje spadki napięcia w sieci, większe straty przez przylegające ściany zewnętrzne oraz naturalną degradację izolacji termicznej po latach użytkowania. W łazience 5 m² ze strefą brzegową wzór daje w uproszczeniu 5 × 130 W + 20% = 780 W, co przekłada się na matę o mocy około 800 W.

Przed zakupem warto narysować schemat rozmieszczenia uwzględniający strefy wykluczone: pod wanną, kabiną prysznicową, szafami bez nóżek, ciągiem kuchennym i w odległości 50 cm od ścian zewnętrznych. Maty i kabli nie można układać tam, gdzie stanie mebel bez nóżek min. 3 cm, bo ciepło musi odprowadzać się do pomieszczenia. W łazienkach i pralniach obowiązują dodatkowo strefy bezpieczeństwa 0, 1 i 2 opisane w normie PN-HD 60364-7-701: w strefie 0 (wewnątrz brodzika, wanny) i 1 (do 60 cm ponad brodzikiem) nie wolno montować żadnych elementów grzewczych, w strefie 2 (do 2,4 m od brodzika) dopuszcza się jedynie maty z atestem IPX7 i podłączenie przez wyłącznik różnicowo-prądowy 30 mA.

Po sporządzeniu projektu przygotowuje się podłoże: wyrównanie masą samopoziomującą, gruntowanie podnoszące przyczepność kleju, wyznaczenie puszki elektrycznej na regulator na wysokości 1,1-1,4 m nad podłogą. Rurka ochronna czujnika podłogowego prowadzona jest w podłodze między dwoma przewodami grzejnymi, min. 30 cm od ściany, z zaślepką zapobiegającą zalianiu w trakcie wylewki. Te trzy pozorne drobiazgi decydują o późniejszym komforcie sterowania.

Mata grzewcza czy kabel grzewczy

Wybór między matą a kablem nie jest kwestią mody, lecz geometrii pomieszczenia i oczekiwanego czasu pracy. Mata grzewcza to kabel już zamocowany na siatce z włókna szklanego z rozstawem zwykle 8-10 cm, dostępna w rolkach o szerokości 50 cm i mocach od 100 do 200 W/m². Montaż ogranicza się do rozwinięcia i przyklejenia, co skraca czas pracy w łazience 5 m² z jednego dnia do trzech godzin. Mata sprawdza się w pomieszczeniach regularnych, prostokątnych, pod płytki i kamień.

Kabel grzewczy to pojedynczy przewód sprzedawany w zwojach, mocowany do podłoża paskami montażowymi lub taśmą z klipsami co 5-10 cm. Rozstaw dobiera instalator, więc kabel można prowadzić w łukach, wokół brodzika, między odpływami liniowymi, w strefach o niestandardowym kształcie. Kabel osiąga moc 150-200 W/m² przy rozstawie 7,5 cm i toleruje wielokrotne wygrzewanie, dlatego lepiej sprawdza się pod wylewką anhydrytową i w domach z pompą ciepła.

W żadnym wariancie nie wolno skracać samego przewodu grzejnego, nawet o centymetr. Skracać można wyłącznie zimny przewód przyłączeniowy po stronie termostatu, bo ten element ma temperaturę pokojową i jego rezystancja nie wpływa na wydzielanie ciepła. Cięcie kabla grzejnego w matie powoduje przerwanie obwodu i natychmiastowe zadziałanie wyłącznika różnicowo-prądowego po pierwszym włączeniu.

Montaż krok po kroku

Krok 1: wyrównanie i gruntowanie podłoża

Stare kafle należy skuć albo pokryć masą kontaktową zwiększającą przyczepność. Dopuszczalna nierówność podłoża wynosi 2 mm na 2 m łaty, ponieważ kabel grzejny leżący na garbie nagrzewa się nierównomiernie. Po gruntowaniu wyznacza się puszkę na regulator i trasę rurki ochronnej czujnika. Rurka powinna mieć łagodny łuk bez załamań, by w razie awarii dało się wciągnąć nowy czujnik bez kucia posadzki.

Krok 2: rozmieszczenie maty lub kabla

Matę rozwijamy od strony puszki, siatkę tniemy na paskach (nigdy kabla), obracamy matę o 180° i kontynuujemy układ. Dociskamy siatkę do kleju lub do podłoża taśmą dwustronną. Kabel grzewczy przypinamy paskami montażowymi co ok. 30 cm, dbając o stały rozstaw. Czujnik podłogowy umieszczamy dokładnie między dwoma sąsiednimi przewodami, nigdy nad kablem ani pod nim. Po ułożeniu mierzymy rezystancję obwodu miernikiem i zapisujy wynik w protokole.

Krok 3: montaż regulatora i podłączenie

Regulator łączymy z siecią przez wyłącznik różnicowo-prądowy 30 mA i zabezpieczenie nadprądowe C16 A. Schemat podłączenia maty grzewczej obejmuje cztery żyły: dwa przewody grzejne, neutralny i ochronny PE. Podłączenie wykonuje elektryk z uprawnieniami SEP, a fakt ten odnotowuje w dokumentacji powykonawczej wraz z wpisem do książki obiektu.

Krok 4: zalewanie klejem lub wylewką

Warstwa kleju elastycznego nad matą powinna mieć 1-1,5 cm, wylewka anhydrytowa nad kablem 3-5 cm dla prawidłowego rozprowadzenia ciepła. Klej rozprowadza się pacą plastikową z ząbkami 10 mm, unikając metalowych pac, które mogłyby przeciąć izolację. Kafle lub panele dobieramy z atestem na ogrzewanie podłogowe, oznaczenie symbol ręki lub EN 12041.

Krok 5: pomiary i pierwsze uruchomienie

Pomiar rezystancji wykonuje się trzykrotnie: przed instalacją, po ułożeniu i przed wylewką, po wylewce i przed fugowaniem. Tolerancja od wartości z tabliczki znamionowej wynosi ±10%. Pierwsze grzanie rozpoczynamy po 21 dniach od wylania, schemat wygrzewania zaczyna się od temperatury posadzki +18°C i wzrasta o 2-3°C dziennie do osiągnięcia temperatury roboczej. Taki harmonogram pozwala odprowadzić wilgoć resztkową z wylewki bez pękania.

Jaki regulator temperatury do ogrzewania podłogowego

Regulator to mózg instalacji, a wybór modelu wpływa zarówno na komfort, jak i na rachunek za prąd. Regulatory manualne z pokrętłem i jednym czujnikiem kosztują 90-180 zł i utrzymują stałą temperaturę bez programów tygodniowych. Sprawdzają się w domkach letniskowych i łazienkach, gdzie system grzeje krótko i nieregularnie.

Regulatory programowalne z czujnikiem podłogowym i powietrznym mierzą 280-550 zł i pozwalają ustawić sześć stref dziennych na każdy dzień tygodnia. Algorytm PWM reguluje mocą grzania w cyklach 20-40 sekund, dzięki czemu temperatura podłogi nie przekracza zadanej o więcej niż 0,3°C. W domach z fotowoltaiką warto rozważyć wariant z wejściem na sygnał z falownika (tryb surplus), który kieruje nadwyżki prądu do ogrzewania.

Regulatory Wi-Fi i smart z aplikacją kosztują 450-1200 zł i integrują się z systemami BMS, Apple Home czy Google Home. Czujnik pogodowy komunikuje się z sondą temperatury zewnętrznej i obniża zadaną temperaturę przy silnym słońcu, co daje oszczędność rzędu 12-18% rocznego zużycia energii. W budynkach wielorodzinnych warto upewnić się, że integracja z BMS spełnia wymogi RODO dotyczące zapisu danych o obecności domowników.

Niezależnie od typu regulator musi współpracować z czujnikiem podłogowym NTC 10 kΩ, który jest standardem branżowym i pasuje do większości urządzeń na rynku. Wybór regulatora o napięciu 230 V bez dodatkowego transformatora upraszcza instalację i obniża koszt robocizny.

Błędy przy montażu ogrzewania podłogowego

Najczęstszym błędem pozostaje montaż pod stałą zabudowę. Szafa, pralka czy lodówka bez nóżek min. 3 cm blokuje odprowadzanie ciepła i powoduje lokalny wzrost temperatury kabla powyżej 70°C, co przyspiesza starzenie izolacji. Koszt naprawy w takim przypadku sięga 4000-7000 zł za skucie posadzki i ponowny montaż odcinka.

Drugą powszechną pomyłką jest brak pomiarów rezystancji pośrednich. Instalatorzy, którzy mierzą rezystancję tylko raz na końcu, nie wykrywają uszkodzeń mechanicznych powstałych np. przy spadaniu pacy lub chodzeniu po świeżo ułożonym kablu. Wynik pomiaru po wylaniu klejem różni się od suchego o ±15% i mieści się w normie, ale skok o więcej niż 10% w obrębie jednego odcinka sygnalizuje problem.

Trzecim błędem jest zbyt wczesne włączenie instalacji. Pierwsze uruchomienie przed upływem 21 dni od wylania wylewki anhydrytowej powoduje odparowanie wody zamkniętej w strukturze, pękanie i odspajanie od podłoża. Zdarza się, że wykonawca włącza ogrzewanie dzień po wylaniu, by sprawdzić system, i ponosi pełną odpowiedzialność za późniejsze szkody.

Czwartą kwestią jest rezygnacja z wyłącznika różnicowo-prądowego 30 mA. W łazienkach normy PN-HD 60364-7-701 nakazują jego stosowanie bezwzględnie, ale w salonach z matą pod panelami winylowymi inwestorzy czasem pomijają różnicówkę, tłumacząc to suchą strefą. W razie przebicia izolacji różnicówka odcina zasilanie w 30 ms, eliminując ryzyko porażenia. Jej brak naraża ubezpieczyciela na odmowę wypłaty odszkodowania przy pożarze instalacji.

Piątym błędem jest montaż czujnika podłogowego zbyt blisko ściany zewnętrznej albo bezpośrednio nad kablem grzejnym. Czujnik musi leżeć dokładnie między dwoma przewodami, w środku strefy grzewczej, min. 30 cm od ściany. Błędne umiejscowienie zawyża odczyty i powoduje, że termostat wyłącza ogrzewanie zanim podłoga osiągnie komfortową temperaturę 27-29°C.

Koszt montażu elektrycznego ogrzewania podłogowego

Koszt materiałów dla łazienki 6 m² wynosi orientacyjnie: mata grzewcza 180-280 zł/m² razem 1100-1700 zł, regulator z czujnikiem 350-650 zł, klej elastyczny i folia 250-400 zł, płytki i fuga 1200-2200 zł. Robocizna obejmuje przygotowanie podłoża 200-500 zł, ułożenie maty i podłączenie 600-1000 zł, ułożenie płytek 1800-3000 zł. Łączny koszt inwestycji wacha się od 4500 do 8500 zł, a czas zwrotu wobec ogrzewania miejskiego wynosi 6-9 lat przy założeniu 8 miesięcy grzania rocznie.

W domach z fotowoltaiką koszt zwraca się szybciej, bo energia cieplna o mocy 1 kW przez 6 h dziennie zużywa 6 kWh, a w czasie szczytu produkcyjnego PV nadwyżki trafiają wprost do maty. Przy własnej instalacji PV 10 kWp realne zużycie energii na ogrzewanie podłogowe spada do poziomu 0,15-0,20 zł za kWh po uwzględnieniu autokonsumpcji.

Użytkowanie po montażu

Instalacja elektrycznego ogrzewania podłogowego nie wymaga corocznego serwisu, ale co 5-10 lat warto wykonać pomiar rezystancji izolacji i rezystancji obwodu grzejnego. Wynik porównuje się z danymi z dokumentacji powykonawczej, a odchylenie powyżej 15% sygnalizuje starzenie izolacji lub uszkodzenie mechaniczne. W domach z psem lub dziećmi kontrolę warto przeprowadzać co 4 lata ze względu na większe ryzyko mechanicznych uszkodzeń maty meblami.

Prawidłowo użytkowany system osiąga żywotność 25-30 lat, a gwarancja producentów mat i kabli sięga 15-25 lat. Wymiana maty po tym okresie wymaga skucia posadzki, dlatego tak ważny jest wybór sprawdzonego instalatora z dokumentacją powykonawczą oraz przechowywanie schematu rozmieszczenia przez cały okres eksploatacji budynku.

Przy modernizacji instalacji w łazience warto rozważyć dodanie fazowego regulatora mocy, który ogranicza startowy pobór prądu z 16 A do 10 A w pierwszych sekundach po włączeniu. Takie rozwiązanie zmniejsza ryzyko zadziałania bezpiecznika przy jednoczesnym włączeniu maty i suszarki, a w domach z przyłączami o ograniczonej mocy umownej pomaga uniknąć kar za przekroczenie limitu.

Schemat podłączenia maty grzewczej krok po kroku

Schemat podłączenia maty grzewczej obejmuje sześć etapów. Najpierw odcinamy zasilanie w rozdzielni i sprawdzamy brak napięcia miernikiem. Następnie przewody grzejne łączymy z puszką regulatora, zachowując kolorystykę: brązowy L, niebieski N, żółto-zielony PE. Zimny przewód przyłączeniowy wprowadzamy do puszki przez dławik, czujnik NTC podłączamy do zacisków Sensor. Podłączamy fazę i zero z obwodu wydzielonego zabezpieczonego różnicówką 30 mA. Po podłączeniu dokonujemy pomiaru rezystancji i izolacji (min. 0,5 MΩ przy 500 V). Na końcu wpisujemy wynik do protokołu i uruchamiamy regulator w trybie testowym na 5 minut bez obciążenia klejem.

Czujnik NTC 10 kΩ podłącza się do zacisków oznaczonych symbolem termistora, zwykle Sensor 1 i Sensor 2. Biegunowość czujnika nie ma znaczenia, ale ważne, by rurka ochronna kończyła się dokładnie w strefie grzewczej, w połowie odległości między dwoma sąsiednimi przewodami. Zbyt długi czujnik (ponad 3 m) wprowadza przesunięcie odczytu o 0,3°C i powoduje przegrzewanie podłogi.

Checklista po montażu

• Pomiar rezystancji obwodu grzejnego po ułożeniu, wynik w granicach ±10% wartości z tabliczki znamionowej.
• Pomiar rezystancji izolacji miernikiem 500 V, wynik minimum 0,5 MΩ.
• Pomiar rezystancji po wylaniu klejem lub wylewką, zapis w protokole powykonawczym.
• Schemat rozmieszczenia maty lub kabla w skali 1:50 z zaznaczonym miejscem czujnika, przechowywany z dokumentacją budynku.
• Harmonogram wygrzewania wylewki: +18°C dzień 1, +2-3°C dziennie do osiągnięcia temperatury roboczej, łącznie 21 dni.
• Protokół z pieczątką i numerem uprawnień SEP elektryka wykonującego podłączenie.
• Atesty i karty gwarancyjne maty, kabla i regulatora przechowywane w jednym miejscu.

Źródła danych i norm: PN-HD 60364-7-701 (instalacje w pomieszczeniach z wanną lub prysznicem), PN-EN 50559 (elektryczne ogrzewanie podłogowe, metody badań), PN-EN 1264 (kompatybilność podłóg z ogrzewaniem), Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2009 nr 56 poz. 461). Strony referencyjne norm: pn.pkn.pl oraz pkn.online.
