Listwa łączeniowa elektryczna – jak dobrać, by instalacja działała bez awarii

Typy listew zaciskowych przekroje, materiały i montaż

Zanim kupisz pierwszą z brzegu listwę, zatrzymaj się na chwilę. Dobór zacisku do przekroju i materiału żyły to nie kwestia estetyki, lecz fizyki: zbyt luźny styk grzeje się pod obciążeniem, a zbyt ciasny kaleczy linkę. Każdy producent opisuje swoje wyroby w kartach katalogowych, warto więc wiedzieć, czego w nich szukać.

• Typy listew zaciskowych przekroje, materiały i montaż
• Blok rozdzielczy, płytka odgałęźna czy listwa zaciskowa co wybrać do konkretnej instalacji
• Montaż listwy łączeniowej krok po kroku bez grzania styków
• Najczęstsze błędy przy podłączaniu listew łączeniowych

Listwy zaciskowe (nazywane też łączeniowymi lub złączkowymi) to najprostsze rozwiązanie dla domu i małych rozdzielnic. Przyjmują drut do 16 mm² i linkę do 10 mm², mieszczą się w puszkach podtynkowych i na szynie TH35. Sprawdzają się wszędzie tam, gdzie trzeba połączyć dwa, trzy obwody bez stosowania dodatkowych osłon.

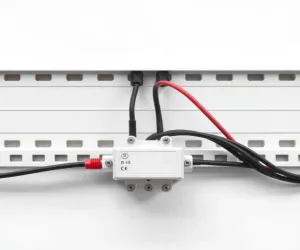

Bloki rozdzielcze stanowią poważniejszy krok. Obudowa z poliamidu PA66 w klasie palności V0 gwarantuje, że w razie zwarcia materiał nie podtrzymuje ognia. Wewnątrz pracują zaciski mosiężne, które łączą miedź z aluminium bez ryzyka korozji kontaktowej. Przezroczysta pokrywa pozwala zobaczyć moment dokręcenia i stan przewodów po latach eksploatacji.

Płytki odgałęźne (cztero- i pięciotorowe) pojawiają się głównie w szafach sterowniczych oraz w instalacjach warsztatowych. Przekroje od 2,5 do 35 mm² obsługują zarówno drut, jak i linkę. Montaż na szynie TH35 lub bezpośrednio na podłożu ułatwia prowadzenie maszyn, a konstrukcja otwarta przyspiesza diagnostykę.

Trzy grupy produktów dzielą się zatem według skali instalacji. Dom wybiera listwy zaciskowe, średnia firma bloki rozdzielcze, a hala produkcyjna płytki odgałęźne o największych przekrojach. Poniższa tabela pokazuje skalę tych różnic w jednym ujęciu.

Materiał zacisku wpływa na żywotność połączenia bardziej niż marka urządzenia. Mosiądz i stal niklowana znoszą prąd przemienny lepiej niż aluminium, choć aluminium dominuje w blokach Al/Cu ze względu na cenę. Norma PN-EN 60998 reguluje wymagania dla złączek do instalacji domowych, a PN-EN 61238 rozszerza je o zaciski do rozdzielnic przemysłowych.

Warto zapamiętać jedną zasadę: przekrój deklarowany na opakowaniu dotyczy drutu (sztywnej żyły). Linka zajmuje więcej miejsca w zacisku, więc jej dopuszczalny przekrój spada o jedną pozycję w dół. To kolejny powód, by przed zakupem sprawdzić, co dokładnie trafia do puszki, a nie sugerować się wyłącznie ceną.

Kiedy nie stosować danego rozwiązania

Listwy zaciskowe nie nadają się do obwodów powyżej 16 A, bo ich konstrukcja nie odprowadzi ciepła z większego prądu. Bloki rozdzielcze z pokrywą nie sprawdzają się tam, gdzie trzeba szybko wymieniać przewody, utrudniają bowiem dostęp do zacisków. Płytek odgałęźnych nie montuje się w puszkach podtynkowych, są po prostu za duże.

Blok rozdzielczy, płytka odgałęźna czy listwa zaciskowa co wybrać do konkretnej instalacji

Każda instalacja elektryczna ma swój własny rytm: dom jednorodzinny potrzebuje prostoty, zakład przemysłowy wymaga solidności, a remont mieszkania w bloku zmusza do ciasnych puszek podtynkowych. Pytanie „co kupić" pada zwykle w marketach budowlanych, gdy w ręce wpada pięć podobnych produktów.

Zacznij od prądu znamionowego. Obwód oświetleniowy 10 A obsłuży listwa zaciskowa 16 mm², kuchenny piekarnik 16 A wymaga już bloku rozdzielczego Al/Cu 25 mm². Różnica nie jest kosmetyczna: zacisk 25 mm² ma większą powierzchnię styku, dzięki czemu gęstość prądu (A/mm²) pozostaje bezpieczna nawet przy długotrwałym obciążeniu.

W rozdzielnicach niskiego napięcia spotkasz przede wszystkim bloki z serii o przekroju do 70 mm². Mają osobne komory dla aluminium i miedzi, co eliminuje zjawisko korozji elektrochemicznej. Aluminium w kontakcie z miedzią bez pasty stykowej tworzy warstwę tlenku, która z czasem zwiększa rezystancję i grzeje połączenie.

W przemyśle pracują listwy zaciskowe do 95 mm² wykonane z materiału niepalnego. Spotkasz je w szafach sterowniczych, przy falownikach i w rozdzielnicach głównych zakładów. Norma IEC 60947-7-1 klasyfikuje je jako złączki szynowe i wymaga, by moment dokręcenia był naniesiony trwale na obudowie, zwykle w formie wytłoczenia.

W domu instalujesz głównie listwy łączeniowe elektryczne 16 mm², bo takie przekroje obsługują typowe obwody oświetleniowe i gniazdkowe. Montujesz je w puszkach podtynkowych za pomocą zatrzasków lub w rozdzielnicy na szynie TH35. Pamiętaj, że szyna TH35 to standard, który stosuje się w 90% rozdzielnic europejskich, jej szerokość 35 mm stała się nieformalnym lingua franca branży.

Przy remoncie kuchni w bloku wielkopłytowym kryterium bywa gabaryt. W ciasnej puszce podtynkowej zmieścisz co najwyżej trzy listwy zaciskowe obok siebie. Przy większej liczbie połączeń lepiej wyprowadzić dodatkowy kabel do rozdzielni i tam zastosować blok rozdzielczy 25 mm² z pokrywą.

Sprawdź też oznaczenia kolorystyczne. L1 to brąz, L2 czerń, L3 szarość, N to błękit, PE to zieleń. Kolor wynika z normy PN-HD 308 S2 i pomaga wykryć pomyłkę już na etapie montażu, zanim popłynie prąd. Jeden rzut oka na pokrywę wystarczy, by zweryfikować, czy faza nie wpadła tam, gdzie powinien być przewód ochronny.

Decyzja o wyborze konkretnej serii zależy też od tego, czy potrzebujesz później rozbudowy. Blok rozdzielczy modułowy da się rozszerzyć o kolejne sekcje, listwa zaciskowa w puszce już nie. Jeśli planujesz dołożenie obwodu ładowarki samochodowej lub pompy ciepła, zostaw sobie zapas miejsca w rozdzielni od razu.

Pięć pytań przed zakupem
1. Jaki prąd będzie płynął przez zacisk (nominalny i szczytowy)?
2. Czy łączysz drut, linkę czy Aluminium z miedzią?
3. Czy montaż w szynie TH35, na ścianie czy w puszce podtynkowej?
4. Jakie napięcie znamionowe podaje karta katalogowa (230, 400, 500 V)?
5. Czy obudowa spełnia wymóg niepalności V0 (UL94)?

Montaż listwy łączeniowej krok po kroku bez grzania styków

Poprawny montaż zajmuje kilka minut, ale wymaga skupienia. Najwięcej awarii powstaje nie dlatego, że użyto złego produktu, lecz dlatego, że pominięto któryś z drobnych kroków. Poniższy przepis działa w domu, warsztacie i małej rozdzielni.

Pierwszy krok to przygotowanie przewodu. Ściągnij izolację na długości zgodnej z oznaczeniem na obudowie zacisku (zwykle 10-12 mm). Zbyt krótki odcinek nie dociera do końca komory i zaciska się na izolacji, zbyt długi odsłania miedź poza zaciskiem, tworząc ryzyko dotyku lub zwarcia międzyfazowego.

Przy linkie użyj tulejki zaciskowej. Końcówka tulejki wypełnia przestrzeń komory i chroni żyły przed przecięciem śrubą. Bez tulejki śruba może rozsunąć pojedyncze druciki, z których jedne utrzymują kontakt, a inne zwisają swobodnie. Takie połączenie grzeje się nierównomiernie, a po kilku cyklach cieplnych luzuje się.

Włóż przewód do zacisku i dokręć śrubę momentem podanym przez producenta. Moment 0,8 Nm wystarcza dla listew 4 mm², natomiast blok 70 mm² wymaga 6-10 Nm. Wkrętak dynamometryczny kosztuje niewiele w porównaniu z wymianą spalonego styku, warto więc zainwestować w ten jeden egzemplarz.

Mocowanie listwy zależy od lokalizacji. Na szynie TH35 używasz zatrzasku, który wpinasz od dołu szyny. W puszce podtynkowej wystarczą dwa wkręty w otworach montażowych lub wbudowane widełki. Przy montażu natynkowym na ścianie sprawdza się kołek rozporowy 6 mm, a w halach produkcyjnych listwa trafia bezpośrednio na konstrukcję metalową za pomocą śruby M5.

Oznaczenie obwodu to nie fanaberia, lecz obowiązek wynikający z PN-HD 60364-5-51. Na opisie zacisku wpisz numer obwodu, a w rozdzielni dodaj pasującą etykietę na pokrywie. Po dwóch latach, gdy przyjdzie awaria, będziesz wdzięczny sam sobie za te trzy sekundy poświęcone markerowi.

Po dokręceniu każdego zacisku pociągnij za przewód z siłą około 20 N. Powinien siedzieć pewnie i nie przesuwać się. Jeśli się wysuwa, poluzuj śrubę, wyjmij przewód i powtórz operację. Pojedyncza kontrola zajmuje trzy sekundy, a chroni przed tygodniem poszukiwań przyczyny zaniku napięcia w jednym z pokojów.

Przy łączeniu miedzi z aluminium pamiętaj o paście stykowej. Cienka warstwa na żyłe aluminiowej hamuje utlenianie i utrzymuje rezystancję przejścia na stabilnym poziomie. Bez pasty tlenek rośnie w ciągu kilku miesięcy, a styk zaczyna grzać się przy obciążeniu, które jeszcze niedawno było bezproblemowe.

Najczęstsze błędy przy podłączaniu listew łączeniowych

Większość problemów z listwami nie wynika z wad fabrycznych. Powstają w trakcie montażu, gdy pośpiech wygrywa z uwagą. Oto pułapki, które pojawiają się najczęściej, niezależnie od skali instalacji.

Mylenie koloru z funkcją to grzech pierworodny. Brązowy przewód to faza L1, nie uziemienie. Niebieski biegun neutralny N, nie faza. Zielono-żółty przewód ochronny PE, nie wspólny punkt zerowy. Skutki pomyłki bywają opłakane: od spalonego sprzętu po porażenie prądem przy wymianie żarówki. Norma PN-HD 308 S2 jasno określa barwy, a kartony z przewodami dostarczane są zgodnie z nią.

Przeciążanie zacisku ponad dopuszczalny przekrój kończy się grzaniem. Spotkasz się z tym zwłaszcza przy „oszczędności": do zacisku 4 mm² wchodzi linka 6 mm², bo akurat tyle zostało na szpuli. Rezultat: śruba dociska nierównomiernie, rezystancja rośnie, a w skrajnym przypadku izolacja zwęgla się w temperaturze powyżej 90°C.

Brak momentu dokręcania to trzecia klasyczna przyczyna awarii. Śruba dokręcona „na oko" albo za słabo (styki się grzeją), albo za mocno (gwint zostaje zerwany przy pierwszej wymianie przewodu). Wkrętak dynamometryczny eliminuje oba ryzyka, a producenci bloków rozdzielczych zwykle wytłaczają moment na obudowie w formie cyfry przy każdym zacisku.

Brak podziału obwodów w rozdzielni prowadzi do kaskadowych wyłączeń. Wszystkie listwy połączone szeregowo pod jednym zaciskiem sprawiają, że awaria jednego odbiornika wyłącza pół mieszkania. Prawidłowo rozdzielony tor ma własny zacisk i własne zabezpieczenie nadprądowe, więc usterka ogranicza się do jednego obwodu.

Łączenie aluminiowej linki bezpośrednio pod miedziany zacisk, bez tulejki i pasty, przyspiesza korozję. Aluminium twardnieje pod dociskiem śruby i „płynie" po kilku miesiącach, a śruba traci podparcie. Połączenie luzuje się i zaczyna iskrzyć przy każdym załączeniu obciążenia.

Wykorzystywanie listwy łączeniowej elektrycznej jako mostu do przewodu neutralnego i ochronnego jednocześnie to częsty błąd oszczędności. Pojedynczy przewód PEN w układzie TN-C wymaga rozdzielenia w konkretnym punkcie rozdzielni, a pomieszanie PE i N w jednym zacisku grozi pojawieniem się napięcia na obudowach urządzeń.

Dobór zacisku do warunków środowiskowych bywa pomijany. W piwnicy, garażu lub na zewnątrz potrzebujesz listew o klasie ochrony IP54 albo wyższej. Standardowa listwa zaciskowa nie jest wodoszczelna, a wilgoć w połączeniu z prądem tworzy korozję i ścieżki upływu, które trudno potem zlokalizować miernikiem.

Montaż listew w miejscu niedostępnym bywa wygodny na etapie budowy, lecz kosztowny przy konserwacji. Puszka zaszpachlowana tapetą, blok schowany pod regipsem, płytka odgałęźna za szafą serwera wszystko to utrudnia okresowy przegląd. Norma wskazuje, że połączenia powinny pozostawać dostępne, by można było zmierzyć rezystancję i ocenić stan styków po kilku latach eksploatacji.

Pamiętaj: każde połączenie wykonane bez zachowania momentu dokręcania, właściwej tulejki i pasty stykowej staje się słabym ogniwem instalacji. Lepiej wykonać jedno złącze wolniej niż dziesięć szybko, a potem szukać źródła ciepła po zamontowaniu sufitu podwieszanego.

Szeroki wybór serii ułatwia dopasowanie produktu do potrzeb: seria SDB (kompletne bloki dla rozdzielni) różni się liczbą torów i zakresem przekrojów, seria NBD (płytki cztero- i pięciotorowe) sprawdza się w warsztatach. Warto poświęcić chwilę na porównanie kart katalogowych, niż potem wracać do tematu przy okazji modernizacji.

Zanim zamkniesz rozdzielnię, zrób zdjęcia. Dokumentacja fotograficzna wnętrza szafy pomaga przy diagnostyce za kilka lat, gdy zapomnisz, który kabel obsługuje piekarnik, a który zmywarkę. To rozwiązanie tańsze i skuteczniejsze niż same etykiety, szczególnie przy dużej liczbie obwodów.

Łączenie porządnej listwy z byle jakim przewodem nie uratuje nawet najlepsza karta katalogowa. Diagnostyka polega na mierzeniu rezystancji przejścia na każdym zacisku (powinna być bliska zeru) oraz na kontroli termowizyjnej pod obciążeniem po roku użytkowania. Wartości powyżej 1°C różnicy między zaciskiem a przewodem sygnalizują, że coś wymaga korekty.

Tabela porównawcza dwóch popularnych serii bloków rozdzielczych pomoże rozwiać wątpliwości przy zakupie:

W razie wątpliwości skonsultuj dobór z doradcą technicznym. Podanie konkretnych parametrów instalacji (maksymalny prąd, liczba faz, przekrój żył) pozwoli dobrać właściwy typ listwy zaciskowej, bloku rozdzielczego lub płytki odgałęźnej. Taka rozmowa trwa pięć minut, a oszczędza godziny spędzone na szukaniu przyczyny awarii.

Źródła danych: PN-EN 60998 (złączki do instalacji domowych), PN-EN 61238 (zaciski do rozdzielnic przemysłowych), PN-HD 308 S2 (oznaczenia barw przewodów), PN-HD 60364-5-51 (oznaczenia w rozdzielnicach), katalogi producentów serii SDB oraz NBD dostępne na ich stronach katalogowych.
