Listwa rozdzielcza elektryczna – jak wybrać i zamontować bez błędów

Listwa zaciskowa 7, 10 i 15 torowa różnice i zastosowania

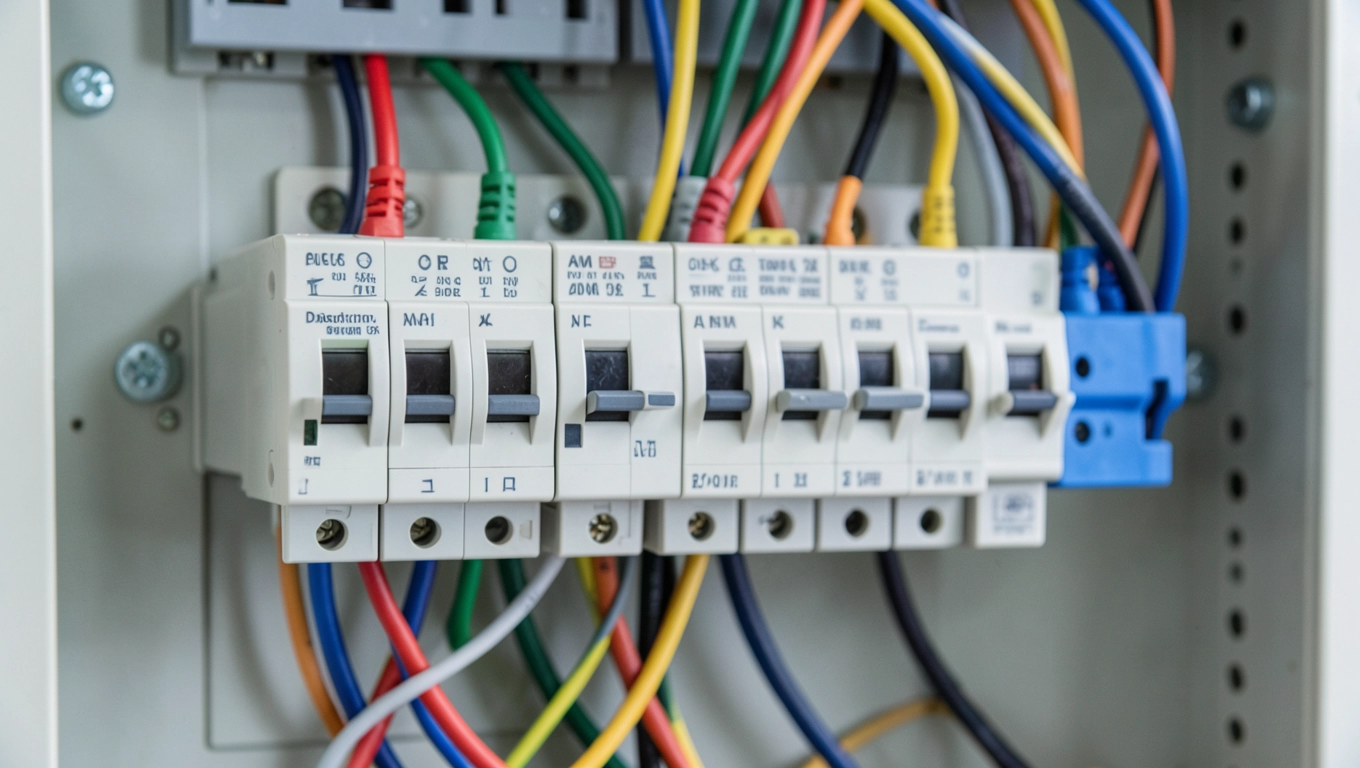

Każdy, kto otworzył kiedykolwiek rozdzielnicę elektryczną, widział te niepozorne, kolorowe paski z metalowymi zaciskami. Właśnie tak wygląda listwa rozdzielcza elektryczna w swojej najczystszej formie. To prosty element, a jednocześnie absolutnie krytyczny dla bezpieczeństwa całej instalacji.

• Listwa zaciskowa 7, 10 i 15 torowa różnice i zastosowania
• Listwa zaciskowa N i P kolory, oznaczenia, sposób podłączenia
• Montaż listwy zaciskowej krok po kroku i najczęstsze błędy
• Kryteria wyboru i porównanie konkretnych modeli

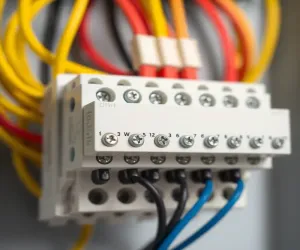

Listwa zaciskowa pełni w obwodzie rolę punktu zbiorczego. Łączy ze sobą wiele przewodów o tym samym potencjale, najczęściej neutralnym N lub ochronnym PE. Zamiast skręcać ze sobą dziesiątki kabli, instalator wprowadza każdy do osobnego toru. Mostek miedziany wewnątrz obudowy gwarantuje identyczny potencjał na każdym zacisku. Złączka zaciskowa do rozdzielnicy eliminuje ryzyko poluzowania połączenia, którego skutkiem mógłby być łuk elektryczny lub grzanie się styku.

Konstrukcja takiej listwy jest zaskakująco prosta, ale każdy element ma swoje uzasadnienie. Korpus wykonany z samogasnącego tworzywa (zwykle PA66) izoluje użytkownika od przewodzących części. Zaciski śrubowe wykonywane są ze stali z powłoką cynową lub z mosiądzu, co chroni przed korozją i utlenianiem miedzi. Mostek wewnętrzny stanowi jeden ciągły element przewodzący, najczęściej z miedzi elektrolitycznej, dzięki czemu rezystancja przejścia pozostaje minimalna.

Liczba torów to pierwszy parametr, który trzeba dobrać do projektu. Listwa zaciskowa 7 torowa sprawdza się w niewielkich instalacjach domowych, mieszkaniach i małych rozdzielnicach. Wersja 10 torowa obsługuje średniej wielkości obiekty, biura, lokale usługowe. Listwa zaciskowa 15 torowa z mostkiem to już domena szaf sterowniczych, rozdzielnic przemysłowych i dużych obiektów komercyjnych, gdzie liczba odpływów liczona jest w dziesiątkach.

Listwa zaciskowa N i P kolory, oznaczenia, sposób podłączenia

Kolory listew nie są kwestią estetyki. Niebieska oznacza tor neutralny (N), zielono-żółta to tor ochronny PE, dawniej oznaczany literą P. Taka konwencja wynika wprost z normy PN-EN 60998, która regulując złączki do instalacji niskonapięciowych, wymaga jednoznacznej identyfikacji wizualnej. Listwa zaciskowa niebieska N trafia na szynę TH-35 w sekcji neutralnej rozdzielnicy, natomiast zielona listwa zaciskowa P (dokładniej zielono-żółta) ląduje obok, w wydzielonej strefie ochronnej.

Rozróżnienie N i PE to nie kaprys producentów, lecz wymóg bezpieczeństwa. Przewód neutralny w normalnym stanie przewodzi prąd, ale w razie uszkodzenia może pojawić się na nim napięcie względem ziemi. Przewód ochronny PE nie powinien przewodzić prądu roboczego, a jedynie prąd zwarciowy w sytuacji awaryjnej. Połączenie tych dwóch funkcji w jednym mostku oznaczałoby utratę ochrony przeciwporażeniowej w całej instalacji.

W praktyce montaż wygląda tak: każdy odpływ z rozdzielnicy posiada dwa przewody powrotne, niebieski do listwy N i żółto-zielony do listwy PE. W nowoczesnych rozdzielnicach listwy zaciskowe umieszcza się na wspólnej szynie montażowej, dzięki czemu cały proces podłączania zajmuje kilka minut. Wielu producentów oferuje też modele z mostkami odłączalnymi, pozwalającymi na pomiary prądowe bez demontażu przewodów.

Warto wiedzieć, że w obwodach trójfazowych stosuje się dodatkowo listwy szare lub czarne, przeznaczone dla przewodów fazowych L1, L2, L3. Każdy kolor odpowiada konkretnej funkcji i nie wolno go stosować zamiennie. Pomylenie N z PE to błąd, który podczas odbioru instalacji wychwyci nawet podstawowy pomiar pętli zwarcia.

Montaż listwy zaciskowej krok po kroku i najczęstsze błędy

Sam montaż zajmuje dosłownie chwilę, ale diabeł tkwi w szczegółach. Pierwszy krok to ściągnięcie izolacji na długości 8-10 mm. Zbyt krótki odcinek oznacza słaby styk, zbyt długi grozi dotykiem do sąsiedniego toru lub wystawaniem gołej miedzi poza zacisk.

Następnie przewód trafia do tulejki zaciskowej. Końcówka powinna być prosta, niepodgięta i całkowicie wsunięta pod śrubę. Dokręcanie odbywa się momentomierzem lub śrubokrętem z ogranicznikiem, w zakresie 0,5-0,8 Nm dla typowych listew. Po dokręceniu każdy przewód sprawdza się delikatnym szarpnięciem. Jeśli się wysuwa, połączenie jest wadliwe i wymaga powtórzenia.

Lista kontrolna doboru listwy zaciskowej:
1. Określ liczbę torów (z zapasem 20% na przyszłe rozbudowy).
2. Sprawdź zakres przekrojów, które obsługuje dany model (zwykle 1,5-10 mm²).
3. Upewnij się, że napięcie znamionowe wynosi minimum 400 V dla instalacji trójfazowych.
4. Zweryfikuj obecność certyfikatu zgodności z normą PN-EN 60998.
5. Dobierz kolor odpowiadający funkcji, N lub PE.

Najczęstszy błąd to dokręcanie śruby „na czuja" z użyciem zbyt dużej siły. Skutek: zerwany gwint w korpusie, poluzowany styk po kilku cyklach grzania, w najgorszym razie pożar. Drugi grzech to łączenie w jednym torze przewodów o radykalnie różnych przekrojach, na przykład 1,5 mm² i 6 mm². Cieńszy przewód nie dociska się równomiernie i z czasem zaczyna się nagrzewać.

Trzeci błąd to pomijanie momentomierza. Tanie śrubokręty nie mają żadnego ogranicznika, a ręka elektryka potrafi zacisnąć śrubę z siłą trzykrotnie przekraczającą zalecenie. Momentomierz kosztuje kilkadziesiąt złotych i zwraca się przy pierwszej poważnej awarii, której udaje się uniknąć.

Czwarty problem to stosowanie listew bez certyfikatu. Produkty no-name z nieoznakowanych źródeł kuszą ceną o połowę niższą, ale ich tworzywo często nie spełnia klasy palności V-0. W razie zwarcia łuk elektryczny stapia obudowę w ciągu sekund. Certyfikowana listwa zgodna z PN-EN 60998 gwarantuje, że materiał sam gaśnie po usunięciu źródła ognia.

Piąty, wciąż zaskakująco częsty błąd, to nieprawidłowe ułożenie mostka w listwie wielosekcyjnej. Gdy producent przewiduje możliwość odcięcia części torów, mosiek bywa łamany lub przecinany w złym miejscu. Skutkiem jest brak ciągłości elektrycznej, który ujawnia się dopiero podczas pomiarów rezystancji izolacji.

Nigdy nie używaj listwy zaciskowej do łączenia przewodów aluminiowych z miedzianymi bezpośrednio. Kontakt tych metali w obecności wilgoci powoduje korozję elektrochemiczną, wzrost rezystancji i w konsekwencji grzanie styku. Stosuj przejściówki aluminiowo-miedziane lub zaciski bimetallowe.

Dobór właściwej listwy zaczyna się od policzenia odpływów w rozdzielnicy i pomnożenia ich przez dwa (N i PE). Do wyniku dodaje się 15-20% zapasu na przyszłe modyfikacje. Listwa zaciskowa 10 torowa z mostkiem obsłuży pięć typowych obwodów jednofazowych, a jeśli rozdzielnica ma ich więcej, sięga się po warianty 15-torowe albo łączy dwie listwy obok siebie.

Warto też pamiętać o odległości między sąsiednimi listwami. Zbyt ciasne upakowanie utrudnia wprowadzenie przewodów i późniejsze pomiary. Minimalny odstęp to około 10 mm między krawędziami obudów. Dla rozdzielnic o dużym zagęszczeniu kabli producenci oferują listwy kątowe, montowane pod kątem 45 stopni, co ułatwia organizację wiązek.

W kontekście rozdzielnic budowlanych i szaf sterowniczych najważniejsze pozostaje nie tyle samo listwa zaciskowa 15 torowa lub inna, co jej zgodność z resztą osprzętu. Mieszanie produktów różnych marek o zbliżonych parametrach bywa ryzykowne, bo tolerancje wymiarowe potrafią się różnić o milimetry, co przy ciasnym montażu na szynie TH-35 generuje problemy mechaniczne.

Kryteria wyboru i porównanie konkretnych modeli

Rynek oferuje dziesiątki modeli listew, ale w praktyce instalacyjnej liczy się kilka twardych parametrów. Pierwszy to zakres obsługiwanych przekrojów, czyli najmniejszy i największy dopuszczalny przekrój żyły. Tanie modele akceptują 1,5-4 mm², lepsze 1,5-10 mm², a przemysłowe nawet do 25 mm². Dobór zależy od tego, jakie przewody faktycznie trafią do rozdzielnicy.

Drugi parametr to prąd znamionowy, zwykle 32 A dla wersji standardowych i do 76 A dla modeli przemysłowych. W typowej instalacji domowej 32 A w zupełności wystarcza. Trzecia kwestia to materiał styku. Mosiądz cynowany jest standardem, ale wersje z mostkiem z czystej miedzi elektrolitycznej oferują niższą rezystancję przejścia i dłuższą żywotność.

Certyfikaty to osobna historia. Lista zgodności z normą PN-EN 60998-1 (złączki do instalacji niskonapięciowych) oraz PN-EN 60998-2-1 (wymagania szczegółowe dla złączek śrubowych) stanowi absolutne minimum. Producenci z wieloletnim doświadczeniem publikują deklaracje zgodności CE, atesty oraz wyniki badań palności i odporności na prąd zwarciowy.

Przy wyborze konkretnego modelu kieruj się prostą zasadą: sprawdzony producent z kilkunastoletnią obecnością na rynku, kompletna dokumentacja techniczna, certyfikat niezależnej jednostki badawczej. Lista złączka zaciskowa do rozdzielnicy za 3 złote bez żadnych oznaczeń to proszenie się o kłopoty, których koszt naprawy przekroczy oszczędność o rząd wielkości.

Jeśli projektujesz rozdzielnicę od podstaw, zaplanuj lokalizację listew zaciskowych jeszcze przed zakupem obudowy. Zbyt mało miejsca na szynie TH-35 zmusza do kaskadowego łączenia listew, co komplikuje późniejsze pomiary i serwis.

Telefoniczne doradztwo techniczne przy wyborze konkretnego modelu potrafi zaoszczędzić godziny analizowania katalogów. Doświadczony konsultant zada kilka pytań o liczbę obwodów, przekroje przewodów, typ rozdzielnicy i na tej podstawie wskaże optymalny wariant. Warto skorzystać z takiej pomocy, zwłaszcza przy większych inwestycjach.

Dobór listwy zaciskowej nie jest skomplikowany, jeśli wie się, na co patrzeć. Liczba torów, zakres przekrojów, certyfikaty, kolor zgodny z funkcją i moment dokręcenia zgodny z instrukcją producenta. Te pięć elementów decyduje o tym, czy instalacja będzie bezpieczna przez następne trzydzieści lat.

Źródła danych: PN-EN 60998-1, PN-EN 60998-2-1, PN-EN 60439-1, katalogi producentów osprzętu rozdzielczego, publikacje SEP dotyczące instalacji niskonapięciowych. Strona referencyjna: pkn.pl (Polski Komitet Normalizacyjny), sep.com.pl (Stowarzyszenie Elektryków Polskich).
