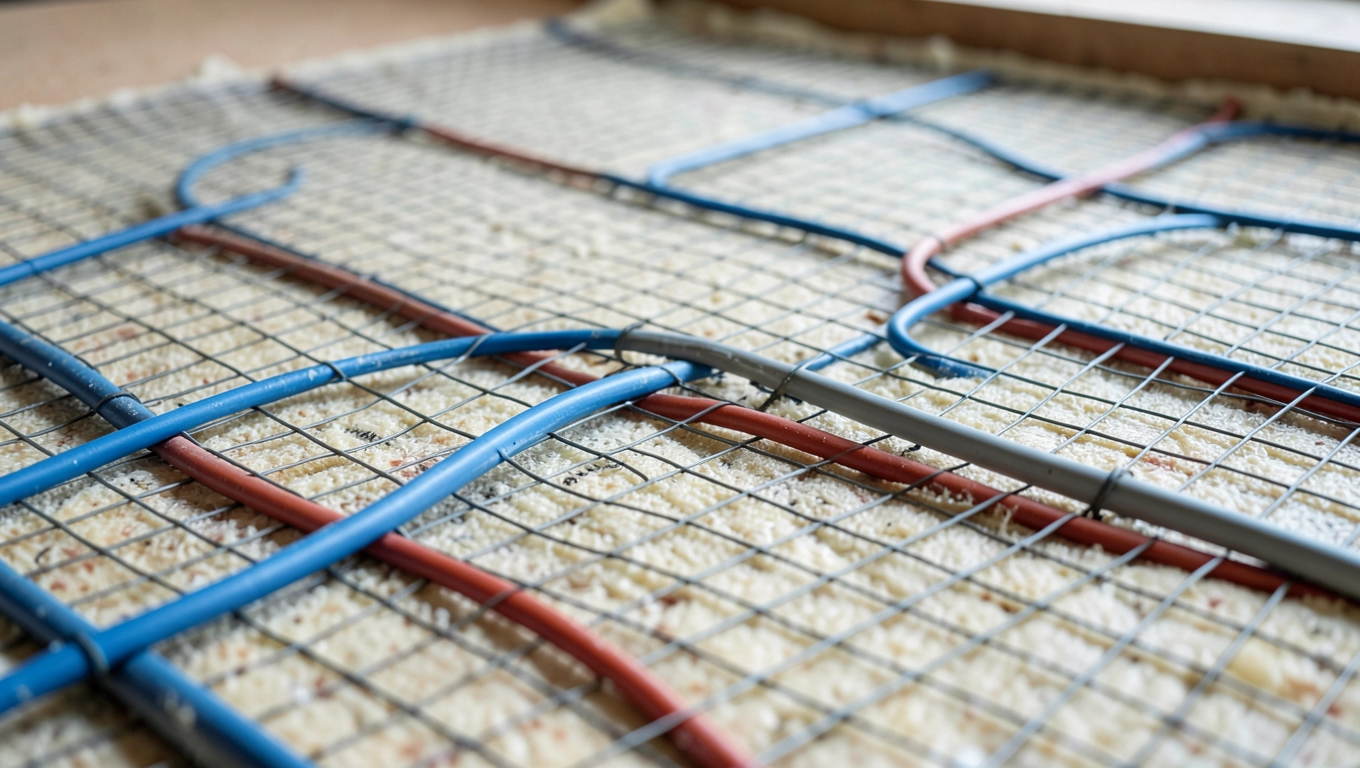

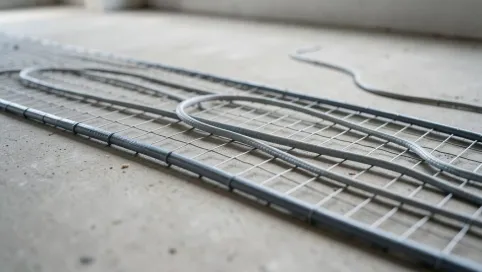

Czym zalać elektryczne ogrzewanie podłogowe, żeby nie zniszczyć kabla?

Wylewka betonowa czy anhydrytowa pod matę grzewczą

Pod matę grzewczą można wylać zarówno klasyczny jastrych cementowy, jak i anhydryt. Każde z tych rozwiązań ma odmienną mechanikę pracy z ciepłem i wymaga innego reżimu technologicznego, dlatego wybór nie powinien być przypadkowy. Beton, czyli mieszanka cementu, kruszywa i wody w proporcjach odpowiadających klasie C16/20, ma przewodność cieplną na poziomie 1,4-1,7 W/(m·K). To znaczy, że każdy centymetr grubości wylewki betonowej wchłania nieco energii, zanim ta dotrze do powierzchni podłogi.

• Wylewka betonowa czy anhydrytowa pod matę grzewczą
• Masa samopoziomująca nad kablem grzewczym
• Grubość i kolejność warstw zalewania ogrzewania podłogowego
• Najczęstsze błędy przy zalewaniu elektrycznego ogrzewania podłogowego

Anhydryt, spoiwo siarczanowo-wapniowe, osiąga przewodność 1,8-2,2 W/(m·K). Wyższa wartość wynika z gęstszej struktury krystalicznej i braku kapilar powietrznych typowych dla zaczynu cementowego. Ciepło z kabla lub maty przenika przez anhydryt szybciej, a temperatura powierzchni posadzki rośnie o 2-3°C przy tej samej mocy instalacji. To realna różnica, którą odczuwa się bosą stopą.

Beton wygrywa tam, gdzie panuje wilgoć. Łazienka, pralnia, garaż - miejsca narażone na kontakt z wodą wymagają wylewki cementowej. Anhydryt w takich warunkach traci spójność, a przy długotrwałym zawilgoceniu rozpływa się. Norma PN-EN 13813 dzieli jastrychy na klasy wytrzymałości i wilgotności; anhydryt nie spełnia wymagań klasy CT-C30-F5 w środowisku mokrym bez dodatkowej hydroizolacji.

Grubość warstwy nad przewodem grzejnym decyduje o bezwładności cieplnej całej podłogi. Zbyt gruba wylewka zamienia instalację w akumulator, który wolno się nagrzewa i wolno oddaje ciepło po wyłączeniu. Zbyt cienka może eksponować nierówności i grozić pękaniem przy cyklach termicznych. Producenci mat grzewczych podają w kartach technicznych wartości od 5 do 15 mm ponad górną krawędź kabla - to optimum między ochroną mechaniczną a szybkością reakcji.

Kolejność prac wygląda tak: po ułożeniu i pomiarze rezystancji maty (wynik powinien mieścić się w tolerancji ±10% od wartości z tabliczki znamionowej) przychodzi czas na obwódkę dylatacyjną z pianki PE o grubości 8-10 mm wzdłuż ścian. Bez niej wylewka przeniesie naprężenia na mury i odspoi się od podłoża. Potem wylewa się masę, ściąga łatą, odpowietrza wałkiem kolczastym i pozostawia do wiązania.

Wielu wykonawców popełnia błąd, wlewając anhydryt na matę bez wcześniejszego zagruntowania podłoża. Anhydryt potrzebuje podkładu sczepnego innego niż cement - żywicy epoksydowej lub specjalnego mostka akrylowego. Bez niego powstaje pustka akustyczna, a cała wylewka „pływa" i traci kontakt z matą, co obniża efektywność grzewczą o 15-20%.

Masa samopoziomująca nad kablem grzewczym

Kabel grzewczy układa się gęściej niż mata, bo daje większą swobodę w kształtowaniu stref. W łazience o powierzchni 6 m² często spotyka się rozstaw 7-8 cm, co daje moc rzędu 150-180 W/m². Przy takim zagęszczeniu klasyczna wylewka betonowa bywa za sztywna i nie wypełnia wszystkich przestrzeni między pętlami kabla. Z pomocą przychodzi masa samopoziomująca.

Masa samopoziomująca to mieszanka cementu, gipsu lub anhydrytu z dodatkami modyfikującymi - plastyfikatorami, środkami napowietrzającymi, regulatorami wiązania. Jej płynność sięga 130-150 mm rozlewności (mierzone pierścieniem Hoffmanera), co pozwala materiałowi samodzielnie wyrównać się pod siłą grawitacji. Nad kablem grzejnym o średnicy 5-7 mm taka masa dociera wszędzie i nie pozostawia pustek powietrznych, które zakłócałyby transfer ciepła.

Grubość warstwy samopoziomującej nad kablem wynosi najczęściej 10-20 mm. Cieńsza nie pokryje przekroju kabla i przebarwi się od temperatury w strefie grzewczej. Grubsza zwiększa bezwładność. Masa o przewodności 1,3-1,6 W/(m·K) ustępuje anhydrytowi pod względem transferu, ale wygrywa ceną i dostępnością. Za 25-kilogramowy worek zapłacimy 35-55 zł, co przy zużyciu 1,5-1,8 kg/mm/m² przekłada się na koszt rzędu 18-25 zł za każdy milimetr na metrze kwadratowym.

Wykonawcy stosują tu sprawdzony schemat: gruntowanie podłoża preparatem akrylowym (czas schnięcia 2-4 godziny), rozrobienie masy wodą w proporcji podanej przez producenta (zwykle 4,5-5 l na 25 kg), wylanie wąskim pasem przy ścianie i rozprowadzenie raklą ząbkowaną. Odpowietrzanie wałkiem kolczastym jest obowiązkowe, bo pęcherzyki powietrza w warstwie nad kablem tworzą mostki termiczne i obniżają moc grzewczą nawet o 8%.

Kiedy masa samopoziomująca nie wystarczy? W strefach mokrych bez hydroizolacji typu folia w płynie, w pomieszczeniach z intensywnym ruchem kołowym (garaż, warsztat) i wszędzie tam, gdzie przewidywane obciążenie punktowe przekracza 2 kN/m². Masa ma twardość powierzchniową 30-40 N/mm² i przy nacisku regału czy nogi wanny akrylowej bez podparcia może pęknąć.

Istotny jest też kontekst akustyczny. Norma PN-EN ISO 717-2 opisuje izolacyjność od dźwięków uderzeniowych. Wylewka pływająca na macie z wełny mineralnej lub styropianie akustycznym uzyskuje poprawę ΔL_w o 23-28 dB. Masa samopoziomująca sama w sobie nie zapewnia tej wartości, ale pozwala uzyskać gładką powierzchnię, na której kolejne warstwy akustyczne pracują z pełną skutecznością.

Grubość i kolejność warstw zalewania ogrzewania podłogowego

Układ warstw podłogi z elektrycznym ogrzewaniem przypomina tort, w którym każdy poziom pełni ściśle określoną funkcję. Pominięcie jednego elementu albo zbyt cienka warstwa wylewki przekłada się na straty ciepła, hałas lub pęknięcia. Przeciętny przekrój dla mieszkania w bloku z wielkiej płyty wygląda następująco: strop, warstwa wyrównawcza 10-20 mm, mata grzewcza 3,5-4 mm, wylewka 25-35 mm, klej elastyczny 5-8 mm, płytka 8-10 mm. Razem 50-80 mm, co mieści się w typowej rezerwie wysokości 60 mm od progu drzwiowego.

W nowym budownictwie, gdzie strop ma już projektowaną spadkowanie podłogi i warstwę wyciszenia, sytuacja się upraszcza. Strop, folia PE, styropian EPS 100 o grubości 30-50 mm, mata lub kabel, wylewka, okładzina. W domach z poddaszem użytkowym, gdzie strop drewniany wymaga sztywnego poszycia z płyt OSB lub MFP, grubość wylewki rośnie do 35-40 mm. To kompensuje ugięcie belek i chroni kabel przed naprężeniami mechanicznymi.

Sekwencja technologiczna ma znaczenie większe, niż sugeruje intuicja. Rozpoczynamy od pomiaru rezystancji izolacji i rezystancji żyły grzejnej miernikiem Megger przy napięciu 500 V DC. Wynik poniżej 10 MΩ dyskwalifikuje instalację przed zalaniem. Po pierwszym teście układamy matę lub kabel, mocujemy taśmą montażową i wykonujemy drugi pomiar. Dopiero gdy wynik mieści się w normie, wylewamy masę. Trzeci pomiar rezystancji następuje po wyschnięciu wylewki, ale przed okładziną.

Czas wiązania i schnięcia wpływa na moment pierwszego uruchomienia. Beton osiąga pełną wytrzymałość po 28 dniach, anhydryt po 7-14 dniach, masa samopoziomująca cementowa po 7 dniach. Przedwczesne włączenie grzania powoduje szoki termiczne: woda w porach odparowuje nierównomiernie, a wylewka pęka wzdłuż kabla. Wygrzewanie rozpoczynamy od +18°C i zwiększamy temperaturę o 2-3°C co 2-3 dni, aż do osiągnięcia projektowanej mocy.

Pomijanie warstw to proszenie się o kłopoty. Brak dylatacji obwodowej przy ścianach skutkuje spękaniem wylewki przy ogrzewaniu i skurczu. Brak folii PE między stropem a styropianem powoduje, że wylewka wchłania wilgoć ze stropu i nie wiąże prawidłowo. Brak gruntu na macie sprawia, że kable „pływają" w masie i tracą kontakt cieplny z wylewką. Każdy z tych błędów obniża sprawność o kilka procent, a kumulacja potrafi zmarnować połowę mocy instalacji.

Najczęstsze błędy przy zalewaniu elektrycznego ogrzewania podłogowego

Pomiar rezystancji to pierwsza linia obrony przed awarią. Wielu wykonawców rezygnuje z testu po ułożeniu maty, tłumacząc oszczędność czasu. To fałszywa oszczędność: uszkodzony kabel ujawnia się dopiero po zalaniu, kiedy naprawa wymaga kucia posadzki. Tolerancja rezystancji dla kabli grzewczych wynosi ±10% od wartości nominalnej podanej na etykiecie. Dla maty o mocy 150 W i napięciu 230 V rezystancja powinna wynosić około 353 Ω. Wynik 320 Ω lub 390 Ω to sygnał alarmowy.

⚠️ Skracanie kabla grzejnego to błąd, którego nie da się naprawić. Kabel grzewczy ma fabrycznie ustaloną rezystancję na metr. Skrócenie o 10% zmniejsza rezystancję o 10%, zwiększa moc o 10% i podnosi temperaturę rdzenia o kilkanaście stopni. Efektem jest punktowe przegrzanie i przepalenie w ciągu kilku tygodni.

Drugim grzechem jest wylewanie masy na nieosuszoną powierzchnię. Po myciu podłogi lub zalewaniu warstwy wyrównawczej trzeba odczekać co najmniej 24 godziny przy wentylacji i temperaturze pokojowej powyżej 15°C. Wilgoć resztkowa pod kablem zamienia się w parę podczas pierwszego grzania, a para szuka ujścia i odspaja wylewkę od podłoża. Skutkuje to pustym dźwiękiem przy stukaniu i widocznymi pęcherzami na powierzchni.

Betonowe wylewki na ogrzewaniu podłogowym wymagają zbrojenia. Siatka stalowa o średnicy drutu 3-4 mm i oczkach 10×10 cm rozkłada naprężenia termiczne i ogranicza spękania. Bez zbrojenia wylewka pęka w miejscu największego gradientu temperatury, czyli bezpośrednio nad kablem. W praktyce pęknięcia biegną wzdłuż pętli grzewczej, tworząc szczeliny o rozwartości 0,3-0,8 mm, które kumulują naprężenia i po kilku sezonach prowadzą do odspojenia płytek.

Brak regulatora z czujnikiem podłogowym to błąd kosztujący realne pieniądze. Termostat z sondą w rurce ochronnej umieszczonej między pętlami kabla (nigdy na kablu) mierzy temperaturę posadzki i odcina zasilanie po osiągnięciu progu. Bez tej funkcji kabel grzeje non stop, temperatura podłogi przekracza 32°C, a rachunki rosną o 25-40%. Czujnik podłogowy kosztuje 40-80 zł, a jego brak kosztuje kilkaset złotych rocznie w zawyżonych rachunkach.

Montaż maty bezpośrednio pod meble bez nóżek to kolejny grzech. Kanapa z solidną podstawą, szafa z cokołem pełnym, wanna z obudową murowaną - wszystkie te elementy blokują oddawanie ciepła. Kabel pod nimi przegrzewa się, bo nie ma ujścia dla energii. Dopuszczalna temperatura pracy izolacji przewodu wynosi 80°C, a bezpieczna granica to 65°C. Po kilku godzinach pracy pod zabudową kabel osiąga tę granicę i zaczyna degradować się od środka.

Przed zalaniem wykonaj szkic rozmieszczenia maty lub kabla ze wszystkimi wymiarami i zaznacz miejsce czujnika. Dokumentacja przyda się nie tylko podczas odbioru elektrycznego, ale też za 8-12 lat, kiedy trzeba będzie wiercić otwory w podłodze bez ryzyka trafienia w przewód pod napięciem.

Strefy bezpieczeństwa w łazience to nie ozdobnik, lecz wymóg normy PN-HD 60364-7-701. Strefa 0 obejmuje wnętrze brodzika i wanny - tam nie montuje się żadnych elementów pod napięciem. Strefa 1 sięga do 2,25 m od podłogi wokół wanny i do 1,2 m od prysznica. Strefa 2 rozciąga się na 0,6 m wokół strefy 1. Strefa 3 to pozostała przestrzeń łazienki, w której maty grzewcze układa się bez ograniczeń. Termostat montuje się poza strefą 0-2, czyli co najmniej 0,6 m od krawędzi wanny lub prysznica, na wysokości 1,3-1,5 m.

Zabezpieczenie różnicowoprądowe 30 mA to absolutne minimum. Wyłącznik nadprądowy o wartości 16 A zabezpiecza obwód 3×2,5 mm² o dopuszczalnym obciążeniu 25 A. Przy mocy maty 1,5 kW pobór prądu wynosi około 6,5 A, co stanowi 26% obciążenia obwodu. Zostaje zapas na inne urządzenia w tej samej linii, ale w praktyce lepiej wydzielić osobny obwód dla każdej strefy grzewczej powyżej 10 m². Norma PN-HD 60364-4-42 dopuszcza współdzielenie obwodu pod warunkiem, że suma mocy nie przekracza 3,7 kW.

Czas montażu dla typowej łazienki 6 m² to jeden dzień roboczy na przygotowanie podłoża i ułożenie maty, drugi dzień na wylanie masy samopoziomującej, trzeci dzień po 48 godzinach schnięcia na klejenie płytek. Razem trzy dni, jeśli ekipa pracuje sprawnie. W salonach 18-25 m² czas rośnie do czterech-pięciu dni, bo większa powierzchnia wymaga precyzyjniejszego poziomowania i dłuższego schnięcia wylewki anhydrytowej.

Klej do płytek na ogrzewaniu podłogowym musi być elastyczny, oznac symbolem C2TE S1 lub C2TE S2 wg PN-EN 12004. Zwykły klej C1 po kilku cyklach grzewczych traci przyczepność i płytki zaczynają odspajać się od wylewki. Elastyczny klej kompensuje ruchy termiczne i zachowuje parametry w zakresie -30°C do +80°C. Za 25-kilogramowy worek zapłacimy 45-75 zł, a zużycie 4-6 kg/m² przekłada się na dodatkowy koszt rzędu 18-30 zł/m² w stosunku do zwykłego kleju.

Pierwsze uruchomienie wymaga cierpliwości. Po 21 dniach od wylenia jastrychu cementowego lub 7 dniach od wylenia anhydrytu rozpoczynamy wygrzewanie od temperatury +18°C. Co 48-72 godziny podnosimy zadaną wartość o 2-3°C, obserwując zachowanie posadzki. Gwałtowne skoki temperatury powodują szoki termiczne i mikropęknięcia. Po osiągnięciu projektowanej temperatury 26-29°C utrzymujemy ją przez 5-7 dni, a potem obniżamy o 5°C i zostawiamy na stałe. Dopiero po tym cyklu układamy panele lub wykładzinę, jeśli taką przewidziano zamiast płytek.

Źródła danych i norm: PN-EN 13813 (jastrychy), PN-EN 12004 (kleje do płytek), PN-HD 60364-7-701 (instalacje w łazienkach), PN-EN ISO 717-2 (akustyka budowlana), karty techniczne producentów mat i kabli grzewczych dostępne na stronach czołowych producentów branży grzewczej.
