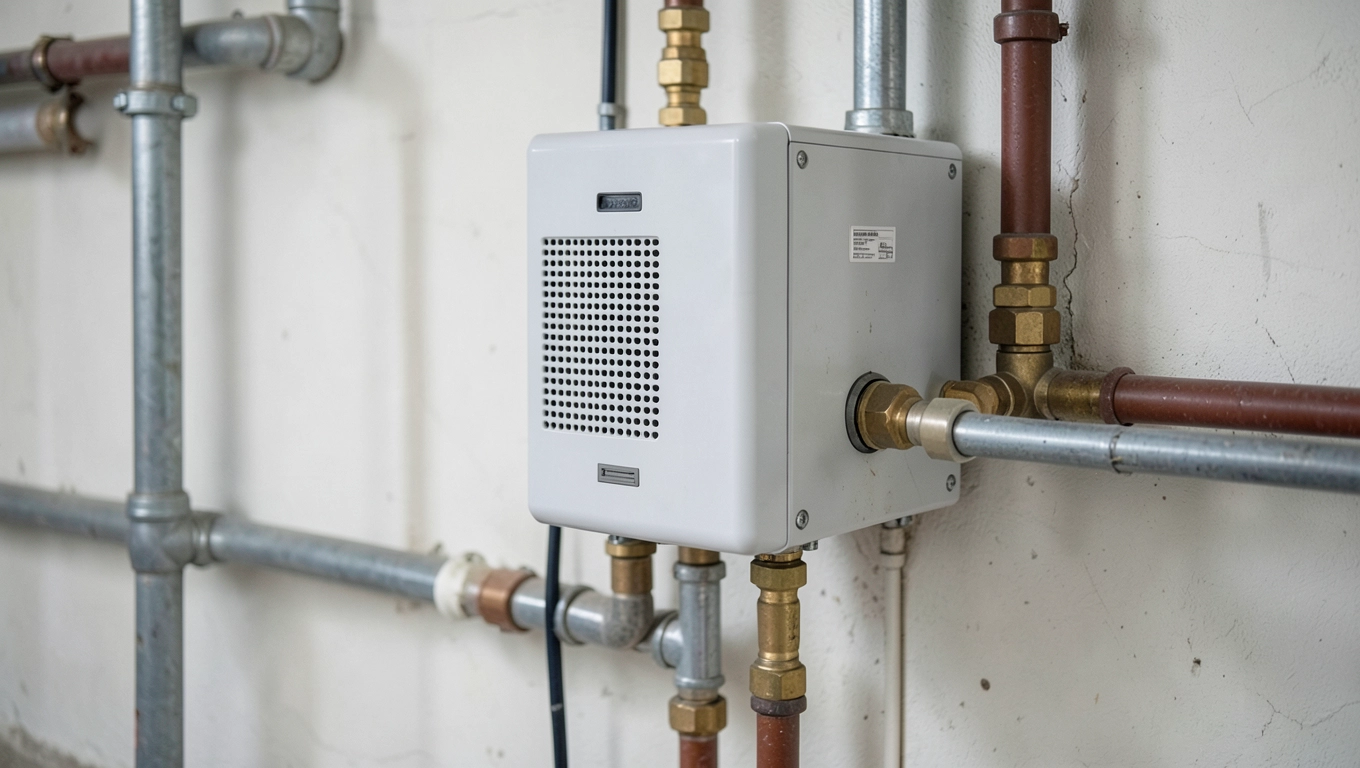

Pompa ciepła monoblok podłączona do starej instalacji – czy to w ogóle możliwe?

Rachunki za gaz i węgiel rosną, a w internecie krąży półprawda, że pompa ciepła wymaga kompletnie nowej instalacji podłogowej za kilkadziesiąt tysięcy złotych. W rzeczywistości podłączenie pompy ciepła monoblok do istniejącej instalacji grzejnikowej jest technicznie wykonalne w większości polskich domów, pod warunkiem że temperatura zasilania spadnie z dawnych 70-75°C do realnych 50-55°C, a układ hydrauliczny przejdzie z otwartego na zamknięty z naczyniem przeponowym.

• Dlaczego temperatura zasilania decyduje o współpracy pompy z grzejnikami
• Obniżanie temperatury w starej instalacji: obliczenia i przykłady
• Podłączenie pompy monoblok krok po kroku: układ zamknięty, płukanie, filtracja
• Najczęstsze błędy przy modernizacji instalacji CO pod pompę ciepła
• Kwestie prawne i formalne przy wymianie źródła ciepła
• Checklista przed montażem pompy ciepła
• Koszty modernizacji i czas zwrotu
• Przypadki graniczne, kiedy modernizacja się nie opłaca
• Sterowanie i automatyka

Dlaczego temperatura zasilania decyduje o współpracy pompy z grzejnikami

Każda pompa ciepła powietrze-woda osiąga najwyższą sprawność przy niskiej temperaturze zasilania, czyli przy parametrach zbliżonych do ogrzewania podłogowego. Współczynnik SCOP przy 35°C sięga wartości 4,0-4,5, a przy 55°C spada do około 2,8-3,2. Różnica ta przekłada się na konkretne złotówki w rachunku za prąd.

Stare instalacje projektowano na 75°C lub nawet 80°C, ponieważ piece węglowe i starsze kotły gazowe po prostu inaczej pracowały. Grzejniki miały dużą masę, działały na zasadzie konwekcji i promieniowania przy wysokim czynniku, a regulacja polegała na otwieraniu okna. Dziś mówimy o innej fizyce. Pompa ciepła sprężarka nie wytworzy tak gorącej wody bez drastycznego spadku wydajności i wzrostu hałasu sprężarki.

Nowoczesne jednostki monoblokowe, na przykład modele typu PCCO MONO, potrafią dostarczyć wodę o temperaturze 50°C nawet przy dwudziestopięciostopniowym mrozie na zewnątrz. To wystarczy do ogrzewania dobrze zaizolowanego budynku, o ile grzejniki mają odpowiednią rezerwę mocy. Przy temperaturze -15°C większość pomp oferuje już 55°C, co stanowi optimum kompromisu między komfortem a ekonomią.

Spadek temperatury z 75°C do 55°C oznacza realne obniżenie mocy pojedynczego grzejnika o około 50%. Grzejnik typu 22 o wymiarach 1000×600 mm oddaje przy 75/65/20°C około 1709 W, natomiast przy 55/45/20°C zaledwie 864 W. Właśnie dlatego przed podjęciem decyzji o modernizacji konieczny jest audyt cieplny budynku i inwentaryzacja grzejników.

Obniżanie temperatury w starej instalacji: obliczenia i przykłady

Ciepło oddane do pomieszczenia zależy od trzech czynników: temperatury czynnika, temperatury w pomieszczeniu i powierzchni grzejnika. Gdy temperatura zasilania spada, maleje logarytmicznie różnica temperatur między grzejnikiem a powietrzem, a moc cieplna obniża się wykładniczo, nie liniowo. Stąd pozorna katastrofa przy zmianie z 75°C na 55°C.

Weźmy konkretny przypadek. Dom z zapotrzebowaniem na ciepło 10 kW przy temperaturze projektowej -20°C. W salonie stoi grzejnik typu 22 o wymiarach 1000×600 mm, czyli jeden z najpopularniejszych w Polsce. Przy zasilaniu 75°C i powrocie 65°C oddaje on 1709 W, co przy dziesięciu godzinach pracy dziennie daje 17 090 Wh energii.

Ten sam grzejnik przy zasilaniu 55°C oddaje 864 W, więc potrzebuje około dwudziestu godzin pracy, by dostarczyć tę samą energię cieplną. Pompa ciepła pracuje więc niemal bez przerwy w najzimniejsze dni, ale pobiera z każdego kilowata prądu około 2,8-3,0 kW ciepła, zamiast marnować paliwo kopalne. Rachunek ekonomiczny wypada korzystnie, o ile budynek ma przyzwoitą izolację, a grzejniki nie są rażąco za małe.

Sterowanie krzywą grzewczą pozwala automatycznie dopasować temperaturę zasilania do temperatury zewnętrznej. Algorytm pogodowy obniża temperaturę wody grzewczej przy każdym wzroście temperatury na zewnątrz o jeden stopień. Nowoczesne automaty pomp ciepła mają tę funkcję wbudowaną. Wystarczy ustawić dwa punkty charakterystyki, na przykład -15°C → 50°C oraz +10°C → 30°C, by instalacja sama reagowała na aurę.

Podłączenie pompy monoblok krok po kroku: układ zamknięty, płukanie, filtracja

Każda pompa ciepła wymaga układu zamkniętego z naczyniem przeponowym i zaworem bezpieczeństwa. Stare instalacje w Polsce powszechnie funkcjonowały jako otwarte, z naczyniem otwartym na strychu i naturalnym obiegiem grawitacyjnym. Bezpośrednie wpięcie pompy do takiego układu grozi wtłoczeniem powietrza do wymiennika, korozją aluminium i utratą gwarancji producenta.

Pierwszy krok to konwersja układu otwartego na zamknięty. Naczynie otwarte na strychu trzeba zlikwidować, a w kotłowni zamontować naczynie przeponowe o pojemności dostosowanej do objętości wody w instalacji (zazwyczaj 1/10 pojemności układu, ale nie mniej niż 24 litry dla domu 150 m²). Zawór bezpieczeństwa ustawiony na 3 bar chroni wymiennik pompy przed skokami ciśnienia przy awaryjnym grzaniu prądem (funkcja grzałki).

Drugi krok to płukanie instalacji, etap pomijany przez amatorów, a decydujący o żywotności pompy. Woda w starych rurach stalowych zawiera rdzawe złogi, kamień kotłowy i produkty korozji aluminium, jeśli w układzie są grzejniki aluminiowe. Te zanieczyszczenia działają jak pasta ścierna na płytowy wymiennik ciepła pompy, obniżając jego sprawność o kilka procent rocznie.

Skuteczne płukanie polega na kilkukrotnym przepuszczeniu przez instalację wody z dodatkiem środka odkamieniającego (kwas cytrynowy lub preparaty dedykowane do instalacji CO), a następnie intensywnym wypłukaniu czystą wodą. Ciśnienie wody powinno osiągać 3-4 bar, by oderwać osady od ścianek rur. Profesjonalne firmy używają pomp płuczących o wydajności 60-100 l/min, które w ciągu dwóch godzin wypłukują z instalacji nawet kilka kilogramów szlamu.

Trzeci krok to filtracja. Sekwencja trzech filtrów chroni pompę przed skutkami niedokładnego płukania:

• Filtr siatkowy 500 mikronów na głównym powrocie, łapiący grube zanieczyszczenia mechaniczne, piasek i resztki uszczelek.
• Filtr z magnesem neodymowym o sile ciągnięcia 8 000-12 000 Gaussów, wyłapujący cząsteczki żelaza i rdzy odpowiedzialne za abrazję wymiennika.
• Separator powietrza z automatycznym odpowietrznikiem usuwający mikropęcherzyki gazów, które obniżają sprawność wymiany ciepła.

Alternatywą dla bezpośredniego podłączenia pompy do starej instalacji jest zastosowanie wymiennika ciepła płytowego, który oddziela obieg pompy od obiegu grzejnikowego. Strona wtórna wymiennika pozostaje ze starą wodą, a strona pierwotna pracuje na świeżej, przygotowanej wodzie. Rozwiązanie kosztuje 4 000-9 000 zł w zależności od wydajności, ale eliminuje ryzyko zanieczyszczenia wymiennika pompy.

Najczęstsze błędy przy modernizacji instalacji CO pod pompę ciepła

Pominięcie płukania instalacji przed montażem pompy to grzech pierworodny większości nieudanych modernizacji. W ciągu pierwszego sezonu grzewczego zanieczyszczenia osadzają się na płytach wymiennika pompy, obniżając SCOP o 10-15%. Po dwóch latach różnica w rachunkach za prąd między prawidłowo a nieprawidłowo przygotowaną instalacją sięga 2 500-4 000 zł rocznie, więc oszczędność na płukaniu zwraca się błyskawicznie.

Dobór mocy pompy bez audytu cieplnego budynku to drugi najczęstszy błąd. Sprzedawcy internetowi kuszą mocą 12 kW za atrakcyjną cenę, lecz w domu o zapotrzebowaniu 8 kW pompa będzie taktować, czyli włączać się i wyłączać, co zużywa sprężarkę i obniża sprawność. Z kolei pompa 6 kW w domu potrzebującym 11 kW nigdy nie osiągnie temperatury projektowej przy siarczystym mrozie. Wzór uproszczony na zapotrzebowanie cieplne: Q [W] = V [m³] × ΔT [°C] × 0,35, gdzie V to kubatura, a ΔT różnica między temperaturą projektową wewnątrz i na zewnątrz. Dla domu 200 m³ przy ΔT = 40°C wychodzi 2 800 W, ale po uwzględnieniu wentylacji, mostków cieplnych i strat przez okna realne zapotrzebowanie rośnie o 40-80%.

Brak zaworu mieszającego w instalacjach z grzejnikami to trzeci błąd, który objawia się hałaśliwą pracą termostatycznych zaworów przy grzejnikach. Pompa ciepła pracuje ze stałym przepływem, a grzejniki z zaworami termostatycznymi dynamicznie go zmieniają. Efektem są stuki w instalacji i szybsze zużycie pompy obiegowej. Zawór mieszający trójdrożny lub czterodrożny z siłownikiem stabilizuje przepływ i rozkłada temperaturę między obieg grzejnikowy a ewentualny obieg podłogowy.

Instalacje z otwartym naczyniem wzbiorczym nie mogą współpracować z pompą ciepła ze względu na kontakt wody grzewczej z tlenem atmosferycznym. Korozja w takim układzie postępuje kilkakrotnie szybciej niż w układzie zamkniętym. Wymiana naczynia to koszt 600-1 200 zł, lecz bez tego zabiegu gwarancja na wymiennik pompy ciepła wygasa automatycznie.

Kwestie prawne i formalne przy wymianie źródła ciepła

Pompa ciepła o mocy do 12 kW w budynku mieszkalnym nie wymaga pozwolenia na budowę, lecz instalator musi zgłosić urządzenie do rejestru CEEB (Centralna Ewidencja Emisyjności Budynków) w ciągu czternastu dni od uruchomienia. W praktyce robi to firma montażowa w ramach umowy serwisowej, a właściciel otrzymuje numer wpisu potrzebny do ewentualnych dotacji z programu Czyste Powietrze.

Norma PN-EN 15450 dotyczy projektowania instalacji grzewczych z pompami ciepła w budynkach mieszkalnych i określa wymagania dotyczące doboru mocy, temperatur obliczeniowych oraz izolacji rur. Dokument odwołuje się do PN-EN 12831, czyli europejskiej normy obliczania zapotrzebowania na ciepło. Prawidłowy projekt modernizacji powinien zawierać obliczenia cieplne wykonane właśnie wg tej normy.

Protokół odbioru instalacji powinien zawierać: wyniki próby ciśnieniowej (4 bar przez 30 minut bez spadku), parametry napełnienia (ciśnienie 1,5-2,0 bar, pH 7,5-8,5, twardość ogólna poniżej 4,0 mval/l), nastawy automatyki pogodowej oraz odczyty SCOP z pierwszego tygodnia pracy. Dokument ten stanowi podstawę roszczeń gwarancyjnych.

Checklista przed montażem pompy ciepła

• Wiek instalacji grzewczej (jeśli powyżej 25 lat, konieczne szczegółowe płukanie).
• Materiał rur i grzejników (stal, miedź, aluminium, żeliwo) wpływa na dobór inhibitorów korozji.
• Kubatura budynku i zapotrzebowanie na ciepło obliczone wg PN-EN 12831.
• Stan izolacji przegród zewnętrznych (ściany, dach, podłoga) determinuje temperaturę zasilania.
• Moc i liczba grzejników w każdym pomieszczeniu (weryfikacja przy 50°C i 55°C).
• Typ i pojemność naczynia wzbiorczego (konieczność wymiany na przeponowe).
• Obecność zaworów termostatycznych i ich kompatybilność z niską temperaturą.
• Stan izolacji rur w nieogrzewanych pomieszczeniach (strych, piwnica).
• Dostępność zasilania elektrycznego o odpowiedniej mocy (trójfazowe 400V dla pomp powyżej 9 kW).
• Miejsce na jednostkę zewnętrzną z zachowaniem odległości od granicy działki wg przepisów lokalnych.

Koszty modernizacji i czas zwrotu

Podłączenie pompy ciepła monoblok do istniejącej instalacji grzejnikowej jest średnio o 35-45% tańsze niż budowa nowego obiegu podłogowego. Składowe kosztów różnią się znacząco w zależności od stanu wyjściowego:

Czas zwrotu inwestycji zależy od cen źródeł ciepła zastępowanych pompą. W stosunku do kotła węglowego zwrot wynosi 4-6 lat, względem kotła gazowego kondensacyjnego 7-10 lat, względem oleju opałowego 3-5 lat. Wartość ta uwzględnia dofinansowanie z programu Czyste Powietrze (do 31 000 zł na pompę powietrze-woda) oraz brak kosztów przeglądów kominiarskich i zakupu paliwa.

Przypadki graniczne, kiedy modernizacja się nie opłaca

Nie każda instalacja nadaje się do podłączenia pompy ciepła. W domach z instalacją żeliwną z lat sześćdziesiątych i siedemdziesiątych, pozbawioną izolacji termicznej, o zapotrzebowaniu powyżej 120 W/m², koszty dostosowania przekraczają korzyści. Wymiana samych grzejników na nowoczesne o większej powierzchni (np. typ 33 zamiast 22) potrafi kosztować 15 000-25 000 zł, a po dodaniu bufora, wymiennika i pomp wspomagających rachunek rośnie do poziomu, przy którym prostsza okazuje się gruntowa pompa ciepła z pionowymi sondami.

Innym przypadkiem granicznym są domy z kominkiem jako głównym źródłem ciepła, w których instalacja C.O. pełni jedynie rolę wspomagającą. Tam koszt przyłącza elektrycznego o mocy 9-12 kW, koniecznego dla pompy monoblok, przewyższa roczne oszczędności. Sensowną opcją pozostaje powietrzna pompa ciepła typu powietrze-powietrze (klimatyzacja z funkcją grzania), która nie wymaga ingerencji w instalację wodną.

Sterowanie i automatyka

Sercem nowoczesnej instalacji z pompą ciepła jest regulator pogodowy, który na bieżąco dopasowuje temperaturę zasilania do warunków zewnętrznych. Krzywa grzewcza opisuje zależność między temperaturą na zewnątrz a temperaturą wody wychodzącej z pompy. Przykładowe nastawy dla domu 150 m² z izolacją z lat dwutysięcznych: +10°C → 28°C, 0°C → 38°C, -10°C → 48°C, -20°C → 55°C.

Bufor ciepła pełni rolę magazynu energii oraz hydraulicznego separatora między pompą a instalacją. Jego pojemność dobiera się na poziomie 20-50 litrów na każdy kilowat mocy grzewczej pompy. Dla pompy 9 kW bufor powinien mieć 200-300 litrów. Sprzęgło hydrauliczne (pojemnościowe lub bezinhrencyjne) pozwala na niezależną regulację przepływu po stronie pompy i po stronie instalacji.

Zawór mieszający trójdrożny z siłownikiem sterowany sygnałem 0-10 V lub PWM umożliwia płynne obniżanie temperatury wody do poziomu wymaganego przez grzejniki. W instalacjach mieszanych (podłogówka + grzejniki) zawór czterodrożny rozdziela obiegi i ustawia niezależne temperatury dla każdego z nich. Koszt zaworu z siłownikiem to 600-1 400 zł, a jego montaż trwa dwie godziny.

Podłączenie pompy ciepła monoblok do istniejącej instalacji grzewczej to jedno z najbardziej opłacalnych przedsięwzięć modernizacyjnych w polskim domu, pod warunkiem że temperatura zasilania spadnie do 50-55°C, a układ hydrauliczny zostanie przebudowany z otwartego na zamknięty. Kluczem do sukcesu jest rzetelny audyt cieplny, profesjonalne płukanie instalacji, trzystopniowa filtracja i prawidłowy dobór automatyki pogodowej. Gdy te warunki są spełnione, monoblok pracuje cicho, efektywnie i zwraca się szybciej niż zakłada większość kalkulacji.

Najczęściej zadawane pytanie brzmi: czy pompa ciepła zadziała z grzejnikami? Tak, pod warunkiem że temperatura zasilania nie przekroczy 55°C, a grzejniki mają wystarczającą rezerwę powierzchni. Modernizacja instalacji CO pod pompę ciepła nie wymaga wymiany grzejników w 70% przypadków, o ile budynek przeszedł termomodernizację, a sama instalacja nie pamięta czasów Gierka.

Wymiana kotła na pompę ciepła wymaga odwodnienia instalacji, przepłukania, montażu naczynia przeponowego i filtrów, co w typowym domu 150 m² zajmuje trzy do pięciu dni roboczych. Pierwsze efekty odczuwalne są od pierwszego miesiąca, a pełen zwrot z inwestycji następuje po pięciu do ośmiu sezonach grzewczych, zależnie od cen prądu i rodzaju zastępowanego paliwa.

Źródła danych i normy: PN-EN 15450 (Instalacje grzewcze w budynkach. Projektowanie instalacji z pompami ciepła), PN-EN 12831 (Energetyczne właściwości użytkowe budynków. Obliczanie zapotrzebowania na ciepło), PN-EN 14336 (Instalacje grzewcze w budynkach. Instalacja i odbiór), Ustawa z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów (CEEB), Program Czyste Powietrze (nfośigw.gov.pl), dane techniczne producentów pomp ciepła dostępne w kartach katalogowych urządzeń.
