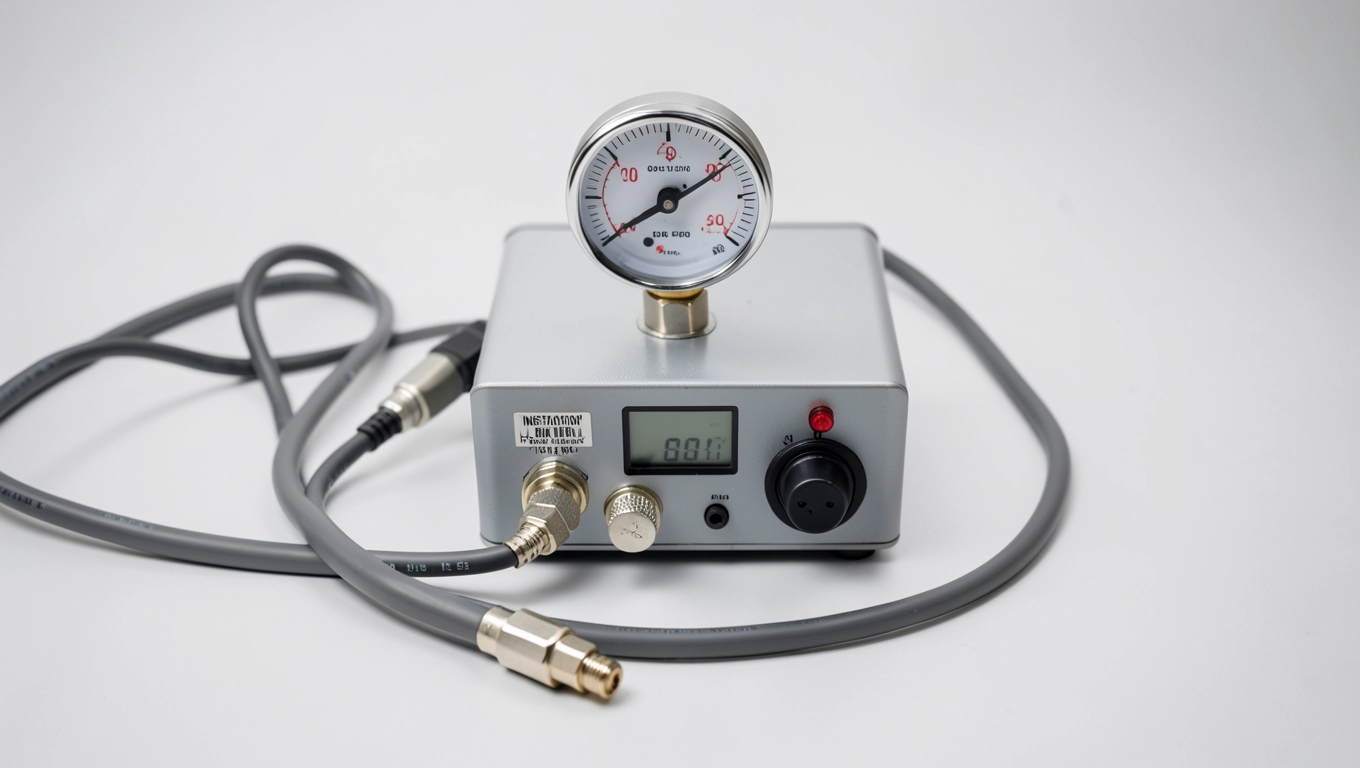

Manometr elektroniczny do prób szczelności – precyzja, która ratuje instalację

Ciśnieniomierz, który milczy w newralgicznym momencie próby, potrafi kosztować fortunę albo życie. Różnica między manometrem precyzyjnym a zwykłym wskaźnikiem to nie kwestia marketingu, lecz fizyki: błąd 0,6% pełnego zakresu oznacza przy próbie 10 bar odchylenie rzędu 0,06 bar, czyli wartość, po której uprawniony inspektor odczyta wynik jako pozytywny dla nieszczelnej instalacji. Poniższy tekst powstał z myślą o instalatorach, serwisantach, laboratoriach oraz służbach utrzymania ruchu, które szukają konkretnych kryteriów doboru, a nie kolejnego opisu katalogowego.

• Klasa dokładności 0,6 czy 0,1% FS którą wybrać do próby gazowej?
• Zakres pomiarowy manometru a bezpieczeństwo próby ciśnieniowej
• Elektroniczny manometr z świadectwem wzorcowania kiedy jest obowiązkowy?
• Analogowy czy cyfrowy manometr kontrolny porównanie w terenie
• Jak czytać wskazania i unikać błędów przy próbie szczelności
• Kiedy manometr elektroniczny, a kiedy analogowy praktyczny przewodnik decyzyjny

Klasa dokładności 0,6 czy 0,1% FS którą wybrać do próby gazowej?

Klasa dokładności 0,6 oznacza, że wskazanie może odbiegać od wartości rzeczywistej o 0,6% zakresu, a nie 0,6% wartości mierzonej. To fundamentalna różnica, która przy niskich ciśnieniach roboczych potrafi zniekształcić odczyt kilkukrotnie.

Dla próby szczelności instalacji gazowej przy ciśnieniu roboczym 5 kPa manometr o zakresie 0-60 kPa i klasie 0,6 daje niepewność ±0,36 kPa, czyli ponad 7% wartości mierzonej. Taki błąd przekracza dopuszczalne odchylenia wynikające z rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Klasa 0,1% FS w przyrządach elektronicznych działa inaczej: błąd odnosi się do pełnej skali, ale rozdzielczość przetwornika i algorytmy kompensacji temperaturowej obniżają niepewność w praktyce do wartości rzędu 0,05% w przedziale roboczym. Mechanizm opiera się na tensometrycznym mostku rezystancyjnym, gdzie odkształcenie membrany zmienia opór w układzie Wheatstone'a, a procesor koryguje dryfty termiczne na bieżąco.

Decyzja sprowadza się do trzech pytań: jakie ciśnienie robocze panuje w instalacji, jaka jest wymagana pewność prawna wyniku oraz czy przyrząd podlega okresowej rektyfikacji. Dla prób odbiorczych gazu w budynkach mieszkalnych klasa 0,6 z aktualnym świadectwem wzorcowania w zupełności wystarcza.

W przemyśle chemicznym, przy próbach rurociągów przesyłających media toksyczne lub przy kalibracji innych przetworników ciśnienia, manometr elektroniczny do prób szczelności instalacji o klasie 0,1% FS i świadectwie akredytowanym PCA staje się wymogiem procesowym.

Zakres pomiarowy manometru a bezpieczeństwo próby ciśnieniowej

Zbyt szeroki zakres to cichy zabójca precyzji. Przy próbie wodnej instalacji centralnego ogrzewania (ciśnienie próbne 6 bar) manometr 0-40 bar wskaże zmianę z 6,00 na 5,95 bar z błędem ±0,24 bar, czyli odczyt niezdatny do oceny szczelności.

Dobór zakresu wymaga trzech kroków. Najpierw ustalamy ciśnienie próbne wg normy PN-EN 805 dla wody lub odpowiedniego rozporządzenia dla gazu. Następnie mnożymy je przez 1,5 jako dolną granicę zakresu. Na końcu wybieramy najbliższy dostępny zakres handlowy, który mieści się w przedziale 1,5-4 × ciśnienie próbne.

Tabela zakresów ułatwia decyzję przy typowych aplikacjach, ale pomija sytuacje, w których ciśnienie próbne sięga 60 bar w instalacjach przemysłowych chłodzonych wodą lodową. Tam potrzebny jest przyrząd o zakresie 0-100 bar z klasą 0,6 lub 0,25.

Bezpieczeństwo próby zależy nie tylko od dokładności, ale i od mechanicznej odporności obudowy. Ciśnieniomierz precyzyjny do próby szczelności powinien mieć obudowę ze stali nierdzewnej oraz szybkę z wielowarstwowego szkła akrylowego, bo w razie rozszczelnienia instalacji fragmenty mogą przemieszczać się z prędkością kilkudziesięciu metrów na sekundę.

Kiedy wąski zakres, a kiedy uniwersalny?

Manometr o zakresie 0-1,6 bar przy próbie gazowej 0,005 bar (5 kPa) odda wskazanie z błędem ±0,0096 bar, czyli niemal dwukrotnie przekraczającym wartość mierzoną. Wniosek: do prób gazowych o małym ciśnieniu potrzebny jest przyrząd wyspecjalizowany, nie uniwersalny.

Instalator, który raz w tygodniu wykonuje próby wodociągowe, a raz w miesiącu próby gazowe, powinien mieć dwa manometry lub jeden elektroniczny z wymiennymi modułami czujnikowymi. Koszt dwóch przyrządów klasy 0,6 zwraca się w ciągu roku dzięki uniknięciu błędnych odczytów i poprawek protokołów.

Elektroniczny manometr z świadectwem wzorcowania kiedy jest obowiązkowy?

Świadectwo wzorcowania to dokument potwierdzający, że konkretny egzemplarz przyrządu został porównany z wzorcem państwowym w akredytowanym laboratorium. Bez niego nawet najdokładniejszy manometr zostanie zakwestionowany przez nadzór budowlany lub audytora ISO.

Obowiązek posiadania świadectwa wynika z dwóch źródeł. Pierwszym jest rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, które w przypadku prób instalacji gazowych wymaga przyrządu o udokumentowanej dokładności. Drugim są normy serii PN-EN 837-1/2/3, które definiują klasy dokładności i procedury wzorcowania.

Świadectwo akredytowane przez Polskie Centrum Akredytacji (PCA) różni się od zwykłego świadectwa producenta tym, że laboratorium wzorcujące przeszło audyt wg normy PN-EN ISO/IEC 17025. Tylko taki dokument ma moc prawną w postępowaniu przed organem nadzoru.

Rejestracja danych w modelu LEO-Record rozwiązuje problem ręcznego spisywania wyników podczas wielogodzinnej próby. Mechanizm jest prosty: procesor zapisuje odczyt co 1 sekundę w pamięci nieulotnej, a eksport przez USB generuje plik CSV z datownikiem i numerem seryjnym przyrządu. Taki plik jest akceptowany przez inspektorów Urzędu Dozoru Technicznego bez dodatkowej dokumentacji.

Manometr elektroniczny do prób szczelności instalacji bez świadectwa wzorcowania może służyć do wstępnych testów własnych, ale wynik takiej próby nie może stanowić podstawy do podpisania protokołu odbioru. Inspekcja budowlana ma prawo zażądać dokumentu i w razie jego braku wstrzymać procedurę przekazania obiektu do użytkowania.

Analogowy czy cyfrowy manometr kontrolny porównanie w terenie

Analogowy wskaźnik z rurką Bourdona działa na zasadzie sprężystego odkształcenia metalowej rurki owiniętej w spiralę, która pod wpływem ciśnienia prostuje się i obraca wskazówkę. Mechanizm jest prosty, odporny na przepięcia i nie wymaga zasilania, ale jego dokładność spada po przekroczeniu 80% zakresu ze względu na nieliniowość sprężystą materiału.

Cyfrowy manometr elektroniczny do prób szczelności instalacji opiera się na tensometrze foliowym napylonym na membranę krzemową. Odkształcenie membrany zmienia rezystancję mostka, a przetwornik analogowo-cyfrowy przetwarza napięcie na wartość ciśnienia z rozdzielczością do 0,001 bar.

W terenowych warunkach zimowych manometr analogowy wygrywa, bo nie zawiedzie z powodu wyczerpanej baterii. Ale w laboratorium wzorcowym lub przy długotrwałej próbie instalacji przemysłowej liczy się rozdzielczość i możliwość archiwizacji wyników, które daje tylko elektronika.

Koszt zakupu analogowego manometru kontrolnego precyzyjnego zaczyna się od 600 zł netto za klasę 0,6, podczas gdy elektroniczny odpowiednik to wydatek 1 200-2 500 zł netto. Różnica zwraca się przy pierwszej próbie, gdzie wymagana jest rozdzielczość 0,01 bar i pisemny ślad audytowy.

Osprzęt obowiązkowy w zestawie pomiarowym

Sam manometr to dopiero połowa sukcesu. Zawór manometryczny (PN250 lub PN400 w instalacjach wysokociśnieniowych) odcina przyrząd od instalacji po próbie, co chroni mechanizm przed udarem hydraulicznym. Uszczelka silikonowa między zaworem a manometrem musi mieć twardość 60-70 Shore'a, bo twardsza spowoduje nierównomierne dociśnięcie i nieszczelność, a miększa zdeformuje się po kilku montażach.

Nakrętka redukcyjna M20x1,5 na G1/2" pozwala zamontować manometr z gwintem metrycznym w instalacji z gwintem calowym bez wymiany całego przyrządu. To drobny element, którego brak wymusza zakup kolejnego manometru lub kosztowne przystosowanie instalatora do nietypowego gwintu.

Walizka ochronna z wypełnieniem piankowym o gęstości 33 kg/m³ amortyzuje wstrząsy podczas transportu na budowie. Model TW-3 mieści manometr, zawór, zapas uszczelek i świadectwo wzorcowania w jednym module, co ogranicza ryzyko zgubienia dokumentu w terenie.

Jak czytać wskazania i unikać błędów przy próbie szczelności

Błąd odczytu w terenie wynika z pięciu powtarzalnych przyczyn: niezerowania przyrządu przed próbą, zmiany temperatury otoczenia w trakcie pomiaru, wibracji przenoszonych z instalacji, nieprawidłowej pozycji montażowej oraz braku rektyfikacji po okresie użytkowania.

Wyzerowanie manometru elektronicznego wymaga odłączenia go od instalacji i wciśnięcia przycisku zerowania przez 3 sekundy. Mechanizm polega na odczytaniu napięcia mostka przy ciśnieniu atmosferycznym i zapisaniu go jako wartości referencyjnej w pamięci EEPROM. Bez tej procedury pierwsze 0,01-0,05 bar odczytu może pochodzić od dryftu zera, a nie od rzeczywistego ciśnienia.

Temperatura wpływa na dokładność przez dwa mechanizmy: rozszerzalność cieplną membrany tensometrycznej (materiał krzemowy ma współczynnik -0,1% zakresu na każde 10°C) oraz zmianę lepkości gazu lub cieczy w instalacji. Latem próba w nasłonecznionym kotłowni może dawać odczyt o 0,5% wyższy niż w nocy, gdy temperatura spada o 15°C.

Pozycja montażowa ma znaczenie przy manometrach analogowych z rurką Bourdona: grawitacja oddziałuje na mechanizm z siłą zależną od kąta, co przesuwa wskazówkę o 0,1-0,3% zakresu. Modele elektroniczne kompensują ten efekt programowo, ale tylko jeśli kalibracja zerowania odbyła się w pozycji roboczej.

Checklist pomiarowy przed próbą szczelności

• Manometr z aktualnym świadectwem wzorcowania (data ważności widoczna na dokumencie)
• Zakres pomiarowy 1,5-4 × ciśnienie próbne instalacji
• Klasa dokładności 0,6 (gaz) lub 0,1% FS (woda w przemyśle)
• Zawór manometryczny dobrany do ciśnienia nominalnego instalacji
• Uszczelka silikonowa bez widocznych odkształceń, twardość 60-70 Shore'a
• Walizka transportowa z wypełnieniem amortyzującym
• Protokół temperatury otoczenia i czasu rozpoczęcia próby

Rektyfikacja w akredytowanym laboratorium powinna odbywać się co 12 miesięcy lub po każdym mechanicznym uderzeniu, które mogło uszkodzić membranę. Koszt usługi waha się od 180 do 450 zł netto w zależności od klasy przyrządu i zakresu pomiarowego. To ułamek wartości błędnego odczytu, który może kosztować powtórkę całej próby.

Kalkulator doboru zakresu

Wartość minimalna zakresu = ciśnienie próbne × 1,5. Wartość maksymalna zakresu = ciśnienie próbne × 4. Jeśli wynik mieści się w granicach normy, wybieramy najbliższy zakres handlowy z tabeli. Gdy obliczony zakres wykracza poza typowe wartości (np. powyżej 100 bar), sięgamy po manometr przemysłowy z membraną typu flush, który toleruje media agresywne i ciśnienia do 1000 bar.

Wykres pokazuje, jak rośnie błąd bezwzględny wraz z zakresem przy stałej klasie 0,6. Dla próby gazowej 5 kPa zakres 0-0,6 bar daje błąd 0,0036 bar (3,6 mbar), zakres 0-10 bar dałby błąd 0,06 bar (60 mbar), czyli dwunastokrotnie większy od wartości mierzonej. Dobór zakresu to nie kosmetyka, lecz warunek sensowności pomiaru.

Kiedy manometr elektroniczny, a kiedy analogowy praktyczny przewodnik decyzyjny

Manometr elektroniczny do prób szczelności instalacji sprawdza się wszędzie tam, gdzie wymagana jest rozdzielczość 0,01 bar lub lepsza, gdzie trzeba udokumentować przebieg próby w formie cyfrowej i gdzie temperatura otoczenia mieści się w zakresie 0-50°C. Dotyczy to laboratoriów, zakładów przemysłowych oraz firm wykonujących próby odbiorcze w budynkach użyteczności publicznej.

Analogowy manometr kontrolny precyzyjny pozostaje niezastąpiony przy pracach w terenie zimowym, przy próbach awaryjnych wymagających natychmiastowego odczytu oraz tam, gdzie istnieje ryzyko mechanicznego uszkodzenia przyrządu. Jego prostota to nie wada, lecz cecha, która w rękach doświadczonego instalatora przekłada się na niezawodność.

Decyzja o wyborze konkretnego modelu sprowadza się do odpowiedzi na cztery pytania: jaki nośnik energii (gaz, woda, para), jakie ciśnienie próbne, jaka częstotliwość wykonywania prób w skali roku i czy wynik musi trafić do dokumentacji urzędowej. Po udzieleniu odpowiedzi tabela zakresów i klasa dokładności dobierają się same, a pozostaje jedynie kwestia ceny, która waha się od 819 do 1 790 zł brutto.

Manometr precyzyjny to inwestycja na lata, nie na jedną próbę. Przyrząd klasy 0,6 z świadectwem PCA wytrzymuje 8-12 lat eksploatacji przy prawidłowej rektyfikacji, a jego wartość rezydualna po tym okresie wynosi 30-40% ceny zakupu. To jeden z niewielu elementów wyposażenia, który zwraca się tak wyraźnie w oczach audytora.

Dobór manometru precyzyjnego do próby szczelności nie jest sztuką dla sztuki. To konkretna decyzja inżynierska, w której margines błędu przyrządu musi być mniejszy niż dopuszczalne odchylenie wyniku określone normą lub rozporządzeniem. Gdy margines jest mniejszy, próba ma sens prawny i techniczny. Gdy jest większy, lepiej powtórzyć pomiar innym przyrządem.

Źródła danych i aktów prawnych

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), w szczególności dział IX dotyczący instalacji gazowych. Norma PN-EN 837-1:1998 „Ciśnieniomierze z rurką Bourdona Wymiary, metrologia, wymagania i badania". Norma PN-EN 805:2002 „Zaopatrzenie w wodę Wymagania dotyczące systemów zewnętrznych i ich części składowych". Norma PN-EN ISO/IEC 17025:2018 „Ogólne wymagania dotyczące kompetencji laboratoriów badawczych i wzorcujących". Polskie Centrum Akredytacji wykaz akredytowanych laboratoriów wzorcujących, dostępny na stronie pca.gov.pl.
