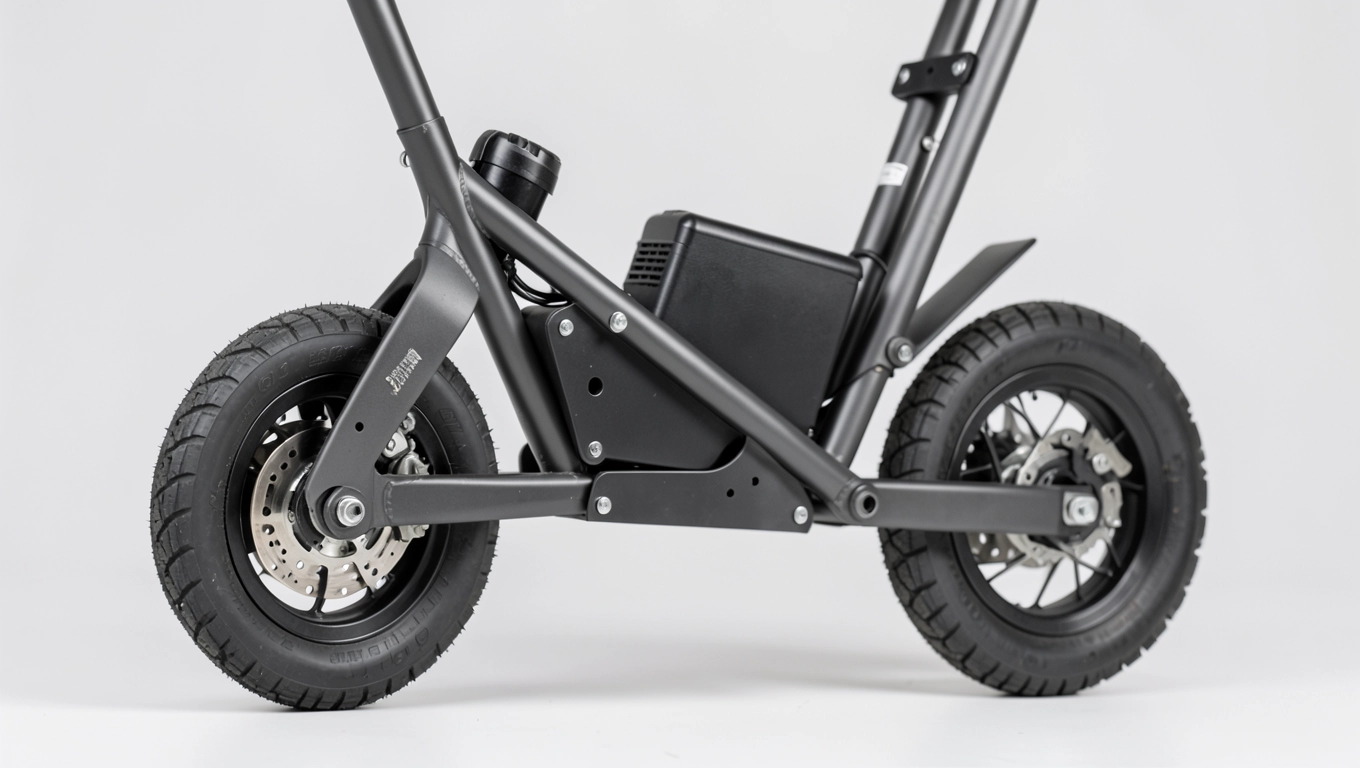

Napęd elektryczny do taczki – zestaw DIY, który odmieni Twoje ogrodowe porządki

Specyfikacja silnika bezszczotkowego 36V i koła 10 cali

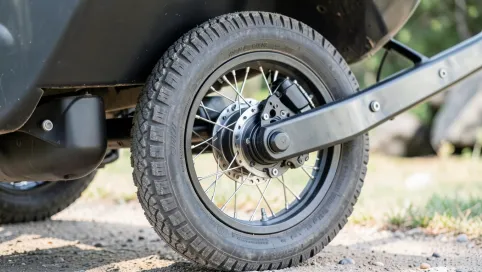

Serce zestawu stanowi silnik bezszczotkowy FS 266 20N osadzony w piaście koła o średnicy 10 cali (ok. 254 mm). Taka konstrukcja typu hub motor eliminuje łańcuch, pasek i przekładnię, dzięki czemu straty mechaniczne spadają poniżej 8%. Moment obrotowy wynosi 60 Nm, co w praktyce oznacza zdolność do pokonania wzniesienia 15% z ładunkiem 100 kg bez wyraźnego spadku obrotów. Moc znamionowa oscyluje w granicach 350-500 W, a krótkotrwałe szczytowe obciążenie dochodzi do 900 W przy rozruchu na stromym podjeździe.

• Specyfikacja silnika bezszczotkowego 36V i koła 10 cali
• Wersja z akumulatorem i bez porównanie zestawów
• Montaż napędu krok po kroku schemat i narzędzia
• Jaki akumulator do napędu elektrycznego do taczki
• Zastosowania i realne testy zestawu napędowego
• Najczęstsze problemy i ich rozwiązania
• Koszty eksploatacji i zwrot z inwestycji
• Sklep i kontakt

Sterownik BLDCH obsługuje napięcia 24, 36 i 48 V przy prądzie ciągłym 30 A oraz impulsowym do 50 A. To kluczowy parametr, bo od niego zależy, czy silnik rozwinie pełen moment czy zostanie zdławiony termicznie. Producenci zalecają konfigurację 36 V jako złoty środek między zasięgiem a mocą. Przy niższym napięciu 24 V tracimy około 30% momentu szczytowego, natomiast 48 V wymaga droższych ogniw Li-Ion oraz bardziej wytrzymałych przewodów o przekroju minimum 6 mm².

Manetka przyspiesznika wyposażona została w trójkolorowy wskaźnik LED informujący o stanie naładowania pakietu akumulatorów. Zielony kolor oznacza 60-100% pojemności, żółty sygnalizuje 20-60%, natomiast czerwony nakazuje natychmiastowy powrót do ładowarki. Mechanizm odcięcia zasilania aktywuje się automatycznie przy napięciu ogniwa poniżej 3,2 V, chroniąc pakiet przed głębokim rozładowaniem, które nieodwracalnie degraduje ogniwa LiFePO₄.

Zestaw zawiera ponadto oponę pneumatyczną 10×1.75 cala z bieżnikiem terenowym, dętkę wzmacnianą oraz maskownicę koła chroniącą silnik przed kamykami. Cały pakiet bez akumulatora waży 7,2 kg, co pozwala zamontować go na taczce jednoosiowej bez zaburzenia geometrii ramy. Środek ciężkości pozostaje nisko, ponieważ silnik ulokowany jest bezpośrednio w osi koła.

Wersja z akumulatorem i bez porównanie zestawów

Na rynku funkcjonują dwa warianty tego samego rozwiązania: wersja 2a (bez akumulatora) oraz wersja 2b (z akumulatorem). Różnica cenowa sięga około 35%, lecz nie zawsze wersja z akumulatorem jest trafniejszym wyborem. Dla majsterkowicza posiadającego już sprawne ogniwa Li-Ion 36 V wersja 2a stanowi rozsądniejszą opcję. Pozwala przeznaczyć zaoszczędzone środki na mocniejszy kontroler lub lepszą manetkę.

Zestaw 2b eliminuje ryzyko niekompatybilności, ponieważ producent dostarcza pakiet przetestowany pod kątem współpracy z danym sterownikiem. Akumulator montowany jest w specjalnej kieszeni na ramie taczki, z możliwością szybkiego odłączenia. Czas pracy różni się znacząco: przy pojemności 10 Ah uzyskamy około 45 minut ciągłej jazdy z ładunkiem 80 kg po płaskim terenie, 15 Ah wydłuży ten czas do 75 minut, natomiast 20 Ah pozwoli pracować pełne dwie godziny bez ładowania.

Kluczowa decyzja sprowadza się do pytania, czy zamierzamy intensywnie użytkować napęd przez kilka godzin dziennie czy sporadycznie na działce rekreacyjnej. W tym drugim scenariuszu zakup gotowego pakietu może okazać się przesadą, a samodzielne złożenie baterii z ogniw 18650 lub 21700 da większą kontrolę nad jakością komponentów. Każde ogniwo o pojemności nominalnej 3000 mAh kosztuje około 18 zł, a do pełnego pakietu 36 V potrzebujemy ich dziesięć połączonych szeregowo.

Montaż napędu krok po kroku schemat i narzędzia

Instalacja trwa od 90 do 150 minut w zależności od doświadczenia. Przed przystąpieniem do pracy warto przygotować komplet narzędzi, aby uniknąć nerwowych przerw w poszukiwaniu klucza. Potrzebne będą: klucz płasko-oczkowy 15 mm, klucz imbusowy 5 i 6 mm, śrubokręt krzyżakowy PH2, szczypce do ściągania izolacji, lutownica 60 W z cyną bezołowiową, taśma izolacyjna PVC oraz miernik uniwersalny do kontroli napięcia. Przydatna bywa też piła do metalu, jeżeli trzeba skrócić oś widelca.

• Zdejmij stare koło taczki, odkręcając nakrętki osi kluczem 15 mm.
• Zamontuj koło napędowe w jarzmie, zwracając uwagę na kierunek obrotu oznaczonego strzałką na oponie.
• Zamocuj sterownik BLDCH na ramie taczki za pomocą opasek zaciskowych lub uchwytu dostarczonego w zestawie.
• Przeprowadź przewody fazowe (trzy żyły koloru żółto-zielonego) od silnika do sterownika, zachowując kolejność faz U, V, W.
• Podłącz manetkę: przewód sygnałowy (biały) do portu THROTTLE, zasilanie (czerwony) do 5 V, masa (czarny) do GND.
• Zamontuj bezpiecznik topikowy 40 A na przewodzie dodatnim między akumulatorem a sterownikiem.
• Podłącz akumulator, sprawdź polaryzację, a następnie zaizoluj wszystkie połączenia koszulkami termokurczliwymi.
• Wykonaj test na suchym podłożu, sprawdzając reakcję na manetkę i hamulec (odcięcie gazu).

Łączenie silnika ze sterownikiem musi zachować kolejność faz. Zamiana przewodów U i V spowoduje obrót silnika w złą stronę, a w skrajnym przypadku zwarcie i przepalenie tranzystorów MOSFET.

Sterownik lokalizujemy możliwie blisko silnika, ponieważ każdy metr przewodu 12 AWG przy prądzie 30 A generuje spadek napięcia wynoszący około 0,25 V. Strata ta przekłada się na 2% spadek mocy i wyraźne grzanie się kabli. Najgorszą praktyką jest prowadzenie wiązki w pobliżu ostrych krawędzi ramy, ponieważ wibracje podczas jazdy po nierównościach mogą przetrzeć izolację i wywołać zwarcie do masy.

Pierwsze uruchomienie wymaga wyjątkowej ostrożności. Taczka powinna stać na podwyższeniu, tak aby koło napędowe mogło się swobodnie obracać w powietrzu. Podanie gazu przy zablokowanym kole wytworzy prąd szczytowy powyżej 50 A, co uruchomi zabezpieczenie termiczne, ale przy słabym chłodzeniu może uszkodzić sterownik.

Wielu producentów zaleca kalibrację manetki poprzez przytrzymanie przycisku SET na sterowniku przez pięć sekund, a następnie przesunięcie manetki do pozycji minimalnej i maksymalnej. Algorytm uczy się zakresu sygnału napięciowego (typowo 0,8-4,2 V) i zapamiętuje go w pamięci EEPROM. Bez tej procedury manetka może nie reagować lub reagować z opóźnieniem, co na stromym zjeździe grozi utratą kontroli.

Jaki akumulator do napędu elektrycznego do taczki

Ogniwa LiFePO₄ wyparły w tej roli starsze typy kwasowo-ołowiowe, ponieważ oferują 2000 cykli ładowania wobec zaledwie 300 w akumulatorach AGM. Gęstość energii wzrosła z 40 Wh/kg do 110 Wh/kg, a krzywa rozładowania pozostaje niemal płaska przez 90% czasu pracy. Teoria mówi, że ogniwo LiFePO₄ nominalnie 3,2 V utrzymuje napięcie powyżej 3,0 V aż do zużycia 95% pojemności, co przekłada się na stabilną moc silnika niezależnie od stanu naładowania.

Konfiguracja 36 V wymaga dziesięciu ogniw 3,2 V połączonych szeregowo. Sumaryczne napięcie nominalne wynosi 32 V, ale producent etykietuje pakiet jako „36 V", ponieważ w pełni naładowane ogniwo osiąga 3,65 V, a cały pakiet 36,5 V. Maksymalny prąd rozładowania powinien wynosić co najmniej 1C, czyli dla ogniwa 15 Ah co najmniej 15 A. Bezpieczniejsze w eksploatacji są ogniwa z dopuszczalnym rozładowaniem 2C, czyli 30 A.

Nie ładuj pakietu zaraz po intensywnej pracy, gdy temperatura ogniw przekracza 45 °C. Proces chemiczny litu żelazowo-fosforowego wymaga stabilnych warunków termicznych. Odczekaj 20-30 minut, aż ogniwo ostygnie do temperatury pokojowej, i dopiero wówczas podłączaj ładowarkę.

System zarządzania baterią BMS pełni tu rolę niewidzialnego dyrygenta. Monitoruje napięcie każdego ogniwa, odcina zasilanie przy przeładowaniu powyżej 3,65 V, blokuje rozładowanie poniżej 2,5 V i balansuje ogniwa podczas ładowania. Bez modułu BMS nawet identyczne ogniwa z biegiem czasu zaczną rozbiec się pojemnościowo, ponieważ drobne różnice w rezystancji wewnętrznej kumuluje się przy każdym cyklu. Po roku użytkowania pojemność pakietu bez BMS-u może spaść o 40%, a z BMS-em zaledwie o 8%.

Zastosowania i realne testy zestawu napędowego

Najczęstszym scenariuszem pozostaje przewóz kompostu, ziemi ogrodowej lub gałęzi z działki. Na odcinku 50 metrów pod górę o nachyleniu 10% taczka z ładunkiem 120 kg pokonuje dystans w 90 sekund przy mocy pobieranej około 380 W. Bez napędu ta sama praca zajęłaby cztery minuty i obciążyłaby kręgosłup operatora siłą pionową przekraczającą 200 N przy każdym kroku. Powtarzane dziesięć razy dziennie wystarcza, by po sezonie odczuwalna była przewlekła bolesność lędźwiowa.

Na placu budowy napęd elektryczny do taczki sprawdza się przy transporcie worków z cementem (25 kg sztuka) oraz gruzu w wiaderkach. Tutaj kluczowe okazuje się odporne na wstrząsy mocowanie akumulatora. Standardowa kieszeń z rzepem rozwiązuje problem przy nierównościach, ale na terenie z gruzem bezpieczniej zastosować dodatkowy pas stabilizujący, który zapobiegnie wypadaniu pakietu przy pokonywaniu progów.

W gospodarstwach wiejskich zestaw pełni funkcję pomocnika przy zwożeniu siana, rozładunku plonów czy wywozie obornika. Na grząskim terenie po deszczu opona pneumatyczna 10×1.75 cala ugina się, zwiększając powierzchnię styku z podłożem o 25% w stosunku do koła pompowanego na 2,5 bar do 3,2 bar. Ciśnienie w oponach warto regulować w zależności od nawierzchni: twarde podłoże oznacza 3-3,5 bar, miękkie 1,8-2,2 bar.

Nie warto użytkować zestawu w temperaturach poniżej -10 °C. Ogniwa LiFePO₄ tracą wówczas około 20% pojemności, a sterownik może zadziałać nieprawidłowo z powodu gęstnienia smaru w łożyskach koła. Przechowuj taczę w garażu lub szopie o stabilnej temperaturze przez całą zimę.

Najczęstsze problemy i ich rozwiązania

Gdy koło napędowe nie reaguje na manetkę, przyczyna w 70% przypadków leży w polaryzacji przewodów silnika lub zbyt niskim napięciu akumulatora. Pierwszy krok to pomiar napięcia pakietu miernikiem: powinno wynosić minimum 34 V. Jeżeli wynik mieści się w normie, odłącz manetkę i zmierz napięcie na jej złączu sygnałowym przy naciśnięciu. Brak odczytu wskazuje na uszkodzony potencjometr hallotronowy wewnątrz manetki.

Reset sterownika przeprowadzisz przez odłączenie akumulatora na minutę, a następnie ponowne podłączenie z jednoczesnym przytrzymaniem przycisku LEARN przez trzy sekundy. Procedura przywraca ustawienia fabryczne i wymazuje ewentualne błędy zapisane w pamięci EEPROM. Po resecie manetka wymaga ponownej kalibracji granic sygnału, inaczej krzywa przyspieszenia będzie nieliniowa.

Ładowanie z holowania, popularne w rowerach elektrycznych, w tym zestawie nie występuje. Silnik bezszczotkowy współpracuje ze sterownikiem przesyłającym prąd zwrotny do akumulatora pod hamowania, lecz pakiet LiFePO₄ wymaga algorytmu ładowania CC-CV (stały prąd, stałe napięcie), którego prosty sterownik hamulca regeneracyjnego nie obsługuje. Próba ładowania tą drogą skutkuje jedynie niewielkim wzrostem napięcia i szybkim odcięciem przez BMS.

Koszty eksploatacji i zwrot z inwestycji

Energochłonność zestawu z akumulatorem 15 Ah wynosi 540 Wh. Ładowanie od zera do pełna pobiera z gniazdka około 0,62 kWh, co przy taryfie G11 (0,68 zł/kWh) kosztuje niespełna 50 groszy. Sto pełnych cykli ładowania w ciągu sezonu ogrodowego przekłada się zatem na rachunek rzędu 45 zł rocznie za prąd. Dla porównania, dojazd samochodem osobowym na działkę oddaloną o 20 km w obie strony generuje koszt paliwa wyższy o kilkaset złotych w analogicznym okresie.

Czas zwrotu z inwestycji zależy od intensywności pracy. Przy pięciu użytkowaniach tygodniowo przez sześć miesięcy w roku (od marca do sierpnia) kręgosłup odzyskuje sprawność, a użytkownik uniku potencjalnych wizyt u ortopedy. Ceny konsultacji specjalistycznej wraz z rehabilitacją zaczynają się od 250 zł, co stanowi istotną część kosztu całego zestawu. Argument zdrowotny przeważa w tej kalkulacji nad czysto ekonomiczną.

Trwałość zestawu szacowana jest na pięć do siedmiu lat przy regularnej konserwacji. Przegląd obejmuje czyszczenie bieżnika opony, kontrolę naciągu szprych (po 100 h pracy), smarowanie łożysk koła smarem litowym oraz okresowe dokręcanie połączeń śrubowych. Koszt rocznego przeglądu nie przekracza 30 zł, a wymiana szczotek w silniku bezszczotkowym nie jest potrzebna, bo ich tam po prostu nie ma.

Osobny temat to kompatybilność koła z jarzmem taczki. Standardowa oś 16 mm pasuje do większości modeli ogrodowych, lecz taczki budowlane często posiadają oś 20 mm. Przed zakupem zestawu warto zmierzyć średnicę otworu w widelcu jarzma i upewnić się, że producent dostarcza tuleje redukcyjne. Próba montażu koła na zbyt dużej osi skutkuje luzami i szybkim zużyciem łożysk w piaście.

Gwarancja na silnik i sterownik wynosi standardowo 24 miesiące, natomiast na akumulator producenci udzielają jedynie 12 miesięcy ze względu na naturalną degradację ogniw. Warunki zachowania gwarancji obejmują użytkowanie zgodne z instrukcją, montaż przez osobę z podstawową wiedzą techniczną oraz brak modyfikacji układu sterowania. Zanik pojemności akumulatora poniżej 80% wartości nominalnej w ciągu roku kwalifikuje się do reklamacji, lecz samowolne otwarcie pakietu BMS unieważnia roszczenia.

Sklep i kontakt

Zapytania dotyczące specyfikacji, dostępności wariantów oraz warunków wysyłki można kierować przez formularz kontaktowy na stronie sklepu lub telefonicznie. Konsultanci pomagają dobrać akumulator do planowanego profilu pracy oraz weryfikują kompatybilność zestawu z konkretnym modelem taczki. Sklep online realizuje zamówienia z dostawą w ciągu 24-48 godzin na terenie całego kraju.

Źródła danych technicznych: karty katalogowe producentów silników BLDC (norma IEC 60034), specyfikacja ogniw LiFePO₄ wg normy GB/T 36276, wymagania EMC dla sterowników elektronicznych (dyrektywa 2014/30/UE). Parametry pneumatyczne opon zgodne z normą PN-EN 12864.
