Schemat instalacji fotowoltaicznej: co się składa i jak działa

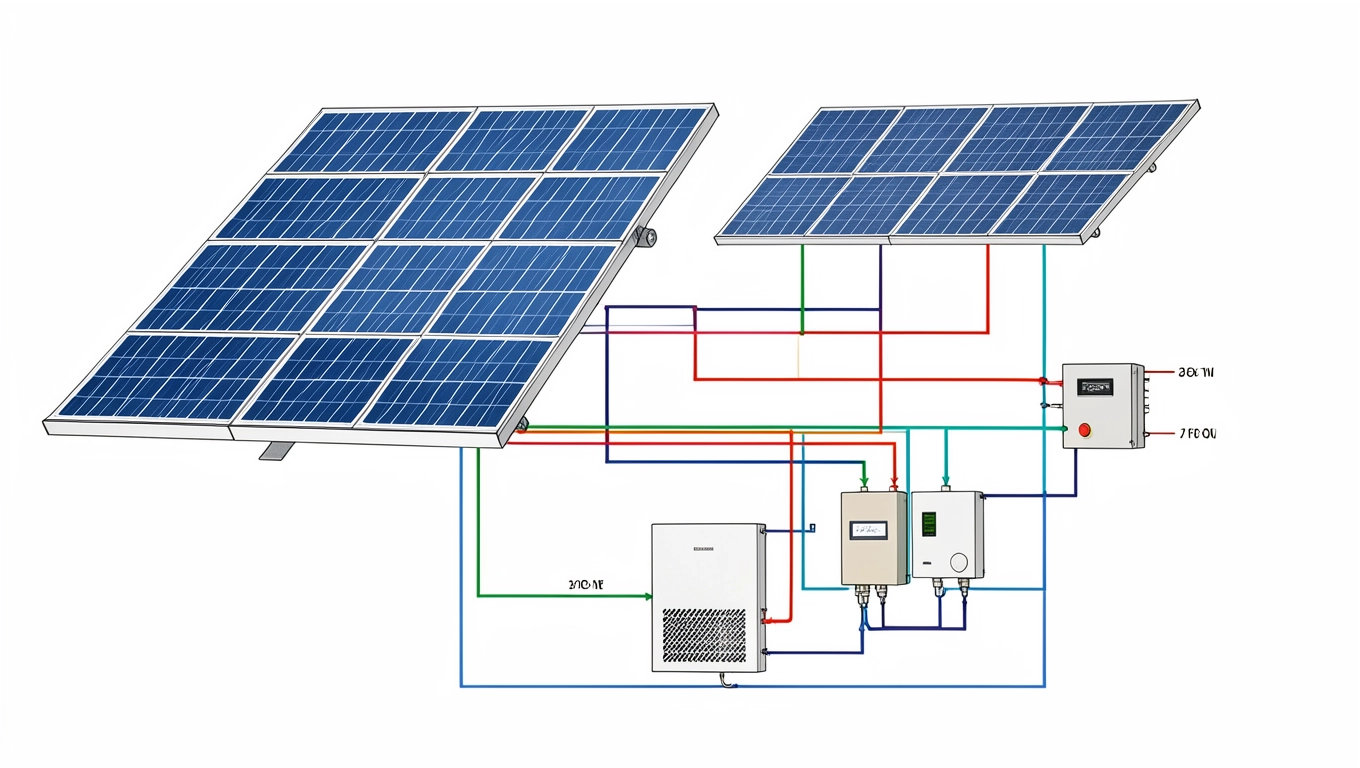

Schemat instalacji fotowoltaicznej to nic innego jak logiczna mapa drogowa inwestycji wartej zazwyczaj od 25 do 50 tys. zł, na której rozmieszczone są wszystkie elementy układu - od paneli na dachu, przez inwerter, aż po licznik dwukierunkowy. Widok takiego schematu blokowego, gdzie każdy prostokąt odpowiada konkretnemu podzespołowi, a strzałki pokazują kierunek przepływu prądu, pozwala zrozumieć skalę przedsięwzięcia. Typowa instalacja liczy od sześciu do dziewięciu głównych komponentów, z których każdy wpływa na końcową sprawność, bezpieczeństwo i czas zwrotu. Czas ten wynosi obecnie 5-8 lat, a żywotność paneli sięga 25-30 lat, przy czym ich moc nominalna spada średnio o 0,5% rocznie. Zrozumienie schematu to fundament świadomego wyboru komponentów i późniejszego serwisu, który decyduje o realnych zyskach z własnej mikroinstalacji.

• Przepływ energii w instalacji fotowoltaicznej krok po kroku
• Dobór inwertera i mocy paneli do schematu podłączenia
• Najczęstsze błędy w schemacie elektrycznym fotowoltaiki

Przepływ energii w instalacji fotowoltaicznej krok po kroku

Promieniowanie słoneczne pada na powierzchnię ogniwa krzemowego, wybijając z niego elektrony i generując prąd stały. To zjawisko nosi nazwę efektu fotowoltaicznego, a jego intensywność zależy od kąta padania, temperatury ogniwa oraz grubości warstwy antyrefleksyjnej. Główne parametry pracy panelu to napięcie w punkcie mocy maksymalnej (Vmp) rzędu 30-40 V oraz prąd w tym punkcie (Imp) wynoszący 8-13 A dla typowego modułu o mocy 400 Wp. Te wartości determinują dobór przekroju przewodów i parametry zabezpieczeń po stronie DC.

Z poszczególnych paneli prąd płynie przewodami solarnymi o przekroju 4-6 mm² do łączników MC4, które stanowią hermetyczne, odporne na UV i wodę złącza. W zależności od konfiguracji, moduły łączone są szeregowo, równolegle lub mieszanie, tworząc tzw. stringi. Napięcie stringu sumuje się wówczas, podczas gdy prąd rośnie przy połączeniu równoległym. Dla inwertera stringowego napięcie wejściowe mieści się zwykle w zakresie 80-1000 V DC, co pozwala na budowanie długich łańcuchów z kilkunastu paneli.

W kolejnym etapie prąd stały trafia do inwertera, nazywanego też falownikiem. To serce całej instalacji, które zamienia DC na prąd zmienny 230 V / 50 Hz, synchronizując go z siecią elektroenergetyczną. Sprawność europejska nowoczesnych inwerterów sięga 97-98%, co oznacza, że jedynie 2-3% energii ginie w procesie konwersji. Wyjście AC biegnie do rozdzielnicy głównej budynku, skąd zasilane są wszystkie odbiorniki: lodówka, oświetlenie, pompy ciepła, ładowarki samochodowe.

Nadwyżki produkcji, których dom nie jest w stanie skonsumować w danej chwili, trafiają przez licznik dwukierunkowy do sieci energetycznej. Od 2022 roku w Polsce obowiązuje system net-billingu, czyli rozliczenie wartościowe, a nie ilościowe. Każda nadwyżka energii wyceniana jest po rynkowej cenie godzinowej z TGE, a saldo odkładane jest na specjalnym koncie prosumenckim. Latem, gdy produkcja przewyższa zużycie, konto się zapełnia, by zimą pokryć wyższe rachunki.

Sześć kluczowych elementów schematu instalacji PV

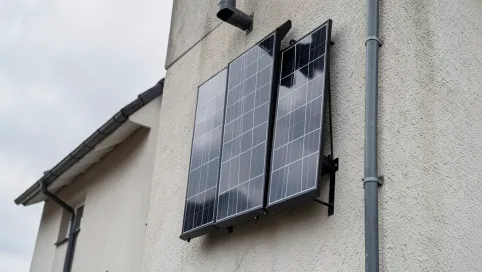

Panele fotowoltaiczne stanowią pierwszy i najbardziej widoczny element schematu. Na rynku dominują cztery technologie, różniące się sprawnością, ceną i zastosowaniem:

Inwerter, choć mniej widoczny, odpowiada za całą konwersję energii. Jego wybór zależy od topologii instalacji, obecności zacienień i planowanego magazynu energii. String inwerter to klasyka dla jednorodnych dachów bez zacienień, mikroinwerter sprawdza się przy złożonych połaciach, a hybrydowy umożliwia wpięcie akumulatorów. Sprawność europejska, wbudowany moduł Wi-Fi do monitoringu oraz liczba niezależnych MPPT (punktów śledzenia mocy maksymalnej) to najważniejsze parametry techniczne.

Optymalizatory mocy montowane są pod każdym panelem i pozwalają na niezależną pracę każdego modułu, nawet przy częściowym zacienieniu. W odróżnieniu od mikroinwerterów wymagają jednak centralnego inwertera. Reklamowany wzrost produkcji o 30% to mit, ale realne 5-12% w warunkach zacienienia to konkretna korzyść. Warto je stosować przy dachach z kominami, lukarnami czy wysokimi drzewami rzucającymi cień w godzinach porannych.

Licznik dwukierunkowy rejestruje oddzielnie energię pobraną z sieci i oddaną do niej. W polskim net-billingu operator sieci dystrybucyjnej (OSD) montuje go bezpłatnie, ale na własny wniosek złożony wraz z przyłączeniem mikroinstalacji. Zabezpieczenia obejmują ograniczniki przepięć typu 1+2 (po stronie DC i AC), wyłączniki nadprądowe oraz uziemienie o rezystancji poniżej 10 Ω. Te elementy kosztują łącznie 1500-3000 zł, ale ich brak może skutkować pożarem lub uszkodzeniem inwertera podczas wyładowań atmosferycznych.

Magazyn energii, jeszcze do niedawna traktowany jako luksus, w 2024 roku staje się standardem w polskich domach. Pojemność 5-10 kWh pozwala przechować nadwyżki z dnia i wykorzystać je wieczorem, drastycznie zwiększając autokonsumpcję. Akumulatory LFP (litowo-żelazowo-fosforanowe) oferują 6000+ cykli ładowania i żywotność 15+ lat. Cena magazynu 10 kWh wraz z BMS to wydatek rzędu 25-35 tys. zł, ale programy dofinansowań (Mój Prąd, Czyste Powietrze) potrafią pokryć do 50% kosztów.

Dobór inwertera i mocy paneli do schematu podłączenia

Proporcja mocy paneli do mocy inwertera, nazywana stopniem obciążenia, ma kluczowe znaczenie dla opłacalności. Oversizing rzędu 110-130% to dziś norma, ponieważ panele rzadko osiągają moc nominalną w polskich warunkach. Dach o mocy szczytowej 8 kWp współpracuje z falownikiem 6-7 kW, co pozwala wykorzystać jego pełen potencjał w słoneczne dni. Zbyt mocny inwerter pracuje wtedy poniżej progu wydajności, a zbyt słaby ogranicza produkcję w szczycie.

Parametry prądu stałego paneli determinują przekroje przewodów i dobór zabezpieczeń. Typowy moduł 400 Wp generuje napięcie Vmp około 34 V i prąd Imp 11,7 A. W stringu z 10 paneli połączonych szeregowo napięcie rośnie do 340 V, a prąd wynosi wciąż 11,7 A. Ten string zasila inwerter o zakresie MPPT 200-500 V, co mieści się w optymalnym oknie pracy. Przekrój przewodu 4 mm² wystarcza do prądów poniżej 13 A, ale przy dłuższych trasach warto sięgnąć po 6 mm², by ograniczyć straty liniowe poniżej 1%.

Dobór mocy instalacji do realnego zużycia to element, który odróżnia świadomych inwestorów od naiwnych kupujących. Dom czteroosobowy z pompą ciepła, klimatyzacją i ładowarką samochodową zużywa rocznie 8-12 MWh. Aby pokryć 70% tego zapotrzebowania, potrzeba instalacji 6-9 kWp. Prosty kalkulator: ilość kWh z 1 kWp w centralnej Polsce to około 950-1050 rocznie. Instalacja 8 kWp wyprodukuje więc 7,6-8,4 MWh, co w bilansie z net-billingiem daje roczną oszczędność 5-7 tys. zł.

Kąt nachylenia, kierunek i wentylacja

Optymalny kąt nachylenia paneli w Polsce wynosi 30-40°, przy czym 35° daje najlepszy kompromis między produkcją letnią a zimową. Kierunek południowy to ideał, ale odchylenie do 45° na wschód lub zachód obniża roczną produkcję jedynie o 5-8%. Dach wschodni z panelami wschodnimi i zachodni z zachodnimi to popularna konfiguracja, która rozciąga produkcję na większą część dnia, zwiększając autokonsumpcję.

Wentylacja od spodu paneli wpływa na ich temperaturę pracy, a ta z kolei przekłada się na sprawność. Ogniwo krzemowe traci średnio 0,3-0,4% mocy na każdy stopień Celsjusza powyżej 25°C. W upalny dzień powierzchnia modułu może osiągnąć 65-70°C, co oznacza spadek mocy o 12-15%. Montaż na dachu skośnym z naturalnym przepływem powietrza pod panelem jest więc znacznie lepszy niż montaż na płaskim dachu bez odstępu.

⚠️ Unikaj firm, które nie dysponują własnym serwisem i ekipą montażową. Inwestycja w fotowoltaikę to dopiero początek; bez dostępu do przeglądów gwarancyjnych i napraw pilna usterka może oznaczać tygodnie bez produkcji.

Najczęstsze błędy w schemacie elektrycznym fotowoltaiki

Zacienienie nawet jednego panelu w stringu potrafi obniżyć produkcję całego łańcucha o kilkanaście procent. Moduł zacieniony staje się oporem, na którym traconą jest część energii z pozostałych paneli. Dioda bypass, wbudowana w każdy moduł, odłącza zacienioną sekcję, ale napięcie stringu spada proporcjonalnie. Rozwiązaniem są optymalizatory lub mikroinwertery, które izolują każdy panel od reszty systemu.

Zły projekt to błąd, który kosztuje najwięcej. Nieuwzględnienie odległości inwertera od rozdzielnicy, brak zapasu mocy, ignorowanie różnicy potencjałów na długich trasach kablowych - wszystko to przekłada się na straty rzędu 3-8% rocznej produkcji. Dobry projekt powinien zawierać obliczenia strat liniowych, symulację zacienień w narzędziach typu PV*SOL czy PVSyst oraz szczegółowy jednokreskowy schemat instalacji fotowoltaicznej z opisanymi zabezpieczeniami.

Tani inwerter bez marki i serwisu to ryzyko, które w perspektywie 25 lat żywotności paneli może oznaczać konieczność 2-3 wymian. Różnica cenowa między sprawdzonym sprzętem a no-name wynosi 1500-3000 zł, ale gwarancja 10-12 lat, dostępność części i wsparcie techniczne są warte tej kwoty. Marki obecne na polskim rynku od lat oferują lokalne infolinie, naprawy door-to-door i aktualizacje oprogramowania, co wydłuża realną żywotność urządzenia.

Brak przeglądów okresowych to błąd, który wykrywa się zazwyczaj zbyt późno. Polskie normy PN-EN 62446 zalecają przegląd instalacji PV raz na rok, obejmujący termowizję, pomiary napięć i prądów, sprawdzenie połączeń oraz stanu złączek MC4. Koszt takiego audytu to 400-800 zł, ale pozwala wykryć hotspoty, korozję czy degradację pojedynczych modułów, zanim staną się poważnym problemem.

Czy wiesz, że temperatura ogniwa wpływa na napięcie Vmp bardziej niż na prąd Imp? Dlatego w upalne dni produkcja spada głównie z powodu spadku napięcia stringu, a nie prądu. Nowoczesne inwertery kompensują to przez rozszerzenie zakresu MPPT.

Checklista przed podpisaniem umowy

• Sprawdź, czy projekt zawiera schemat jednokreskowy z opisanymi zabezpieczeniami
• Zweryfikuj obecność ograniczników przepięć po stronie DC i AC
• Upewnij się, że kąt nachylenia i kierunek są zgodne z optymalnym dla twojej lokalizacji
• Zażądaj karty katalogowej paneli i inwertera z numerami seryjnymi
• Sprawdź, czy firma posiada własny serwis i ubezpieczenie OC
• Poproś o symulację produkcji w narzędziu PV*SOL lub podobnym
• Zweryfikuj warunki gwarancji na panele (25 lat liniowa) i inwerter (10-12 lat)
• Upewnij się, że montaż jest zgodny z normą PN-EN 61215
• Sprawdź, czy złączki MC4 są oryginalne, certyfikowane przez TÜV
• Poproś o raport z pomiarów po montażu (napięcie jałowe, prąd zwarcia)
• Zweryfikuj termin zgłoszenia do OSD i przyłączenia licznika
• Upewnij się, że firma pomoże w formalnościach net-billingowych

Trendy 2024-2025 w schematach podłączenia paneli

Mikroinwertery i optymalizatory wypierają klasyczne string inwertery w segmencie domowym. Dzięki modułowej budowie i łatwości rozbudowy instalacji użytkownik może zacząć od 3 kWp i rozszerzać system w miarę potrzeb. Każdy panel pracuje niezależnie, co eliminuje problem zacienień i umożliwia monitorowanie produkcji na poziomie pojedynczego modułu.

Panele bifacjalne, produkujące prąd z obu stron, zyskują na popularności w instalacjach naziemnych i na carportach. Ich tylna strona wykorzystuje odbite światło z powierzchni gruntu, zwiększając produkcję o 5-15% w zależności od albedo. Wymagają jednak specjalnych konstrukcji montażowych, które nie zasłaniają spodniej części modułu.

Carporty PV, czyli wiaty z panelami na dachu, łączą funkcję zadaszenia z produkcją energii. W Polsce to wciąż niszowe rozwiązanie, ale jego popularność rośnie wraz z programami dofinansowań. Konstrukcja nośna musi wytrzymać obciążenie wiatrem i śniegiem zgodnie z Eurokodem 1, a panele dobiera się w wersji bezramkowej dla lepszej estetyki.

Serwis i konserwacja schematu instalacji

Monitoring online to dziś standard, pozwalający śledzić produkcję energii na smartfonie. Każdy poważny inwerter oferuje aplikację z danymi godzinowymi, dziennymi i rocznymi. Spadek produkcji poniżej 80% w stosunku do analogicznego okresu w poprzednim roku to sygnał alarmowy, wymagający natychmiastowej diagnostyki.

Czyszczenie paneli w polskich warunkach nie zawsze jest konieczne, ale regularne usuwanie ptasich odchodów, liści i pyłków zwiększa produkcję średnio o 3-5%. Nachylenie 30-40° sprawia, że deszcz zmywa większość zanieczyszczeń, ale dolna krawędź modułu jest narażona na trwałe zabrudzenia. Mycie wodą demineralizowaną z miękką szczotką to bezpieczna metoda, którą warto powtarzać raz w roku.

Przegląd rozdzielnicy i zabezpieczeń obejmuje sprawdzenie szczelności połączeń, stanu ograniczników przepięć i działania wyłączników. Luźna złączka MC4 przy prądzie 12 A potrafi się nagrzać do 90°C, co grozi stopieniem izolacji i pożarem. Kontrola termowizyjna raz w roku wykrywa takie punkty zanim staną się zagrożeniem.

Źródła danych: norma PN-EN 61215 (badania modułów PV), PN-EN 62446 (wymagania dla instalacji), raporty GUS i URE dotyczące fotowoltaiki w Polsce, materiały NFOŚiGW (programy Mój Prąd, Czyste Powietrze), certyfikaty TÜV Rheinland i TÜV Sud dla komponentów, dane operatorów sieci dystrybucyjnych (OSD) o warunkach przyłączenia mikroinstalacji, ceny rynkowe z ofert instalatorów obecnych w Polsce w 2024 roku.
