Schemat instalacji CO z rozdzielaczem — zasady i układy

Redakcja 2025-04-30 23:31 / Aktualizacja: 2025-09-08 01:59:16 | Udostępnij:

Rozpoczynamy od sedna: schemat instalacji CO z rozdzielaczem to nie tylko kilka rurek i pudełko z zaworami. Kluczowe dylematy, które stanie przed projektantem i inwestorem, to wybór układu rur (czy idziemy w meandry, pętle czy układ równoległy), dobór i ustawienie rozdzielacza z grupą pompową (czy zastosować grupę mieszającą i jak ją zintegrować z kotłem) oraz sposób sterowania i hydraulicznego bilansowania wielopętlowego systemu. Te trzy wątki decydują o równomierności rozkładu ciepła, kosztach instalacji oraz o komfortowym sterowaniu temperaturą w poszczególnych strefach domu.

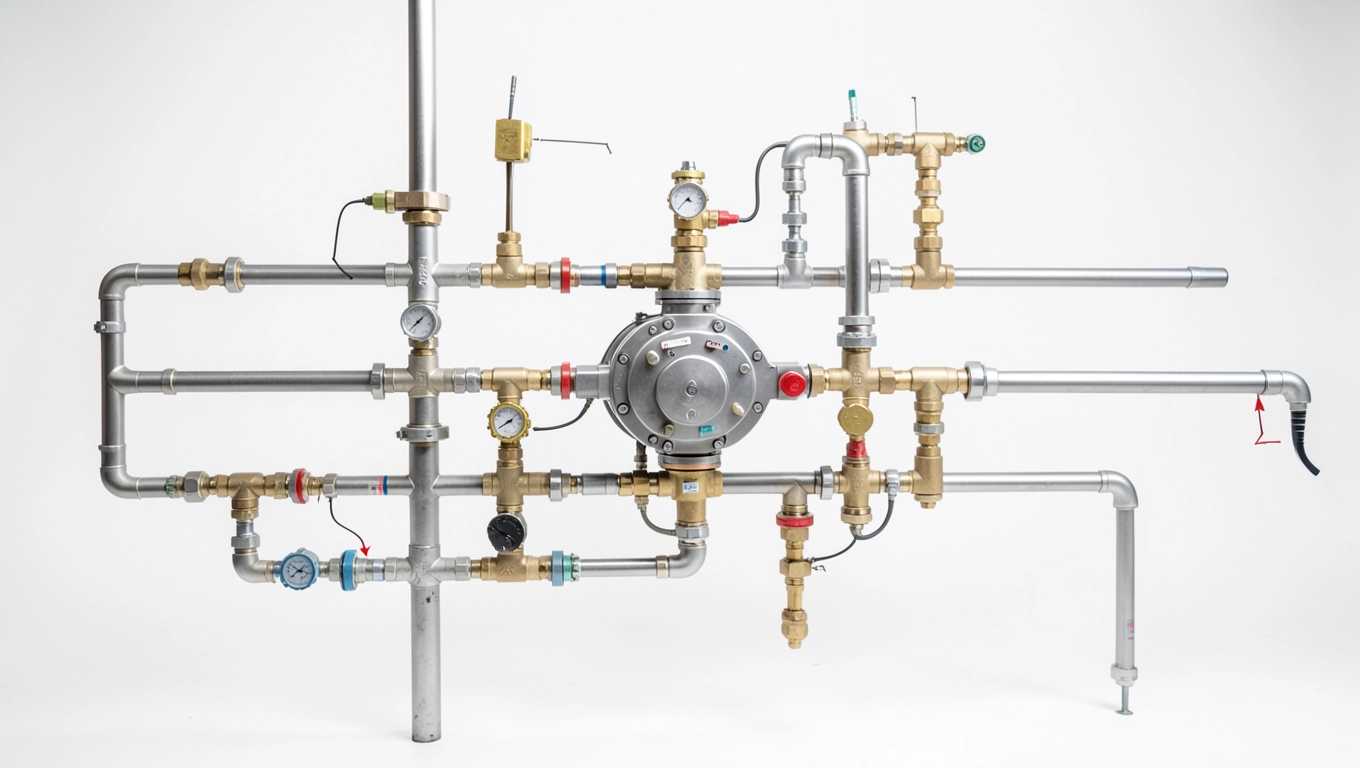

schemat instalacji co z rozdzielaczem
Orientacyjne parametry i koszty elementów instalacji CO z rozdzielaczem
Element Typ / Zalecenie Typowe wartości / parametry Orientacyjna cena (PLN)
Rozdzielacz (kolektor) mosiężny z przepływomierzami 4–12 obiegów; średnica przyłączy 1"–1¼" 900–3 500
Grupa pompowo-mieszająca z zaworem 3/4-drożnym i pompą obiegową wydajność 0,2–3 m³/h; głowica 3–6 m 1 500–6 000
Rury (PEX/AL/PEX) średnica 16 mm lub 20 mm Pex 16 do pętli ≤100 m; Pex 20 dla dłuższych lub większych przepływów 5–9 zł/m (16 mm); 8–14 zł/m (20 mm)
Maks. długość pętli zalecana 60–120 m (optymalnie ≤100 m dla stabilnej ΔT) —
Rozstaw rur 15–20 cm 15 cm – lepsza równomierność (płytki); 20 cm – dla drewna/paneli —
Izolacja podłogi (XPS/EPS) grubość 20–50 mm typowo; 30–50 mm przy znacznym spadku ciepła w gruncie 20–80 zł/m²
Łączny koszt instalacji (materiały + montaż) orientacyjnie koszt za m² systemu podłogowego 140–320 zł/m²
Temperatura zasilania podłogowe vs grzejniki podłogowe 35–45 °C; grzejniki 55–75 °C —

Patrząc na tabelę widać konkret: rozdzielacz to punkt centralny, jego cena rośnie wraz z liczbą obiegów i dodatkowymi zaworami kontrolnymi. Rury PEX16 są najczęściej wystarczające dla pętli do ok. 100 m, ale przy dużych powierzchniach i rozstawie 15 cm liczba metrów rury na m² rośnie znacznie (1/0,15 ≈ 6,67 m rury na m²), co wpływa na koszt materiału. Jeśli planujesz 100 m² podłogi przy rozstawie 15 cm, potrzeba ~667 m rury; to liczba, którą trzeba porównać z limitem długości pętli i podzielić na odpowiednią liczbę obiegów rozdzielacza.

Projekt krok po kroku ułatwia decyzje i minimalizuje błędy. Oto uproszczona lista z kluczowymi etapami:

  • Określ obciążenie cieplne pomieszczeń (W/m²) i wybierz rozstaw rur.
  • Oblicz długość rury na strefę; podziel na pętle nieprzekraczające zalecanej długości.
  • Dobierz rozdzielacz z liczbą obiegów równą liczbie pętli i zaplanuj miejsce montażu.
  • Wybierz grupę pompową lub grupę mieszającą zależnie od konieczności obniżenia temperatury zasilania.
  • Zapewnij izolację podłogi, strefy brzegowe i dylatacje; zaplanuj sterowanie i próbne uruchomienie z pomiarem przepływów.

Układy rozprowadzenia wody z rozdzielaczem

Rozdzielacz centralizuje zasilanie i powroty wszystkich pętli ogrzewania podłogowego, co upraszcza zarówno montaż, jak i późniejszą regulację systemu. Typowy rozdzielacz wyposażony jest w zawory odcinające, przepływomierze na powrocie i zawory regulacyjne na zasilaniu, co pozwala ustawić przepływ dla każdej pętli oddzielnie i dopasować moc do zapotrzebowania. Przy wyborze trzeba uwzględnić liczbę pętli, rozstaw oraz maksymalny przepływ – prosty rozdzielacz 4-obiegowy może kosztować poniżej 1 000 zł, natomiast konstrukcje modułowe z licznymi akcesoriami sięgają kilku tysięcy złotych.

Zobacz także: Schemat instalacji CO i CWU z zaworami i sprzęgłem

Montaż rozdzielacza można przeprowadzić poziomo lub pionowo; często instaluje się go w niszy ściennej lub wdedykowanej skrzynce technicznej blisko pomieszczenia technicznego. Ważne jest zachowanie łatwego dostępu do przepływomierzy i zaworów regulacyjnych, przestrzeni na montaż przewodów elektrycznych do siłowników oraz miejsca na odpowietrznik i manometr. Wysokość montażu powinna umożliwiać wygodną obsługę – typowo 40–80 cm nad podłożem, zależnie od ergonomii użytkownika i warunków montażowych.

Architektura układu rurek podłączonych do rozdzielacza ma wpływ na hydraulikę całego systemu: dłuższe magistrale wiążą się z większymi spadkami ciśnienia i wymagają drobniejszych korekt przy doborze pompy. Dlatego projektując rozprowadzenie należy trzymać się zasady: krótkie przyłącza do rozdzielacza i dzielić duże pola na mniejsze strefy. Takie podejście redukuje ryzyko nierównomiernego przepływu i ułatwia późniejsze bilansowanie każdego obiegu.

Rola rozdzielacza i grupy pompowej w CO

Rozdzielacz sam w sobie organizuje obiegi, ale to grupa pompowo-mieszająca decyduje, czy instalacja podłogowa otrzyma wodę o właściwej temperaturze. Grupa mieszająca łączy centralne źródło ciepła z obiegiem niskotemperaturowym, wykorzystując zawór mieszający (3- lub 4-drogowy) i pompę obiegową regulowaną przez sterownik. W typowym domu jednorodzinnym pompa o wydajności 0,2–3 m³/h i głowicy 3–6 m sprawdzi się w większości układów; koszt pompy klasy średniej to 700–2 000 zł, a komplet grupy mieszającej ze sterowaniem to często 1 500–6 000 zł.

Zobacz także: Kto odpowiada za instalację CO w bloku?

W systemach mieszanych – kiedy mamy grzejniki i ogrzewanie podłogowe – grupa mieszająca chroni podłogę przed zbyt wysoką temperaturą i umożliwia jednoczesne zasilanie dwóch obiegów o różnych parametrach. W takim układzie zawór biwalentny lub regulator pogodowy współpracuje z grupą, by płynnie zmieniać temperaturę zasilania zależnie od zapotrzebowania. Elementy dodatkowe, takie jak zawory zwrotne, filtry i automatyczne odpowietrzniki, wpływają na niezawodność i są rekomendowane, ich koszt to zwykle 200–800 zł w zależności od jakości.

Dobór grupy pompowej powinien być skorelowany z oporami hydraulicznymi pętli: większa liczba dłuższych pętli wymaga wydajniejszej pompy i często zastosowania pomp z regulacją prędkości, by utrzymać stałe Δp. Przy projektowaniu należy przewidzieć zawór różnicowy bypass, który chroni instalację i pompę przed przeciążeniem, gdy wiele siłowników się zamknie; to element niedrogi, ale kluczowy dla stabilności działania systemu.

Kolektor i regulacja obiegów

Kolektor to miejsce, w którym instalacja „żyje” – tam regulujemy przepływy, mierzymy, montujemy siłowniki i podłączamy sterowanie. Standardowy kolektor składa się z sekcji zasilającej i powrotnej, każda pętla ma zawór odcinający i przepływomierz, a często siłownik montowany jest na zaworze powrotnym, co pozwala na automatyzację stref. Siłowniki dostępne są w wersji 24 V lub 230 V, ceny oscylują w granicach 100–400 zł za sztukę, a modułowy kolektor z miejscem na 8-12 siłowników bywa droższy ze względu na wygodę montażu i ergonomię obsługi.

Regulacja obiegów opiera się na dwóch filarach: hydraulicznym bilansowaniu oraz sterowaniu pogodowym i pokojowym. Bilansowanie wykonuje się na etapie uruchomienia, ustawiając przepływomierze zgodnie z obliczonymi przepływami dla każdej pętli. Sterowanie pokojowe – przewodowe lub bezprzewodowe – komunikuje się z centralą lub bezpośrednio z siłownikami, umożliwiając indywidualne ustawienie temperatury w każdej strefie i ograniczając straty energii.

Podczas uruchomienia systemu warto zastosować prosty wzór do kalkulacji przepływu: Q(kW) = 1,163 × V(m³/h) × ΔT(K). Dla ΔT=5 K, obieg przekazujący 1 kW potrzebuje około 0,17 m³/h, czyli ≈2,8 l/min. Takie obliczenie pozwala ustalić parametry pomp i ręcznie dopasować przepływ na kolektorze, zanim zostanie włączone automatyczne sterowanie.

Układy rur podłogowych: meandrowy, pętlowy, równoległy

Wybór układu rury determinuje równomierność rozkładu ciepła i łatwość montażu. Układ meandrowy (tzw. wężowy) jest prosty do wykonania, ale może powodować zauważalną różnicę temperatury między początkiem i końcem pętli, co w długich pętlach przekłada się na nierównomierność podłogi. Układ ślimakowy (pętlowy) ma tę zaletę, że zasilanie i powrót biegną blisko siebie, co zmniejsza gradient temperaturowy; to rekomendowane rozwiązanie w dużych, otwartych pomieszczeniach.

Układ równoległy, polegający na krótkich, licznych pętlach rozprowadzonych równomiernie, daje najlepszą kontrolę i elastyczność przy bilansowaniu. Przy rozstawie 15 cm długość rury na m² wynosi około 6,67 m, a przy 20 cm zmniejsza się do 5 m na m². Dlatego projektując system dla salonu o powierzchni 20 m² przy rozstawie 15 cm otrzymujemy potrzebę rury ~133 m i musimy podzielić ją na kilka pętli, bo pojedyncza pętla nie powinna przekraczać ~100 m.

W praktycznych decyzjach trzeba brać pod uwagę także logistykę montażu: układ meandrowy jest szybszy, układ ślimakowy wymaga precyzji układania, a równoległy – więcej przyłączy i większy kolektor. Rury 16 mm sprawdzą się w większości pętli standardowych, natomiast dla bardzo długich pętli lub tam, gdzie oczekujemy większych przepływów, warto rozważyć 20 mm, co zmniejsza spadki ciśnienia i pozwala ograniczyć liczbę obiegów.

Dopasowanie rur: rozstaw 15–20 cm wpływa na równomierność

Rozstaw rur to prosty, ale decydujący parametr: im mniejszy rozstaw, tym bardziej równomierne oddawanie ciepła i wyższa moc na m². Typowo stosuje się 15 cm dla podłóg ceramicznych oraz 20 cm dla podłóg drewnianych i paneli, ponieważ materiały o większej przewodności (jak płytki) lepiej rozprowadzają ciepło i pozwalają na nieco większe odstępy między rurami. Dla orientacji: przy spacjingu 15 cm uzyskamy około 6,67 m rury na m², co przekłada się na wyższą moc jednostkową i krótszy czas nagrzewania warstwy nawierzchniowej.

Wpływ rozstawu w praktycznych liczbach: dla rozstawu 15 cm można liczyć na przybliżoną moc 80–140 W/m² przy standardowych warunkach i zalecanych temperaturach zasilania; przy rozstawie 20 cm moc ta spada do około 60–110 W/m², zależnie od posadzki i grubości warstwy wyrównawczej. Jeśli podłoga będzie wykończona drewnem lub wykładziną o niskiej przewodności, lepiej zastosować mniejszy rozstaw lub zwiększyć temperaturę zasilania z uwzględnieniem dopuszczalnych parametrów drewna.

Decyzja o rozstawie wpływa również na czas reakcji systemu: gęstsze rozstawy i cieńsze warstwy posadzki skracają czas nagrzewania, co poprawia sterowalność i komfort; jednocześnie rosną koszty materiałowe. Z tego powodu projektanci często stosują mieszane podejście – mniejszy rozstaw w strefach brzegowych i przy oknach, nieco większy w strefach centralnych pomieszczeń.

Sterowanie i hydraulika w systemach wielopętlowych

Sterowanie w systemach wielopętlowych to kombinacja urządzeń: siłowniki na kolektorze, termostaty pokojowe, regulator pogodowy oraz centrala zarządzająca grupą pompową. W instalacjach z kilkoma strefami stosuje się modułowe centrale lub sterowniki pokojowe komunikujące się przewodowo lub bezprzewodowo; każda strefa może mieć własny regulator, co znacznie poprawia komfort. Ważne jest, by siłowniki były dobrane do napięcia sterowania (24 V lub 230 V) i by sterownik miał możliwość korekty histerezy oraz czasu otwarcia zaworu, co wpływa na stabilność temperatury w pomieszczeniach.

Hydraulika systemu wymaga zastosowania zaworów różnicowych, bypassów i ewentualnie regulatorów ciśnienia, zwłaszcza gdy układ ma wiele pętli i zmienne opory hydrauliczne. Przy zamykaniu kilku obiegów różnica ciśnień może wzrosnąć, co powoduje głośną pracę lub nadmierne przepływy w niektórych pętlach; zastosowanie zaworu różnicowego utrzymuje zadaną Δp i chroni przed tymi efektami. Jeśli liczba pętli przekracza 8–10, rozważenie pompy z regulacją prędkości jest wskazane – pozwala to na utrzymanie stabilnej pracy przy zmieniającym się zapotrzebowaniu.

Przy uruchamianiu kluczowym elementem jest hydrobilans – ustawienie przepływów na kolektorze zgodnie z obliczeniami, a następnie weryfikacja działania w warunkach rzeczywistych. Kontrola przebiega poprzez pomiar temperatur zasilania i powrotu, sprawdzenie ΔT dla pętli i regulację przepływów, tak by każda strefa dostarczała zaplanowaną moc. Dzięki temu unikniemy efektów typu „zimny koniec obiegu” lub nadmiernego nagrzewania strefy przy oknie.

Izolacja, strefy brzegowe i wykończenia podłogi

Izolacja podłogi oraz zaplanowanie stref brzegowych to elementy, które decydują o realnej efektywności ogrzewania podłogowego. Warstwa izolacji termicznej (XPS/EPS) pod rurami minimalizuje straty ciepła do gruntu i skraca czas nagrzewania; typowe grubości to 20–50 mm, przy większych stratach wartość ta powinna rosnąć. Strefy brzegowe, czyli pas przyścienny o szerokości 50–100 cm, zwykle projektuje się z mniejszym rozstawem rur (np. 10 cm) by zrekompensować większe straty przez przeszklone ściany i okna.

Wykończenie podłogi ma bezpośredni wpływ na parametry systemu: płytki ceramiczne i kamień przewodzą ciepło dobrze i pozwalają na większe odstępy między rurami oraz niższe temperatury zasilania; drewno i panele wymagają delikatniejszego podejścia – mniejszy rozstaw i kontrolowane temperatury nawierzchniowe. Grubość warstwy jastrychu ma znaczenie – typowa mokra posadzka z rurami ukrytymi w jastrychu liczy 50–70 mm nad rurą, co stabilizuje temperaturę i zwiększa bezwładność termiczną, natomiast systemy suche (panele na matach izolacyjnych) skracają czas reakcji, ale często wymagają gęstszego rozstawu rur.

Przy montażu nie wolno zapominać o dylatacjach i listwach brzegowych, które kompensują rozszerzalność podłogi i chronią przed pękaniem jastrychu. Zalecany luz dylatacyjny przy ścianach wynosi 8–15 mm, a pas dylatacyjny przy dużych powierzchniach ściśle koresponduje z planowanymi strefami ruchu. Dobrze zaplanowane strefy i izolacja to inwestycja, która szybko zwraca się w postaci niższych rachunków za ogrzewanie i stabilniejszego komfortu cieplnego.

Schemat instalacji CO z rozdzielaczem — Pytania i odpowiedzi

  • Pytanie: Jakie funkcje pełni rozdzielacz w instalacji CO z ogrzewaniem podłogowym?

    Odpowiedź: Rozdzielacz (kolektor) reguluje przepływy i temperaturę w poszczególnych pętlach, umożliwia zrównoważenie obiegów i optymalizuje zużycie ciepła.

  • Pytanie: Jak dobrać rozstaw rur i układ meandrowy do podłogówki?

    Odpowiedź: Wybór układu (meandrowy, pętlowy, równoległy) zależy od charakterystyki pomieszczenia; najczęściej meandrowy zapewnia równomierne nagrzanie przy średnim rozstawie 15–20 cm.

  • Pytanie: Czy potrzebuję zaworów termohydraulicznych i jak wpływają na system?

    Odpowiedź: Tak, zawory termohydrauliczne pozwalają na precyzyjną regulację i zmniejszają dysproporcje temperatur; w systemach wielopętlowych często stosuje się grupy pompowe z zaworem biwalentnym.

  • Pytanie: Jak wybrać i zainstalować izolację oraz wpływ podłogi na efektywność?

    Odpowiedź: Dobra izolacja ogranicza straty ciepła; grubość i materiał zależą od posadzki; należy uwzględnić rozstaw rur i typ konstrukcji (KAN-therm A/B), a także dylatacje przy oknach i łączeniach.
