Schemat instalacji CO z buforem ciepła – krok po kroku

Redakcja 2025-12-17 05:04 / Aktualizacja: 2026-02-07 12:06:55 | Udostępnij:

Jeśli budujesz lub modernizujesz instalację centralnego ogrzewania z kotłem na pellet czy drewno, szybko zauważysz, jak bufor ciepła 500 l zmienia reguły gry – stabilizuje pracę kotła EEI 12 kW, eliminuje niepotrzebne cykle włączania i wyłączania, a przy okazji pozwala na wygodne podłączenie bojlera CWU 80 l bez strat w ogrzewaniu grzejników na parterze i piętrze. W tym artykule krok po kroku rozłożę schemat podłączenia kotła do bufora, integrację bojlera z dedykowanym wymiennikiem oraz niezależne obiegi grzejnikowe, pokazując, jak zminimalizować straty ciepła i zaoszczędzić nawet 20-30% paliwa. To praktyczne wskazówki, które pomogą ci zrozumieć, dlaczego bufor to nie gadżet, a klucz do efektywnej kotłowni.

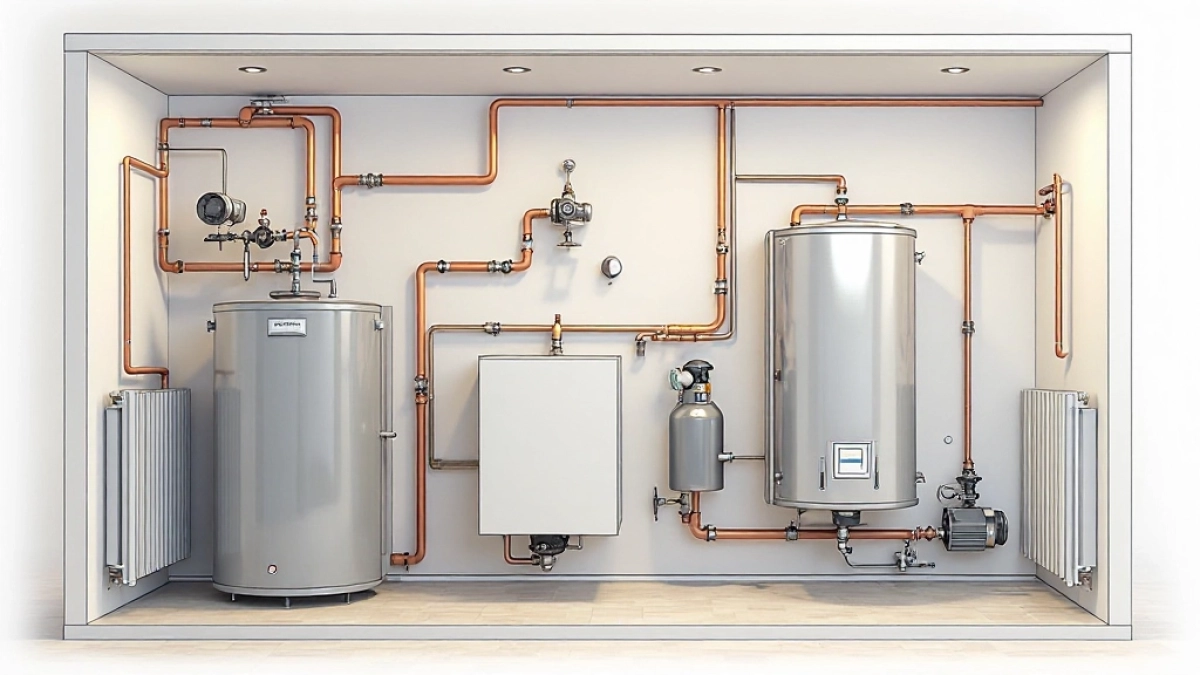

schemat instalacji co z buforem ciepła

Podłączenie kotła EEI 12 kW do bufora 500 l

Kocioł EEI 12 kW podłączasz bezpośrednio do bufora ciepła 500 l, korzystając z górnego i dolnego króćca, co zapewnia równomierny rozkład temperatury i minimalizuje cykle pracy. Na zasilaniu montujesz pompę obiegową o mocy dostosowanej do oporu hydraulicznego, a tuż za kotłem zawór bezpieczeństwa chroniący przed przegrzaniem. Bufor stabilizuje temperaturę, pozwalając kotłowi palić pellet lub drewno w dłuższych cyklach, co wydłuża żywotność wymiennika. W schemacie kluczowe jest zachowanie stratygrafii – gorąca woda z kotła trafia do górnej części bufora, a chłodniejsza z obiegów wraca do dolnej. Taka konfiguracja redukuje straty ciepła o kilkanaście procent w porównaniu do instalacji bez bufora.

Przygotowując podłączenie, zacznij od wyboru bufora z certyfikowanym wymiennikiem i co najmniej czterema króćcami bocznymi dla elastyczności. Rury zasilające i powrotne wykonaj z miedzianych lub stalowych profili izolowanych termicznie, o średnicy minimum 1 cal, by uniknąć oporów. Pompa na zasilaniu kotła powinna pracować z deltą T na poziomie 10-15°C, co optymalizuje pracę EEI 12 kW. W kotłowni o powierzchni 1,5x1,5 m bufor montuj na cokole antykondensacyjnym, uniesionym 10-15 cm nad podłogę. To zapobiega wilgoci i ułatwia odpływ kondensatu.

Elementy niezbędne w schemacie podłączenia

  • Zawór bezpieczeństwa 3 bar na zasilaniu kotła.
  • Pompa obiegowa główna, np. 4-6 m podnoszenia.
  • Filtr magnetyczny na powrocie do kotła.
  • Izolacja rur pianką poliuretanową 30 mm.
  • Czujnik NTC na wyjściu kotła i w górnej części bufora.

Podczas montażu samodzielnie przygotuj podstawę i rury, ale podłączenie kotła zleć hydraulikowi z uprawnieniami – to gwarancja zgodności z normami i bezpieczeństwa. Schemat zakłada przepływ 2-3 m³/h przez bufor, co dla 500 l pojemności daje stabilność na 2-3 godziny pracy kotła bez strat. Efektywność EEI rośnie, bo kocioł nie musi reagować na wahania w obiegach grzejnikowych.

Zobacz także: Schemat instalacji CO i CWU z zaworami i sprzęgłem

Schemat podłączenia bojlera CWU 80 l do bufora

Bojler CWU 80 l podłączasz do bufora poprzez dedykowany wymiennik w dolnej lub środkowej części zbiornika, co zapobiega wychładzaniu górnej warstwy przeznaczonej dla CO. Zasilanie bojlera biegnie z króćca 3/4 cala w buforze, a powrót z wężownicy bojlera wraca niżej, zachowując stratygrafię ciepła. Taka konfiguracja pozwala sterownikowi zarządzać priorytetem CWU bez ingerencji w ogrzewanie grzejników. Bufor 500 l ma wystarczającą pojemność, by podgrzewanie wody nie zakłócało pracy obiegów na parterze i piętrze. Straty ciepła maleją, bo kocioł nie musi bezpośrednio obsługiwać bojlera.

W schemacie montujesz pompę obiegową dedykowaną dla CWU, z zaworem termostatycznym na zasilaniu, ustawiającym temperaturę na 50-55°C. Rury do bojlera izoluj dokładnie, by uniknąć kondensacji, i dodaj zawór zwrotny zapobiegający cofaniu wody. Bojler z wężownicą miedzianą o powierzchni 1,5-2 m² idealnie współpracuje z buforem, podgrzewając 80 l w 30-45 minut. To rozwiązanie skalowalne – przy rozbudowie do 120 l nie zmieniasz schematu podłączenia. Efektywność rośnie, bo bufor akumuluje nadmiar ciepła z kotła EEI.

Kroki montażu bojlera do bufora

  • Wywierć otwory w buforze pod króćce wymiennika, jeśli brak fabrycznych.
  • Montuj pompę CWU z termostatem 7°C na powrocie.
  • Dodaj mieszadło termostatyczne dla stabilizacji temperatury.
  • Sprawdź szczelność pod ciśnieniem 1,5 bara przed uruchomieniem.

Podłączenie bojlera do bufora zamiast bezpośrednio do kotła eliminuje wahania w CO, szczególnie zimą. Sterownik pieca precyzyjnie zarządza obiegiem CWU, oszczędzając pellet. W praktyce bufor pozwala na tryb letni bez kompromisów, co docenisz przy codziennym użytkowaniu.

Zobacz także: Kto odpowiada za instalację CO w bloku?

Jeśli planujesz rodzinę, 80 l to minimum – schemat umożliwia łatwą rozbudowę bez demontażu. Zawory kulowe na każdym króćcu ułatwiają serwis, a izolacja bufora zmniejsza straty o 5-10% rocznie.

Wymiennik CWU w buforze – schemat połączeń

Wymiennik CWU w buforze to miedziana lub stalowa wężownica zanurzona w dolnej strefie, podłączana schematem przepływu szeregowego z pompą i zaworem mieszającym. Zasilanie z króćca 1 cala w środku bufora trafia do wężownicy bojlera, a powrót niżej zapewnia cyrkulację bez mieszania warstw. Taki układ optymalizuje stratygrafię, trzymając górę bufora na 70-80°C dla grzejników. Schemat zawiera filtr na zasilaniu i odpowietrznik automatyczny, minimalizując powietrza w obiegu. Dla kotła 12 kW wymiennik o mocy 20-25 kW wystarcza na komfortowe CWU.

Podłączasz wężownicę dwoma rurami 3/4 cala, z pompą o przepływie 1-1,5 m³/h. Zawór termostatyczny na zasilaniu bojlera stabilizuje temperaturę na 55°C, chroniąc przed legionellą. Bufor z fabrycznym wymiennikiem upraszcza instalację – sprawdź certyfikat na ciśnienie 3 bar. W schemacie kluczowy jest bypass, umożliwiający ręczne przełączenie na kocioł w awarii. To podnosi niezawodność systemu.

  • Pompa CWU: prędkość regulowana 3-biegowa.
  • Zawór mieszający: nastawny 45-60°C.
  • Manometr na bojlerze dla kontroli ciśnienia.
  • Izolacja wężownicy pianką 20 mm.

Wizualizując schemat, woda z bufora krąży przez wężownicę, oddając ciepło do bojlera bez mieszania obiegów. Dla 500 l bufora czas podgrzania CWU skraca się o połowę w porównaniu do bezpośredniego podłączenia. Rozwiązanie to szczególnie efektywne w domach z oddzielnymi obiegami grzejnikowymi.

Przy samodzielnym montażu zacznij od kalibracji pompy pod obciążeniem – to zapewni równomierny rozkład ciepła. Schemat pozwala na integrację z istniejącą instalacją bez dużych przeróbek.

Dezynfekcja termiczna CWU z buforem ciepła

Dezynfekcja termiczna CWU, obowiązkowa co 7 dni do 60°C, w schemacie z buforem realizowana jest przez dedykowany obieg z bojlerem, bez zakłócania CO. Sterownik aktywuje pompę CWU i zawór mieszający, podnosząc temperaturę w bojlerze z dolnej części bufora. Górna warstwa bufora 500 l pozostaje nietknięta dla grzejników, co minimalizuje straty w ogrzewaniu. Proces trwa 1-2 godziny, zużywając minimalny pellet dzięki akumulacji ciepła. To zgodne z normami sanitarnymi i bezpieczne dla instalacji.

W buforze montujesz czujnik NTC w bojlerze i na zasilaniu CWU, sygnalizujące sterownikowi osiągnięcie 60°C. Automatyka odcina obieg po dezynfekcji, wracając do normalnego trybu. Dla kotła EEI 12 kW bufor zapewnia rezerwę ciepła, więc kocioł nie musi odpalać dodatkowo. Schemat zawiera zawór bezpieczeństwa na bojlerze, chroniący przed przegrzaniem. Korzyść to brak ryzyka legionelli bez kompromisów w efektywności CO.

Parametry dezynfekcji w schemacie

  • Czas: 60 minut przy 60°C w bojlerze.
  • Częstotliwość: automatyczna co 7 dni.
  • Przepływ: 1 m³/h przez wymiennik CWU.
  • Kontrola: termostat bezpieczeństwa 90°C.

Podłączenie bojlera do bufora upraszcza dezynfekcję – sterownik zarządza wszystkim samodzielnie. W domach z dziećmi to kluczowe dla higieny bez manualnych interwencji. Bufor stabilizuje proces, oszczędzając 10-15% paliwa rocznie.

Jeśli bufor ma wbudowany wymiennik, kalibruj cykle w sterowniku pod pojemność 80 l. Schemat jest gotowy na przyszłe rozszerzenia, np. solar.

Obiegi grzejnikowe parter i piętro z bufora

Obiegi grzejnikowe na parterze i piętrze podłączasz jako niezależne pętle z własnymi pompami, czerpiąc ciepło z dolnych króćców bufora dla lepszej stratygrafii. Zasilanie parteru z króćca 1 cala na dole, powrót niżej, a piętro z wyższego bocznego – to zapewnia temperaturę 50-60°C bez mieszania warstw. Bufor 500 l akumuluje ciepło z kotła EEI, stabilizując grzejniki mimo termostatów. Zawory mieszające na każdym obiegu regulują deltę T do 20°C. Schemat minimalizuje straty, bo obieg nie wpływa na pracę kotła.

Pompy mieszające z siłownikami sterowane termostatami pokojowymi utrzymują komfort na obu kondygnacjach. Dla parteru pompa 4 m, piętro 3 m podnoszenia – dostosuj do oporu rur. Grzejniki termostatyczne z zaworami 6L oszczędzają paliwo, a bufor wyrównuje wahania. W schemacie dodaj filtry na zasilaniu i odpowietrzniki na najwyższych punktach. To optimum dla domu 150-200 m².

  • Parter: 8-10 grzejników, pompa główna + mieszająca.
  • Piętro: 6-8 grzejników, niezależna pętla.
  • Czujniki NTC na zasilaniu obu obiegów.
  • Zawory termostatyczne na powrotach.

Samodzielnie układaj rury miedziane izolowane, zlecając podłączenie automatyki. Bufor pozwala na różne temperatury – parter 22°C, piętro 21°C bez strat efektywności. Oszczędność paliwa dzięki brakowi krótkich cykli kotła.

W kotłowni z buforem obiegi startują płynnie, bez hałasu pomp. Schemat skaluje się na pompę ciepła w przyszłości.

Cyrkulacja letnia w schemacie z buforem CO

Cyrkulacja letnia w schemacie z buforem priorytetuje CWU, zamykając zawory na obiegach grzejnikowych siłownikami sterowanymi termostatem zewnętrznym. Pompa CWU krąży wodę z dolnej części bufora do bojlera 80 l, podgrzewając błyskawicznie bez strat w akumulacji. Bufor 500 l ma rezerwę na 4-6 godzin letniego ciepła z jednego załadunku kotła EEI. Schemat zawiera bypass letni, umożliwiający ręczne przełączenie. To oszczędza pellet latem, gdy CO nie działa.

Zawór trójdrożny z siłownikiem na zasilaniu grzejników odcina obieg powyżej 25°C na czujniku zewnętrznym. Cyrkulacja CWU z małą pompą 1 m³/h utrzymuje stałą temperaturę w bojlerze. Dla drewna czy pelletu bufor pozwala na rzadsze palenie – raz na 2 dni latem. Schemat minimalizuje straty, bo górna warstwa bufora nie chłodzi się na CWU. Komfortowa ciepła woda bez kompromisów.

Elementy cyrkulacji letniej

  • Siłownik 230V na zaworze trójdrożnym.
  • Termostat pokojowy letni 25°C.
  • Pompka cyrkulacyjna CWU 4W.
  • Zawór zwrotny antycyrkulacyjny.

Latem sterownik automatycznie przechodzi w tryb CWU, oszczędzając 30% paliwa. Bufor stabilizuje pracę, nawet przy zmiennym załadunku. Idealne dla rodzin z dużym zapotrzebowaniem na ciepłą wodę.

Podłączenie proste – dodaj tylko sterowanie do istniejącego schematu. Efektywność rośnie dzięki izolacji i precyzyjnej automatyce.

Automatyka i elementy zabezpieczeń w buforze

Automatyka w schemacie bufora obejmuje sterownik z czujnikami NTC na kotle, buforze, bojlerze i obiegach, zarządzający pompami i zaworami mieszającymi. Dla EEI 12 kW sterownik obsługuje moduł lambda i regulator ciągu, synchronizując z buforem 500 l. Naczynie wzbiorcze 18-24 l na powrocie wyrównuje ciśnienie do 1,5 bara. Zawory bezpieczeństwa na każdym obiegu i filtr magnetyczny chronią przed zanieczyszczeniami. Schemat zapewnia pełną diagnostykę via wyświetlacz LCD.

Czujniki NTC 10k na wyjściu kotła (80°C max) i w dolnej części bufora (50°C min) zapobiegają kondensacji. Sterownik programuje dezynfekcję CWU i tryb letni automatycznie. Dla obiegów grzejnikowych moduły z siłownikami 230V sterowane termostatami pokojowymi. Bufor zintegrowany z automatyka redukuje interwencje użytkownika do minimum. Zabezpieczenia: grupy bezpieczeństwa z manometrem i zaworem 3 bar.

  • Sterownik: obsługa 4 pomp + 3 siłowniki.
  • Czujniki: 6x NTC + 1x PT1000 opcjonalnie.
  • Naczynie wzbiorcze: membranowe 24 l.
  • Filtry: Y + magnetyczny na powrotach.

Montaż automatyki samodzielny po podłączeniu hydrauliki – podłącz przewody wg schematu sterownika. To podnosi efektywność o 25%, minimalizując straty. Dla pelletu moduł WiFi pozwala monitorować zdalnie.

Schemat kompletny z buforem gotowy na certyfikację – wszystkie elementy normowane. Bezpieczeństwo i oszczędności na lata.

Pytania i odpowiedzi: Schemat instalacji CO z buforem ciepła

  • Jak podłączyć kocioł do bufora ciepła w schemacie instalacji CO?

    Kocioł podłącz bezpośrednio do bufora ciepła 500 l poprzez górne i dolne króćce, z pompą obiegową i zaworem bezpieczeństwa. To zapewnia równomierny rozkład ciepła i stabilizuje pracę kotła EEI 12 kW, minimalizując cykle włącz/wyłącz.

  • Czy bojler CWU powinien być podłączony do kotła czy do bufora ciepła?

    Bojler CWU 80 l podłącz do dedykowanego wymiennika w buforze, a nie bezpośrednio do kotła. Zapobiega to wychładzaniu bufora i stratom ciepła w CO, umożliwia precyzyjną dezynfekcję termiczną bez ingerencji w obieg grzejnikowy.

  • Jak zorganizować obieg grzejnikowy parteru i piętra z buforem ciepła?

    Obieg grzejnikowy parteru i piętra realizuj jako niezależne pętle z własnymi pompami, termostatami i zaworami mieszającymi, czerpiące ciepło z dolnych króćców bufora. Użyj sterownika z czujnikami NTC dla optymalnej stratygrafii.

  • Jakie są korzyści z bufora ciepła 500 l w instalacji CO z kotłem EEI 12 kW?

    Bufor stabilizuje pracę kotła, oszczędza 20-30% paliwa, umożliwia tryb letni z priorytetem CWU bez strat CO zimą i dezynfekcję co 7 dni w 60°C. Wymaga przestrzeni 1,5x1,5 m i cokola antykondensacyjnego.
