Schemat instalacji CO: jak ułożyć układ, który nie zawiedzie zimą

Siedemdziesiąt procent awarii instalacji centralnego ogrzewania w polskich domach wynika z błędów popełnionych na etapie schematu, nie montażu. Za suchym rysunkiem technicznym kryją się konkretne decyzje: otwarty czy zamknięty układ, grawitacja czy pompa, średnice rur, lokalizacja naczynia wzbiorczego, rozdzielacze podłogówki. Schemat instalacji CO to nie instrukcja dla hydraulika, lecz projekt inżynierski, w którym każdy element wpływa na resztę jak w organach naczyń połączonych. Źle dobrana średnica powrotu skazuje kocioł na kondensację spalin i korozję wymiennika, brak zaworu różnicowego przy pompie w układzie otwartym kończy się głośnym szumieniem i pękaniem powietrzy, a źle ustawiona temperatura zasilania podłogówki zamienia drewnianą podłogę w harmonijkę.

• Trzy układy instalacji CO: otwarty, zamknięty, mieszany
• Schemat instalacji centralnego ogrzewania: grawitacja czy pompa
• Schemat podłączenia pieca CO do instalacji zamkniętej
• Ogrzewanie podłogowe na schemacie: meander, ślimak i rozdzielacz
• Dobór średnic rur i zabezpieczeń: konkretne liczby
• Najczęstsze błędy w schemacie instalacji CO, które kosztują awarię
• Checklista odbioru instalacji CO
• Drzewo decyzyjne: jak dobrać schemat do domu
• Najczęstsze pytania o schemat instalacji CO

Trzy układy instalacji CO: otwarty, zamknięty, mieszany

Każdy dom z ogrzewaniem wodnym korzysta z jednego z trzech wariantów. Różniące je cechy determinują ciśnienie robocze, temperaturę maksymalną, sposób kompensacji rozszerzalności cieplnej wody oraz listę obowiązkowych zaworów bezpieczeństwa. Poniższe porównanie pozwala wstępnie odsiać rozwiązania, które nie pasują do danego źródła ciepła ani do planowanej powierzchni użytkowej.

Układ otwarty działa bez pompy obiegowej, dzięki różnicy gęstości wody gorącej i zimnej. Rozwiązanie wraca do łask w domach off-grid oraz przy kotłach na paliwo stałe, gdzie brak prądu nie zatrzymuje ogrzewania. Układ zamknięty stanowi dziś standard dla kotłów gazowych, olejowych i pomp ciepła, ponieważ ciśnienie 1,5 bar pozwala tłoczyć wodę przez grzejniki na piętrze i do podłogówki jednocześnie. Układ mieszany łączy kocioł wysokotemperaturowy z niskotemperaturowym ogrzewaniem podłogowym dzięki sprzęgłu hydraulicznemu i zaworowi mieszającemu, obniżającemu temperaturę zasilania do 35-45°C.

Schemat instalacji centralnego ogrzewania: grawitacja czy pompa

System grawitacyjny wykorzystuje zjawisko konwekcji naturalnej: woda w kotle osiąga temperaturę 80-90°C, zmniejsza gęstość, unosi się pionem zasilającym ku najwyższemu punktowi instalacji, oddaje ciepło w grzejnikach i wraca gęstsza rurą powrotną. Warunkiem działania jest średnica rury zasilającej minimum DN 25, a przy instalacjach powyżej 100 m² nawet DN 32, ponieważ małe przekroje nie są w stanie przetłoczyć wymaganego strumienia bez wymuszenia. Dodatkowo wszystkie podejścia do grzejników muszą mieć średnicę o stopień mniejszą niż pion główny, inaczej woda rozkłada się nierównomiernie.

Pompowy obieg wody rozwiązuje ograniczenia grawitacji. Pompa obiegowa o wydatku 1-3 m³/h i wysokości podnoszenia 2-6 m umożliwia stosowanie rur o średnicy DN 15-20, regulację przepływu zaworami termostatycznymi oraz montaż podłogówki. Minus stanowi zależność od zasilania elektrycznego. W praktyce nowoczesne instalacje pompowe wyposaża się w zasilanie awaryjne (UPS lub generator) oraz zawór różnicowy, który przy otwarciu termostatycznego zaworu grzejnikowego zapobiega wstrzymaniu przepływu przez całą gałąź. Układ grawitacyjny pozostaje sensowny jedynie w małych domach do 100 m² z kotłem na paliwo stałe, gdzie brak prądu nie może oznaczać wychłodzenia budynku.

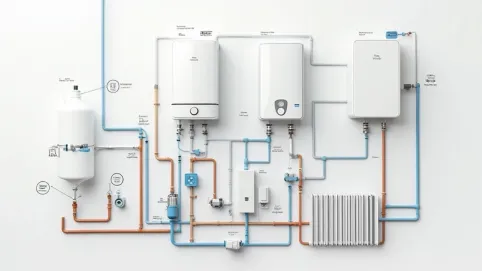

Schemat podłączenia pieca CO do instalacji zamkniętej

W układzie zamkniętym schemat instalacji CO zaczyna się od źródła ciepła i biegnie przez kolejne elementy w ściśle określonej kolejności. Każdy z tych elementów pełni odrębną funkcję fizyczną, a pominięcie któregokolwiek obniża sprawność całości lub tworzy zagrożenie dla bezpieczeństwa.

Kolejność komponentów na zasilaniu od kotła do grzejników:

• Zawór odcinający na zasilaniu umożliwia serwis kotła bez opróżniania instalacji.
• Pompa obiegowa z zaworem różnicowym (niezbędna przy zaworach termostatycznych).
• Filtr siatkowy lub magnetyczny zatrzymuje zanieczyszczenia i opiłki żelaza niszczące wirnik pompy.
• Sprzęgło hydrauliczne przy instalacjach powyżej 120 m² lub z więcej niż jedną gałęzią.
• Rozdzielacz rozdziela czynnik na obieg grzejnikowy i podłogowy.
• Zawór mieszający trójdrogowy obniża temperaturę zasilania podłogówki do 35-45°C.
• Naczynie wzbiorcze przeponowe o pojemności dobranej do kubatury wody w układzie (zwykle 8-25 litrów).
• Zawór bezpieczeństwa 3 bar zamontowany na zasilaniu w odległości maks. 1 m od kotła.
• Manometr i odpowietrznik automatyczny na najwyższym punkcie instalacji.

Powrót z grzejników prowadzi do filtra, potem do kotła. Zawór antykondensacyjny na powrocie (otwierający się przy temperaturze 45-55°C) chroni wymiennik kotła przed wilgocią i korozyjnymi kondensatami spalin w okresie przejściowym. W domach z zasobnikiem ciepłej wody użytkowej schemat podłączenia pieca CO obejmuje dodatkowy obieg c.w.u. z pompą ładującą oraz zaworem przełączającym trójdrogowym.

Ogrzewanie podłogowe na schemacie: meander, ślimak i rozdzielacz

Podłogówka rządzi się innymi prawami niż grzejniki ścienne. Wymuszona niska temperatura zasilania (maksymalnie 45°C w wylewce, by nie przekroczyć 28°C na powierzchni podłogi) wymaga długich pętli rur PE-Xa lub PE-RT II o średnicy 16-20 mm. Dwa podstawowe układy rurowe różnią się rozkładem temperatury w pomieszczeniu.

Układ meandrowy (Tichelmann odwrócony) prowadzi rurę zygzakiem od ściany zewnętrznej do ściany wewnętrznej. Temperatura wody spada równomiernie, ale pętla przy wejściu ma wyraźnie cieplejszy fragment niż przy wyjściu, co odczuwalne jest pod stopami przy przechodzeniu przez pokój. Rozwiązanie pasuje do wąskich pomieszczeń, łazienek i korytarzy.

Układ ślimakowy (podwójna spirala) zaczyna od zewnętrznego obwodu pokoju i wraca do środka. Ciepła rura idzie obok chłodnej w stałym rozstawie, dzięki czemu rozkład temperatury po podłodze wyrównuje się do 1-2°C różnicy. Wymaga dłuższych pętli (zwykle 80-120 m) i większego spadku ciśnienia, ale zapewnia komfort termiczny zbliżony do ogrzewania promiennikowego. Stosowany w salonach, sypialniach i pokojach o regularnym kształcie.

Rozdzielacz podłogowy montuje się obowiązkowo, gdy powierzchnia ogrzewania podłogowego przekracza 40 m² lub gdy współistnieją pętle o różnej długości. Składa się z belki zasilającej i powrotnej z zaworami regulacyjnymi oraz przepływomierzami (rotametrami) do balansowania hydraulicznego poszczególnych pętli. Za rozdzielaczem znajduje się pompa obiegowa podłogówki oraz zawór mieszający trójdrogowy z czujnikiem temperatury zasilania. Schemat instalacji CO z podłogówką zawsze uwzględnia oddzielny obieg z własną pompą, ponieważ opór hydrauliczny rur podłogowych (8-15 kPa na pętlę) jest wielokrotnie wyższy niż grzejników.

Dobór średnic rur i zabezpieczeń: konkretne liczby

Projektowanie instalacji CO bez obliczeń hydraulicznych kończy się źle dobranymi średnicami. Zbyt małe powodują szumienie, nierównomierne grzanie i przeciążenie pompy. Zbyt duże to niepotrzebny koszt materiału oraz wolniejsza reakcja na zmiany temperatury. Poniższe wartości wynikają z typowych założeń: prędkość przepływu 0,5-1,0 m/s, spadek ciśnienia 100-200 Pa/m.

Zabezpieczenia instalacji zamkniętej wynikają z normy PN-EN 303-5 oraz Warunków Technicznych 2025. Zawór bezpieczeństwa 3 bar montowany na zasilaniu w odległości maksymalnie 1 m od kotła chroni przed przekroczeniem ciśnienia maksymalnego. Naczynie wzbiorcze przeponowe dobiera się na podstawie pojemności wodnej instalacji (zwykle 10-15 l na 100 m² powierzchni grzewczej). Odpowietrzniki automatyczne umieszcza się na każdym rozdzielaczu i na najwyższych punktach pionów. Zawór różnicowy przy pompie otwiera obejście, gdy ciśnienie w obiegu wzrasta (zawory termostatyczne się zamykają), dzięki czemu pompa nie walczy z zamkniętym układem.

Najczęstsze błędy w schemacie instalacji CO, które kosztują awarię

Lista grzechów projektowych powtarza się w polskich kotłowniach od lat. Każdy z nich wynika z oszczędności czasu lub materiału, a kończy się kosztowną naprawą albo wychłodzeniem domu w środku zimy.

Brak projektu i obliczeń hydraulicznych. Monter rysuje schemat instalacji CO „na oko", dobiera średnice na podstawie doświadczenia, pomija bilansowanie. Efekt: grzejniki na końcu gałęzi grzeją słabiej, pompa hałasuje, kocioł cyklicznie się wyłącza.

Za małe średnice powrotu. Rura powrotna węższa od zasilającej powoduje gromadzenie się powietrza w najwyższych punktach i szumienie przepływu. Zasada hydraulicznego symetryzowania wymaga identycznych średnic na zasilaniu i powrocie do momentu rozdzielenia na poszczególne grzejniki.

Brak zaworu różnicowego przy pompie w układzie z termostatami. Po zamknięciu zaworów termostatycznych pompa nie ma przepływu, ciśnienie rośnie, łożyska pompy się niszczą. Zawór różnicowy otwiera się przy różnicy ciśnienia 0,1-0,2 bar i zapewnia minimalny obieg.

Pominięcie filtra siatkowego lub magnetycznego. Zanieczyszczenia z instalacji (rdza, opiłki, kamień) osadzają się w wymienniku kotła i wirniku pompy. Filtr magnetyczny wychwytuje cząstki żelaza jeszcze przed pompą i wydłuża żywotność wymiennika o 3-5 lat.

�le umieszczone naczynie wzbiorcze. W układzie zamkniętym przeponowe naczynie montuje się na zasilaniu, za pompą i filtrem, możliwie blisko kotła. W układzie otwartym naczynie stoi na najwyższym punkcie instalacji, w odległości nie większej niż 1,5 m od pionu zasilającego.

Brak odpowietrzników na rozdzielaczach podłogówki. Pętla podłogowa o długości 100 m bez odpowietrznika łapie pęcherzyki powietrza, które blokują przepływ. Każdy rozdzielacz wymaga automatycznego odpowietrznika oraz zaworu spustowego do płukania instalacji.

Checklista odbioru instalacji CO

Przed rozruchem kotła warto zweryfikować schemat instalacji CO w terenie z listą kontrolną. Pozwala to wyłapać braki zanim woda znajdzie się w rurach i podłodze.

• Ciśnienie próbne instalacji 6 bar przez 30 minut bez spadku (próba szczelności).
• Płukanie instalacji wodą do momentu uzyskania czystej wody z zaworu spustowego.
• Odpowietrzenie każdego grzejnika i rozdzielacza podłogowego.
• Sprawdzenie kierunku przepływu na zaworach zwrotnych (zgodnie z oznaczeniem strzałki).
• Ustawienie przepływomierzy na rozdzielaczu podłogowym wg projektu (wartości w l/min).
• Kontrola nastaw zaworów termostatycznych (numer odpowiadajacy mocy grzejnika).
• Sprawdzenie otwarcia zaworu bezpieczeństwa (przez ręczne podniesienie dźwigni).
• Pomiar temperatury na zasilaniu i powrocie przy każdym grzejniku po 30 minutach pracy.
• Sprawdzenie ciśnienia w naczyniu wzbiorczym (bez wody w instalacji: 0,5 bar mniej niż ciśnienie robocze).
• Weryfikacja schematu elektrycznego pompy i automatyki kotłowej.

Drzewo decyzyjne: jak dobrać schemat do domu

Skomplikowane rozważania sprowadzają się do kilku pytań, po których schemat instalacji CO wyłania się sam.

Paliwo i źródło ciepła? Gaz ziemny, olej opałowy, pompa ciepła, ekogroszek. Pierwsze trzy działają w układzie zamkniętym. Ekogroszek i stare kotły węglowe tolerują układ otwarty, choć nowe kotły na ekogroszek również projektuje się zamknięte dla wyższej sprawności.

Powierzchnia i liczba kondygnacji? Dom do 100 m² parterowy bez problemu obsłuży układ grawitacyjny, ale układ pompowy z zaworami termostatycznymi daje wyższą sprawność. Powyżej 100 m² lub z poddaszem użytkowym konieczny obieg pompowy ze sprzęgłem hydraulicznym.

Ogrzewanie podłogowe? Gdy podłogówka obejmuje ponad 40 m², schemat instalacji CO musi zawierać rozdzielacz, zawór mieszający trójdrogowy i osobną pompę. W domu z samymi grzejnikami te elementy są zbędne.

Zasilanie awaryjne? Brak prądu w domu ogrzewanym pompowo oznacza brak ciepła. Rozwiązaniem jest generator, UPS lub kocioł z zapasem energii w akumulatorach. Dla unikających zależności od prądu pozostaje układ grawitacyjny z kotłem na paliwo stałe.

Najczęstsze pytania o schemat instalacji CO

Ile kosztuje schemat instalacji CO dla domu 120 m²? Sam projekt techniczny wykonany przez uprawnionego projektanta to wydatek 2 500-5 000 PLN. Materiał instalacji (rury, grzejniki, kocioł, pompa, rozdzielacze, automatyka) kosztuje 14 000-22 000 PLN. Montaż z uruchomieniem to kolejne 6 000-10 000 PLN. Koszt rośnie przy podłogówce o 80-120 PLN/m².

Czy można łączyć układ otwarty i zamknięty? Nie w jednym obiegu. Połączenie obu układów bez sprzęgła hydraulicznego powoduje przenikanie tlenu z naczynia otwartego do układu ciśnieniowego, przyspieszoną korozję i kawitację pompy. Przejście między układami wymaga sprzęgła lub wymiennika płytowego.

Jak długo trwa montaż instalacji CO? Dla domu 120 m² z grzejnikami i kotłem gazowym: 5-8 dni roboczych w stanie surowym zamkniętym. Montaż podłogówki wydłuża czas o 3-5 dni. Uruchomienie z próbą szczelności, płukaniem i regulacją zajmuje dodatkowe 2 dni.

Jaki schemat dla remontu starego domu? Istniejące instalacje grawitacyjne z rurami stalowymi DN 25 można rozbudować pompą i zaworami termostatycznymi po dokładnym płukaniu chemicznym. Pełna wymiana na układ zamknięty z rurami wielowarstwowymi lub PE-Xa zalecana jest, gdy stare rury wykazują korozję lub kamień.

Projektowanie schematu instalacji CO wymaga świadomości, że każda linia na rysunku odpowiada realnemu elementowi w kotłowni i ścianach. Warto poświęcić czas na konsultację z projektantem posiadającym uprawnienia budowlane w specjalności instalacyjnej, zanim monterzy zaczną rozkładać rury. Dobrze narysowany schemat oszczędza tysiące złotych na etapie eksploatacji, szczególnie w domach z podłogówką i wieloma strefami grzewczymi.

Źródła danych i norm: Warunki Techniczne 2025 (Dziennik Ustaw), norma PN-EN 303-5 (kotły grzewcze), norma PN-EN 1264 (ogrzewanie podłogowe), katalogi techniczne producentów pomp ciepła i kotłów gazowych. Strona referencyjna: gov.pl/web/rozwoj-technologia - akty wykonawcze do Prawa budowlanego.
