Schemat instalacji CO grawitacyjnej jak czytać diagram i uniknąć błędów

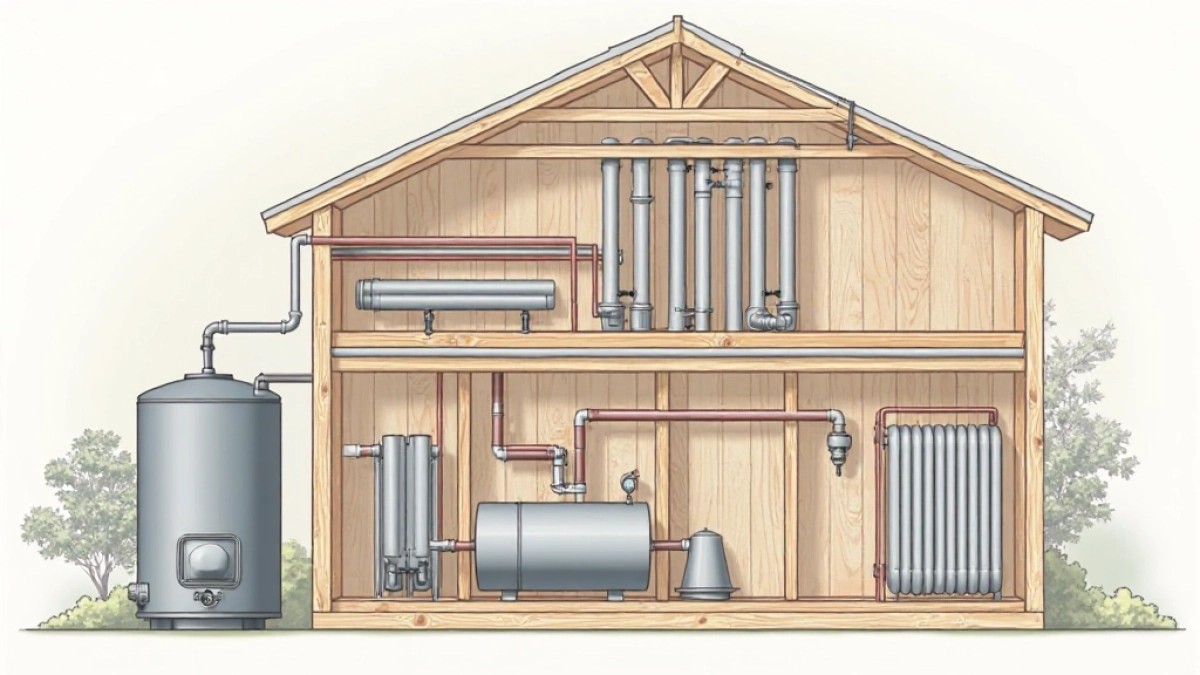

Schemat podłączenia pieca CO w instalacji grawitacyjnej

Piec w układzie grawitacyjnym pracuje inaczej niż w systemie z pompą. Nie wymaga cyrkulacji wymuszonej, bo różnica gęstości między wodą gorącą a chłodną sama wprawia czynnik w ruch. Ta cecha określa cały schemat podłączenia pieca CO: źródło ciepła musi stać najniżej, a zasobnik wyrównawczy - najwyżej, najczęściej na strychu lub w wydzielonej szachcie.

• Schemat podłączenia pieca CO w instalacji grawitacyjnej
• Instalacja CO grawitacyjna a pompowa - różnice w schemacie
• Schemat instalacji CO otwartej i zamkniętej grawitacyjnie
• Ogrzewanie podłogowe w schemacie instalacji CO
• Schemat instalacji CO z pompą i praktyczne detale
• Kiedy warto wezwać projektanta

Z kotła wychodzą dwa przewody: zasilający i powrotny. Pierwszy od razu kieruje się pionowo do góry, drugi zbiera schłodzoną wodę z grzejników i sprowadza ją z powrotem do paleniska. Pion zasilający biegnie przy samym kominie, żeby ograniczyć straty ciepła i skrócić drogę do najwyżej położonego punktu.

Najważniejszy element to naczynie wzbiorcze otwarte. Zbiornik bezciśnieniowy, najczęściej o pojemności od 8 do 15% kubatury wody w układzie, przejmuje przyrost objętości podczas grzania. Równocześnie odpowietrza instalację, bo pęcherzyki powietrza zbierają się w najwyższym miejscu rurociągu i przez syfon trafiają właśnie tam.

Średnica rur w grawitacji musi być większa niż przy pompie. Zasilanie zwykle DN 32, a w dłuższych obiegach nawet DN 40, bo wolniejszy przepływ potrzebuje większego przekroju. Na powrocie wystarczy DN 25, pod warunkiem że zachowano spadki minimum 1% w kierunku kotła.

Schemat podłączenia pieca CO w układzie grawitacyjnym uwzględnia też zawór bezpieczeństwa i termometr. Zawór otwiera się przy nadciśnieniu 0,3 MPa, chroniąc kocioł przed zagotowaniem wody. Termometr na zasilaniu pozwala szybko ocenić temperaturę roboczą, która rzadko przekracza 85°C w takiej instalacji.

Instalacja CO grawitacyjna a pompowa - różnice w schemacie

W grawitacji jedyną siłą napędową jest wyporność termiczna. W pompie tę samą pracę wykonuje wirnik z silnikiem elektrycznym, więc średnice rur mogą być mniejsze, a rozmieszczenie grzejników bardziej swobodne. Ta pozorna prostota grawitacji ma jednak swoją cenę: ograniczenia w projektowaniu.

Układ pompowy toleruje odległości powyżej 20 metrów od kotła, grawitacyjny zaczyna mieć kłopoty już po 10. Im dłuższy obieg, tym wolniejszy przepływ, a wraz z nim rośnie ryzyko niedogrzania najdalszego grzejnika. Dlatego rozdział górny, najczęściej stosowany w starszych domach, wymaga kotłowni w piwnicy lub na parterze.

Przejście z grawitacji na pompę bywa koniecznością. Wystarczy wstawić pompę obiegową na powrocie, tuż przed kotłem, i dodać zawór zwrotny za nią, żeby zapobiec cofaniu się gorącej wody do źródła. Zawór różnicowy lub bypass z zaworem nadmiarowym utrzymuje minimalny przepływ przez kocioł nawet przy zamkniętych zaworach termostatycznych.

Zasilanie awaryjne rozwiązuje największą wadę systemu pompowego. UPS z akumulatorem AGM 12 V i przetwornicą 230 V podtrzymuje pracę pompy przez kilkanaście godzin. W grawitacji ten problem w ogóle nie istnieje, bo instalacja działa bez prądu, co dla wielu właścicieli domów na wsi stanowi argument rozstrzygający.

Regulacja temperatury też wygląda inaczej. W grawitacji zmienia się ją przede wszystkim przez regulację kotła i ręczne zawory na grzejnikach, ponieważ sygnał hydrauliczny potrzebuje nawet kilku minut, żeby dotrzeć do końca obiegu. Pompa skraca ten czas do kilkunastu sekund, a zawory termostatyczne zaczynają działać precyzyjnie.

Kiedy wybrać grawitację, a kiedy pompę

Grawitacja sprawdza się w domach do 150 m², z kotłem na paliwo stałe, bez dostępu do stabilnej sieci elektrycznej. Pompa pasuje do większych budynków, kotłów gazowych i olejowych, a także do układów mieszanych, gdzie część obiegu wymaga wymuszenia.

Schemat instalacji CO otwartej i zamkniętej grawitacyjnie

System otwarty pracuje przy ciśnieniu bliskim atmosferycznemu. Woda komunikuje się z powietrzem przez naczynie wzbiorcze, a każdy nadmiar objętości uchodzi grawitacyjnie do zbiornika lub przelewu. Ten układ dominuje w starszych domach i wciąż bywa pierwszym wyborem przy kotłach węglowych.

System zamknięty działa pod ciśnieniem, zwykle 1,0-1,5 bar w stanie zimnym. Naczynie przeponowe z membraną elastomerową przejmuje przyrost objętości, a cały obieg jest szczelny. Taki wariant jest wymagany przy kotłach gazowych i olejowych ze względu na ich wbudowaną automatykę ciśnieniową.

Schemat instalacji CO otwartej i zamkniętej grawitacyjnie różni się przede wszystkim miejscem naczynia. W układzie otwartym stoi ono na szczycie instalacji i łączy się z atmosferą rurką syfonową. W zamkniętym naczynie przeponowe wisi przy kotle, na powrocie, przed pompą.

Przejście z otwartego na zamknięty wymaga wymiany kotła lub dorzucenia dodatkowego wymiennika płytowego. Wymiennik oddziela obieg kotłowy od obiegu grzewczego, co pozwala utrzymać niską temperaturę powrotu w kotle kondensacyjnym. Sprawność rośnie wtedy o 10-15% w porównaniu z klasycznym układem.

Zabezpieczenia ciśnieniowe w systemie zamkniętym są bardziej rozbudowane. Zawór bezpieczeństwa otwiera się przy 3 bar, manometr pokazuje ciśnienie, a automatyka kotła odcyna paliwo, gdy czujnik zarejestruje zanik przepływu. To wymusza montaż naczynia o pojemności dobranej do objętości wody, zgodnie z normą PN-EN 12828.

Porównanie wariantów

Ogrzewanie podłogowe w schemacie instalacji CO

Podłogówka rządzi się innymi prawami niż grzejniki ścienne. Woda krąży w rurach o średnicy 16-20 mm, zalanych w wylewce o grubości 6-8 cm. Temperatura zasilania rzadko przekracza 45°C, a powrotu 35°C, bo wyższa wartość powoduje dyskomfort termiczny przy chodzeniu boso.

Schemat podłogówki wymaga rozdzielacza z zaworami regulacyjnymi i przepływomierzami. Każda pętla dostaje indywidualne ustawienie, żeby zrównoważyć opory hydrauliczne. Rury układa się meandrowo przy ścianach zewnętrznych i ślimakowo w strefach środkowych, w rozstawie 15-20 cm.

Mieszanie z wysokotemperaturowym obiegiem kotłowym odbywa się przez zawór trójdrożny lub pompę mieszającą. To najważniejszy węzeł schematu, bo chroni podłogę przed przegrzaniem i jednocześnie podnosi sprawność całego systemu. Bez mieszania rury szybko tracą szczelność na złączach.

Odległość od kotła wpływa na temperaturę wody w podłodze. Dla pętli dłuższej niż 80 metrów trzeba dodać drugą pompę lub zwiększyć średnicę rury, żeby utrzymać wymagany przepływ. W praktyce oznacza to podział domu na strefy z osobnymi rozdzielaczami.

Ogrzewanie elektryczne jako uzupełnienie podłogówki sprawdza się w łazienkach i wiatrołapach. Mata grzewcza o mocy 100-160 W/m² działa niezależnie od kotła, szybko reaguje i nie obciąża hydraulicznego obiegu. W schemacie pojawia się jako osobna gałąź, zasilana przez termostat z czujnikiem podłogowym.

Kosztorys orientacyjny

Schemat instalacji CO z pompą i praktyczne detale

Pompa obiegowa stoi na powrocie, tuż przed nim. To lokalizacja podyktowana fizyką: zimna woda płynie wolniej, a wirnik nie musi pokonywać dodatkowego oporu od temperatury. Na zasilaniu pompa szybciej się zużywa i skraca żywotność uszczelnień.

Zawór zwrotny za pompą zapobiega cofaniu się wody do kotła w czasie przerwy w pracy. Bez niego gorąca woda z grzejników spływa grawitacyjnie do źródła, schładza palenisko i wydłuża czas rozruchu. Koszt zaworu to kilkanaście złotych, a oszczędność na paliwie mierzona w setkach złotych rocznie.

Schemat instalacji CO z pompą przewiduje też filtr siatkowy na powrocie. Chroni wirnik i zawory przed osadami z instalacji, szczególnie w pierwszych tygodniach po napełnieniu. Czyszczenie filtra raz na kwartał przedłuża żywotność pompy o kilka lat.

Automatyka pogodowa steruje temperaturą zasilania na podstawie temperatury zewnętrznej. Krzywa grzewcza ustawiona na sterowniku reaguje na mróz szybkim podniesieniem parametrów kotła. W domach z podłogówką ten sam sterownik obsługuje zawór mieszający, koordynując pracę obu obiegów.

Rozdzielacz przy kotle porządkuje wszystkie obiegi: zasilanie, powrót, obieg ciepłej wody użytkowej, podłogówkę. Na każdym wyjściu widać przepływomierz i zawór odcinający, co pozwala zbalansować system bez konieczności opróżniania instalacji. To wygoda, która procentuje przy pierwszej awarii grzejnika.

Lista kontrolna przed projektem

• Metraż ogrzewanej powierzchni i kubatura pomieszczeń
• Izolacja przegród zewnętrznych, w tym okien i drzwi
• Rodzaj paliwa dostępnego na miejscu i jego cena
• Liczba i typ grzejników oraz planowane strefy podłogowe
• Stabilność zasilania w energię elektryczną
• Wymagana temperatura wewnętrzna w poszczególnych pokojach

Samodzielne projektowanie instalacji CO bez uprawnień budowlanych kończy się najczęściej źle dobraną pompą i niezbalansowanym rozdziałem ciepła. Zanim zaczniesz wiercić w ścianach, skonsultuj schemat z projektantem z uprawnieniami w specjalności instalacyjnej. Jedna wizyta kosztuje mniej niż poprawki po rozruchu.

Kiedy warto wezwać projektanta

Projektant przyda się przy każdej nowej instalacji w domu powyżej 80 m², a także przy modernizacji starego układu grawitacyjnego na pompowy. Samodzielny rysunek wystarczy do kotłowni w altance działkowej, ale nie do budynku mieszkalnego, który ma służyć przez następne trzydzieści lat.

Koszt projektu obejmuje dobór kotła, obliczenie zapotrzebowania na ciepło, schemat rozdzielczy i specyfikację materiałów. W 2024 roku widełki cenowe za kompletny projekt instalacji CO zaczynają się od 2 500 zł dla domu 120 m² i rosną wraz z liczbą obiegów oraz stref podłogowych.

Dokumentacja powinna zawierać rzut z naniesionymi grzejnikami, rozwinięcie instalacji z podaniem średnic i spadków, schemat kotłowni oraz opis zabezpieczeń. Tylko taki zestaw daje pewność, że wykonawca nie będzie improwizował na budowie.

Przed podpisaniem umowy z wykonawcą poproś o referencje z ostatnich dwóch lat i obejrzyj jedną z jego realizacji. Instalacja CO w domu prywatnym to nie miejsce na naukę zawodu.

Źródła danych i normy

Parametry techniczne i wymagania projektowe oparto na normie PN-EN 12828 (instalacje grzewcze w budynkach), wytycznych producentów kotłów oraz Rozporządzeniu Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Orientacyjne koszty materiałów i robocizny pochodzą z ogólnopolskich cenników branżowych publikowanych w 2024 r. przez portal kb.pl oraz raportów cenowych portalu kb.pl.

Schemat instalacji CO grawitacyjnej warto potraktować jako mapę, nie przepis kucharski. Każdy dom ma inne zapotrzebowanie na ciepło, inne spadki rur i inny rozkład grzejników. Schemat pokazuje logikę połączeń, ale konkretne średnice, moce pomp i pojemności naczyń musi dobrać projektant z uprawnieniami.
