Jakie bezpieczniki elektryczne ochronią Twoją instalację w 2026?

Porażenie prądem, pożar instalacji, przepalone urządzenia za kilka tysięcy złotych każdy z tych scenariuszy zwykle zaczyna się od jednego, cichego winowajcy: źle dobranego albo w ogóle nieobecnego zabezpieczenia. Różne rodzaje bezpieczników elektrycznych nie istnieją po to, żeby komplikować życie inwestora, tylko po to, żeby w ułamku sekundy odciąć obwód, gdy coś pójdzie nie tak. W poniższym tekście znajdziesz konkretne różnice między topikami, wyłącznikami nadprądowymi i różnicowoprądowymi, wyjaśnienie oznaczeń B, C oraz D, a także prosty algorytm doboru zabezpieczenia do praktycznie każdego obwodu, jaki spotkasz w domu, warsztacie albo na dachu z fotowoltaiką.

• Bezpieczniki topikowe, MCB, RCD i RCBO czym się różnią?
• Charakterystyka B, C i D którą wybrać do obwodu?
• Bezpieczniki topikowe cylindryczne, D0, DII, DIII i NH kiedy nadal mają sens?
• Bezpieczniki specjalistyczne SPD, fotowoltaika, motoryzacja i miniaturowe 5×20
• Jak dobrać bezpiecznik do instalacji krok po kroku?
• Najczęstsze błędy przy doborze i montażu zabezpieczeń
• Tabela szybkiego doboru skrócone podsumowanie

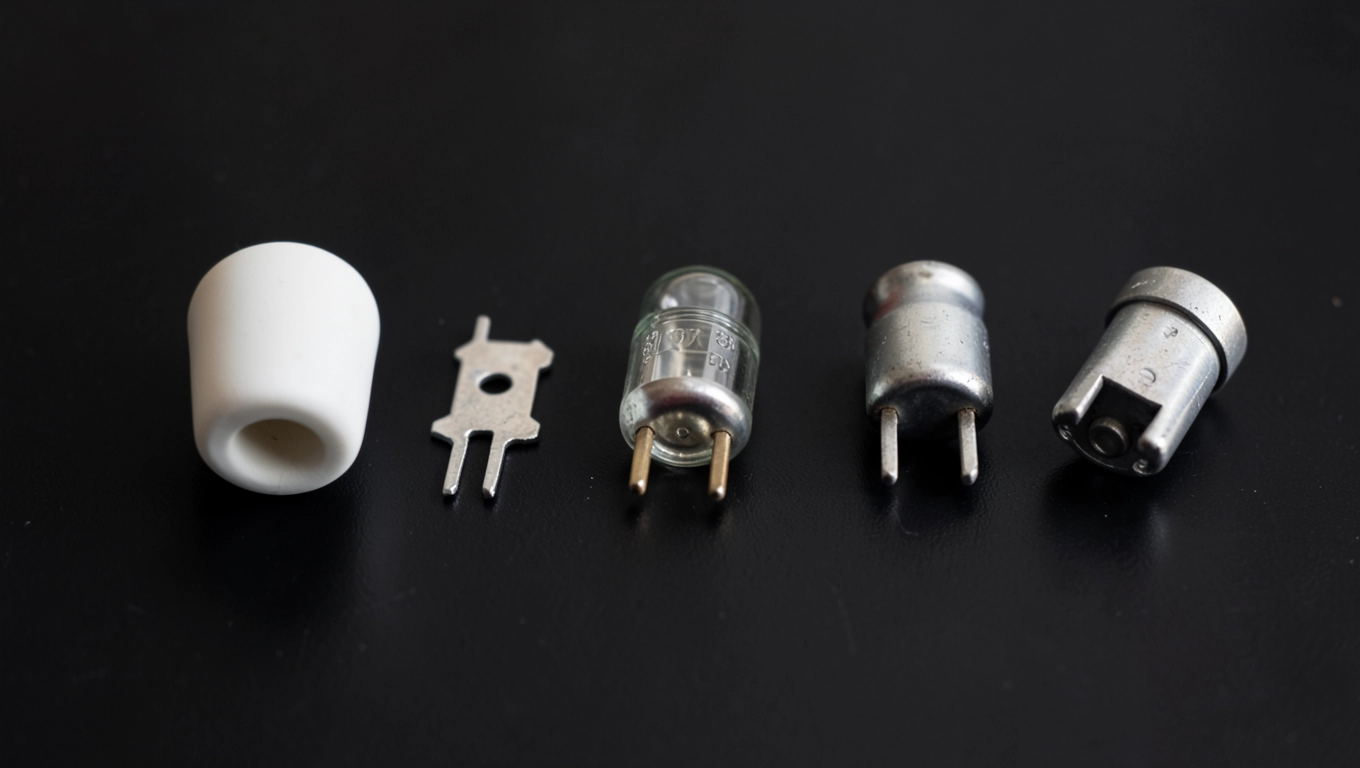

Bezpieczniki topikowe, MCB, RCD i RCBO czym się różnią?

Każdy bezpiecznik działa na jednej, prostej zasadzie: gdy prąd przekroczy wartość bezpieczną dla przewodu i odbiornika, element topikowy topi się albo mechanizm bimetaliczny odkształca, otwierając obwód. Różnica tkwi w tym, co dokładnie jest chronione, jak szybko zadziała zabezpieczenie i czy nadaje się do ponownego użycia po usunięciu awarii.

Bezpiecznik topikowy, nazywany też wkładką topikową, to najstarsze i najtańsze rozwiązanie. Składa się z ceramicznego albo porcelanowego korpusu, wewnątrz którego biegnie drut lub taśma z miedzi bądź stopu srebra. Przepięcie lub zwarcie nagrzewa drut powyżej temperatury topnienia, drut pęka, obwód się rozwiera. Wkładka nadaje się wyłącznie do wymiany, a jej zadziałanie jest jednorazowe.

Wyłącznik nadprądowy (MCB) pełni tę samą funkcję ochronną, lecz wykorzystuje dwa niezależne mechanizmy: elektromagnetyczny dla prądów zwarciowych oraz bimetaliczny dla długotrwałych przeciążeń. Po usunięciu przyczyny wystarczy podnieść dźwignię, by przywrócić zasilanie. MCB montuje się na standardowej szynie DIN w rozdzielnicy, dzięki czemu wymiana czy rozbudowa instalacji zajmuje minuty, a nie godziny.

Wyłącznik różnicowoprądowy (RCD, dawniej RCCB) reaguje na zupełnie inny parametr: różnicę prądów wpływającego i wypływającego. Gdy część prądu „ucieka" do ziemi przez uszkodzoną izolację, wilgoć albo ciało człowieka suma wektorowa przestaje wynosić zero, a przekaźnik odłącza zasilanie w ciągu kilkudziesięciu milisekund. Czułość 30 mA chroni ludzi przed śmiertelnym porażeniem; czułość 300 mA stosuje się jako ochronę przeciwpożarową.

RCBO łączy w jednej obudowie funkcję MCB oraz RCD, zajmując zaledwie jeden moduł na szynie DIN. To odpowiedź na częsty błąd polegający na traktowaniu RCD jako zamiennika wyłącznika nadprądowego. RCD nie chroni przewodów przed przeciążeniem, a MCB nie reaguje na prąd upływu dlatego w nowoczesnych instalacjach montuje się je parami lub właśnie sięga po RCBO, zgodnie z normą PN-HD 60364.

Charakterystyka B, C i D którą wybrać do obwodu?

Na każdym MCB oraz RCBO obok prądu znamionowego (16 A, 20 A, 25 A) widnieje litera oznaczająca charakterystykę czasowo-prądową. Litera mówi o tym, ile razy prąd znamionowy musi popłynąć, by wyłącznik zadziałał natychmiast, bez zwłoki termicznej.

Charakterystyka B wymusza zadziałanie przy prądzie 3-5 razy większym od znamionowego. Sprawdza się wszędzie tam, gdzie nie występują duże prądy rozruchowe: obwody oświetleniowe, gniazdka ogólne, podgrzewacze wody, bojlery, listwy zasilające. Kabel YDYp 3×2,5 mm² zabezpieczony B16 to dziś standardowy układ w polskim mieszkaniu.

Charakterystyka C toleruje krótkotrwałe udary do 5-10 razy prądu znamionowego. Wybiera się ją dla silników małej mocy, lodówek, pralek, zmywarek, pomp obiegowych i większości urządzeń AGD z silnikiem indukcyjnym. Jeśli po włączeniu sprężarki lodówki MCB o charakterystyce B wyrzuca dźwignię, to znak, że w obwodzie lepsza będzie właśnie „ceska".

Charakterystyka D dopuszcza udary 10-20 × I_n. Stosuje się ją w obwodach z transformatorami, dużymi silnikami asynchronicznymi, prostownikami, układami ładowania akumulatorów czy sprężarkami. W domu jednorodzinnym pojawia się rzadko, najczęściej przy zasilaniu warsztatu albo stacji ładowania pojazdów o mocy powyżej 11 kW.

Istnieje jeszcze charakterystyka K oraz Z, rzadziej spotykana w budownictwie mieszkaniowym. K toleruje udary do 8-12 × I_n i jest zarezerwowana dla obwodów silnikowych o dużych prądach rozruchowych, Z natomiast reaguje przy 2-3 × I_n, co czyni ją idealną do ochrony delikatnych obwodów elektronicznych i półprzewodnikowych.

Bezpieczniki topikowe cylindryczne, D0, DII, DIII i NH kiedy nadal mają sens?

Topikowe wkładki wciąż królują w rozdzielnicach piętrowych, budynkach wielorodzinnych i zakładach przemysłowych. Seria D (zgodna z dawną normą DIN) obejmuje wkładki D0 (system E14, 2-63 A), D01 (E16, do 16 A), D02 (E18, do 63 A), DII (E27, do 25 A) oraz DIII (E33, do 100 A). Rozróżnia się je po średnicy główki stykowej i kolorze wskaźnika przepalenie.

System NH (Niederspannungs-Hochleistung, czyli wkładki wielkiej mocy) obsługuje prądy od 25 A w NH00 do 1250 A w NH4. Stosuje się go tam, gdzie zdolność zwarciowa instalacji sięga dziesiątek kiloamperów. Każda wkładka NH ma ceramiczny korpus, srebrzone styki i specjalne uchwyty do bezpiecznej wymiany pod napięciem. W domu jednorodzinnym NH nie występuje, ale w rozdzielnicy głównej bloku albo zakładu praktycznie zawsze.

Bezpieczniki topikowe cylindryczne CH10, CH14 i CH22 (o wymiarach 10×38 mm, 14×51 mm i 22×58 mm) są popularne w fotowoltaice, obwodach sterowania i zabezpieczeniach akumulatorów. Wkładka gPV 1000 V DC na prąd 20 A w obudowie 10×38 mm to absolutny standard łańcuchów PV do 6 kW mocy.

Bezpieczniki specjalistyczne SPD, fotowoltaika, motoryzacja i miniaturowe 5×20

Ograniczniki przepięć (SPD, ang. Surge Protective Device) chronią instalację przed impulsami napięciowymi wywołanymi wyładowaniami atmosferycznymi albo łączeniowymi. Typ 1 montuje się na wejściu budynku, typ 2 w rozdzielnicy głównej, typ 3 bezpośrednio przy odbiorniku na przykład w pobliżu telewizora albo routera. W praktyce każdy nowy dom powinien mieć co najmniej SPD typu 1+2 w rozdzielnicy głównej, bo koszt zniszczeń od jednego uderzenia pioruna wielokrotnie przewyższa cenę ogranicznika.

Bezpieczniki fotowoltaiczne (klasa gPV wg PN-EN 60269-6) muszą zrywać prąd stały, w którym nie występuje naturalny punkt zerowy. Dlatego ich budowa jest masywniejsza, a komora gaszeniowa wypełniona specjalnym piaskiem kwarcowym. Standardem stały się wkładki 1000 V DC na 15-30 A dla typowych łańcuchów paneli monokrystalicznych.

Bezpieczniki samochodowe blade oraz mini-blade (1-40 A) działają w instalacji 12 V albo 24 V, reagując na zwarcia w obwodach oświetlenia, zapłonu i elektroniki pokładowej. Ich miniaturowe odpowiedniki 5×20 mm oraz 6,3×32 mm chronią zasilacze, urządzenia RTV i AGD, a także układy sterowania w automatyce domowej.

Jak dobrać bezpiecznik do instalacji krok po kroku?

Dobór zabezpieczenia zaczyna się od obciążenia, a nie od ceny. Najpierw sumujesz moc wszystkich odbiorników w obwodzie, dzielisz ją przez napięcie (230 V dla fazy, 400 V dla trójfazowego układu) i otrzymujesz prąd roboczy. Bezpiecznik musi mieć prąd znamionowy wyższy niż roboczy, ale niższy niż obciążalność długotrwała przewodu bo to kabel decyduje o granicy bezpieczeństwa.

Kolejny krok to wybór charakterystyki. Dla oświetlenia LED i gniazdek ogólnych wybierasz B16 na przewodzie 2,5 mm². Dla kuchni z płytą indukcyjną i piekarnikiem często potrzebujesz dwóch obwodów po 20 A z B20 albo RCBO 20 A / 30 mA. Dla pompy ciepła o mocy 9 kW zasilanej trójfazowo sięgniesz po C25 albo D25 3P, w zależności od producenta sprężarki.

Trzeci parametr to zdolność zwarciowa, oznaczana w kiloamperach (np. 6 kA, 10 kA, 15 kA). Musi być wyższa niż prąd zwarcia w punkcie montażu informuje o tym projekt instalacji lub pomiary impedancji pętli zwarcia. W większości domów wystarczy 6 kA, ale w pobliżu transformatora albo przy zasilaniu kablowym z sieci SN potrzebujesz 10 kA albo więcej.

Wreszcie typ montażu: na szynie DIN (TH35) w rozdzielnicy, w specjalnej podstawie NH albo w module fotowoltaicznym DC. Nie zapominaj o konieczności zachowania selektywności bezpiecznik położony bliżej źródła powinien mieć wyższą zdolność zwarciową i wyższy prąd znamionowy niż ten bliżej odbiornika. Dzięki temu przy awarii wyłączy się tylko najbliższe zabezpieczenie, a nie cała rozdzielnica.

Najczęstsze błędy przy doborze i montażu zabezpieczeń

Zamiana wkładki DII na DIII w tej samej podstawie to klasyczny błąd prowadzący do braku styku lub, przeciwnie, do zbyt dużego prądu przepływającego przez bezpiecznik o wyższym prądzie znamionowym niż przewód. Skutkiem bywa przegrzanie kabla w ścianie, którego nie widać przez lata, aż do momentu pożaru.

Innym błędem jest rezygnowanie z selektywności. Montaż MCB 16 A na każdym obwodzie bez różnicowania charakterystyk powoduje, że zwarcie w lampce nocnej wyłącza całe mieszkanie. Rozwiązaniem jest grupowanie obwodów i dobór zabezpieczeń głównych o wyższym prądzie znamionowym.

Trzeci problem to ignorowanie obecności RCD. Polskie przepisy (PN-HD 60364-531) wymagają stosowania wyłączników różnicowoprądowych 30 mA dla obwodów z gniazdkami w pomieszczeniach mokrych, piwnicach, garażach i na zewnątrz budynku. Pominięcie RCD w łazience to niezgodność z normą i realne zagrożenie życia.

Czwarty błąd to używanie „bezpieczników naprawczych" popularnych kiedyś drucików zwijanych z folii aluminiowej albo drutu miedzianego. Przepisy ich zabraniają, bo drut o niekontrolowanym przekroju i składzie topi się w losowym momencie albo, co gorsza, wcale.

Piąty błąd polega na montażu ogranicznika SPD typu 1 bezpośrednio przed licznikiem bez uzgodnienia z zakładem energetycznym. Typ 1 montuje się w rozdzielnicy głównej za układem pomiarowo-rozliczeniowym albo w wydzielonej szafce z własnym rozłącznikiem izolacyjnym. Niewłaściwy montaż skutkuje utratą gwarancji i odpowiedzialności za szkody w sieci.

Szósty, wciąż zaskakująco częsty błąd, to niedokręcenie zacisków MCB. Moment obrotowy dla zacisków aparatów modułowych wynosi zwykle 2,5-3 Nm. Zbyt luźny zacisk grzeje się, utlenia i ogranicza prąd zwarciowy, co zaburza działanie zabezpieczenia. Rozwiązaniem jest kalibrowany klucz dynamometryczny oraz coroczny przegląd instalacji.

Tabela szybkiego doboru skrócone podsumowanie

Poniższa tabela zbiera najczęstsze scenariusze i sugerowany typ zabezpieczenia. Traktuj ją jako punkt wyjścia do projektu, a nie gotowy projekt ostateczną decyzję podejmij po analizie obciążeń i wyników pomiarów.

Znajomość poszczególnych rodzajów bezpieczników elektrycznych to fundament, na którym buduje się bezpieczną i trwałą instalację od prostego obwodu oświetleniowego w kawalerce, przez kuchnię z płytą indukcyjną, aż po dach z dziesięcioma panelami fotowoltaicznymi. Warto zatrzymać się na chwilę przy projekcie, przeliczyć obciążenia, sprawdzić normy PN-EN 60269 oraz PN-HD 60364, a potem sięgnąć po narzędzie, które pozwoli dobrać konkretne aparaty do rozdzielnicy bez żmudnego przekopywania się przez katalogi producentów.
