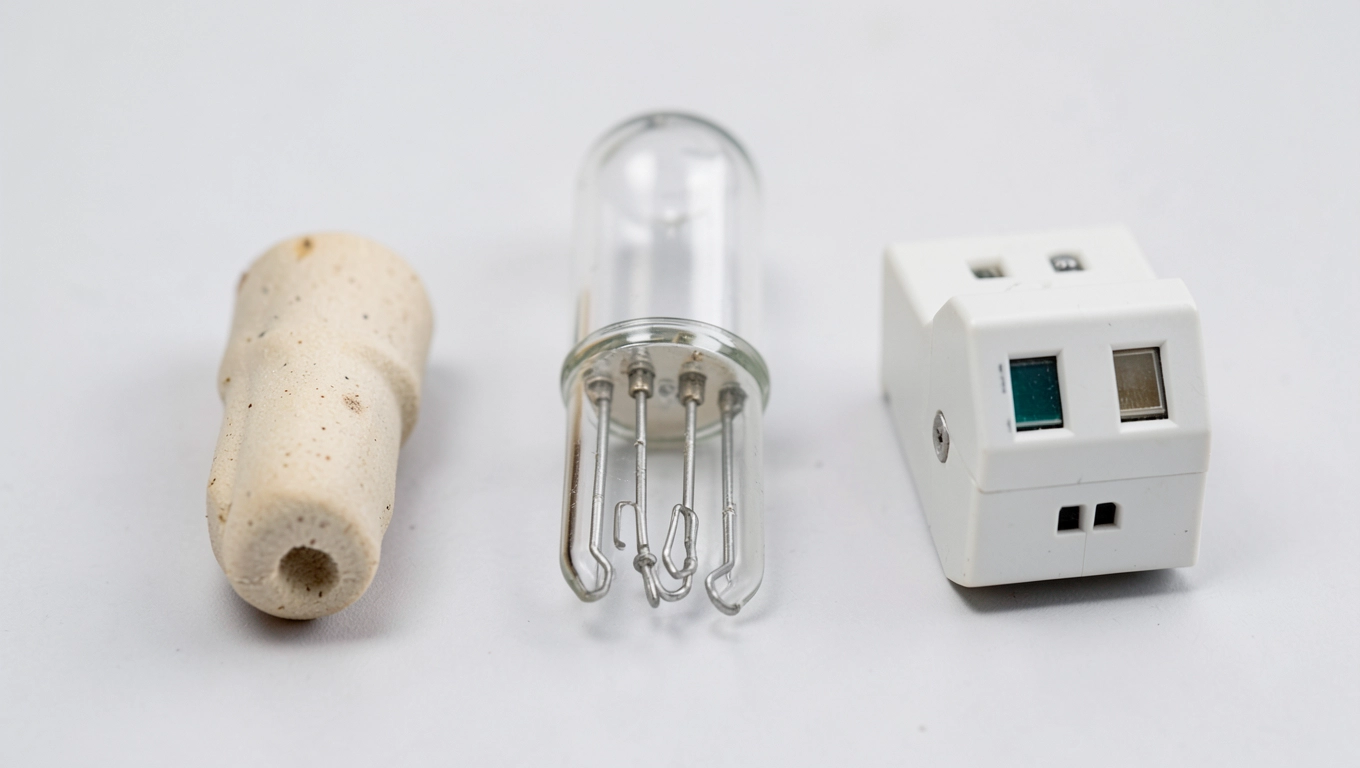

Rodzaje bezpieczników w domowej instalacji elektrycznej

Pamiętasz ten moment, gdy w kuchni nagle gaśnie światło, a lodówka przestaje mruczeć, bo coś przeciążyło obwód? W domowej instalacji elektrycznej bezpieczniki pełnią rolę cichego strażnika, chroniąc nas przed pożarem, porażeniem czy zniszczeniem sprzętów. W tym artykule przyjrzymy się ich funkcjom ochronnym, poznamy typy takie jak topikowe, automatyczne nadprądowe, różnicowoprądowe i przepięciowe, a na koniec omówimy, jak dobrać je właściwie do swojego domu, by uniknąć niepotrzebnych awarii i zapewnić bezpieczeństwo bliskim.

• Funkcje bezpieczników w domowej instalacji elektrycznej
• Bezpieczniki topikowe w domowej instalacji elektrycznej
• Wyłączniki nadprądowe jako bezpieczniki automatyczne
• Bezpieczniki różnicowoprądowe RCD w domu
• Bezpieczniki przepięciowe w instalacji domowej
• Charakterystyki bezpieczników B i C do domu
• Dobór bezpieczników do domowej instalacji elektrycznej
• Pytania i odpowiedzi

Funkcje bezpieczników w domowej instalacji elektrycznej

Bezpieczniki w domowej instalacji elektrycznej przede wszystkim chronią przed przeciążeniem, które powstaje, gdy zbyt wiele urządzeń pobiera prąd jednocześnie. Ich zadaniem jest przerwanie obwodu w momencie, gdy natężenie przekroczy dopuszczalną wartość, uniemożliwiając przegrzanie przewodów. Dzięki temu unikamy pożaru izolacji lub samego budynku. Kolejną kluczową funkcją jest zabezpieczenie przed zwarciami, gdzie prąd płynie drogą na skróty, generując ogromne wartości. Bezpieczniki reagują błyskawicznie, izolując problemowy odcinek.

W domach spotykamy również ochronę różnicowoprądową, która wykrywa wycieki prądu do ziemi, chroniąc przed porażeniem. To szczególnie ważne w wilgotnych przestrzeniach jak łazienka czy kuchnia. Bezpieczniki przepięciowe absorbują nagłe skoki napięcia spowodowane burzą lub awarią sieci. Razem tworzą wielowarstwowy system, gdzie każdy typ odpowiada za inny rodzaj zagrożenia. Instalacja bez nich naraża na poważne ryzyko.

Podstawowy mechanizm działania opiera się na fizyce: nadmiar prądu powoduje wzrost temperatury lub zmianę prądu magnetycznego. W efekcie bezpiecznik się otwiera, przerywając dopływ energii. Warto pamiętać, że montaż wymaga fachowca, bo błędy mogą zniweczyć całą ochronę. Regularna kontrola tych urządzeń przedłuża ich żywotność i utrzymuje instalację w gotowości.

Zobacz także: Kto może projektować instalacje elektryczne?

Bezpieczniki topikowe w domowej instalacji elektrycznej

Bezpieczniki topikowe, zwane też jednorazowymi, to najprostsze i najtańsze rozwiązanie w starszych domowych instalacjach elektrycznych. Składają się z wkładki z drucika lub taśmy, która topi się pod wpływem nadmiernego prądu. Po przepaleniu trzeba wymienić całą wkładkę, co zmusza do świadomego działania. Spotyka się je w wersjach szklanych do niskich mocy i ceramicznych do wyższych obciążeń. Ich prostota sprawia, że nadal są popularne w małych rozdzielniach.

Wkładki topikowe oznaczane są amperażem, np. 6A, 10A czy 16A, dobieranym do przekroju przewodów. Przy oświetleniu wystarczy 6-10A, a dla gniazd 16A. Przepalenie sygnalizuje się wizualnie – szklana obudowa pokazuje stopioną nić. W domach montuje się je w tabliczkach bezpiecznikowych na ścianach, łatwo dostępnych. Jednak częste wymiany mogą być uciążliwe, dlatego stopniowo wypierają je nowsze typy.

Zalety i wady bezpieczników topikowych

Zobacz także: Instalacje Elektryczne Definicja 2025: Kompletny Przewodnik

• Niska cena i prostota montażu, idealne do tymczasowych napraw.
• Precyzyjne zadziałanie bez opóźnień przy zwarciach.
• Brak mechaniki, co minimalizuje awarie mechaniczne.
• Wymagają zapasu wkładek i umiejętności wymiany.
• Ryzyko doboru zbyt słabego lub mocnego amperażu.

Ceramiczne wersje wytrzymują wyższe temperatury, nadając się do kuchni czy garażu. Zawsze sprawdzaj oznaczenia kolorystyczne lub nadruki na obudowie. W nowych instalacjach rzadziej się je stosuje, ale w remontach starszych domów pozostają praktycznym wyborem.

Wyłączniki nadprądowe jako bezpieczniki automatyczne

Wyłączniki nadprądowe, znane jako bezpieczniki automatyczne, rewolucjonizują domowe instalacje elektryczne dzięki wielokrotnemu użyciu. Po zadziałaniu wystarczy nacisnąć przycisk resetu, gdy awaria ustąpi. Chronią przed przeciążeniem termicznym i zwarciami elektromagnetycznymi. Dostępne w wersjach jedno-, dwu- lub trójbiegunowych, zależnie od liczby przewodów. Montuje się je w nowoczesnych rozdzielnicach modułowych na szynach DIN.

Działanie opiera się na bimetalu dla przeciążeń i elektromagnesie dla zwarć. Bimetal wygina się od ciepła, rozwierając styki po kilku minutach. Przy zwarcie mechanizm reaguje w milisekundach. To połączenie precyzji z wygodą, eliminujące potrzebę wymiany. W domach jeden wyłącznik zabezpiecza grupę obwodów, np. oświetlenie parteru.

Porównanie biegunowości wyłączników

Wielokrotność resetów oszczędza czas, ale nadużywanie skraca żywotność. Warto testować je co pół roku przyciskiem testu. Te urządzenia podnoszą bezpieczeństwo całej instalacji.

Bezpieczniki różnicowoprądowe RCD w domu

Bezpieczniki różnicowoprądowe RCD to specjalistyczna ochrona przed porażeniem prądem w domowej instalacji elektrycznej. Wykrywają różnicę między prądem płynącym i wracającym, wskazującą na wyciek do ziemi. Zadziałają w ciągu 30-40 ms, odcinając zasilanie. Obowiązkowe w łazienkach, kuchniach i garażach wg norm. Dostępne w typach AC, A i B, gdzie A chroni przed pulsacjami DC.

Typowy próg zadziałania to 30 mA dla osób, 100-300 mA dla ochrony przeciwpożarowej. Montuje się je na początku obwodu, zabezpieczając całą grupę. W domach łączy się je z wyłącznikami nadprądowymi. Test przyciskiem co miesiąc weryfikuje sprawność. Wilgoć zwiększa ryzyko, dlatego RCD to podstawa w mokrych strefach.

Typy RCD i ich zastosowanie

• Typ AC: do czysto sinusoidalnych prądów, tanie oświetlenie.
• Typ A: uniwersalny, dla urządzeń z elektroniką.
• Typ B: specjalistyczny, dla częstotliwościowych napędów.
• Wybór zależy od urządzeń w obwodzie.

W starszych instalacjach dodanie RCD znacząco poprawia bezpieczeństwo. Nigdy nie omijaj testów, bo fałszywe poczucie ochrony jest gorsze od żadnej. Te bezpieczniki ratują życie codziennie.

Bezpieczniki przepięciowe w instalacji domowej

Bezpieczniki przepięciowe, czyli ograniczniki przepięć, chronią domową instalację elektryczną przed nagłymi skokami napięcia. Powstają one podczas burz, przełączeń sieci czy uderzeń pioruna w linię. Absorbują energię nadmiaru poprzez warystory lub iskrzniki, ograniczając napięcie do bezpiecznego poziomu. Montuje się je w rozdzielni głównej lub przy wrażliwych urządzeniach. Wyróżnia się klasy I, II i III o rosnącej precyzji.

Klasa I dla ochrony bezpośredniej pioruna, II dla pośredniej, III blisko gniazd. Energia pochłanianna mierzy się w kJ, np. 20-50 kJ dla domu. Po zadziałaniu sygnalizują zużycie wskaźnikiem. W Polsce burze niszczą sprzęt wart miliony rocznie, więc warto je zainstalować. Łączą się z uziemieniem dla skuteczności.

Instalacja wymaga obliczenia impedancji pętli zwarciowej. W blokach wystarczą klasy II/III, w domach jednorodzinnych pełny zestaw. Regularna wymiana po dużych wyładowaniach przedłuża ochronę. Te urządzenia minimalizują straty materialne.

Unikaj tanich podróbek bez certyfikatów – skuteczność zależy od jakości. W regionach burzowych to inwestycja w spokój.

Charakterystyki bezpieczników B i C do domu

Charakterystyki B i C wyłączników nadprądowych określają krzywą zadziałania, kluczową dla domowej instalacji elektrycznej. Charakterystyka B reaguje na 3-5 razy prąd znamionowy, idealna dla oświetlenia i gniazd z rezystancyjnymi obciążeniami. Zadziała szybko przy zwarciu, wolniej przy przeciążeniu. W domach stosuje się ją powszechnie, bo pasuje do codziennych urządzeń.

Charakterystyka C toleruje 5-10 razy In, nadając się do silników indukcyjnych jak pralka czy lodówka z kompresorem. Pozwala na rozruch bez fałszywych zadziałań. Wybór zależy od inrush current urządzeń. W mieszanych obwodach B dla świateł, C dla AGD.

B jest standardem dla 80% obwodów domowych, C dla 20% z indykcyjnymi odbiornikami. Nigdy nie mieszaj bez kalkulacji. Te krzywye zapewniają harmonię między ochroną a funkcjonalnością.

Dobór bezpieczników do domowej instalacji elektrycznej

Dobór bezpieczników zaczyna się od mocy urządzeń i przekroju przewodów w domowej instalacji elektrycznej. Dla 1,5 mm² stosuj max 16A, dla 2,5 mm² – 25A. Oblicz sumę mocy: oświetlenie 2-3 kW na 10A B6, gniazda 4-5 kW na 16A B16. Zawsze dobierz charakterystyka do obciążenia. Fachowiec mierzy spadki napięcia.

Przykładowy dobór dla typowego domu

• Oświetlenie: 10A B, 1,5 mm².
• Gniazda ogólne: 16A B, 2,5 mm².
• Kuchnia: 25A C, 4 mm² z RCD.
• Pralnia: 16A C + RCD 30mA.
• Przepięciowy: klasa II na wejściu.

Pamiętaj o marginesie 20% na przyszłe urządzenia. W domach z PV dodaj nadprądowe po stronie DC. Wymiana starych topikowych na automatyczne poprawia niezawodność. Zawsze konsultuj z elektrykiem.

Starsze instalacje wymagają audytu – miernik impedancji wskaże słabe punkty. Dobry dobór zapobiega 90% awarii. Warto zainwestować w jakość.

Pytania i odpowiedzi

• Jakie są główne rodzaje bezpieczników w domowej instalacji elektrycznej?

  Podstawowy podział obejmuje bezpieczniki topikowe (jednorazowe, szklane lub ceramiczne o różnych amperażach), automatyczne (wyłączniki nadprądowe jedno-, dwu- lub trójbiegunowe), różnicowoprądowe (RCD) oraz przepięciowe (nadnapięciowe).

• Czym różnią się bezpieczniki topikowe od automatycznych?

  Bezpieczniki topikowe działają poprzez przepalenie wkładki przy przekroczeniu obciążenia, co uniemożliwia dalszy przepływ prądu – są jednorazowe i wymagają wymiany. Wyłączniki automatyczne (nadprądowe) resetują się po ustąpieniu awarii, chroniąc przed przeciążeniem i zwarciem, i są wielokrotnego użytku.

• Do czego służą wyłączniki różnicowoprądowe w domu?

  Wyłączniki RCD wykrywają asymetrię prądu między przewodem fazowym a neutralnym, chroniąc przed porażeniem prądem. Są obowiązkowe w łazienkach, kuchniach i przy urządzeniach zewnętrznych.

• Kiedy stosować bezpieczniki przepięciowe?

  Bezpieczniki nadnapięciowe absorbują skoki napięcia spowodowane burzami lub awariami sieci, zabezpieczając urządzenia przed uszkodzeniem. Zalecane w całej instalacji, zwłaszcza w domach narażonych na burze.
