Rodzaje zabezpieczeń elektrycznych – co ochroni Twoją instalację?

Wybór odpowiedniego zabezpieczenia elektrycznego to decyzja, która decyduje o bezpieczeństwie domowników, trwałości sprzętu i zgodności instalacji z obowiązującym prawem. Pomyłka przy doborze oznacza w najlepszym razie notorycznie wybijające korki, a w najgorszym pożar, którego iskra rodzi się w ścianie, zanim ktokolwiek zdąży zareagować. Poniżej znajdziesz pełne uporządkowanie tematu: od klasycznych wkładek topikowych, przez wyłączniki nadprądowe o charakterystykach B, C, D i K, aż po zabezpieczenia różnicowoprądowe, warystorowe i polimerowe. Bez lania wody, bez żargonu bez wyjaśnienia, za to z konkretnymi wartościami, przykładami z rozdzielnic i odwołaniami do norm PN-EN 60269 oraz PN-HD 60364.

• Bezpieczniki topikowe i wyłączniki nadprądowe w praktyce
• Zabezpieczenia różnicowoprądowe i nadnapięciowe w instalacji
• Jak dobrać zabezpieczenie elektryczne do pieca i obciążenia
• Najczęstsze błędy, normy i kiedy wezwać fachowca

Bezpieczniki topikowe i wyłączniki nadprądowe w praktyce

Zacznijmy od fundamentu, czyli od zabezpieczeń nadprądowych, które stanowią pierwszą linię obrony każdej instalacji przed skutkami przeciążenia i zwarcia. Przeciążenie pojawia się wtedy, gdy pobór prądu trwa zbyt długo i przekracza wartość, na jaką zaprojektowano przewód, na przykład gdy do gniazda podłączymy jednocześnie czajnik, pralkę i grzejnik. Zwarcie to gwałtowny, chwilowy skok prądu o wartości setek czy tysięcy amper, wywołany uszkodzeniem izolacji i bezpośrednim stykiem dwóch żył roboczych. Oba zjawiska prowadzą do nagrzewania przewodów, a te do temperatury powyżej 70°C zaczynają degradować izolację PVC.

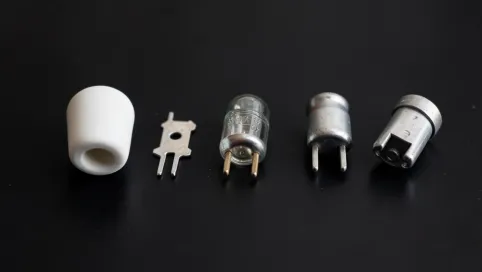

Wkładka topikowa działa na prostej, ale niezawodnej zasadzie: cienki drucik lub pasek metalu o niskiej rezystancji, tzw. topik, jest celowo przewymiarowany termicznie względem obwodu. Gdy prąd wzrasta, topik nagrzewa się i po przekroczeniu temperatury topnienia po prostu się przerywa. Wyróżniamy dwa główne warianty. Pierwszy to bezpiecznik cieplny, reagujący na długotrwałe przeciążenia, w którym drut ulega powolnemu stopieniu. Drugi to bezpiecznik zwarciowy, wykorzystujący mechanizm napięciowy, w którym topik eksploduje w ułamku sekundy pod wpływem gwałtownego skoku prądu. Współczesne wkładki łączą obie funkcje w jednej obudowie, co daje pełne spektrum ochrony.

Charakterystyka czasowo-prądowa to kluczowy parametr, który mówi, po jakim czasie bezpiecznik zadziała przy określonej krotności prądu znamionowego. Oznaczenia takie jak gG, aM, F czy T to nie przypadkowe literki, lecz klasy zdefiniowane w normie PN-EN 60269. Klasa gG (general purpose) to bezpiecznik ogólnego przeznaczenia, chroniący zarówno przed przeciążeniem, jak i zwarciem, najczęściej stosowany w rozdzielnicach domowych i przemysłowych. Klasa aM (accompanie motor) to bezpiecznik zwłoczny, przeznaczony do obwodów silnikowych, gdzie chwilowe, kilkusekundowe przeciążenia podczas rozruchu są normalnym zjawiskiem. Stosując aM zamiast gG, unikasz fałszywych wyzwoleń przy starcie pompy czy kompresora.

Wyłączniki nadprądowe, potocznie nazywane korkami automatycznymi, pełnią tę samą funkcję co wkładki topikowe, ale pozwalają na szybkie ponowne załączenie bez konieczności wymiany elementu. Wewnątrz obudowy kryją się dwa mechanizmy: bimetalowy element cieplny, reagujący na przeciążenie ugięciem i zwolnieniem zapadki, oraz cewka elektromagnetyczna, natychmiast odcinająca obwód przy prądzie zwarciowym. Charakterystyki B, C, D i K różnią się wartością prądu, przy której zadziała elektromagnes: B przy 3-5 krotności prądu znamionowego, C przy 5-10, D przy 10-20, a K przy 8-12. To dlatego w obwodach oświetleniowych i gniazdkowych stosuje się zwykle B16, w obwodach silników małej mocy C10, a w rozdzielnicach przemysłowych z ciężkimi rozruchami D16 czy D25.

W praktyce najczęściej spotykane rozmiary wkładek topikowych to D0 (systemu Diazed) o maksymalnym prądzie 100 A, DII i DIII starszej serii oraz NH (Niederspannungs-Hochleistung) w wersjach NH00, NH1, NH2 i NH3, przeznaczone do rozdzielnic głównych i obwodów o dużych prądach zwarciowych. Wkładki cylindryczne CH o wymiarach 10x38 mm, 14x51 mm czy 22x58 mm to standard fotowoltaiki i aplikacji DC, gdzie klasyczne bezpieczniki nie sprawdzają się ze względu na specyfikę łuku elektrycznego przy prądzie stałym. Wkładki szklane 5x20 mm i 6x32 mm z kolei królują w elektronice, zasilaczach i urządzeniach końcowych.

Porównanie klas bezpieczników i wyłączników nadprądowych

Zabezpieczenia różnicowoprądowe i nadnapięciowe w instalacji

Wyłącznik nadprądowy nie chroni człowieka przed porażeniem, bo reaguje zbyt późno: prąd różnicowy rzędu 30 mA, groźny dla serca, jest tak mały, że dla niego to wciąż pomijalna wartość. Tu do akcji wkraczają zabezpieczenia różnicowoprądowe, znane jako RCD (Residual Current Device) lub potocznie różnicówki. Ich sercem jest przekładnik sumujący, przez który przechodzą wszystkie przewody robocze i ochronny. W zdrowej instalacji suma prądów wpływających i wypływających wynosi zero, a pole magnetyczne w rdzeniu przekładnika się zeruje. Gdy część prądu zaczyna uciekać, na przykład przez ciało człowieka dotykającego fazy, równowaga zostaje zaburzona i w uzwojeniu wtórnym indukuje się napięcie, które uruchamia przekaźnik odcinający obwód w czasie poniżej 30 ms.

Najpopularniejsze warianty to AC (reagujące na prąd zmienny sinusoidalny), A (dodatkowo wykrywające składową stałą pulsującą, np. z prostowników w pralkach czy zmywarkach) oraz B (czułe na prąd stały, stosowane w instalacjach z falownikami i stacjami ładowania pojazdów). Czułość 30 mA to standard ochrony przeciwporażeniowej w łazienkach, kuchniach i obwodach gniazdkowych. Wartości 100 mA i 300 mA stosuje się jako ochronę przeciwpożarową w rozdzielnicach głównych, gdzie priorytetem jest ograniczenie prądów upływowych mogących zapalić izolację.

Wyłącznik RCBO (Residual Current Breaker with Overcurrent Protection) łączy w jednej obudowie funkcję różnicowoprądową i nadprądową. To rozwiązanie eliminuje konieczność stosowania osobnego bezpiecznika na każdym obwodzie, oszczędzając miejsce w rozdzielnicy i upraszczając diagnostykę. W nowoczesnych instalacjach domowych, gdzie rozdzielnica musi pomieścić kilkanaście obwodów, RCBO staje się standardem zamiast klasycznej pary wyłącznik nadprądowy + różnicówka.

Ochrona przed przepięciami to osobna kategoria zabezpieczeń, często pomijana w domowych rozdzielnicach, a przecież kluczowa w czasie letnich burz. Ograniczniki przepięć typu 1 (SPD typ 1) montuje się na wejściu instalacji, gdzie odprowadzają energię uderzenia pioruna bezpośredniego lub bliskiego. Ograniczniki typu 2 instaluje się w rozdzielnicy głównej i chronią przed przepięciami łączeniowymi oraz resztkowymi fali piorunowej. Wewnątrz nich kryją się warystory, czyli elementy z tlenku cynku, których rezystancja spada gwałtownie przy przekroczeniu napięcia progowego (275 V AC dla sieci 230 V), kierując nadmiar energii do przewodu ochronnego.

Bezpieczniki warystorowe same w sobie nie są zabezpieczeniem nadprądowym, lecz ich degradacja przy wielokrotnych przepięciach wymaga dodatkowego zabezpieczenia termicznego, zwykle w postaci wkładki topikowej lub wyłącznika nadprądowego przed ogranicznikiem. W praktyce oznacza to, że SPD bezpiecznik montuje się w torze zabezpieczonym, by w razie uszkodzenia warystora odciąć obwód i zapobiec pożarowi. Elementy polimerowe PPTC (Polymeric Positive Temperature Coefficient) to resetowalne bezpieczniki, które po przegrzaniu przechodzą w stan wysokiej rezystancji, ograniczając prąd, a po ostygnięciu wracają do normy, eliminując konieczność wymiany. Znajdziesz je w zasilaczach USB, komputerach i elektronice użytkowej.

Zabezpieczenia w instalacji domowej minimalny zestaw

• Wyłącznik główny (rozłącznik izolacyjny) pozwala odciąć całą instalację na czas konserwacji.
• Ogranicznik przepięć typu 1+2 chroni przed skutkami wyładowań atmosferycznych i przepięciami sieciowymi.
• Różnicówka 30 mA typu A obowiązkowa w obwodach gniazdkowych, łazienkach i kuchni.
• Wyłączniki nadprądowe B10 lub B16 na obwodach oświetleniowych i gniazdkowych.
• Wyłączniki nadprądowe C16 lub C20 na obwodach kuchenki, pieca, klimatyzacji.
• RCBO 1P+N 16A 30 mA na pojedynczych obwodach, gdy zależy Ci na selektywności.

Jak dobrać zabezpieczenie elektryczne do pieca i obciążenia

Dobór bezpiecznika zaczyna się od odpowiedzi na pozornie proste pytanie: jaki prąd pobiera odbiornik. Korzystasz z prawa Ohma, w wersji skróconej I = P / U, gdzie P to moc w watach, U napięcie (230 V dla fazy, 400 V międzyfazowo), a I wynik w amperach. Piec elektryczny o mocy 9 kW w sieci trójfazowej pobiera 9000 / (400 × √3) ≈ 13 A na fazę, co oznacza, że potrzebujesz wyłącznika nadprądowego B16 lub C16, z zapasem na chwilowe przeciążenia. Pompa ciepła o mocy 5 kW w sieci jednofazowej to 5000 / 230 ≈ 22 A, więc wyłącznik C25 będzie odpowiedni.

Drugim krokiem jest weryfikacja przekroju przewodu, bo bezpiecznik musi chronić przewód, a nie odbiornik. Przewód miedziany o przekroju 1,5 mm² wytrzymuje długotrwale około 15-16 A, więc zabezpiecza go B10, a nie B16, mimo że gniazdko podłączone do tego obwodu mogłoby formalnie obsłużyć większy prąd. Przewód 2,5 mm² toleruje 21-25 A, więc pasuje do B16, a 4 mm² do B25 czy C32. Łamanie tej zasady to jeden z najczęstszych błędów, który prowadzi do przegrzewania izolacji ukrytej w ścianie.

Selektywność zabezpieczeń to sztuka takiego ich dobrania, by przy awarii odcięty został jak najmniejszy fragment instalacji. Bezpiecznik 16 A przy gniazdku powinien zadziałać wcześniej niż bezpiecznik 25 A w rozdzielnicy głównej, a ten z kolei wcześniej niż zabezpieczenie przed licznikiem. Warunek jest prosty: prąd znamionowy bezpiecznika podrzędnego musi być co najmniej 1,6 raza mniejszy niż nadrzędnego. Bez tej hierarchii jedno zwarcie w lampce nocnej może pozbawić prądu cały dom.

Charakterystyka wyłącznika musi odpowiadać typowi odbiornika. W obwodach czysto rezystancyjnych (grzejniki, bojlery, podgrzewacze) sprawdza się B, bo nie ma prądów udarowych. W obwodach z silnikami małej mocy i zasilaczami impulsowymi (komputery, telewizory) lepsze będzie C. Silniki trójfazowe o ciężkim rozruchu, jak sprężarki i pompy hydrauliczne, wymagają D albo K, a w połączeniu z softstartem wracają do C. Pominięcie tej zależności kończy się albo fałszywymi wyzwalaniem przy każdym uruchomieniu, albo brakiem ochrony przy zwarciu.

W instalacjach fotowoltaicznych dobór zabezpieczeń rządzi się osobnymi regułami. Panele generują napięcie stałe, które nie przechodzi przez zero, więc gaszenie łuku w klasycznym rozłączniku staje się trudne. Dlatego stosuje się bezpieczniki gPV o napięciu znamionowym 1000 V DC lub 1500 V DC, z certyfikatem do pracy w obwodach fotowoltaicznych. W stringach o prądzie zwarciowym 9 A i napięciu 600 V wystarczy wkładka cylindryczna 10x38 gPV 12 A po każdej stronie, a w większych instalacjach NH1 gPV 160 A. Pomyłka kosztuje spalony inwerter i utratę gwarancji.

Checklista: dobieram zabezpieczenie w 5 krokach

1. Oblicz prąd znamionowy obciążenia: I = P / U (dla trójfazowej: I = P / (U × √3)).
2. Dobierz prąd znamionowy bezpiecznika: 1,25 × I obciążenia (zapas na przeciążenia).
3. Sprawdź przekrój przewodu: wyłącznik nie może chronić słabszego przewodu niż zapas projektowy.
4. Określ charakterystykę: B dla obwodów rezystancyjnych, C dla mieszanych, D dla silników ciężkich.
5. Zweryfikuj selektywność: bezpiecznik podrzędny powinien mieć 1,6× mniejszy prąd niż nadrzędny.

Najczęstsze błędy, normy i kiedy wezwać fachowca

Najpoważniejszym błędem jest wymiana przepalonej wkładki topikowej na wyższą, zwykle dlatego, że stary bezpiecznik wciąż wybijał. To prosta droga do pożaru instalacji, bo przewód zaprojektowany na 16 A zaczyna pracować przy 20 czy 25 A, rozgrzewając izolację do temperatury, w której PVC mięknie i traci właściwości. Kolejny grzech to stosowanie wyłączników nadprądowych o różnych charakterystykach w jednej rozdzielnicy bez przemyślanej selektywności, przez co przy zwarciu wybija cały dom, a nie pojedynczy obwód. Trzeci błąd to brak ogranicznika przepięć w domu, gdzie piorun uderzył w okolicy, a ubezpieczyciel odmawia wypłaty odszkodowania za spalony telewizor.

Norma PN-HD 60364 to europejska podstawa projektowania instalacji elektrycznych w budynkach mieszkalnych i użyteczności publicznej, przeniesiona do polskiego systemu prawnego. Określa między innymi, że obwody gniazdkowe do 32 A muszą mieć ochronę różnicowoprądową 30 mA, a instalacja w łazience wymaga dodatkowej strefy ochronnej SELV (Safety Extra-Low Voltage) dla opraw oświetleniowych przy wannie. Norma PN-EN 60269 definiuje z kolei klasyfikację wkładek topikowych, ich charakterystyki czasowo-prądowe i wymiary gabarytowe. Trzymanie się tych dwóch dokumentów to absolutne minimum, by móc nazwać instalację zgodną z przepisami.

Wymiana bezpieczników w rozdzielnicy wymaga wiedzy i uprawnień SEP (Stowarzyszenia Elektryków Polskich) w zakresie eksploatacji lub dozoru, chyba że mówimy o prostym wkręceniu nowej wkładki topikowej tego samego typu. Każda ingerencja w okablowanie, przesuwanie zabezpieczeń czy wymiana rozdzielnicy to już robota dla elektryka z uprawnieniami. Po takiej pracy powinieneś otrzymać protokół pomiarów z wartościami impedancji pętli zwarcia, rezystancji izolacji i działania wyłączników różnicowoprądowych, bo to one stanowią dowód, że instalacja faktycznie spełnia normy.

Rozdzielnica główna w domu jednorodzinnym to miejsce, gdzie krzyżują się wszystkie obwody, więc jej wyposażenie wymaga przemyślanego rozmieszczenia. W szynie głównej powinny znaleźć się: ogranicznik przepięć typu 1+2, wyłącznik główny, różnicówka 300 mA typu AC jako ochrona przeciwpożarowa, a za nią różnicówki 30 mA typu A dla poszczególnych grup obwodów. Każdy obwód gniazdkowy zabezpiecza osobny wyłącznik nadprądowy B16, a obwody oświetleniowe B10. Taki układ nie tylko spełnia normy, ale też ułatwia diagnostykę: gdy wybija tylko jeden wyłącznik, wiesz, gdzie szukać problemu, a nie biegniesz w ciemności do skrzynki z latarką.

Nowoczesne rozdzielnice coraz częściej wyposaża się w zabezpieczenia AFCI (Arc Fault Circuit Interrupter), wykrywające łuk elektryczny w przewodzie, na przykład uszkodzony przez gryzonia lub przegrzaną złączkę. W USA są obowiązkowe w sypialniach, w Europie zalecane w budynkach drewnianych i obiektach z panelami fotowoltaicznymi. Łuk szeregowy o niewielkim prądzie nie wyzwala klasycznego bezpiecznika, ale generuje temperaturę wystarczającą do zapalenia pyłu drewnianego w ścianie. AFCI rozwiązuje problem, bo analizuje kształt fali prądu i reaguje na charakterystyczne zakłócenia harmoniczne towarzyszące iskrzeniu.

Dobór zabezpieczeń elektrycznych nie jest więc kwestią intuicji, lecz konkretnych obliczeń, norm i świadomości fizyki prądu. Bezpiecznik topikowy chroni przewód i odbiornik przed skutkami przeciążenia i zwarcia, wyłącznik nadprądowy robi to samo z możliwością resetu, różnicówka chroni człowieka, a ogranicznik przepięć sprzęt elektroniczny. Każde z tych zabezpieczeń pełni inną funkcję i nie zastępuje pozostałych, dlatego kompletna rozdzielnica łączy je wszystkie. Jeśli planujesz remont instalacji, zacznij od audytu: pomiar impedancji pętli zwarcia, rezystancji izolacji i test wyłączników różnicowoprądowych pokażą, co wymaga wymiany. Bezpieczeństwo elektryczne to suma drobnych, często niewidocznych decyzji, które podejmujesz, zanim włączysz pierwsze światło.
