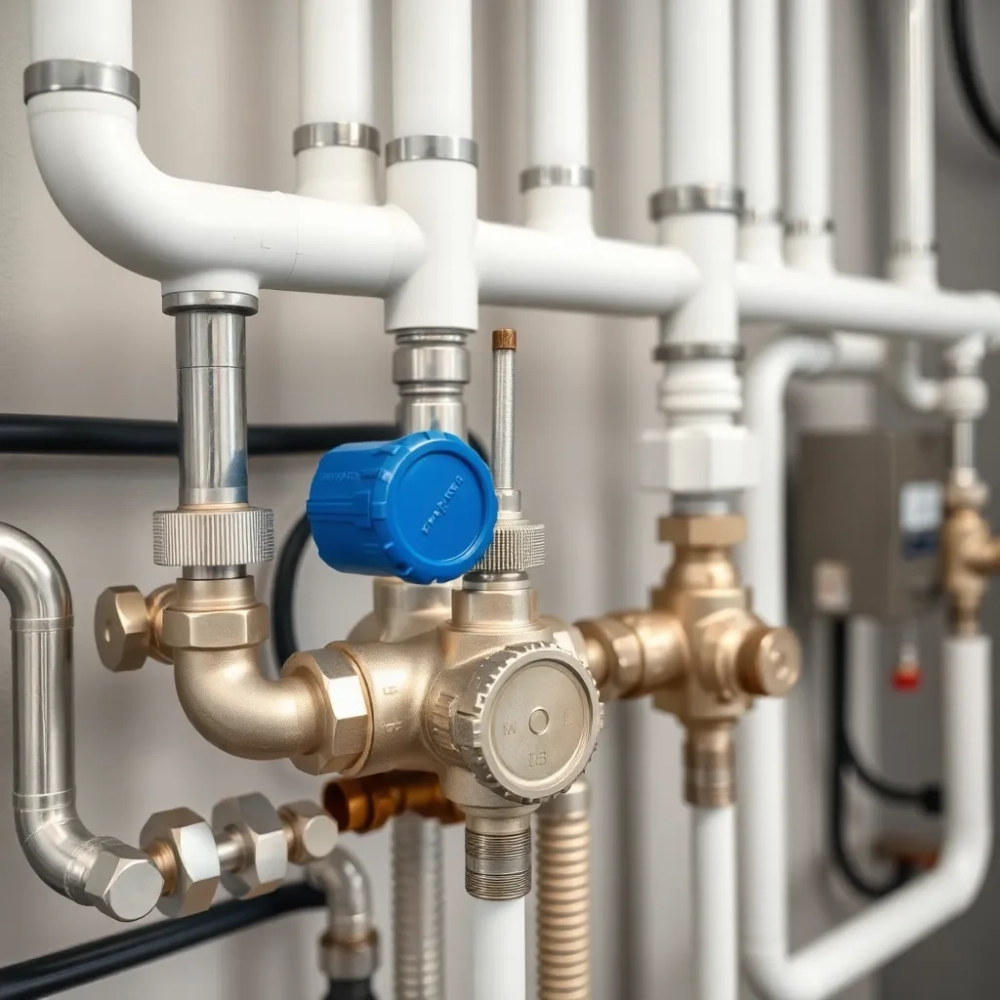

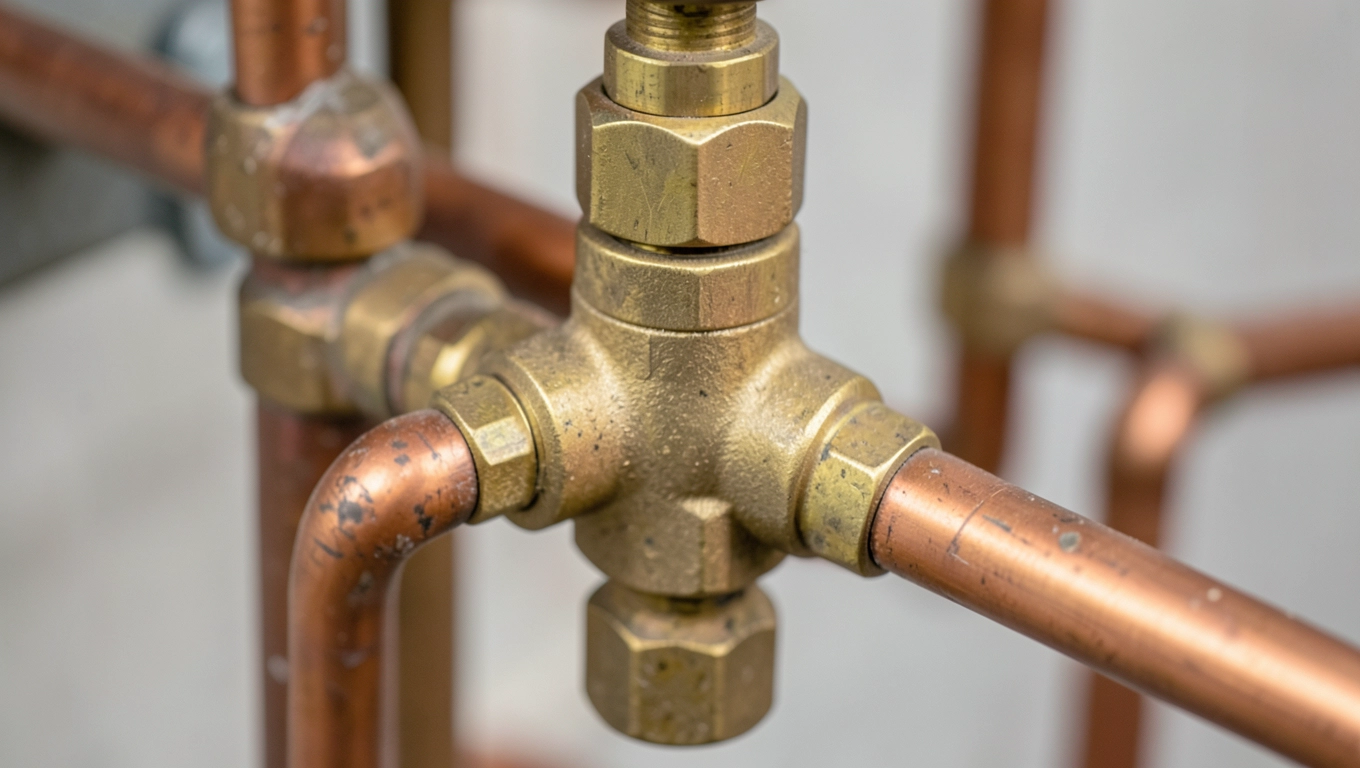

Regulacja przepływu wody w instalacji CO: Równoważenie hydrauliczne dla efektywnego ogrzewania

W samym sercu każdego efektywnie działającego systemu centralnego ogrzewania tkwi pozornie prozaiczna, a jednak kluczowa kwestia: regulacja przepływu wody w instalacji co. Zapewnia ona, że czynnik grzewczy dotrze tam, gdzie jest potrzebny, w odpowiedniej ilości, co w skrócie oznacza równomierne i optymalne rozprowadzanie ciepła po całym budynku.

Zanurzenie się w meandry instalacji grzewczych ujawnia fascynujący świat dynamicznych procesów, gdzie każdy litr wody przepływający przez system ma swoje precyzyjne zadanie. Podobnie jak ruch uliczny w dużym mieście, wymaga on organizacji, aby uniknąć zatorów i zapewnić płynność. Brak tej "organizacji" prowadzi do chaosu – jedne grzejniki pracują pełną mocą, podczas gdy inne ledwo odczuwają ciepło. Czy nie przypomina to korków w godzinach szczytu?

Przyjrzyjmy się bliżej kilku hipotetycznym studiom przypadków, analizując efekty braku lub obecności właściwych działań w systemach grzewczych. Poniższe zestawienie ilustruje typowe sytuacje i ich rozwiązania.

Prezentowane dane, choć uproszczone, jasno wskazują na bezpośrednie korzyści płynące z zajęcia się tematem równoważenia hydraulicznego. To nie tylko kwestia komfortu cieplnego w poszczególnych pomieszczeniach, ale wymierne oszczędności finansowe i poprawa efektywności całego systemu. Ignorowanie tej czynności jest jak jeżdżenie samochodem z zablokowanymi hamulcami – energia jest marnowana, a komponenty zużywają się szybciej.

Skutki niewłaściwej lub braku regulacji przepływu w CO

Ignorowanie potrzeby właściwego rozłożenia przepływu czynnika grzewczego w instalacji centralnego ogrzewania prowadzi do kaskady problemów, które dotykają zarówno komfortu użytkowników, jak i efektywności energetycznej, a co za tym idzie, kosztów eksploatacji. To typowy scenariusz, gdzie "załatwimy to na skróty" obraca się przeciwko nam.

Najbardziej oczywistym i odczuwalnym dla lokatorów skutkiem jest nierównomierne grzanie grzejników. Możemy natknąć się na sytuację, gdzie grzejniki najbliżej źródła ciepła (kotła lub pompy) są ekstremalnie gorące, wręcz parzą, podczas gdy te umieszczone w dalszych częściach budynku lub na innych piętrach pozostają ledwo ciepłe lub zimne. Wynika to z naturalnej tendencji wody do wybierania ścieżek o najniższym oporze – płynie ona tam, gdzie "łatwiej", czyli głównie przez krótkie pętle z niewielkimi oporami.

Wyobraźmy sobie stary dom z systemem opartym na szerokich stalowych rurach i klasycznych żeberkowych grzejnikach. Właściciel decyduje się na wymianę kilku najstarszych kaloryferów na nowoczesne, panelowe, nie myśląc o konsekwencjach dla hydrauliki. Nowe grzejniki panelowe, choć często mniejsze i o innej budowie wewnętrznej, mogą wprowadzać znacznie większy opór hydrauliczny w porównaniu do masywnych, żeliwnych poprzedników. Co się dzieje? Jak przewidziałaby logika przepływów: woda z kotła pędzi w dużej mierze przez stare, niskosprężyste sekcje instalacji, omijając nowy grzejnik. Efekt? Nowy grzejnik jest co najwyżej letni, mimo że obliczeniowo powinien zapewniać ciepło w danym pomieszczeniu. To klasyczny przykład niedopasowania elementów i braku optymalizacji przepływu czynnika grzewczego.

Kolejnym typowym przypadkiem, często spotykanym w rozbudowywanych systemach, są grzejniki wpięte równolegle do pionu, gdzie jeden jest mały, a drugi duży, i brakuje im jakichkolwiek zaworów regulacyjnych (np. stary układ z przed lat 90'). Fizyka jest bezlitosna: woda niemal w całości przepłynie przez mały grzejnik (niski opór, krótka ścieżka), dostarczając mu nadmiar ciepła, a następnie szybko wróci do kotła. Duży grzejnik, z jego większym oporem i dłuższą wewnętrzną drogą przepływu, zostanie w dużej mierze "pominięty". Oznacza to zimno w jednym pomieszczeniu i potencjalne przegrzanie w drugim, obok siebie!

Jeśli w systemie występują identyczne grzejniki, podłączone tymi samymi średnicami rur, ale jeden z nich ma zainstalowany zawór termoregulacyjny, a drugi nie, problem nierównomiernego przepływu również się pojawi. Sam zawór termoregulacyjny (głowica + zawór grzejnikowy) wprowadza do systemu opór hydrauliczny, który może być nawet kilkanaście razy większy niż gołe przyłącze grzejnika. W rezultacie większość wody popłynie przez grzejnik bez zaworu, ponieważ napotka na łatwiejszą drogę. Znowu mamy dysproporcję w grzaniu, mimo że grzejniki są takie same. Ten przykład doskonale pokazuje, że nawet pozornie niewielkie różnice w elementach końcowych instalacji mogą zaburzyć jej hydraulikę.

Brak regulacji hydraulicznej instalacji prowadzi również do nadmiernego obciążenia pompy obiegowej. System z niezrównoważonymi przepływami ma większy opór całkowity (przez część instalacji woda płynie zbyt szybko, generując turbulencje i większe opory, podczas gdy przez inne przepływ jest znikomy). Pompa musi pracować intensywniej, aby zapewnić wymagane natężenie przepływu w najbardziej "zatkanych" miejscach, co skutkuje wyższym zużyciem energii elektrycznej i szybszym zużyciem mechanicznym samego urządzenia. Pompa, która powinna pracować 10 lat, może odmówić posłuszeństwa już po 5-7 latach, a koszt nowej pompy to zwykle kilkaset do nawet ponad tysiąca złotych w zależności od modelu i parametrów.

Innym, często pomijanym, ale uciążliwym skutkiem jest hałas w instalacji. Nadmierne prędkości przepływu wody przez zbyt małe przekroje rur (szczególnie w niezrównoważonych pętlach, gdzie woda szuka "ucieczki") lub przez niedławione zawory mogą generować szumy, gwizdy, a nawet bulgotanie, co jest niezwykle irytujące, zwłaszcza w nocy. "Słyszę jak woda huczy w rurach" – to częsta skarga świadcząca o potencjalnym problemie z regulacją przepływu.

W systemach z kotłami kondensacyjnymi, które są niezwykle popularne ze względu na swoją wysoką efektywność, niewłaściwa regulacja przepływu wody w instalacji co może drastycznie obniżyć ich sprawność. Kotły kondensacyjne uzyskują najwyższą sprawność, kiedy temperatura wody powracającej z instalacji jest odpowiednio niska (poniżej progu kondensacji, np. 55°C). W niezrównoważonym systemie, gdzie woda pędzi przez krótkie, gorące pętle i szybko wraca do kotła, temperatura powrotu jest często zbyt wysoka, uniemożliwiając kondensację spalin i redukując sprawność kotła do poziomu starszych konstrukcji niekondensacyjnych. W efekcie płacimy za nowoczesną technologię, nie czerpiąc z niej pełnych korzyści.

W dużych budynkach komercyjnych czy wielorodzinnych, brak odpowiedniej regulacji prowadzi do ciągłych skarg lokatorów na komfort cieplny, co generuje dodatkowe koszty dla zarządcy nieruchomości w postaci częstych interwencji serwisowych. Może to prowadzić do konfliktów i konieczności wdrażania kosztownych, awaryjnych rozwiązań, zamiast planowej i efektywnej regulacji.

Podsumowując, bagatelizowanie znaczenia właściwej regulacji przepływu wody w instalacji co to proszenie się o problemy. To nie tylko dyskomfort cieplny objawiający się zimnymi pokojami w jednym końcu domu i sauną w drugim, ale także realne straty finansowe wynikające z podwyższonych rachunków za energię, przyspieszonego zużycia sprzętu oraz konieczności częstszych i kosztowniejszych napraw. "Czym skorupka za młodu nasiąknie..." – stara mądrość idealnie pasuje do nowej instalacji, którą warto od razu poprawnie wyregulować.

Metody i elementy wykorzystywane do regulacji przepływu wody w CO

Skoro wiemy już, jak opłakane mogą być skutki braku odpowiedniej dbałości o rozkład przepływów w systemie grzewczym, przyjrzyjmy się, jak faktycznie tę regulacja przepływu realizuje się w praktyce. To zadanie nie tylko dla projektanta na etapie koncepcji, ale w dużej mierze dla wprawnego instalatora, który ma "czuja" do tego, jak system zachowa się w rzeczywistości.

Fundamentem prawidłowej hydrauliki jest projekt, który zakłada odpowiednie rozmiarowanie rur. Podobnie jak w układzie krwionośnym człowieka, gdzie krew z serca (kotła/pompy) tłoczona jest przez główną tętnicę (aortę) rozgałęziającą się na coraz cieńsze naczynia, aż do drobnych kapilar, tak i w instalacji grzewczej magistrala główna (rura zasilająca) powinna mieć odpowiednio dużą średnicę, która stopniowo zwęża się w kierunku poszczególnych pętli i grzejników (tzw. stopniowanie średnic DN). Na powrocie dzieje się to odwrotnie – cienkie rury z grzejników łączą się w coraz grubsze kolektory, aż do powrotu do kotła. Projektant określa średnice rur (np. DN25, DN20, DN15, DN10), które powinny zapewnić optymalną prędkość przepływu, unikając nadmiernych oporów, ale także zbyt wolnego transportu ciepła.

Jednak nawet najlepiej zaprojektowany system wymaga fizycznej "kalibracji". To moment, w którym teoria zderza się z praktyką, a tolerancje wykonania, drobne zagięcia rur czy opory wprowadzane przez konkretne modele zaworów mają znaczenie. I tu wkracza do akcji instalator. Część regulacji wykonuje się "na zimno", czyli ustawiając wstępnie wartości na zaworach według obliczeń projektowych, zanim jeszcze system zostanie napełniony i uruchomiony. Prawdziwe dopasowanie następuje jednak "na gorąco", gdy system pracuje, a instalator może zmierzyć temperatury i przepływy, dokonując korekt.

Kluczowymi elementami wykorzystywanymi do równoważenia hydraulicznego są różnego rodzaju zawory. Najprostsza, choć mniej precyzyjna metoda, szczególnie w starych instalacjach lub przy wprowadzaniu poprawek, polega na "skręcaniu" zaworów na grzejnikach, które grzeją zbyt mocno (zazwyczaj te najbliżej kotła). Zmniejszenie przepływu przez te "łatwe" pętle zwiększa opór na tej drodze, zmuszając wodę do popłynięcia także przez pętle o naturalnie wyższym oporze (te dalsze lub z innymi grzejnikami). W praktyce, instalator może zamknąć częściowo zawór powrotny lub wstępnie wyregulować zawór grzejnikowy na zasilaniu (jeśli ma taką funkcję) na tych przegrzewających się kaloryferach. Należy jednak uważać, aby nie skręcić zaworów na "ciepłych" grzejnikach tak bardzo, że zablokujemy przepływ całkowicie!

Nowoczesne systemy opierają się w dużej mierze na dedykowanych elementach do regulacji. Pierwszym i powszechnym jest zawór termoregulacyjny na grzejniku. Składa się on z zaworu grzejnikowego (teraz często z funkcją wstępnej regulacji, czyli możliwością ograniczenia maksymalnego przepływu) oraz głowicy termostatycznej, która reaguje na temperaturę w pomieszczeniu, dławiąc przepływ lub otwierając zawór, aby utrzymać nastawioną temperaturę. Sam zawór grzejnikowy, dzięki wspomnianej funkcji wstępnej regulacji (można go ustawić na konkretną wartość przepływu lub Kvs), pozwala na precyzyjne ograniczenie maksymalnej ilości wody płynącej przez dany grzejnik, niezależnie od ustawienia głowicy.

W bardziej złożonych instalacjach, zwłaszcza w budynkach wielorodzinnych, obiektach komercyjnych lub rozległych systemach z wieloma obiegami, stosuje się zawory równoważące. Dzielimy je na manualne i automatyczne. Zawory równoważące manualne, montowane zazwyczaj na zasilaniu lub powrocie grup grzejników (np. pionów lub pętli podłogówki), pozwalają instalatorowi precyzyjnie ustawić natężenie przepływu dla całej grupy lub sekcji. Wymaga to użycia specjalistycznego sprzętu pomiarowego – przepływomierza – który podłącza się do zaworu, aby zmierzyć i dostosować faktyczny przepływ do wartości obliczeniowej. Przykładowo, dla pionu ogrzewającego kilka mieszkań o sumarycznej mocy cieplnej X, projekt określił wymagany przepływ Y litrów na minutę. Instalator ustawia zawór manualny tak, aby przepływ był dokładnie Y l/min. Typowy zawór równoważący manualny DN20 może kosztować od około 150 do 400 złotych, w zależności od producenta i materiału (np. mosiądz niklowany).

Zawory równoważące automatyczne to bardziej zaawansowane rozwiązanie. Mogą to być regulatory przepływu stałego, które utrzymują nastawione natężenie przepływu w pętli, niezależnie od zmian ciśnienia w pozostałej części systemu. Jeszcze bardziej zaawansowane są regulatory różnicy ciśnień, montowane na pionach lub grupach grzejników. Ich zadaniem jest utrzymanie stałej różnicy ciśnień na odbiornikach (grzejnikach/zaworach termostatycznych) w danej strefie, co zapewnia prawidłowe działanie tych elementów nawet przy zmieniającym się zapotrzebowaniu w innych częściach budynku (np. gdy zawory termostatyczne w sąsiednich mieszkaniach się zamykają). Koszt takiego regulatora może wahać się od 300 zł (mniejsze DN15) do ponad 1000 zł dla większych rozmiarów czy bardziej zaawansowanych funkcji. Automatyczne zawory równoważące nie wymagają regularnego pomiaru przepływu – one same dynamicznie dostosowują się do warunków w instalacji.

Również zawory kulowe i zasuwy, choć służą głównie do odcinania przepływu, mogą być, w ograniczonym stopniu, wykorzystywane do dławienia, ale nie jest to ich podstawowe przeznaczenie i taka regulacja jest bardzo nieprecyzyjna. Zdecydowanie zaleca się stosowanie dedykowanych elementów zaprojektowanych specjalnie do regulacja przepływu wody w instalacji co.

Prawidłowe równoważenie hydrauliczne wymaga systematycznego podejścia. Zazwyczaj zaczyna się od regulacji głównych pionów lub rozgałęzień, stopniowo przechodząc do poszczególnych grup grzejników, a na końcu do samych grzejników. W rozległych systemach ten proces może być czasochłonny, zajmując od kilku godzin w małym domku jednorodzinnym, do kilku dni w dużym budynku. Warto jednak pamiętać, że "Diabeł tkwi w szczegółach", a staranne ustawienie każdego zaworu ma kluczowe znaczenie dla końcowego efektu.

Technologia oferuje dziś także elektroniczne metody regulacji przepływu, wykorzystujące inteligentne pompy obiegowe, które samodzielnie dostosowują swoją wydajność do rzeczywistego zapotrzebowania systemu (np. utrzymując stałą różnicę ciśnień) oraz systemy automatyki, które mogą sterować pracą zaworów w zależności od wielu parametrów. Te rozwiązania są droższe w implementacji (np. pompa elektroniczna to koszt 400-1500 zł i więcej), ale oferują najwyższy komfort i precyzję, minimalizując błędy ludzkie i dynamicznie reagując na zmieniające się warunki pracy systemu. Mamy więc całe spektrum narzędzi – od prostego klucza do zaworu grzejnikowego, po zaawansowane algorytmy sterujące pompą. Wybór metody i elementów zależy od wielkości, złożoności instalacji i dostępnego budżetu, ale regulacja przepływu jest nieodzowna bez względu na skalę.

Korzyści płynące z prawidłowej regulacji hydraulicznej instalacji CO

Skoro już głęboko wniknęliśmy w istotę i metody regulacji przepływu wody w instalacji co, czas podkreślić, dlaczego ten proces jest nie tylko zalecany, ale wręcz niezbędny dla każdego, kto chce czerpać pełnię korzyści ze swojego systemu grzewczego. Pominięcie tego etapu jest jak kupienie drogiego garnituru i nienakładanie go – po prostu traci się potencjał.

Fundamentalną i najbardziej odczuwalną korzyścią jest zdecydowana poprawa komfortu cieplnego w całym budynku. Zapomnijmy o scenariuszu "piekła na parterze i lodowni na piętrze". Prawidłowa regulacja hydrauliczna instalacji zapewnia, że każdy grzejnik, w każdym pomieszczeniu, otrzyma dokładnie taką ilość czynnika grzewczego, jaka jest mu potrzebna do osiągnięcia i utrzymania żądanej temperatury. Oznacza to koniec z potrzebą instalowania dodatkowych elektrycznych grzejników w "zimnych" pokojach czy otwierania okien w "gorących" tylko po to, żeby wyrównać temperaturę. Masz możliwość ustawienia pożądanej temperatury w każdym pomieszczeniu (przy użyciu głowic termostatycznych) i wiesz, że system jest w stanie ją utrzymać.

Kolejna, bardzo wymierna korzyść, to redukcja kosztów ogrzewania. System, w którym przepływ wody jest wyregulowany, pracuje znacznie efektywniej. Po pierwsze, minimalizowane jest zjawisko przegrzewania części pomieszczeń. Zamiast grzać jedne pokoje do 24°C (bo "samo tak wychodzi" bez regulacji), podczas gdy inne ledwo osiągają 18°C, system utrzymuje optymalną temperaturę, np. 21°C, w całym domu. Każdy stopień Celsjusza mniej to orientacyjnie 5-7% oszczędności na energii cieplnej! Oznacza to, że rachunki za gaz, olej opałowy czy prąd (przy ogrzewaniu elektrycznym) mogą być niższe nawet o 10-30% w skali roku. W dobie rosnących cen energii, ta oszczędność może stanowić znaczącą kwotę – dla przeciętnego domu jednorodzinnego, roczne oszczędności mogą sięgnąć kilkuset, a nawet ponad tysiąca złotych.

Prawidłowo wyregulowany system pozytywnie wpływa również na żywotność jego komponentów. Pompa obiegowa nie musi pracować "na wyrost", próbując przepchnąć wodę przez hydrauliczne zatory, co zmniejsza jej obciążenie i wydłuża jej żywotność. Kocioł pracuje stabilniej i w optymalnych parametrach – unika się częstych startów i wyłączeń, które niekorzystnie wpływają na jego trwałość, a w przypadku kotłów kondensacyjnych, dzięki niższej temperaturze powrotu (często zredukowanej z 60-70°C do 50-55°C), pracuje on z wyższą sprawnością. To jak z samochodem – dbanie o ciśnienie w oponach i regularny serwis wydłuża jego życie.

Mówiąc o kotłach kondensacyjnych, skuteczna regulacja CO jest dla nich kluczowa. Obniżenie temperatury wody powracającej do kotła poniżej punktu rosy spalin (dla gazu ziemnego to około 55°C) pozwala na odzysk ciepła ze spalin, co bezpośrednio przekłada się na sprawność energetyczną sięgającą powyżej 100% (liczone wg starej metodologii w odniesieniu do wartości opałowej). System z niezrównoważoną hydrauliką często pracuje z temperaturą powrotu zbyt wysoką do efektywnej kondensacji, effectively degradując kocioł kondensacyjny do roli mniej sprawnego kotła niekondensacyjnego. Regulacja pozwala odblokować pełny potencjał nowoczesnego źródła ciepła.

Zredukowany lub całkowicie wyeliminowany hałas w instalacji to kolejna istotna korzyść. Koniec z bulgotaniem, szumem przepływającej z nadmierną prędkością wody czy gwiżdżącymi zaworami. System pracuje cicho, dyskretnie zapewniając komfort cieplny, co znacząco poprawia jakość życia w budynku. Pomyśl o spokojnym śnie bez akompaniamentu hydraulicznych symfonii!

Lepsza kontrola nad systemem to także aspekt, którego nie można pominąć. Przy prawidłowej regulacji, ustawienia na termostatach pokojowych czy głowicach termostatycznych rzeczywiście przekładają się na oczekiwaną temperaturę. System jest przewidywalny i łatwy w obsłudze. W przypadku modernizacji, np. dodania sterowania strefowego, jego integracja z wyregulowaną hydrauliką jest znacznie prostsza i efektywniejsza.

Z perspektywy ekologicznej, zmniejszone zużycie paliwa to niższa emisja szkodliwych substancji do atmosfery. Choć może to nie być pierwszym czynnikiem motywującym indywidualnego użytkownika, w szerszej perspektywie prawidłowa regulacja przepływu w milionach instalacji grzewczych w Polsce i na świecie ma znaczenie dla ochrony środowiska.

Na koniec, warto podkreślić, że inwestycja w metody równoważenia instalacji (czy to koszt pracy instalatora, czy zakup dedykowanych zaworów) zwraca się, często bardzo szybko, poprzez niższe rachunki za energię i dłuższe, bezproblemowe działanie całego systemu. To jak zainwestowanie w dobre opony zimowe – koszt początkowy jest, ale zyskujesz bezpieczeństwo, komfort i oszczędzasz na dłuższą metę. Korzyści z wyregulowanego systemu grzewczego są wielowymiarowe i zdecydowanie przewyższają nakład pracy czy finansów potrzebny na przeprowadzenie tego procesu.
