Instalacja elektryczna w podłodze – jak ją dobrze ułożyć, zanim wyleje się wylewkę

Skąd wiesz, że elektryk poprowadził kable poprawnie, jeśli za dwa dni wszystko zakryje wylewka i zostaniesz z wiarą w słowo fachowca? To pytanie spędza sen z powiek każdemu, kto buduje dom albo remontuje mieszkanie z podniesieniem poziomu podłogi. Prowadzenie instalacji elektrycznej w podłodze bywa świetnym pomysłem, ale koszt jednego błędu potrafi przekroczyć oszczędność na estetyce. W tym tekście znajdziesz konkretne mechanizmy, normy i kwoty, które pozwolą Ci rozmawiać z wykonawcą jak równy z równym, a nie jak klient, który przyszedł prosić o łaskę.

• Kanały podpodłogowe i puszki podłogowe rodzaje i zastosowanie
• Jak prowadzić kable w podłodze przed wylewką, żeby nie kuć po roku
• Koszty instalacji elektrycznej w podłodze i najczęstsze błędy

Kanały podpodłogowe i puszki podłogowe rodzaje i zastosowanie

Zanim wybierzesz ekipę, musisz wiedzieć, w jakiej przestrzeni fizycznej popłynie prąd. Podłoga to nie pusta płyta, lecz wielowarstwowa struktura z izolacją termiczną, akustyczną i przeciwwilgociową. Każdy typ kanału zajmuje inną część tej struktury i oferuje inny poziom dostępu po zamknięciu podłogi.

Kanały zalewane wylewką to rozwiązanie najtańsze i najczęściej spotykane w domach jednorodzinnych. Peszel z przewodami zatapia się w warstwie wylewki cementowej lub anhydrytowej o grubości od 5 do 8 cm. Dostęp do kabli po wykonaniu podłogi jest możliwy tylko przez puszki rewizyjne, co oznacza, że każda zmiana trasy wymaga kucia. Z tego powodu takie rozwiązanie sprawdza się tam, gdzie układ gniazdek ustalasz raz i na lata.

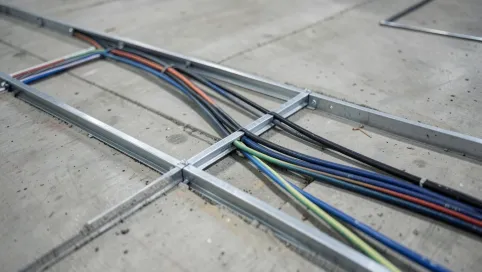

Kanały współpoziome z ruchomą pokrywą działają inaczej, bo montuje się je na powierzchni wylewki, a pokrywę wykańcza tym samym materiałem co podłogę. Listwa przypomina elegancki próg, który znika pod warstwą parkietu lub panelu. Dostęp do okablowania uzyskujesz w kilka sekund, bez kurzu i hałasu. To kompromis między estetyką a elastycznością, szczególnie ceniony w biurach typu open space.

Podłoga podniesiona, zwana też podwójną, daje pełną swobodę serwisową. Konstrukcja opiera się na słupkach regulowanych, a przewody prowadzi się w wolnej przestrzeni od 6 do 30 cm nad stropem. Kosztuje więcej, bo do ceny dochodzi konstrukcja nośna i płyty podłogowe. Stosuje się ją w serwerowniach, nowoczesnych biurach i obiektach komercyjnych, gdzie przebudowa rozdzielni elektrycznej raz na kwartał to norma.

Kanały napodłogowe wchodzą do gry w budynkach z niskim stropem, gdzie nie da się podnieść poziomu podłogi. Montuje się je na wierzchu gotowej posadzki w formie niskich listew z miejscem na przewody. Minusem jest widoczność obudowy, choć nowoczesne profile aluminiowe potrafią zaskakująco dobrze komponować się z minimalistycznym wnętrzem.

Przy wyborze typu kanału liczy się nie tylko cena, lecz przewidywana częstotliwość zmian. W salonie, gdzie ustawienie mebli zmienia się co kilka lat, lepiej sprawdzi się kanał współpoziomy. W sypialni, gdzie rozmieszczenie łóżka i lamp raczej się nie zmieni, wystarczy kanał zalewany, a zaoszczędzone pieniądze przeznaczysz na lepszą armaturę oświetleniową.

Jak prowadzić kable w podłodze przed wylewką, żeby nie kuć po roku

Kluczem do spokojnego snu jest planowanie wykonane zanim ekipa wejdzie z agregatem. Prawidłowe prowadzenie kabli w podłodze zaczyna się od rysunku, nie od improwizacji na miejscu. Każdy obwód, każde gniazdo i każdy punkt oświetleniowy musi trafić na papier z dokładnością co do centymetra.

Pierwszym krokiem jest obliczenie zapotrzebowania na moc, bo to ono determinuje przekrój przewodu i liczbę obwodów. Kuchnia z piekarnikiem, zmywarką i płytą indukcyjną potrafi pociągnąć 8-12 kW, co wymaga osobnego zasilania trójfazowego. Salon z kinem domowym i konsolami to kolejne 3-4 kW. Sumowanie obciążeń pozwala uniknąć sytuacji, w której włączenie odkurzacza wybija bezpiecznik w obwodzie oświetleniowym.

Drugim krokiem jest rozmieszczenie puszek podłogowych i gniazdek. Zasada jest prosta: w strefie wypoczynkowej jedno gniazdo co 3-4 metry kwadratowe, w kuchni gniazda co 1,2 metra wzdłuż blatu roboczego. W sypialni warto przewidzieć co najmniej dwa gniazda po każdej stronie łóżka. Te liczby wynikają z ergonomii, nie z fantazji projektanta, bo zbyt mała liczba punktów wymusza stosowanie przedłużaczy, a te leżące na podłodze to zagrożenie pożarowe.

Trzecim krokiem jest przestrzeganie zasady 50% zapełnienia kanału. Kabel w peszelu zajmuje fizyczną przestrzeń, a powietrze wokół niego odprowadza ciepło. Jeśli kanał zostanie wypełniony w 80%, temperatura przewodu wzrośnie, co skróci jego żywotność i może naruszyć normę PN-HD 60364. Zostawienie rezerwy na przyszłość to inwestycja, która zwraca się przy pierwszej rozbudowie instalacji.

Checklista do wydruku przed ekipą

• Mapa wszystkich obwodów z oznaczeniem przewodów i zabezpieczeń.
• Lista pomieszczeń z liczbą i lokalizacją puszek podłogowych.
• Dokumentacja zdjęciowa tras kablowych wykonana przed wylewką.
• Protokół pomiarów rezystancji izolacji po ułożeniu, a przed zalaniem.
• Umowa z elektrykiem obejmująca odbiór instalacji z protokołem.

Norma PN-HD 60364 wymaga, aby przewody w podłodze były chronione peszelem o wytrzymałości co najmniej 750 N. Peszel do podłogi pełni podwójną funkcję: mechaniczną, bo chroni kabel przed uszkodzeniem w trakcie wylewania i użytkowania, oraz elektryczną, bo utrudnia rozprzestrzenianie się ognia w przypadku zwarcia. Stosowanie go to nie kaprys producenta, lecz wymóg bezpieczeństwa potwierdzony wieloletnią statystyką pożarów.

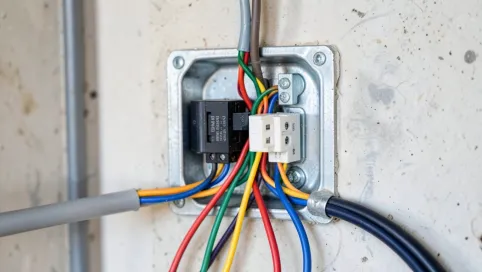

Puszki podłogowe dobiera się do pomieszczenia, nie do ceny. W salonie i sypialni wystarczą modele suche, o stopniu ochrony IP44. W kuchni, łazience i pralni konieczne są puszki bryzgoszczelne lub wodoszczelne, o klasie IP67. Różnica w cenie wynosi 40-80 zł na punkt, a różnica w bezpieczeństwie jest nie do przeliczenia, bo woda i prąd to połączenie, które kończy się tragicznie.

Dobór puszek według pomieszczenia

Przed zalaniem wylewki elektryk powinien wykonać pomiary rezystancji izolacji każdego obwodu. Wynik nie może być niższy niż 0,5 MΩ dla instalacji 230 V. Dokument z pomiarami stanowi podstawę odbioru instalacji i Twoją polisę ubezpieczeniową na wypadek sporu z wykonawcą. Bez niego reklamacja staje się słowem przeciw słowu.

Koszty instalacji elektrycznej w podłodze i najczęstsze błędy

Ceny materiałów i robocizny różnią się między regionami, ale proporcje pozostają stałe. Materiał stanowi około 40% kosztu całkowitego, robocizna 50%, a pomiary oraz dokumentacja ostatnie 10%. W domu o powierzchni 120 m² kompletna instalacja elektryczna w podłodze kosztuje od 18 do 35 tysięcy złotych, zależnie od liczby obwodów i wybranej technologii. Instalacja elektryczna w podłodze kosztuje więcej niż tradycyjna ścienna, ale różnica zwraca się w postaci elastyczności aranżacyjnej i braku kucia przy każdej zmianie ustawienia mebli.

Najdroższym elementem nie są kable ani peszle, lecz puszki podłogowe. Jedna puszka z montażem to wydatek rzędu 150-300 zł, a w średnim domu montuje się od 15 do 25 sztuk. Tania puszka za 25 zł bez odpowiedniej klasy ochrony w kuchni to oszczędność pozorna, bo koszt wymiany po zalaniu wylewką przekracza 1500 zł za punkt.

Koszt błędu: kucie wylewki to 200-500 zł za metr kwadratowy. Naprawa jednego źle poprowadzonego obwodu potrafi zrujnować cały budżet na wykończenie.

Pięć najczęstszych błędów pojawia się w prawie każdej inwestycji, niezależnie od doświadczenia ekipy. Pierwszy to brak projektu wykonanego przed wylaniem wylewki. Bez rysunku elektryk działa intuicyjnie, a intuicja pod presją czasu bywa kosztowna. Drugi to przepełnienie kanału kablami, co prowadzi do przegrzewania i skraca żywotność instalacji o połowę.

Trzeci błąd to rezygnacja z peszla w imię oszczędności kilkudziesięciu złotych. Peszel chroni kabel nie tylko mechanicznie, lecz także przed wilgocią z wylewki anhydrytowej, która potrafi w ciągu tygodnia zniszczyć izolację przewodu. Czwarty to stosowanie puszek suchych w pomieszczeniach mokrych. Para wodna z prysznica przenika przez podłogę i kondensuje wewnątrz puszki, tworząc ścieżkę prądową.

Piąty błąd to brak rezerwy w rozdzielni. Każdy wyłącznik nadprądowy powinien mieć zapas mocy na przyszłe obwody, a szyna DIN w rozdzielni powinna mieć wolne sloty. Instalacja elektryczna w podłodze w nowym domu bez zapasu w rozdzielni wymaga wymiany szafki przy pierwszej rozbudowie, a to koszt od 800 do 1500 zł.

Przepisy budowlane, w tym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wymagają, aby instalacja elektryczna była wykonana z materiałów niepalnych lub trudnopalnych. Odbiór instalacji przez uprawnionego elektryka z numerem ewidencyjnym SEP to nie formalność, lecz wymóg ubezpieczyciela. Bez protokołu odbioru polisa może odmówić wypłaty odszkodowania w razie pożaru.

Uwaga: brak protokołu odbioru instalacji to najczęstsza przyczyna odmowy wypłaty odszkodowania przez ubezpieczyciela. Sprawdź, czy elektryk wpisał wynik pomiarów do dokumentu.

Przed podpisaniem umowy z ekipą poproś o szczegółowy kosztorys rozbity na materiały, robociznę i pomiary. Unikniesz w ten sposób sytuacji, w której cena rośnie po otwarciu ścian. Dobrze sporządzony kosztorys zawiera również informację o marży na materiałach, która w przypadku uczciwych firm wynosi od 10 do 20% powyżej ceny hurtowej.

Decyzja o prowadzeniu instalacji w podłodze powinna zapaść na etapie projektu architektonicznego, nie w trakcie prac wykończeniowych. Im wcześniej ją podejmiesz, tym łatwiej uwzględnisz rezerwę wysokości podłogi, dobierzesz właściwą wylewkę i zaplanujesz trasy kablowe bez kolizji z rurami ogrzewania podłogowego. Elektryka w podłodze w nowym domu to inwestycja na dekady, więc każdy etap zasługuje na osobne potraktowanie.

Kiedy nie warto? W budynkach zabytkowych, gdzie ingerencja w strop wymaga zgody konserwatora. W starych kamienicach z drewnianym stropem, gdzie każdy centymetr wysokości to cenny zapas. W mieszkaniach na wynajem krótkoterminowy, gdzie rotacja najemców wymaga częstych zmian, a koszt instalacji zwraca się wolniej. W tych przypadkach lepsza będzie klasyczna instalacja ścienna lub kanały napodłogowe.

Sprawdź lokalne przepisy, bo niektóre gminy wymagają dodatkowych pozwoleń na podniesienie poziomu podłogi powyżej 10 cm. Konsultacja z architektem na etapie projektu pozwala uniknąć niespodzianek przy odbiorze budynku. Pamiętaj też o sąsiadach, bo przekładka instalacji w bloku wielorodzinnym wymaga zgody wspólnoty, a czasem także opinii rzeczoznawcy budowlanego.

Wskazówka: poproś elektryka o wykonanie dokumentacji zdjęciowej tras kablowych z miarką w kadrze. Zdjęcia z odległości 50 cm z widocznym centymetrem pozwolą Ci odtworzyć przebieg instalacji po latach, gdy zapomnisz, którędy biegnie główny obwód.

Mini-FAQ trzy pytania, które padają najczęściej

Czy kable w wylewce są bezpieczne? Tak, pod warunkiem zastosowania peszla o wytrzymałości co najmniej 750 N, przewodów w podwójnej izolacji oraz protokołu pomiarów rezystancji izolacji. Wylewka cementowa i anhydrytowa nie uszkadzają izolacji, o ile nie zawierają agresywnych domieszek, co potwierdza norma PN-EN 13813.

Jak często wymieniać instalację podpodłogową? Przewody miedziane w peszelu, prawidłowo ułożone, pracują bez awarii od 30 do 50 lat. Wymiana przed upływem tego terminu wynika zwykle ze zmiany aranżacji, a nie z awarii samego przewodu.

Czy można prowadzić instalację pod ogrzewaniem podłogowym? Tak, ale trasy kablowe muszą być poprowadzone prostopadle do rur grzewczych i oddzielone od nich warstwą izolacji termicznej o grubości co najmniej 2 cm. W przeciwnym razie ciepło z rur przyspieszy starzenie izolacji kabla.

Ostatni etap, który odróżnia amatora od profesjonalisty, to pomiary końcowe po zamontowaniu osprzętu. Miernik rezystancji izolacji, miernik pętli zwarcia i tester wyłączników różnicowoprądowych to narzędzia, które powinien mieć przy sobie każdy elektryk z uprawnieniami SEP. Wyniki pomiarów trafiają do protokołu, a jego kopia pozostaje u Ciebie jako dowód prawidłowego wykonania instalacji.

Źródła danych i regulacje: norma PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia; norma PN-EN 13813 dotycząca wylewek; rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.); wymogi ubezpieczycieli dotyczące protokołów odbioru instalacji elektrycznych. Szczegółowe informacje techniczne dostępne są na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w serwisie prawnym Sejmu (isap.sejm.gov.pl).
