Normy instalacji elektrycznej w domu – kompletny poradnik dla elektryków

Nasza ekipa audytwodorowy Aktualizacja: 27 lipca 2026 r.

Ochrona przeciwporażeniowa i RCD w praktyce

Porządna ochrona przeciwporażeniowa zaczyna się od zrozumienia, co tak naprawdę chroni człowieka przed prądem. Kluczowy parametr to czas, w jakim napięcie dotykowe zostaje odłączone po pojawieniu się niebezpiecznego prądu upływu. W układzie TN normy mówią o maksymalnie 5 sekundach dla obwodów końcowych o prądzie znamionowym do 32 A, a w obwodach gniazd wtyczkowych do 20 A czas ten skraca się do 0,4 s. Te liczby nie są przypadkowe: wynikają z fizjologii serca, bo prąd 30 mA płynący przez ciało dłużej niż kilka cykli pracy serca może wywołać migotanie komór.

Normy instalacji elektrycznej w domu

RCD (wyłącznik różnicowoprądowy) o znamionowym prądzie różnicowym 30 mA rozwiązuje ten problem spektakularnie. Mechanizm jest prosty: urządzenie porównuje prąd w przewodzie fazowym i neutralnym. Gdy różnica przekroczy próg, obwód zostaje przerwany w czasie krótszym niż 30 ms. Dla kontekstu: ludzkie oko potrzebuje około 100 ms, żeby mrugnąć, a RCD reaguje trzykrotnie szybciej.

Układ TN-C, popularny w starszych blokach z lat 70. i 80., wykorzystuje wspólny przewód ochronno-neutralny PEN. W takiej konfiguracji RCD nie zadziała poprawnie, bo prąd upływu nie wraca tą samą drogą, którą przyszedł. Dlatego przed montażem różnicowoprądówki konieczna jest modernizacja do TN-S albo TN-C-S z rozdzielonym PE i N. To nie fanaberia, lecz twarde wymaganie normy PN HD 60364-4-41.

W strefach wilgotnych, czyli łazienkach i pralniach, zasady się zaostrzają. Strefa 0 to wnętrze wanny lub brodzika, gdzie wolno stosować wyłącznie urządzenia zasilane napięciem SELV ≤ 12 V prądu przemiennego. Strefa 1 dopuszcza oprawy o klasie ochrony IPX4 i SELV. Dopiero strefa 2 pozwala na gniazda, ale wyłącznie w obwodzie chronionym RCD 30 mA. Ściana oddzielająca strefę 1 od reszty pomieszczenia musi być trwała i sięgać do sufitu, bo inaczej prysznica nie da się sklasyfikować jako osobnej strefy.

Minimalny przekrój przewodu ochronnego PE w instalacji z miedzi to 2,5 mm² chroniony mechanicznie lub 4 mm² bez osłony. Przewód PEN musi mieć co najmniej 10 mm² Cu ze względu na podwójną rolę: przewodzi prąd roboczy i musi zachować funkcję ochronną nawet przy przerwie w obwodzie. Aluminium (16 mm² dla PE, 25 mm² dla PEN) stosuje się dziś rzadko, głównie w rozbudowanych instalacjach przemysłowych.

Mity, które krążą między elektrykami

Wciąż słyszy się, że RCD zastępuje uziemienie. To nieporozumienie wynikające z myślenia życzeniowego. RCD wykrywa upływ prądu, ale nie tworzy ścieżki do ziemi; tę rolę nadal pełni uziom fundamentowy lub sztuczny. Bez sprawnego uziomu napięcie na obudowie urządzenia może utrzymywać się mimo zadziałania różnicowoprądówki w innym obwodzie. Połączenia wyrównawcze i uziom współpracują jak zespół, nie jak zamienniki.

Obowiązkowe obwody oraz strefy w łazience i kuchni

Polskie przepisy wymieniają obwody wydzielone, czyli takie, które obsługują jedną grupę odbiorników. W typowym mieszkaniu 60 m² lista obowiązkowa obejmuje oświetlenie, gniazda ogólne, gniazda w kuchni, łazienkę, pralkę, zmywarkę oraz obwód piecyka elektrycznego lub kuchenki. Każdy z nich powinien być zabezpieczony osobnym wyłącznikiem nadprądowym i prowadzony oddzielnym przewodem od rozdzielnicy.

Prąd znamionowy zabezpieczenia dobiera się do przekroju przewodu, nie do mocy urządzenia. Dla przewodu miedzianego 2,5 mm² stosuje się wyłącznik B16 A, dla 1,5 mm² wyłącznik B10 A. Dlaczego akurat tak? Charakterystyka B gwarantuje natychmiastowe zadziałanie przy prądzie 3-5-krotnie wyższym niż znamionowy, co chroni izolację przed przegrzaniem. Przewód 2,5 mm² wytrzymuje bez szkody prąd do 25 A przez kilka sekund, ale przy stałym obciążeniu bezpieczna granica to 16 A.

W kuchni normy zalecają co najmniej 4 obwody gniazdowe ze względu na kumulację urządzeń o dużej mocy. Lodówka, zmywarka, piekarnik i kuchenka mikrofalowa pobierają łącznie ponad 6 kW. Jeden obwód 16 A dostarcza maksymalnie 3,7 kW, więc przy mniejszej liczbie obwodów włączenie czajnika i mikrofalówki jednocześnie wyzwoliłoby zabezpieczenie.

Łazienka to pomieszczenie, w którym normy elektryczne dla elektryków przewidują wyjątkowo precyzyjne wymogi. Oprócz wspomnianych stref wilgotności obowiązuje zasada SELV/PELV dla opraw oświetleniowych nad wanną. Połączenia wyrównawcze muszą obejmować wszystkie metalowe rury, wanny stalowe, grzejniki i ramy kabiny prysznicowej, nawet jeśli urządzenia nie są pod napięciem. Wynika to z ryzyka pojawienia się potencjału na metalowych elementach w razie uszkodzenia izolacji sąsiedniego obwodu.

Kuchnia, choć formalnie nie jest pomieszczeniem wilgotnym, rządzi się własnymi regułami. Gniazda nad blatem roboczym umieszcza się na wysokości 110-120 cm od podłogi, co chroni przed zalaniem i ułatwia dostęp. Odległość gniazda od krawędzi zlewozmywaka powinna wynosić minimum 60 cm. Obwód zmywarki wymaga wyłącznika różnicowoprądowego 30 mA, nawet jeśli urządzenie stoi w pomieszczeniu suchym: wilgoć z nieszczelnego węża potrafi sięgnąć podłogi szybciej, niż ktokolwiek zdąży zareagować.

Schemat typowego mieszkania

Mieszkanie 60 m² wymaga rozdzielnicy z minimum 12 modułami. Konfiguracja sprawdzona w tysiącach realizacji: 1 moduł na wyłącznik główny, 4 moduły na różnicowoprądówki (po jednej na obwód łazienki, kuchni, pralki i gniazd ogólnych), 6 modułów na wyłączniki nadprądowe, 1 moduł rezerwy. Taki zapas pozwala na późniejsze rozbudowy bez wymiany obudowy. W nowszych instalacjach dochodzi jeszcze moduł ogranicznika przepięć klasy 1+2, który chroni elektronikę przed wyładowaniami atmosferycznymi.

Uziom fundamentowy, połączenia wyrównawcze i ochrona odgromowa

Uziom fundamentowy wykonuje się z bednarki stalowej ocynkowanej o przekroju co najmniej 30×4 mm lub z drutu stalowego o średnicy minimum 10 mm. Układa się go w ławie fundamentowej przed zalaniem betonem, na głębokości około 50-80 cm poniżej poziomu gruntu. Beton otaczający bednarkę pełni podwójną funkcję: mechanicznie chroni uziom i jednocześnie zwiększa jego powierzchnię kontaktu z wilgotnym gruntem, co obniża rezystancję uziemienia.

Rezystancja uziomu fundamentowego nie powinna przekraczać 10 Ω w przypadku instalacji z wyłącznikiem różnicowoprądowym, a 5 Ω bez RCD. W praktyce osiągnięcie 10 Ω na glebach piaszczystych bywa trudne, dlatego stosuje się dodatkowe uziomy szpilkowe wbijane w narożnikach budynku i połączone z uziomem fundamentowym. Pojedynczy pręt stalowy ocynkowany o długości 1,5 m obniża rezystancję o około 30-50 Ω w przeciętnym gruncie.

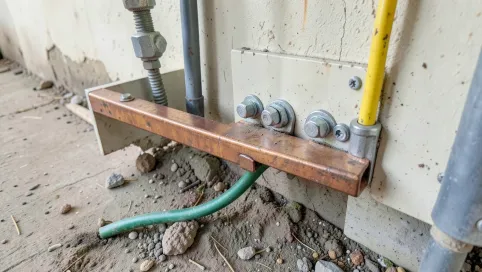

Połączenia wyrównawcze główne łączą wszystkie metalowe elementy wchodzące do budynku: rury wodociągowe, kanalizacyjne, gazowe, instalację centralnego ogrzewania oraz konstrukcję stalową. Punkt połączeń wyrównawczych umieszcza się w pobliżu rozdzielnicy głównej, najczęściej w garażu lub kotłowni. Przewód wyrównawczy ma przekrój co najmniej 6 mm² Cu, a jego zadanie polega na wyrównaniu potencjałów w razie awarii, by napięcie dotykowe nie przekroczyło bezpiecznych 50 V AC.

Ochrona odgromowa to osobny rozdział. Instalacja odgromowa LPS (Lightning Protection System) klasy III i IV dla domów jednorodzinnych składa się ze zwodów pionowych na kominie i kalenicy, przewodów odprowadzających wzdłuż ścian oraz uziomu. Odległość między przewodem odprowadzającym a oknem lub drzwiami musi wynosić minimum 0,5 m, by prąd wyładowania nie przeskoczył do wnętrza. Na każde 20 m obwodu budynku w poziomie potrzebny jest co najmniej jeden przewód odprowadzający.

Złącza kontrolne w instalacji odgromowej pozwalają zmierzyć rezystancję uziomu bez rozkopywania fundamentów. Umieszcza się je na wysokości 1,5-2 m nad ziemią przy każdym przewodzie odprowadzającym. Norma PN-EN 62305 wymaga pomiarów co 12 miesięcy w obiektach z elektroniką oraz co 24-36 miesięcy w pozostałych. Zaniedbanie tego obowiązku kończy się najczęściej korozją złącz, które po kilku latach przestają pełnić funkcję ochronną.

Kiedy uziom sztuczny zamiast fundamentowego

W domach bez ław fundamentowych (np. na płycie) oraz w obiektach modernizowanych stosuje się uziom otokowy z bednarki ułożonej w rowie wokół budynku na głębokości 60 cm. Odległość od ściany wynosi 1-1,5 m, co zapewnia rozproszenie prądu w gruncie z dala od fundamentów. Minimalna długość to 10 m przy rezystancji docelowej 20 Ω. Uziom otokowy sprawdza się na działkach o wysokim poziomie wód gruntowych, gdzie warunki dla uziomu fundamentowego bywają niekorzystne.

BHP przy urządzeniach energetycznych oraz dokumentacja odbioru

Bezpieczeństwo pracy przy urządzeniach pod napięciem opiera się na pięciu zasadach opisanych w rozporządzeniu z 2019 r. Pierwsza to wyłączenie napięcia i zabezpieczenie przed ponownym włączeniem przez osoby trzecie. Druga: sprawdzenie braku napięcia wskaźnikiem dwubiegunowym, nie neonówką z breloczka. Trzecia: uziemienie i zwarty przewodów roboczych po stronie zasilania. Czwarta: osłonięcie sąsiednich elementów będących pod napięciem. Piąta: zapewnienie widocznych granic strefy pracy.

Kolejność tych czynności nie jest przypadkowa. Wyłączenie napięcia eliminuje pierwotne źródło zagrożenia. Sprawdzenie braku napięcia weryfikuje, czy wyłączenie rzeczywiście nastąpiło; w sieciach przemysłowych zdarzają się przypadki, gdy odłącznik widocznie otwarty nadal przewodzi przez obejście. Uziemienie i zwarty zabezpieczają przed napięciem powrotnym w razie pomyłki operatora sieci. Osłonięcie chroni przed dotykiem pośrednim, a wyznaczenie strefy porządkuje pracę zespołu.

Prace bez polecenia pisemnego dopuszcza się wyłącznie w sytuacjach ratowania życia lub zagrożenia zdrowia, usuwania skutków awarii oraz przy działaniach gaśniczych. W każdym innym przypadku potrzebne jest polecenie pisemne z określeniem zakresu, terminu, środków bezpieczeństwa i osób odpowiedzialnych. To nie biurokracja, lecz narzędzie ochrony odpowiedzialności zarówno pracownika, jak i przełożonego.

Dokumentacja odbioru instalacji elektrycznej w domu to kilka obowiązkowych elementów. Protokół z pomiarów obejmuje rezystancję izolacji, impedancję pętli zwarcia, działanie RCD oraz rezystancję uziomu. Schemat rozdzielnicy z opisem obwodów i zabezpieczeń. Oświadczenie kierownika budowy o wykonaniu instalacji zgodnie z projektem i normami. Certyfikaty zastosowanych materiałów i świadectwa kwalifikacji osób wykonujących instalację.

Art. 62 Prawa Budowlanego nakłada obowiązek okresowej kontroli instalacji elektrycznej co 5 lat w budynkach mieszkalnych. Kontrolę wykonuje osoba z uprawnieniami budowlanymi w specjalności instalacyjnej, a jej wyniki trafiają do protokołu zgodnie z art. 62a. Brak przeglądu pięcioletniego nie tylko zwiększa ryzyko pożaru czy porażenia, lecz także utrudnia uzyskanie odszkodowania z ubezpieczenia nieruchomości. Towarzystwa ubezpieczeniowe regularnie odmawiają wypłaty, powołując się właśnie na zaniedbania w dokumentacji.

Co sprawdzić przed podpisaniem protokołu

Częstotliwość przeglądów w obiektach narażonych na wilgoć lub kurz rośnie. Dom przy morzem, w pobliżu zakładów przemysłowych albo z instalacją liczącą ponad 20 lat wymaga kontroli co 3 lata, a nawet co rok. Kontrola obejmuje oględziny stanu izolacji, działanie zabezpieczeń, poprawność połączeń wyrównawczych i pomiary elektryczne. Wynik pozytywny potwierdza, że instalacja może bezpiecznie pracować przez kolejny okres międzyprzeglądowy.

Najczęstsze błędy, czyli Janusz Elektryka w akcji

Brak rozdzielenia PE i N przy modernizacji instalacji w starym budownictwie. Połączenie przewodu ochronnego z neutralnym w rozdzielnicy powoduje, że RCD nie wykrywa upływu i nie chroni użytkownika. Drugi grzech: zbyt mała liczba obwodów, najczęściej trzy zamiast dziesięciu, co prowadzi do przeciążania przedłużaczy. Trzeci: prowadzenie przewodów w peszelach bez zachowania 30% zapasu miejsca, co uniemożliwia późniejszą wymianę kabli bez kucia ścian.

Parametry jakości energii i przepisy uzupełniające

Jakość energii elektrycznej w domu to parametr, o którym inwestorzy rzadko myślą przed odbiorem. Rozporządzenie z 2007 r. określa dopuszczalne odchyłki częstotliwości (50 Hz ±0,5 Hz przez 99,5% roku), napięcia (230 V +10/-15% przez 95% tygodnia) oraz współczynnik migotania światła Pst (≤ 1,0 w 95% tygodnia). Przekroczenie tych wartości oznacza, że dostawca energii nie spełnia standardu, ale w praktyce reklamacja wymaga wielomiesięcznych pomiarów i rzadko kończy się sukcesem.

Pomiary jakości energii wykonuje się analizatorem sieci klasy A podłączanym w rozdzielnicy głównej na co najmniej 7 dni. Wynik trafia do raportu wskazującego, które z parametrów mieszczą się w normie. Typowe problemy w starszych instalacjach to zbyt wysoka zawartość harmonicznych (THD > 8%) spowodowana tanimi zasilaczami LED oraz krótkotrwałe zapady napięcia wywołane przez urządzenia AGD w chwili rozruchu.

Ograniczniki przepięć stanowią uzupełnienie ochrony, o którym wciąż zapominają projektanci. Klasa 1 chroni przed bezpośrednimi wyładowaniami atmosferycznymi, klasa 2 przed przepięciami łączeniowymi, klasa 3 przed krótkimi impulsami w obrębie instalacji budynku. W domach z instalacją odgromową stosuje się ogranicznik klasy 1+2 przy wejściu do rozdzielnicy. W domach bez LPS wystarczy klasa 2, ale warto ją uzupełłnić klasą 3 przy zabezpieczeniu obwodu z elektroniką (router, telewizor, komputer).

Przewody sterujące i sygnałowe (do rolet, bram, alarmów, automatyki domowej) prowadzi się w oddzielnych peszelach i w odległości co najmniej 10 cm od przewodów siłowych. Skrzyżowania wykonuje się pod kątem prostym, co minimalizuje sprzężenia indukcyjne. W praktyce oznacza to, że peszel z przewodami 230 V nie może biec równolegle do peszla z kablami Ethernet czy magistralą KNX dłużej niż 35 cm. Złamanie tej zasady skutkuje zakłóceniami, które potrafią w nocy zresetować router albo wzbudzić fałszywe alarmy.

Norma PN EN 60445 reguluje kolorystykę przewodów: brązowy lub czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego. W starszych instalacjach spotyka się jeszcze przewody czerwone (faza) i niebieskie (neutralny), co odpowiadało wcześniejszej normie. Po modernizacji wyrównuje się kolorystykę do aktualnej normy, by przyszli elektrycy nie mieli wątpliwości. Przewód ochronny PE musi być żółto-zielony na całej długości bez wyjątków, a wszelkie inne użycie tego koloru jest zabronione.

Dobrym zwyczajem pozostaje pozostawienie w rozdzielnicy 20-30% rezerwy miejsca na przyszłe obwody. Dom kupiony z dwiema sypialniami po pięciu latach może mieć pokój dziecięcy, biuro, garaż z warsztatem i ładowarkę do auta elektrycznego. Każde z tych zastosowań wymaga osobnego obwodu, a wymiana rozdzielnicy po roku od odbioru to koszt i kłopot. Warto więc przewidzieć cztery moduły zapasu już na etapie projektowania.

Nowelizacje i zmiany w najbliższych latach

Sektor norm elektrycznych żyje w cyklu pięcioletnim. W latach 2024-2026 spodziewane są nowelizacje PN HD 60364-5-53 dotyczącej instalacji w budynkach mieszkalnych oraz PN HD 60364-7-712 w sprawie instalacji fotowoltaicznych i magazynów energii. Rosnąca popularność pomp ciepła i ładowarek pojazdów elektrycznych wymusza zaostrzenie wymagań dotyczących selektywności zabezpieczeń i współczynników szczytowych. Planowane zmiany obejmują też rozszerzenie obowiązku stosowania RCD na obwody oświetleniowe, co dziś jest jedynie zaleceniem, nie wymogiem.

Przy planowaniu modernizacji warto sprawdzić aktualny stan prawny w Dzienniku Ustaw oraz w bazach Polskiego Komitetu Normalizacyjnego. Każda norma ma oznaczenie roku edycji, np. PN-HD 60364-4-41:2017, co ułatwia weryfikację. Starsze wersje obowiązują do momentu oficjalnego wycofania, ale nowe realizacje powinny spełniać aktualne wymagania, by uniknąć konieczności poprawek przy kolejnej kontroli pięcioletniej.

Źródła i akty prawne: PN HD 60364-4-41:2017 (ochrona przeciwporażeniowa), PN HD 60364-7-701 (pomieszczenia z wanną lub prysznicem), PN HD 60364-7-704 (place budowy), N SEP-E-002 (instalacje elektryczne w budynkach), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. §183-189 (instalacje w budownictwie mieszkaniowym), Rozporządzenie Ministra Energii z 28 listopada 2019 r. (BHP przy urządzeniach energetycznych), Rozporządzenie Ministra Gospodarki z 4 listopada 2007 r. (parametry jakości energii), Ustawa Prawo Budowlane art. 62 i 62a (kontrole okresowe). Polskie normy publikowane przez Polski Komitet Normalizacyjny: pkn.pl. Dziennik Ustaw: dziennikustaw.gov.pl.
