Uziemienie instalacji elektrycznej w domu jednorodzinnym 2025

Wyobraź sobie dom, twoje królestwo, azyl. Właśnie tam, w zaciszu domowego ogniska, niewidzialny bohater – uziemienie instalacji elektrycznej w domu jednorodzinnym – codziennie czuwa nad Twoim bezpieczeństwem. W skrócie, to system, który ma za zadanie odprowadzić niebezpieczne ładunki elektryczne do ziemi, chroniąc przed porażeniem i pożarem. Bez tego niezauważalnego, lecz absolutnie fundamentalnego elementu, życie w naszych elektryfikowanych domach byłoby po prostu ryzykowne. Kto by pomyślał, że coś tak prozaicznego może mieć tak kluczowe znaczenie?

• Znaczenie i zasady działania uziemienia w instalacji domowej
• Rodzaje uziomów: naturalne i sztuczne – który wybrać do domu?
• Głębokość i odległość uziomu od budynku: kluczowe parametry instalacji
• Materiały do wykonania uziemienia: trwałość na lata
• Q&A

Zapewnienie prawidłowego funkcjonowania instalacji elektrycznej w domu to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa. Badania i analizy przypadków awarii oraz ich konsekwencji wyraźnie wskazują na ogromną rolę uziemienia. Wśród przypadków porażeń prądem elektrycznym, często brakuje prawidłowego uziemienia lub jest ono wadliwie wykonane. To prowadzi do wniosku, że systematyczne podejście do instalacji uziemiającej jest niezbywalne. Analiza statystyczna uszkodzeń urządzeń elektrycznych wykazuje, że znaczący odsetek problemów wynika z braku skutecznej ścieżki odprowadzenia ładunków, co prowadzi do przegrzewania, a nawet zapłonu.

Kluczowe w tej analizie jest zrozumienie, że nie ma "dobrego" uziemienia bez spełnienia określonych norm i parametrów technicznych. Oto zbiór danych dotyczących najczęstszych przyczyn awarii systemów elektrycznych, które uwzględniają brak lub wadliwe uziemienie:

Tabela jasno pokazuje, jak istotne jest poprawne wykonanie uziemienia, nie tylko dla ochrony życia, ale i mienia. Koszty związane z naprawami po awarii lub co gorsza, pożarze, są niewspółmiernie wyższe niż inwestycja w solidne uziemienie. Zatem, oszczędzanie na tym etapie budowy to prosta droga do finansowych strat i potencjalnych tragedii. To trochę jak gra w rosyjską ruletkę, tylko z większymi stawkami i bardziej dotkliwymi konsekwencjami.

Zobacz także: Jak wykonać uziemienie instalacji elektrycznej

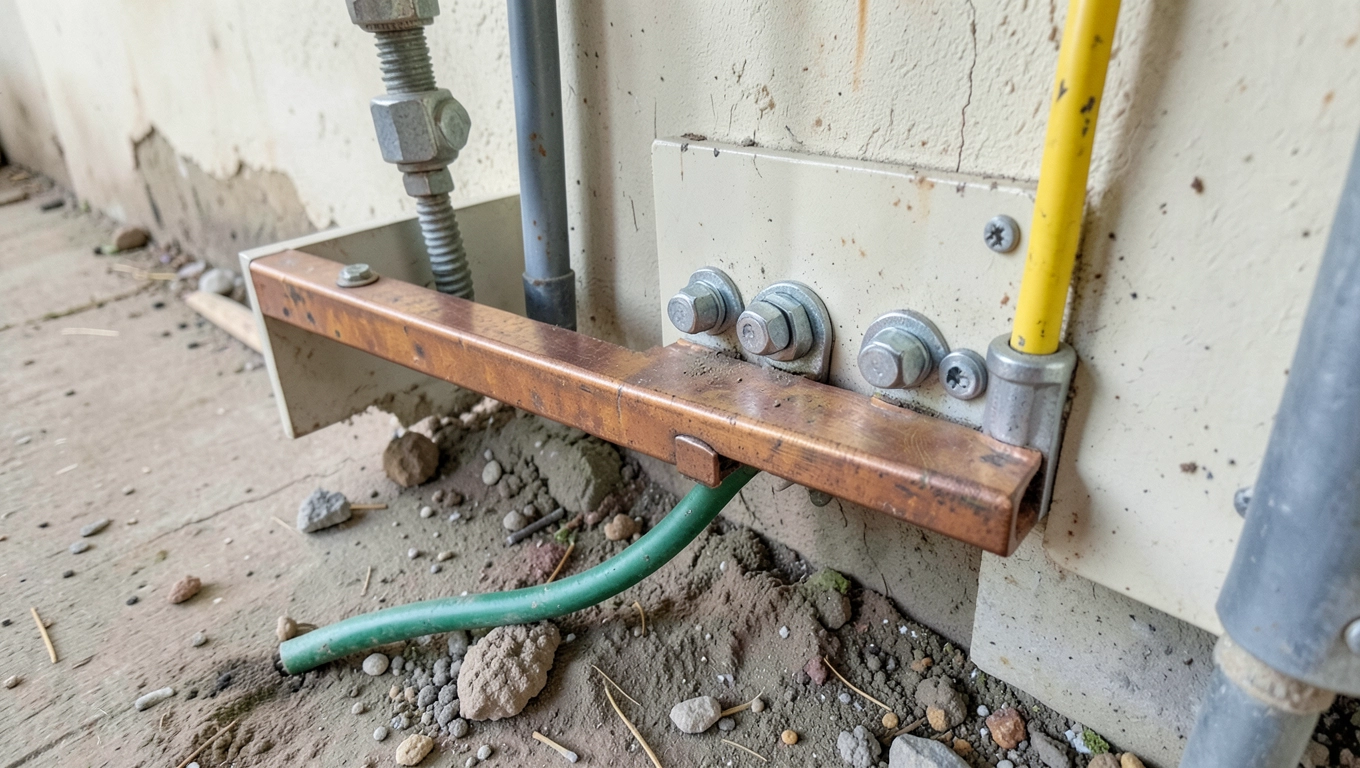

Znaczenie i zasady działania uziemienia w instalacji domowej

W naszym codziennym życiu, otoczeni elektroniką i urządzeniami zasilanymi prądem, często nie zdajemy sobie sprawy z tego, co naprawdę chroni nas przed niewidzialnym niebezpieczeństwem. Uziemienie, ten tajemniczy trzeci przewód, to fundamentalny element każdej nowoczesnej instalacji elektrycznej. Jego rola wykracza daleko poza zwykłą formalność, będąc de facto tarczą ochronną przed potencjalnie śmiertelnymi zagrożeniami, takimi jak porażenie prądem czy pożar.

W momencie, gdy dochodzi do uszkodzenia izolacji przewodu elektrycznego w urządzeniu, na jego obudowie może pojawić się napięcie. Bez uziemienia, dotknięcie takiego sprzętu może doprowadzić do porażenia elektrycznego, często o tragicznych skutkach. To właśnie tutaj wkracza do akcji system uziemiający: dzięki niemu prąd zwarciowy, zamiast przepłynąć przez nasze ciało, bezpiecznie odprowadzany jest do ziemi. Uziemienie, będące swoistym "awaryjnym korytarzem" dla niekontrolowanego prądu, przekierowuje nadmiar energii wprost do gruntu, gdzie ulega rozproszeniu, nie czyniąc nikomu krzywdy.

Zgodnie z obowiązującymi normami budowlanymi i przepisami prawa, każdy nowy budynek mieszkalny w Polsce, szczególnie ten wyposażony w rozbudowaną instalację RTV i AGD, musi posiadać prawidłowo wykonane uziemienie. Projektowanie i montaż instalacji elektrycznej z uwzględnieniem tego aspektu powinno być priorytetem już na wczesnym etapie budowy. Należy zadbać o to, aby wykonawcy posiadali odpowiednie kwalifikacje i doświadczenie w realizacji tego typu systemów ochronnych.

Kiedy mówimy o uziemieniu, musimy zrozumieć, że nie jest to pojedynczy element, a cały system. Składa się on z szeregu komponentów, takich jak uziom, przewód uziemiający, główna szyna uziemiająca oraz przewody ochronne PE, które biegną równolegle z przewodami fazowymi i neutralnymi. Taka pięcioelementowa konstrukcja tworzy spójną i niezawodną sieć bezpieczeństwa, która nie tylko chroni przed porażeniem, ale również stanowi kluczowy element ochrony odgromowej i przeciwpożarowej. To tak, jakby Twój dom miał własnego strażnika, który jest zawsze na posterunku.

Norma PN-HD 60364, szczegółowo regulująca kwestie instalacji elektrycznej w domu jednorodzinnym, jasno określa wymogi dotyczące rezystancji uziemienia. Im niższa rezystancja, tym skuteczniej prąd może być odprowadzony do ziemi. Zazwyczaj dla obiektów mieszkalnych rezystancja uziemienia nie powinna przekraczać wartości 10 Ohm. Regularne pomiary tej rezystancji, najlepiej wykonywane przez doświadczonego elektryka, są kluczowe dla utrzymania bezpieczeństwa na przestrzeni lat. Brak dbałości o ten parametr to proszenie się o kłopoty.

Rodzaje uziomów: naturalne i sztuczne – który wybrać do domu?

Wybór odpowiedniego rodzaju uziomu to jedna z kluczowych decyzji podczas projektowania i budowy uziemienia instalacji elektrycznej w domu jednorodzinnym. Generalnie wyróżniamy dwa główne typy: uziomy naturalne oraz uziomy sztuczne. Każdy z nich ma swoje specyficzne zastosowania, zalety i wady, a decyzja o wyborze często zależy od warunków gruntowych, budżetu oraz dostępności istniejących elementów.

Uziomy naturalne to nic innego jak istniejące metalowe elementy konstrukcyjne, które mogą służyć jako skuteczne przewodniki prądu do ziemi. Do tej kategorii zaliczamy między innymi metalowe rury wodociągowe (pod warunkiem, że są metalowe na całej długości i nieprzerwane izolacyjnymi odcinkami), metalowe zbrojenia fundamentów, czy nawet stalowe elementy konstrukcyjne budynku, które mają dobry kontakt z gruntem. Wykorzystanie uziomów naturalnych jest często ekonomiczne, ponieważ nie wymaga dodatkowych prac ziemnych czy zakupu nowych materiałów. Ważne jest jednak, aby sprawdzić ciągłość elektryczną tych elementów i upewnić się, że ich rezystancja spełnia wymagane normy.

Jeśli chodzi o zbrojenia fundamentów, to jest to jedno z najskuteczniejszych rozwiązań dla nowych budynków. Zbrojenia, będące pod betonem w bezpośrednim kontakcie z ziemią, tworzą dużą powierzchnię styku, co zapewnia niską rezystancję. Taki uziom fundamentowy, znany również jako uziom otokowy, musi być jednak zaprojektowany i wykonany z najwyższą starannością, a jego poszczególne elementy (pręty zbrojeniowe) muszą być ze sobą odpowiednio połączone spawami lub zaciskami, aby zapewnić ciągłość elektryczną. W przeciwnym razie to, co miało być solidnym uziomem, okaże się niczym więcej jak drogą atrapą.

Drugi typ to uziomy sztuczne, projektowane i wykonywane specjalnie w celu realizacji funkcji uziemienia. W tej kategorii najczęściej spotyka się uziomy pionowe (szpilkowe) i poziome (paskowe). Uziomy pionowe to pręty stalowe ocynkowane lub miedziane, wbijane w grunt na odpowiednią głębokość. Ich zaletą jest to, że zajmują mało miejsca i mogą być stosowane w miejscach, gdzie przestrzeń jest ograniczona. Najczęściej spotykane są uziomy prętowe o długości 3-6 metrów, które łączy się szeregowo w celu osiągnięcia wymaganej rezystancji. Czasem potrzebne są trzy, a czasem osiem prętów – wszystko zależy od wilgotności i przewodności gruntu.

Uziomy poziome, znane również jako uziomy otokowe (jeśli biegną wokół fundamentów), to płaskowniki stalowe ocynkowane lub bednarki miedziane, układane poziomo w gruncie na odpowiedniej głębokości. Są one skuteczne na dużych powierzchniach, zwłaszcza w gruntach o dużej rezystywności. Wybór między uziomem pionowym a poziomym często zależy od lokalnych warunków gruntowych i możliwości wykonawczych. W przypadku piaszczystego, suchego gruntu, konieczne może być wykonanie znacznie dłuższego uziomu pionowego lub rozłożenie szerszej sieci uziomu poziomego, aby osiągnąć odpowiednią rezystancję. Czasem to prawdziwa inżynierska łamigłówka.

Kwestia, który rodzaj uziomu wybrać, nie ma jednej prostej odpowiedzi. Idealne rozwiązanie to często hybryda – połączenie uziomów naturalnych, takich jak zbrojenia fundamentowe, z uzupełniającymi uziomami sztucznymi. Przed podjęciem decyzji, zawsze warto skonsultować się z doświadczonym projektantem instalacji elektrycznych, który na podstawie warunków gruntowych (rezystywności gruntu) i lokalnych przepisów pomoże wybrać najbardziej efektywne i bezpieczne rozwiązanie. Pamiętaj, że oszczędność na uziemieniu to oszczędność na własnym bezpieczeństwie, a to w końcu twój dom i twoja rodzina.

Głębokość i odległość uziomu od budynku: kluczowe parametry instalacji

Projektowanie uziemienia instalacji elektrycznej w domu jednorodzinnym wymaga precyzyjnego uwzględnienia wielu czynników, z których dwa są absolutnie kluczowe: głębokość, na jakiej zostanie ułożony lub wbity uziom, oraz jego odległość od budynku. To nie są bynajmniej parametry, które można potraktować pobieżnie. Prawidłowe wartości tych parametrów mają bezpośredni wpływ na skuteczność działania całego systemu uziemiającego, a tym samym na bezpieczeństwo mieszkańców i trwałość urządzeń elektrycznych.

Zacznijmy od głębokości. Przyjęta norma dla uziomów poziomych (paskowych lub bednarkowych) zakłada, że powinny one być ułożone na głębokości od 60 do 70 centymetrów poniżej poziomu gruntu. Dlaczego właśnie ta głębokość? Powód jest prozaiczny, a zarazem fundamentalny: wilgotność. Grunt na tej głębokości jest znacznie bardziej stabilny pod względem wilgotności i temperatury niż na powierzchni. Zimą, kiedy temperatura spada poniżej zera, górna warstwa ziemi zamarza, drastycznie zwiększając rezystywność. Na głębokości 60-70 cm ryzyko zamarznięcia gruntu jest minimalne, co zapewnia stabilną rezystancję uziemienia przez cały rok. To klucz do jego niezawodności. Nie chcesz przecież, by Twoje uziemienie "wzięło sobie wolne" zimą, prawda?

Inaczej sprawa wygląda w przypadku uziomów pionowych (szpilkowych). Ich głębokość zależy przede wszystkim od długości zastosowanych prętów, które zazwyczaj mają od 1,5 do 6 metrów. Cel jest ten sam: dotarcie do warstw gruntu o stabilnej i niskiej rezystywności. W niektórych, bardzo specyficznych warunkach gruntowych, gdzie płytko zalegają skały lub bardzo suchy piasek, konieczne może być wbijanie prętów na jeszcze większą głębokość, nawet kilkanaście metrów, lub stosowanie kilku połączonych ze sobą uziomów. To pokazuje, że każdy grunt jest inny i wymaga indywidualnego podejścia – nie ma tutaj miejsca na "uniwersalne" rozwiązania, które po prostu nie działają w trudnych warunkach.

Przejdźmy do drugiego, równie ważnego parametru: odległości uziomu od budynku. Zasada jest prosta: uziom poziomy, zwłaszcza uziom otokowy (paskowy), powinien być ułożony w odległości nieprzekraczającej 1 metra od fundamentów budynku. Dlaczego ta odległość jest tak istotna? Ma to związek z efektywnością odprowadzania ładunków do ziemi, a także z unikaniem wpływu wilgoci z fundamentów na działanie uziomu. Minimalizuje to ryzyko lokalnych oddziaływań, które mogłyby negatywnie wpłynąć na rezystancję uziemienia. Dodatkowo, ta odległość ułatwia późniejsze prace serwisowe i pomiary.

W przypadku uziomów pionowych, zaleca się umieszczanie ich w odległości od 1 do 3 metrów od ściany budynku, jednak zawsze z uwzględnieniem warunków gruntowych i potencjalnych przyszłych prac ziemnych w okolicy. Ważne jest, aby lokalizacja uziomu nie kolidowała z innymi instalacjami podziemnymi, takimi jak rury wodociągowe czy kanalizacyjne, oraz aby był on łatwo dostępny do ewentualnych przeglądów i pomiarów. Pamiętaj, że chociaż uziom ma być niewidzialny, nie oznacza to, że powinien być niemożliwy do zlokalizowania – musi być on zaznaczony w dokumentacji technicznej, żeby nikt nie pokusił się o wbicie w niego łopaty.

Zignorowanie tych wytycznych dotyczących głębokości i odległości to proszenie się o kłopoty. Niewłaściwie umieszczony uziom może nie działać skutecznie, co w sytuacji przepięcia lub zwarcia stwarza realne zagrożenie. To trochę jak budowanie domu na piasku: może i wygląda solidnie, ale tylko do czasu, gdy przyjdzie burza. Prawidłowe uziemienie to inwestycja w bezpieczeństwo, która powinna być traktowana z najwyższą powagą.

Materiały do wykonania uziemienia: trwałość na lata

Kiedy mówimy o uziemieniu instalacji elektrycznej w domu jednorodzinnym, materiały, z których jest ono wykonane, odgrywają równie kluczową rolę, co jego głębokość czy odległość od budynku. W końcu co z tego, że uziom będzie perfekcyjnie ulokowany, jeśli po kilku latach ulegnie korozji i przestanie spełniać swoje funkcje? Wybór odpowiednich materiałów to gwarancja trwałości, a co za tym idzie, nieprzerwanej ochrony przez długie, długie lata – nawet do stu, jak zapewniają producenci topowych rozwiązań.

Najczęściej do produkcji uziomów stosuje się stal ocynkowaną, miedź, a także stal nierdzewną lub kwasoodporną. Każdy z tych materiałów ma swoje unikalne właściwości i zastosowania, a ich wybór zależy od wielu czynników, w tym od agresywności gruntu (np. zasolenia, poziomu pH), wilgotności, a także oczywiście od budżetu. Pamiętajmy, że na materiałach ochronnych nie powinno się oszczędzać. To jak kupowanie najtańszych opon do sportowego samochodu – pozorna oszczędność, która może kosztować życie.

Stal ocynkowana to najpopularniejszy i najbardziej ekonomiczny wybór. Pręty, płaskowniki i bednarki stalowe są pokrywane warstwą cynku, która chroni je przed korozją. Taki ocynk, wykonany metodą ogniową, jest trwały i zapewnia wystarczającą ochronę na wiele lat. W zależności od grubości warstwy cynku, można spodziewać się żywotności rzędu 20-50 lat w typowych warunkach gruntowych. Cena ocynkowanego pręta uziemiającego o długości 3 metrów może wynosić około 80-150 złotych, a bednarki ocynkowanej około 10-20 złotych za metr bieżący. To rozsądna cena za spokój ducha.

Miedź jest zdecydowanie bardziej szlachetnym, a co za tym idzie – droższym materiałem. Jej główną zaletą jest doskonała przewodność elektryczna oraz wyjątkowa odporność na korozję, zwłaszcza w agresywnych środowiskach gruntowych. Uziomy miedziane są praktycznie niezniszczalne w ziemi i mogą służyć przez ponad 100 lat bez utraty swoich właściwości. Często wykorzystuje się je w miejscach o wysokiej wilgotności, terenach poprzemysłowych lub tam, gdzie wymagana jest maksymalna niezawodność. Cena pręta miedzianego o długości 3 metrów może oscylować w granicach 300-600 złotych, a bednarki miedzianej 30-70 złotych za metr. Jak widać, miedź to Mercedes wśród materiałów na uziemienie – jakość ma swoją cenę.

Najwyższą półkę stanowią uziomy wykonane ze stali nierdzewnej lub kwasoodpornej. Są one wybierane do zastosowań ekstremalnych, np. w środowiskach o bardzo wysokiej agresywności chemicznej, gdzie nawet miedź mogłaby ulec korozji. Materiały te charakteryzują się niemal nieograniczoną żywotnością i odpornością na wszelkie niekorzystne czynniki zewnętrzne. Ze względu na wysoką cenę, rzadko są stosowane w standardowych instalacjach domowych, ale w specyficznych przypadkach są absolutnie niezastąpione. Można je traktować jako "pancernik" w dziedzinie uziemień – absolutnie niezniszczalne.

Oprócz samego materiału prętów czy płaskowników, równie istotne jest zwrócenie uwagi na złączki, zaciski i akcesoria stosowane do połączeń. Powinny być one wykonane z materiałów kompatybilnych z uziomem (aby uniknąć korozji elektrochemicznej) i odporne na wilgoć oraz korozję. Zazwyczaj stosuje się zaciski ze stali nierdzewnej lub mosiądzu. Każde połączenie musi być solidne, pewne i wykonane zgodnie z normami, ponieważ to właśnie w miejscach połączeń często dochodzi do największych problemów, zwłaszcza jeśli są one kiepskiej jakości.

Podsumowując, wybór materiałów do wykonania uziemienia instalacji elektrycznej w domu jednorodzinnym nie jest tylko kwestią estetyki, ale przede wszystkim funkcjonalności i bezpieczeństwa. Warto zainwestować w materiały dobrej jakości, nawet jeśli wiąże się to z nieco wyższymi początkowymi kosztami. Taka inwestycja zwraca się wielokrotnie, gwarantując niezawodność systemu uziemiającego przez wiele dekad, chroniąc Twój dom i Twoją rodzinę. Bo bezpieczeństwo to przecież coś, na czym nie warto oszczędzać.

Q&A

Czym jest uziemienie i dlaczego jest tak ważne w domu jednorodzinnym?

Uziemienie to przewód ochronny, który bezpiecznie odprowadza nadmiar ładunków elektrycznych do ziemi. Jest kluczowe w domu jednorodzinnym, ponieważ chroni przed porażeniem prądem w przypadku uszkodzenia izolacji urządzeń elektrycznych oraz stanowi ważny element ochrony odgromowej i przeciwpożarowej. To niewidzialny anioł stróż Twojej instalacji.

Jakie są główne rodzaje uziomów i który wybrać do domu?

Wyróżniamy uziomy naturalne (np. zbrojenie fundamentów, metalowe rury) oraz sztuczne (pręty lub płaskowniki wbijane/układane w ziemi). Wybór zależy od warunków gruntowych i możliwości budowlanych. Najczęściej w domach jednorodzinnych stosuje się uziomy fundamentowe (naturalne) uzupełniane sztucznymi (prętowymi), co daje najbardziej efektywne rozwiązanie.

Na jakiej głębokości i w jakiej odległości od budynku powinno być wykonane uziemienie?

Uziomy poziome (paskowe) powinny być ułożone na głębokości 60-70 cm, aby zapewnić stabilną wilgotność gruntu. Odległość uziomu od budynku powinna nie przekraczać 1 metra. Dla uziomów pionowych (szpilkowych) głębokość zależy od długości prętów, często do kilku metrów, a odległość od 1 do 3 metrów od ściany budynku, zależnie od warunków gruntowych i lokalizacji.

Jakie materiały są najlepsze do wykonania uziemienia i dlaczego?

Najczęściej stosuje się stal ocynkowaną (najbardziej ekonomiczna), miedź (najlepsza przewodność i odporność na korozję, długa żywotność do ponad 100 lat) oraz stal nierdzewną/kwasoodporną (najwyższa odporność na agresywne środowiska, praktycznie nieograniczona żywotność). Wybór zależy od budżetu i agresywności gruntu; warto postawić na trwałość i bezpieczeństwo.

Czy regularne przeglądy uziemienia są konieczne?

Tak, regularne przeglądy i pomiary rezystancji uziemienia, wykonywane przez wykwalifikowanego elektryka, są absolutnie konieczne. Pomagają one upewnić się, że uziemienie wciąż działa skutecznie i spełnia normy. Zaleca się wykonywanie pomiarów co najmniej raz na 5 lat, a także po każdych większych pracach budowlanych lub uszkodzeniach instalacji. To jak przegląd techniczny Twojego samochodu – zapewnia bezpieczeństwo i bezproblemowe działanie.
