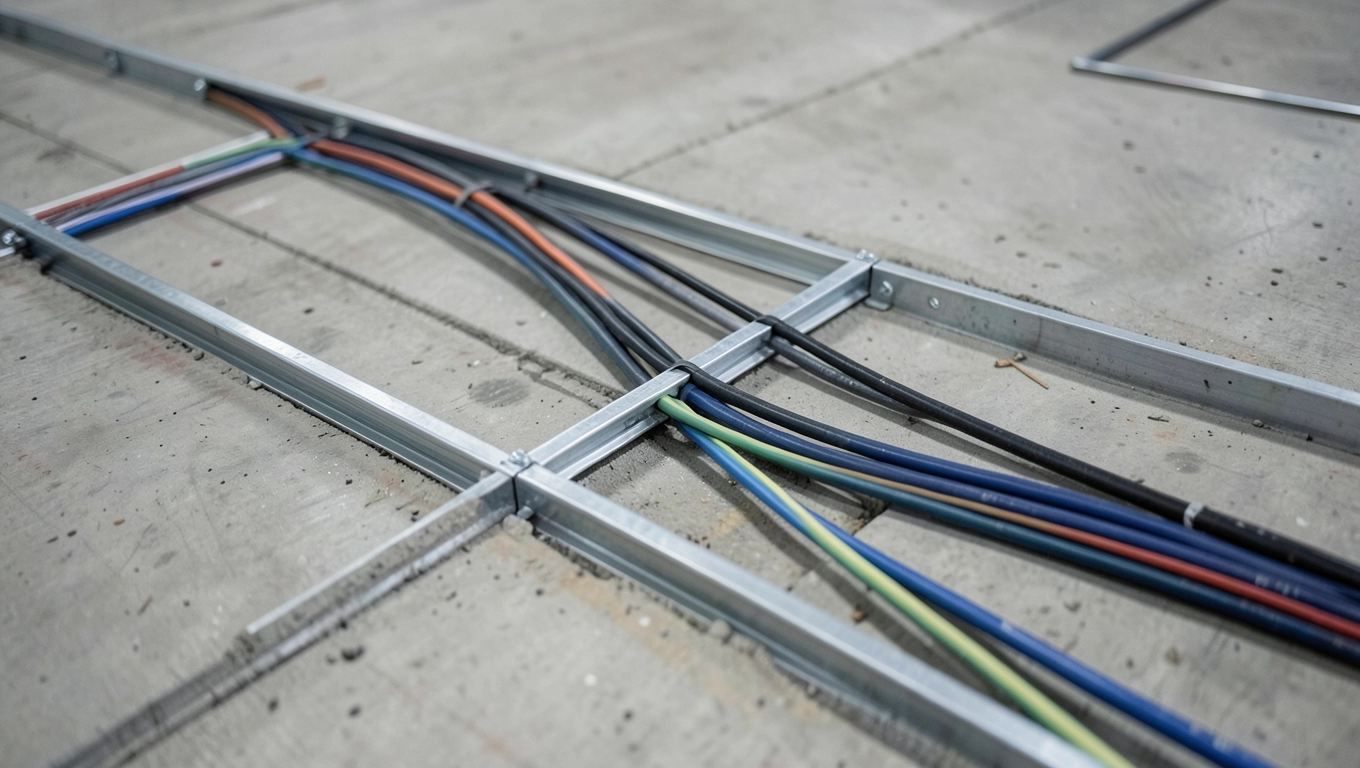

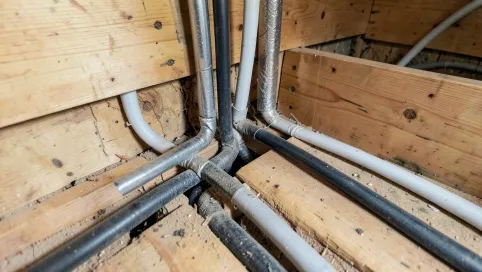

Instalacja elektryczna w korytkach na podłodze – co musisz wiedzieć?

Głębokość kabli elektrycznych w podłodze normy i wymogi prawne

Przepisy nie pozostawiają tu pola do interpretacji: minimalna głębokość kabli elektrycznych w podłodze wynosi 50 mm od górnej krawędzi rury lub korytka do poziomu docelowej posadzki. Taki zapis znajdziesz w Rozporządzeniu Ministra Infrastruktury z 12 kwietnia 2002 roku (Dz.U. 2002 nr 75, poz. 690) oraz w normie PN-HD 60364-5-52. Warstwa betonu lub wylewki samopoziomującej pełni wtedy podwójną funkcję: mechanicznie chroni przewody przed naciskiem mebli i obciążeniem do 1500 N na punkt, a jednocześnie rozprasza ciepło emitowane przez przewody, zapobiegając ich przegrzewaniu. Płytsze prowadzenie kabli grozi trwałym odkształceniem izolacji pod wpływem cyklicznego nacisku.

• Głębokość kabli elektrycznych w podłodze normy i wymogi prawne
• Typy kanałów podłogowych porównanie i kiedy ich nie stosować
• Instalacja elektryczna w podłodze a ogrzewanie podłogowe jak pogodzić oba systemy
• Elektryka podłogowa w łazience strefy, wymagania IP i bezpieczeństwo
• Krok po kroku od projektu do odbioru
• Najczęstsze błędy wykonawców, które kosztują tysiące złotych

Drugim filarem jest dobór klasy ochrony przewodu. W korytkach podłogowych stosuje się wyłącznie kable typu YDYp, YKY lub przewody w powłoce XLPE o napięciu znamionowym 450/750 V. Ich izolacja wytrzymuje temperaturę do 90°C, co ma znaczenie przy sąsiedztwie rur z ciepłą wodą użytkową. W praktyce elektrycy zostawiają też 20-30 mm luzu wokół kabla wypełnionego masą szpachlową, bo suchy beton przy dużych wahaniach temperatury potrafi pęknąć i odsłonić przewód.

Kto może wykonać instalację elektryczną w podłodze?

Polskie prawo wymaga, aby instalację elektryczną w budynku mieszkalnym wykonywała osoba z uprawnieniami SEP grupy 1 (eksploatacja i dozór) lub grupy 2 (pomiary). Bez tego dokumentu inwestor nie otrzyma protokołu odbioru, a ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru. Uprawnienia potwierdzają, że wykonawca zna normę PN-HD 60364, potrafi obliczyć spadki napięcia i dobrać zabezpieczenie różnicowoprądowe o prądzie 30 mA dla obwodów podłogowych.

Typy kanałów podłogowych porównanie i kiedy ich nie stosować

Rynek oferuje cztery główne rozwiązania, a wybór zależy od tego, czy planujesz remont z zerwaniem posadzki, czy szukasz systemu do nowego budynku w stanie surowym.

Kanały zalewane sprawdzają się w nowym budownictwie, ale w mieszkaniu z gotową wylewką ich montaż oznaczałby kucie od zera. Z kolei podłogi podniesione w prywatnym domu jednorodzinnym to przerost formy nad treścią. Ich nośność 800-1500 kg/m² i cena przekraczająca 400 PLN/m² uzasadniona jest tylko wtedy, gdy pod posadzką musi zmieścić się nie tylko elektryka, ale też wentylacja i okablowanie strukturalne w dużej skali.

Kanały elektryczne w podłodze cena realne widełki rynkowe

Koszt samego materiału (korytka, pokrywy, łączniki) to 35-60 PLN/m² w przypadku PVC i 90-140 PLN/m² dla stali ocynkowanej. Robocizna razem z pomiarami odbiorowymi podnosi cenę o kolejne 80-130 PLN/m². W przeliczeniu na przeciętne mieszkanie 60 m² inwestor zapłaci 7-14 tysięcy PLN za kompletny system podłogowy, podczas gdy tradycyjne kucie bruzd w ścianach to koszt 4-6 tysięcy PLN, lecz bez możliwości późniejszej rekonfiguracji.

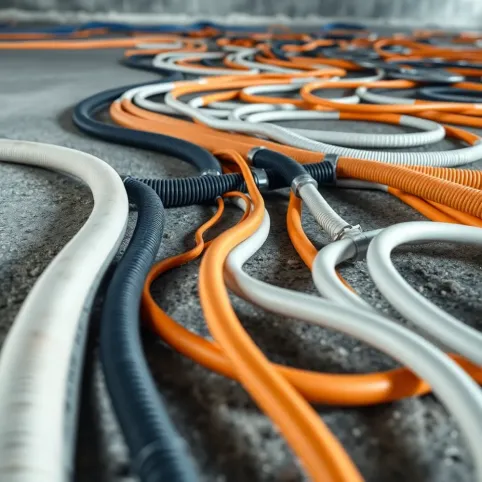

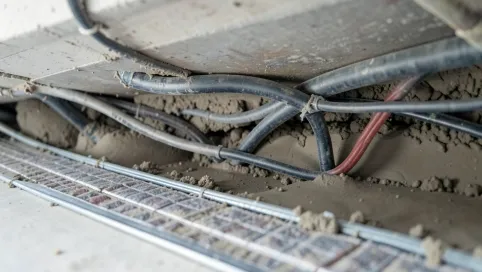

Instalacja elektryczna w podłodze a ogrzewanie podłogowe jak pogodzić oba systemy

Największą zaletą kanałów podłogowych jest to, że można w nich poprowadzić zarówno przewody zasilające, jak i rurki z czynnikiem grzewczym. Warunkiem jest zachowanie ściśle określonej kolejności warstw, bo inaczej ciepło z maty grzewczej będzie nierównomiernie ogrzewać kable i skróci ich żywotność.

Prawidłowa kolejność montażu

Na wyrównany strop układa się najpierw korytka elektryczne z kablami, zalewa wylewką samopoziomującą na grubość 50-60 mm i czeka do pełnego wiązania (zwykle 7-14 dni). Dopiero na tak utwardzoną powierzchnię rozkłada się folię grzewczą lub matę kapilarną, przykrywa paroizolacją z folii PE 0,2 mm i montuje panele SPC lub deski warstwowe. Taki układ zapewnia, że kable elektryczne są odprowadzane od maty grzewczej przez pełną grubość wylewki, co obniża temperaturę roboczą izolacji o 12-18°C w porównaniu z montażem bezpośrednio pod folią.

Termostat podłogowy z czujnikiem NTC montuje się w tulei ochronnej w warstwie wylewki. Dzięki temu odczyt temperatury jest wiarygodny, a sam czujnik można wymienić bez kucia posadzki. Połączenie termostatu z obwodem elektrycznym wykonuje się przewodem YDY 3×1,5 mm² poprowadzonym w osobnym kanale, aby zakłócenia napięciowe z obwodu grzewczego nie wpływały na pracę sterownika.

Łączenie termostatu z instalacją podłogową

W praktyce najlepiej sprawdza się schemat gwiazdy: termostat jako punkt centralny, a od niego odchodzą oddzielne obwody do czujników temperatury, pompy obiegowej i zaworu strefowego. Każdy obwód zabezpiecza się wyłącznikiem nadprądowym B16A oraz wyłącznikiem różnicowoprądowym 30 mA. Taki rozdział pozwala wyłączyć ogrzewanie bez odcinania oświetlenia i odwrotnie, co ułatwia diagnostykę usterek.

Elektryka podłogowa w łazience strefy, wymagania IP i bezpieczeństwo

Łazienka to jedyny pomieszczenie w domu, gdzie obowiązuje podział na cztery strefy ochronne (0-3). Ignorowanie tego podziału to najczęstsza przyczyna porażeń prądem w mokrych pomieszczeniach. Mapa stref wygląda następująco:

• Strefa 0 wnętrze wanny lub brodzika. Wymagane urządzenia o stopniu ochrony minimum IPX7 (zanurzenie do 1 m).
• Strefa 1 przestrzeń nad wanną do wysokości 2,25 m. Dopuszczone oprawy IPX4 lub wyższe, zasilane napięciem SELV 12 V.
• Strefa 2 pas 60 cm wokół wanny i do 2,25 m wysokości. Wymagane IPX4, gniazda tylko SELV.
• Strefa 3 reszta pomieszczenia. Standardowe IPX1 wystarcza, ale zaleca się IPX4 ze względu na wilgoć.

W praktyce kanały podłogowe w łazience prowadzi się wyłącznie poza strefą 0 i 1, czyli minimum 60 cm od krawędzi wanny. Kable w powłoce XLPE wytrzymują krótkotrwały kontakt z wodą, ale połączenia hermetyczne w puszkach rozgałęźnych muszą mieć klasę IP68. Inwestorzy często lekceważą ten wymóg, montując puszki standardowe IP55, które po 3-4 latach w pomieszczeniu mokrym tracą szczelność na skutek korozji uszczelek.

Wyłączniki różnicowoprądowe i uziemienie

Każdy obwód podłogowy w łazience chroni się wyłącznikiem różnicowoprądowym (RCD) o prądzie znamionowym 30 mA i czasie zadziałania poniżej 40 ms. Mechanizm działania jest prosty: RCD porównuje prąd płynący w przewodzie fazowym i neutralnym. Gdy różnica przekroczy 30 mA (czyli prąd „ucieka" przez ciało człowieka do ziemi), styk otwiera się w ułamku sekundy. Bez RCD nawet drobna usterka izolacji przy mokrej podłodze może zakończyć się śmiertelnym porażeniem.

Krok po kroku od projektu do odbioru

Checklist projektowy

• Określ moc szczytową każdego obwodu (zwykle 2-3 kW na pokój).
• Rozrysuj trasę kanałów z zachowaniem 100 mm odstępu od rur wodnych i kanałów wentylacyjnych.
• Dobierz przekroje kabli: 1,5 mm² dla oświetlenia, 2,5 mm² dla gniazdek, 4 mm² dla kuchni i łazienki.
• Zaplanuj lokalizację rozdzielni głównej z dostępem do 70 cm wolnej przestrzeni przed nią.
• Uwzględnij strefy 0-3 w łazienkach i kuchni.

Checklist wykonawczy

• Sprawdź, czy kanały nie krzyżują się pod kątem ostrym (zalecane 90°).
• Zamocuj korytka do podłoża kotwami co 600 mm, aby wylewka ich nie wypchnęła.
• Oznacz każdy obwód taśmą kolorową i zachowaj schemat na elewacji rozdzielni.
• Po montażu wykonaj pomiary rezystancji izolacji i ciągłości przewodu ochronnego.
• Udokumentuj trasy zdjęciami przed zalaniem wylewki.

Checklist odbiorowy

• Protokół pomiarów ochronnych podpisany przez osobę z uprawnieniami SEP.
• Schemat rozdzielni w widocznym miejscu.
• Schemat tras kablowych w wersji papierowej lub cyfrowej.
• Karta gwarancyjna kanałów z terminem przeglądu (5 lat).
• Instrukcja użytkowania wyłączników RCD dla domowników.

Najczęstsze błędy wykonawców, które kosztują tysiące złotych

Pierwszy grzech to prowadzenie kabli bezpośrednio w wylewce bez korytek. Beton wchodzi wtedy w reakcję z PVC izolacji i po 8-12 latach kruszeje, odsłaniając żyły. Drugi błąd to krzyżowanie obwodów pod kątem 30-45° zamiast 90°. Skrzyżowanie pod ostrym kątem tworzy punkt, w którym wylewka nie wypełnia szczelnie i powstaje pustka powietrzna. Pod obciążeniem mebli taka pustka zapada się i powstaje pęknięcie widoczne na parkiecie. Trzeci, najdroższy w naprawie, to brak przepustów w dylatacjach. Beton pracuje pod wpływem temperatury i wilgoci, a kabel sztywno zamocowany w szczelinie dylatacyjnej pęka po 3-5 sezonach grzewczych.

Instalacja elektryczna w korytkach na podłodze to rozwiązanie bezpieczniejsze od tradycyjnych bruzd ściennych, gdy projekt uwzględnia normę PN-HD 60364 i rozporządzenie z 2002 roku. Najważniejsze trzy zasady to: głębokość minimum 50 mm, ochrona RCD 30 mA na każdym obwodzie, oraz ścisła separacja od maty grzewczej przez pełną warstwę wylewki. Inwestor, który dopilnuje tych trzech punktów i zatrudni wykonawcę z aktualnymi uprawnieniami SEP, zyskuje system, który przetrwa 30-40 lat bez większych interwencji serwisowych. Przed podpisaniem umowy warto poprosić wykonawcę o numery świadectw kwalifikacyjnych i przykłady protokołów pomiarowych z ostatnich realizacji, aby mieć pewność, że teoria przekłada się na praktykę.

Źródła i akty prawne: Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75, poz. 690 z późn. zm.), norma PN-HD 60364-5-52, norma PN-EN 50173, Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 1997 nr 129, poz. 844). Strona referencyjna: isap.sejm.gov.pl, pkn.pl.
