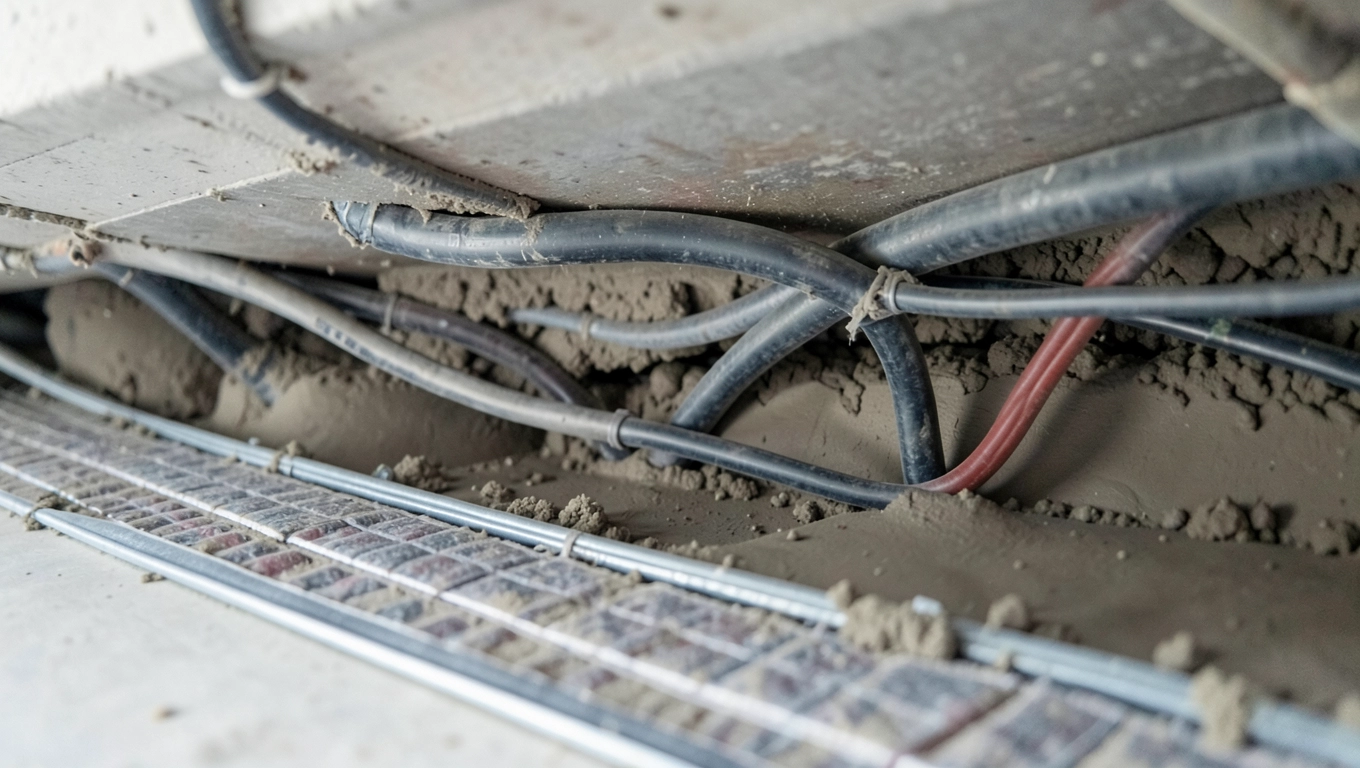

Instalacja elektryczna w podłodze a ogrzewanie podłogowe – jak położyć kable, żeby nie zniszczyć folii grzewczej?

Planujesz ogrzewanie podłogowe i nowoczesne gniazdka w posadzce, ale boisz się, że źle poprowadzone kable elektryczne w podłodze z ogrzewaniem podłogowym zmuszą Cię za dwa lata do kosztownego kucia? Słusznie, bo ten temat kryje więcej pułapek, niż pokazują pierwsze trzy wyniki w wyszukiwarce, a błędy popełnione na etapie wylewki kosztują pięciocyfrowo.

• Głębokość kabli w wylewce i minimalne odstępy od maty grzewczej
• Kanały kablowe w podłodze który typ wybrać do ogrzewania podłogowego?
• Dobór kabli, peszel i przekrojów w podłodze z ogrzewaniem
• Dokumentacja, przeglądy i konsekwencje braku papierów
• Przykład z życia mieszkanie 60 m² z czterema obwodami
• Checklist inwestora 10 punktów przed rozpoczęciem prac

Głębokość kabli w wylewce i minimalne odstępy od maty grzewczej

Przepisy nie pozostawiają w tej kwestii pola do negocjacji. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.) wymaga, aby przewody elektryczne umieszczone w podłodze znajdowały się minimum 50 mm pod powierzchnią warstwy wykończeniowej. Ten zapis nie jest przypadkowy, bo chroni kable przed uszkodzeniami mechanicznymi i obciążeniem do 1500 N, jakie może wystąpić w strefach użytkowych mieszkania.

Drugą stroną medalu jest ogrzewanie podłogowe, którego kabel grzewczy lub mata musi leżeć w warstwie 30-50 mm poniżej posadzki. To oznacza fizyczną bliskość dwóch instalacji w tej samej płycie wylewki. Aby uniknąć przegrzewania przewodów elektrycznych, obowiązuje zasada 15-20 cm odstępu między peszelami z kablami zasilającymi a pętlami maty grzewczej. Ciepło rozchodzi się promieniście, więc zbyt mała odległość powoduje, że izolacja przewodu pracuje w podwyższonej temperaturze, a to skraca jej żywotność o kilkanaście procent.

Kolejność prac ma znaczenie krytyczne i wynika wprost z fizyki budowli. Najpierw układa się przewody elektryczne w peszlach ochronnych, wykonuje dokumentację zdjęciową, potem wylewa się warstwę wyrównawczą, a dopiero na niej rozkłada matę grzewczą lub kabel grzewczy. Próba odwrócenia tej sekwencji to najczęstszy błąd wykonawców, który kończy się tym, że mata grzewcza leży na nierównym podłożu albo, co gorsza, krzyżuje się z peszelami.

Strefy wyłączne gdzie nie kłaść maty grzewczej

Mata grzewcza nigdy nie powinna przechodzić przez miejsca, w których zaplanowano gniazdka podłogowe, wyjścia na oświetlenie czy trasy peszelii. Nie chodzi tu wyłącznie o ochronę mechaniczną, lecz o prostą zależność: w strefie kontaktu ciepło generowane przez matę nie ma dokąd uciec, a zamykająca się w tym miejscu skrzynka podłogowa działa jak izolator termiczny. Skutkiem jest przegrzanie punktowe i lokalne odspajanie wylewki. Bezpieczna odległość maty od wyjścia instalacji elektrycznej wynosi minimum 10 cm po każdej stronie.

Klasa szczelności puszek podłogowych

W pomieszczeniach mokrych, czyli w łazienkach, kuchniach i pralniach, puszki podłogowe muszą spełniać klasę szczelności co najmniej IP44. Norma PN-HD 60364 w części 7 wskazuje konkretnie, że w strefach narażonych na wilgoć obudowy urządzeń podłogowych nie mogą przepuszczać wody bryzgowej. W suchych pokojach wystarczy IP20, ale różnica cenowa między tymi klasami jest minimalna, więc w całym mieszkaniu lepiej stosować IP44.

Kanały kablowe w podłodze który typ wybrać do ogrzewania podłogowego?

Wybór kanału kablowego zależy od etapu inwestycji, wysokości dostępnej wylewki i późniejszych potrzeb modernizacyjnych. Każde z czterech rozwiązań ma zupełnie inną logikę działania, dlatego poniższe porównanie uwzględnia zarówno parametry techniczne, jak i realne konsekwencje użytkowe.

Kanał zalewany wylewką sprawdza się przy budowie domu od zera, bo wylewka anhydrytowa lub cementowa i tak musi osiągnąć grubość 40-60 mm dla ogrzewania podłogowego. W tej warstwie bez problemu chowają się peszle, a jedynym ograniczeniem jest zakaz krzyżowania się kabli pod kątem 90°. Peszle układa się łukami o promieniu co najmniej 10-krotności średnicy zewnętrznej rurki, czyli najczęściej 200-250 mm. Mniejszy promień powoduje, że kabel traci możliwość wymiany bez kucia.

Kiedy NIE stosować kanału w podłodze

Kanał w podłodze to zły pomysł w pokojach z niską wylewką, czyli w remontach starych kamienic, gdzie wysokość warstwy wyrównawczej nie przekracza 25 mm. W takiej sytuacji przewody nie spełnią wymogu głębokości 50 mm, a każde kucie stropu osłabia konstrukcję. Drugim przeciwwskazaniem jest planowane w najbliższych latach podniesienie podłogi, np. przez montaż ogrzewania matami kapilarnymi, które wymagają dodatkowej warstwy.

Dobór kabli, peszel i przekrojów w podłodze z ogrzewaniem

Przekrój kabla wynika z obciążenia konkretnego obwodu, ale w praktyce podłogowej dominują trzy wartości. Dla oświetlenia stosuje się YDYp 3×1,5 mm², dla gniazdek ogólnych 3×2,5 mm², a dla kuchni, gdzie pracuje piekarnik i zmywarka, 5×2,5 mm². Te przekroje wynikają z prostego rachunku: spadek napięcia na długim obwodzie podłogowym nie może przekraczać 3% napięcia znamionowego, a to wymaga większych przekrojów niż przy instalacji ściennej.

Peszel chroni kabel przed uszkodzeniami mechanicznymi i umożliwia jego wymianę bez kucia. Średnica peszla musi być tak dobrana, aby wypełnienie nie przekraczało 40% przekroju wewnętrznego. W praktyce oznacza to, że w peszelu 20 mm mieści się jeden kabel 3×2,5 mm², a w peszelu 25 mm dwa takie kable albo jeden 5×2,5 mm². Norma PN-HD 60364-5-52 precyzuje te wymagania, a ich zignorowanie powoduje, że kabel grzeje się od ciasnoty i traci parametry prądowe.

Rozdzielnia i przydział mocy

Łączne obciążenie obwodów podłogowych musi mieścić się w mocy przyłączeniowej budynku. Dla mieszkania 60 m² z ogrzewaniem podłogowym i czterema obwodami rozdzielnica wygląda tak: obwód 1 to oświetlenie (10A), obwód 2 to gniazdka pokojowe (16A), obwód 3 to kuchnia (20A, trójfazowy), obwód 4 to łazienka z wyłącznikiem różnicowoprądowym 30 mA. Sumaryczne zapotrzebowanie to około 8-10 kW, co wymaga przyłącza trójfazowego. Bez tego rozdzielenie obwodów nie domyka się, a wyłączniki nadprądowe będą wypadać przy pierwszym włączeniu piekarnika razem z czajnikiem.

Wyłączniki różnicowoprądowe i ich rola

W instalacji podłogowej wyłącznik różnicowoprądowy (RCD) o czułości 30 mA jest obowiązkowy dla wszystkich obwodów gniazdkowych i wilgotnych. Jego fizyczne działanie polega na pomiarze różnicy prądu w przewodzie fazowym i neutralnym; jeśli różnica przekracza 30 mA, co oznacza upływ prądu do ziemi przez człowieka lub wilgoć, obwód zostaje odcięty w czasie krótszym niż 30 ms. W podłodze z ogrzewaniem to podwójne zabezpieczenie, bo mata grzewcza też wprowadza potencjał elektryczny.

Dokumentacja, przeglądy i konsekwencje braku papierów

Brak dokumentacji powykonawczej to nie formalność, lecz realne ryzyko prawne i finansowe. Mapa tras kablowych w skali 1:50, schemat rozdzielni, wyniki pomiarów impedancji pętli zwarcia oraz rezystancji izolacji muszą trafić do inwestora w wersji papierowej i cyfrowej. Bez tych dokumentów odbiór budynku przez nadzór budowlany nie dojdzie do skutku, a ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru.

Konsekwencje braku dokumentacji: brak odbioru domu, odmowa wypłaty z ubezpieczenia, problemy ze sprzedażą nieruchomości, brak możliwości wykrycia kabla przy wierceniu w podłodze za 5 lat.

Przeglądy instalacji elektrycznej reguluje norma PN-HD 60364-6. W mieszkaniach prywatnych pomiar okresowy wykonuje się co 5 lat, a w budynkach użyteczności publicznej co rok. Kontrola obejmuje pomiary ochrony przeciwporażeniowej, badanie wyłączników RCD, oględziny stanu peszelii i sprawdzenie, czy trasa kablowa nie koliduje z nowymi meblami czy regałami blokującymi odprowadzanie ciepła.

Zapas mocy w kanałach i planowanie przyszłości

Przewody i peszle układa się z zapasem 20% wolnej przestrzeni w kanałach. To rekomendacja wynikająca z faktu, że za 8-12 lat domownicy zechcą dołożyć drugą łazienkę, ładowarkę do auta elektrycznego albo klimatyzację. Bez zapasu jedynym rozwiązaniem pozostanie kucie świeżej wylewki, co przy ogrzewaniu podłogowym oznacza konieczność wymiany całej instalacji grzewczej. Zaplanowanie dodatkowych peszelii już na etapie budowy kosztuje 150-300 zł, a kucie po 10 latach to wydatek rzędu kilkunastu tysięcy złotych.

Przykład z życia mieszkanie 60 m² z czterema obwodami

W mieszkaniu o powierzchni 60 m² z ogrzewaniem podłogowym w całej strefie dziennej projekt instalacji wygląda tak: rozdzielnia znajduje się w przedpokoju, a cztery obwody rozchodzą się promieniście w peszlach o średnicy 25 mm. Obwód oświetleniowy (10A, 3×1,5 mm²) obsługuje 8 punktów świetlnych w pokojach i korytarzu. Obwód gniazdkowy ogólny (16A, 3×2,5 mm²) zasila 12 gniazdek podwójnych, wszystkie na wysokości 30 cm w ścianie, bez gniazdek podłogowych. Trzeci obwód (20A, 5×2,5 mm²) prowadzi do kuchni i zasila piekarnik, płytę indukcyjną oraz zmywarkę. Czwarty obwód (16A, 3×2,5 mm²) obsługuje łazienkę i pralnię, zabezpieczony wyłącznikiem różnicowoprądowym 30 mA.

Mata grzewcza w pokojach dziennych zajmuje 75% powierzchni podłogi, omijając strefę 50 cm wzdłuż ścian zewnętrznych i wszelkie miejsca, w których peszle przechodzą przez strop. Dokumentacja zdjęciowa każdej trasy kablowej powstaje przed wylaniem wylewki, z użyciem taśmy mierniczej w kadrze, aby później możliwe było odtworzenie dokładnego położenia przewodów. Koszt całej instalacji, łącznie z peszelami, kablami i rozdzielnicą, mieści się w przedziale 200-400 zł/m², a sama kanałowa część elektryczna to 80-150 zł/mb.

Checklist inwestora 10 punktów przed rozpoczęciem prac

• Projekt instalacji zatwierdzony przez uprawnionego projektanta z uprawnieniami budowlanymi w specjalności instalacyjnej.
• Uzgodnienie tras kablowych z dostawcą ogrzewania podłogowego przed zalaniem wylewki.
• Dobór kabli o przekroju wynikającym z obciążenia, nie z widzimisię wykonawcy.
• Peszle o średnicy zapewniającej 40% wolnego przekroju wewnętrznego.
• Zapas 20% wolnej przestrzeni w kanałach na przyszłe potrzeby.
• Dokumentacja zdjęciowa każdej trasy przed zalaniem wylewki.
• Wyłączniki różnicowoprądowe 30 mA na wszystkich obwodach gniazdkowych i wilgotnych.
• Pomiary ochrony przeciwporażeniowej wykonane przez elektryka z uprawnieniami SEP D+E.
• Protokoły pomiarowe z impedancji pętli zwarcia i rezystancji izolacji w aktach.
• Mapa tras kablowych przekazana kolejnym wykonawcom przy remoncie.

Czy mogę sam położyć kable w podłodze? Formalnie nie, bo prawo energetyczne wymaga uprawnień SEP D+E dla każdej osoby wykonującej instalację elektryczną w budynku. Bez tych uprawnień pomiary nie zostaną podpisane przez osobę z odpowiednimi kwalifikacjami, a ubezpieczyciel zakwestionuje polisę po pierwszej awarii.

Źródła i podstawy prawne

• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.).
• Norma PN-HD 60364 Instalacje elektryczne niskiego napięcia.
• Norma PN-HD 60364-5-52 Dobór kabli i przewodów.
• Norma PN-HD 60364-6 Sprawdzanie instalacji elektrycznych.
• Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348, z późn. zm.) w zakresie uprawnień SEP.

Jeśli planujesz taką instalację w nowym domu lub w remoncie, najskuteczniejszym pierwszym krokiem będzie spisanie listy obwodów, które realnie potrzebujesz, i przeliczenie ich sumarycznej mocy, bo od tego zależy, czy potrzebujesz przyłącza jednofazowego czy trójfazowego.
