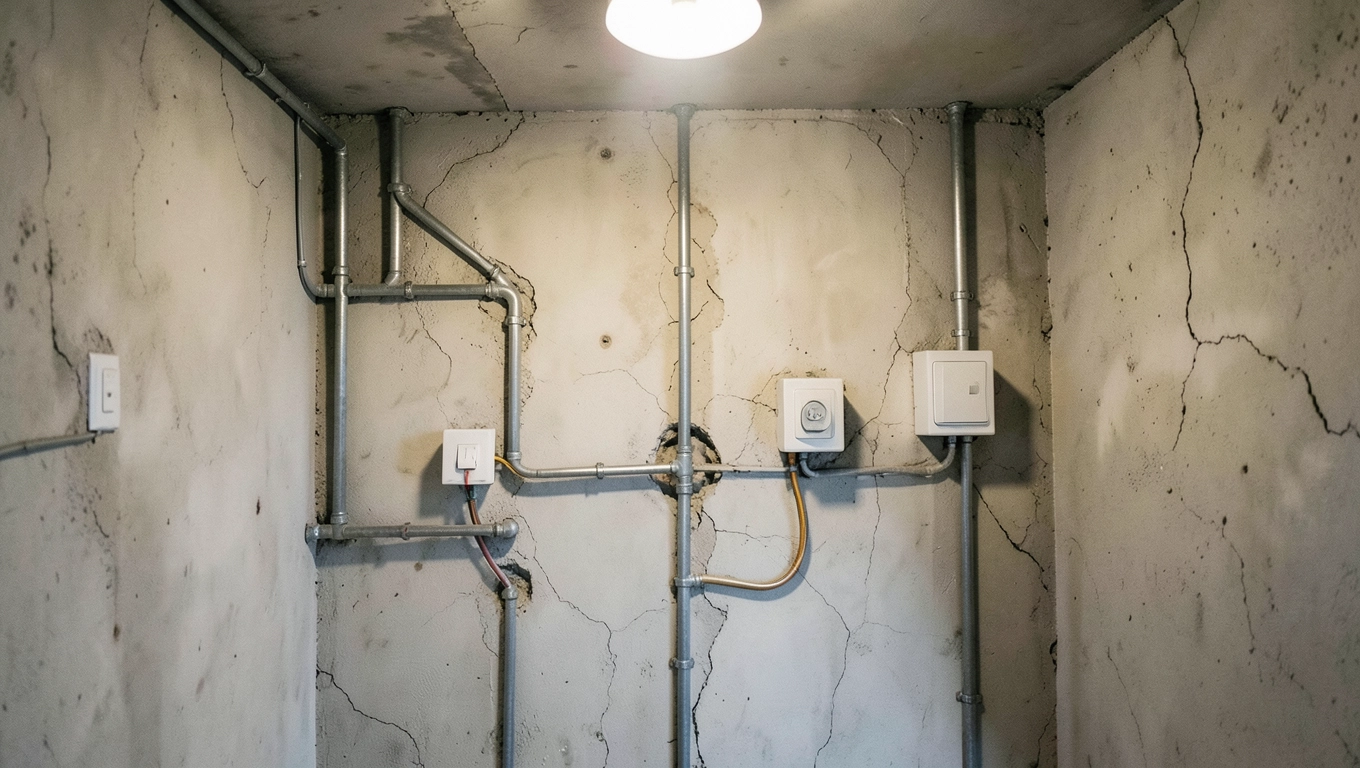

Instalacja elektryczna natynkowa w garażu – praktyczny przewodnik 2026

Schemat i podział obwodów w garażu

Każda instalacja elektryczna natynkowa w garażu zaczyna się od rozdzielni, do której dochodzi przewód zasilający z domu lub z licznika. Od rozdzielni odchodzą osobne obwody, bo garaż to nie jedno pomieszczenie, lecz warsztat, magazyn i czasem stacja ładowania w jednym. Zbyt mała liczba obwodów oznacza, że szlifierka wyrzuci korki w momencie, gdy ładowarka do auta elektrycznego pobiera pełną moc.

• Schemat i podział obwodów w garażu
• Rozmieszczenie gniazdek, oświetlenia i gniazda siłowego
• Koszty instalacji natynkowej w garażu w 2026 roku
• Montaż krok po kroku w różnych typach garaży
• Garaż z ładowarką do auta elektrycznego

Standardowy podział zakłada przynajmniej dwa obwody oświetleniowe (po 10 A) i dwa obwody gniazdowe (po 16 A). Jeden obwód gniazdowy obsługuje ścianę z narzędziami, drugi strefę wjazdu i bramę. Rozdzielnica natynkowa o klasie szczelności IP44, montowana na wysokości 1,4-1,6 m, mieści wyłączniki nadprądowe oraz wyłącznik różnicoprądowy (RCD) o prądzie znamionowym 30 mA.

RCD działa na zasadzie porównania prądu wpływającego i wypływającego z obwodu. Gdy różnica przekroczy 30 mA (tyle, ile może przepłynąć przez ciało człowieka bez trwałych skutków), obwód zostaje odcięty w czasie poniżej 30 ms. Bez tego elementu zwarcie w blaszanym garażu kończy się porażeniem, bo metalowy poszycie staje się wtedy pod napięciem.

Schemat blokowy wygląda następująco: zasilanie → wyłącznik główny → RCD → obwód oświetlenia 1 → obwód oświetlenia 2 → obwód gniazd 1 → obwód gniazd 2 → obwód siłowy (opcja dla EV). Przewody w kanałach kablowych prowadzi się po ścianie równolegle do sufitu lub w narożnikach, z zachowaniem odstępu minimum 10 cm od instalacji wodnej i grzewczej.

Przy garażu z ładowarką do auta elektrycznego pojawia się obwód trójfazowy 400 V z osobnym zabezpieczeniem 32 A. Dobór mocy ładowarki (11 kW lub 22 kW) zależy od tego, czy instalacja domowa wytrzyma jednoczesne obciążenie. Ładowarka 11 kW pobiera 16 A na fazę i zwykle nie wymaga wzmocnienia przyłącza. Wariant 22 kW (32 A na fazę) już wymaga zgody zakładu energetycznego w przypadku przyłączy jednofazowych.

Przekrój przewodu dobiera się do obciążenia i długości trasy. Dla obwodu oświetleniowego wystarczy YDYp 3×1,5 mm², dla gniazdkowego YDYp 3×2,5 mm², a dla siłowego YDYp 5×4 mm² lub 5×6 mm². Spadek napięcia na końcu obwodu nie powinien przekraczać 3%, bo spalarka lub kompresor potrzebują stabilnego zasilania, nie falowania napięcia.

Pięć grzechów głównych przy projektowaniu

• Brak RCD w obwodach garażowych, gdzie wilgoć i kurz obniżają rezystancję izolacji.
• Jeden obwód gniazdowy dla całego garażu, co prowadzi do przeciążeń i fałszywych wyzwoleń.
• Przekrój 1,5 mm² na gniazdka, gdy przewidywane obciążenie przekracza 3,5 kW.
• Brak uziemienia w blaszaku, mimo że metalowe ściany wymagają połączenia wyrównawczego.
• Pomijanie strefy ochronnej nad podłogą, gdzie woda z auta lub śnieg tworzą lokalne zagrożenie porażeniowe.

Norma PN-HD 60364 klasyfikuje garaż jako pomieszczenie o podwyższonym zagrożeniu porażeniowym, jeśli posadzka jest izolująca (żywica, beton suchy), oraz jako szczególne, gdy posadzka przewodzi prąd (mokry beton, metalowa kratka). W obu przypadkach obowiązuje ochrona uzupełniająca w postaci RCD 30 mA.

Rozmieszczenie gniazdek, oświetlenia i gniazda siłowego

Ergonomia garażu zaczyna się od wysokości montażu. Gniazdka natynkowe umieszcza się na wysokości 1,1-1,3 m nad podłogą, licząc od osi gniazda. To pułap, przy którym wtyczka wchodzi bez schylania się, ale jednocześnie kabel zwisa z dala od podłogi i nie przeszkadza w pracy.

Strefa przy stanowisku roboczym wymaga minimum trzech gniazdek podwójnych rozmieszczonych co 1,5 m wzdłuż blatu. W strefie wjazdu wystarczą dwa gniazdka pojedyncze przy samej bramie, zasilające odkurzacz lub prostownik do akumulatora. Gniazdka natynkowe w garażu muszą mieć klasę IP44 (odporność na bryzgi wody) lub IP54, jeśli garaż nie jest ogrzewany i skroplin pary wodnej osiada na ścianach.

Oświetlenie garażu mierzy się w luksach, nie w watach. Norma PN-EN 12464-1 mówi o 50 luksach dla strefy komunikacyjnej i 200 luksach przy stanowisku precyzyjnej pracy. Aby uzyskać 200 lx na blacie, potrzeba oprawy o strumieniu świetlnym 3000-4000 lm zamontowanej 1,2 m nad powierzchnią roboczą.

Czujnik ruchu PIR przy wejściu automatycznie włącza światło główne na 3-5 minut, co daje oszczędność energii rzędu 60% w porównaniu z ciągłym świeceniem. W garażu bez okien czujnik zmierzchowy wyłącza oświetlenie dzienne, gdy próg natężenia światła naturalnego spada poniżej 50 lx.

Gniazdo siłowe (trójfazowe 400 V, 16 A lub 32 A) montuje się w pobliżu planowanego stanowiska spawalniczego lub ładowarki. Odległość od rozdzielni nie powinna przekraczać 15 m przy przekroju 4 mm², bo dłuższy odcinek wymaga już kabla 6 mm² ze względu na spadki napięcia.

Światło stanowiskowe (lampa LED na ramieniu lub listwa nad blatem) obsługuje się osobnym wyłącznikiem świecznikowym przy drzwiach. Wyłącznik schodowy (bistabilny) pozwala zapalić światło przy wejściu i zgasić przy stanowisku, bez cofania się w ciemności. To rozwiązanie szczególnie przydatne w garażach o powierzchni powyżej 20 m².

Garaż blaszany wymaga kanałów kablowych ze stali nierdzewnej lub PVC samogasnącego (klasa palności V-0). Kanały aluminiowe przy bramie segmentowej nagrzewają się od słońca do 60°C, co obniża dopuszczalne obciążenie przewodów o około 15%.

Koszty instalacji natynkowej w garażu w 2026 roku

Koszt instalacji elektrycznej natynkowej w garażu zależy od trzech czynników: powierzchni obiektu, liczby obwodów oraz obecności ładowarki do auta elektrycznego. Średnia stawka robocizny elektryka z uprawnieniami SEP E1 wynosi 80-120 zł za punkt (gniazdko, wyłącznik, oprawa) w zależności od regionu.

Wariant budżetowy (garaż blaszak 18 m², 4 obwody, bez EV) zamyka się w kwocie 4500-6000 zł. Wariant standardowy (garaż murowany 24 m², 6 obwodów, oświetlenie LED, czujnik ruchu) kosztuje 7000-10 000 zł. Wariant premium z ładowarką 11 kW i inteligentnym sterowaniem (Wi-Fi, harmonogramy ładowania) sięga 14 000-18 000 zł.

Różnica między instalacją natynkową a podtynkową wynosi zwykle 20-30% na korzyść natynkowej. Natynkowa nie wymaga kucia bruzd ani tynkowania, a kanały kablowe można dodać lub zmodyfikować po montażu. W garażu blaszanym podtynkowa w ogóle nie wchodzi w grę, bo poszycie z blachy trapezowej nie utrzyma puszki.

Koszt przyłącza trójfazowego rośnie, gdy dom korzysta z przyłącza jednofazowego o mocy umownej poniżej 5 kW. Zmiana mocy umownej u operatora sieci dystrybucyjnej to wydatek 500-1500 zł, a w skrajnych przypadkach konieczna jest wymiana licznika na trójfazowy, co wymaga umówienia terminu z pogotowiem energetycznym.

Ładowarka 11 kW z montażem to największa pozycja w wariancie EV, ale zwraca się szybko. Taryfa G12 (nocna) pozwala ładować auto w godzinach 22:00-6:00 przy stawce 0,35-0,45 zł za kWh zamiast 0,78 zł w taryfie G11. Przy przebiegu 15 000 km rocznie i średnim zużyciu 18 kWh/100 km oszczędność sięga 2200 zł rocznie.

Zamawiaj projekt i wykonanie u jednego wykonawcy, bo wtedzie pomiary odbiorcze wchodzą w cenę instalacji. Odrębne zlecanie projektu, wykonania i pomiarów podnosi koszt o 15-25% bez poprawy jakości.

Koszty materiałów w 2026 roku rosną umiarkowanie, bo ceny miedzi utrzymują się na poziomie 28-32 zł/kg. Kanały kablowe PVC produkowane w kraju nie podlegają wahaniom walutowym, więc ich cena zmienia się najwolniej. Największy wpływ na budżet ma lokalizacja: robocizna w Warszawie i Wrocławiu bywa o 40% wyższa niż w Białymstoku czy Rzeszowie.

Montaż krok po kroku w różnych typach garaży

Garaż w bryle domu różni się od wolnostojącego dostępem do rozdzielni głównej i rodzajem ścian. W garażu przylegającym do domu przewód zasilający prowadzi się przez ścianę w rurze osłonowej, najczęściej peszel niepalny z PVC. W wolnostojącym konieczny jest kabel ziemny YKY lub kabel w rurze DVK zakopany na głębokości 60 cm.

Garaż murowany (cegła, beton komórkowy, silka) pozwala na montaż mieszany. Obwody oświetleniowe prowadzi się podtynkowo w bruzdach wyciętych w tynku, a obwody gniazdowe natynkowo w kanałach kablowych. Takie rozwiązanie łączy estetykę z możliwością rozbudowy. Klasa IP gniazdek i wyłączników musi wynosić minimum IP44 ze względu na wilgoć z auta.

Garaż blaszany to specyficzny przypadek. Ściany z blachy trapezowej nie pozwalają na montaż podtynkowy, więc całość idzie natynkowo. Uziemienie wykonuje się jako fundamentowe (bednarka ocynkowana 25×4 mm zalana w fundamencie) lub jako szpilkowe (pręt stalowy Ø 16 mm wbity w ziemię na głębokość 2,5 m). Rezystancja uziemienia nie może przekraczać 30 Ω, a najlepiej gdy wynosi poniżej 10 Ω.

Garaż drewniany lub z płyt OSB wymaga peszli niepalnych (stalowych lub z PVC samogasnącego) oraz dodatkowej izolacji w miejscach przejść przez ściany. Drewno w strefie ognia trzyma się klasy D-s2, d0, więc peszel musi mieć klasę palności nie gorszą. Kanały kablowe montuje się na uchwytach co 40 cm, by ciężar kabla nie obciążał samych gniazdek.

Garaż z płyt OSB często stawia się na wylewce betonowej bez fundamentu, więc uziemienie szpilkowe bywa jedyną opcją. Rezystancja uziemienia zależy od wilgotności gruntu. W suchej piaszczystej glebie potrzebne są dwa lub trzy pręty szpilkowe połączone bednarką w odstępach 1,5 m, by uzyskać wymagane poniżej 30 Ω.

Kiedy natynkowa nie wystarczy

Instalacja natynkowa nie sprawdza się w pomieszczeniach o podwyższonej estetyce, gdzie kanały kablowe szpecą wygląd salonu. W garażu ten problem nie istnieje, bo surowy charakter wnętrza pasuje do widocznych przewodów. Natynkowa przegrywa też w miejscach narażonych na uszkodzenia mechaniczne (warsztaty z wózkami widłowymi), bo kanał można oderwać uderzeniem.

Natynkowa nie nadaje się do ścian narażonych na kondensację pary wodnej przy braku wentylacji, bo kanały PVC zaczynają żółknąć i pękać po 8-10 latach. Rozwiązaniem jest kanał metalowy malowany proszkowo, droższy o 30%, ale trwalszy.

Checklista 15-punktowa przed odbiorem

1. Projekt instalacji zatwierdzony przez elektryka z uprawnieniami.
2. RCD 30 mA w każdym obwodzie garażowym.
3. Wyłączniki nadprądowe o właściwej charakterystyce (B dla gniazdek, C dla silników).
4. Uziemienie pomierzone i zgodne z normą (rezystancja poniżej 30 Ω).
5. Połączenia wyrównawcze metalowych elementów (brama, regał, blat).
6. Kanały kablowe zamontowane równo, z uchwytami co 40 cm.
7. Przewody o właściwym przekroju, bez skręcania odcinków.
8. Gniazdka w klasie minimum IP44, rozmieszczone ergonomicznie.
9. Oświetlenie zapewniające minimum 50 lx w strefie komunikacyjnej.
10. Wyłącznik awaryjny (grzybkowy) przy wejściu, odcinający całość.
11. Oznaczenie obwodów w rozdzielni (etykiety, schemat).
12. Rezerwa miejsca w rozdzielni na 2-4 moduły rozszerzeń.

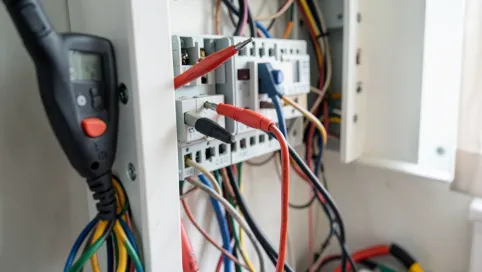

13. Pomiary impedancji pętli zwarcia wykonane i udokumentowane.
14. Próba działania RCD przyciskiem TEST, zapis czasu wyzwolenia.
15. Protokół odbioru z pieczątką i uprawnieniami wykonawcy.

Schemat natynkowej instalacji elektrycznej w garażu to nie tylko dokument dla zakładu energetycznego, lecz instrukcja dla każdego kolejnego fachowca, który kiedykolwiek zajrzy do rozdzielni. Warto go wydrukować w formacie A3 i zostawić przyklejonego do wewnętrznej strony drzwiczek rozdzielni, bo po 10 latach nikt nie pamięta, który bezpiecznik obsługuje stanowisko szlifierskie.

Opracowanie własnego schematu zajmuje dwie godziny, a oszczędza tygodnie poszukiwań przy pierwszej awarii. Rozdzielnia bez schematu to czarna skrzynka, do której nikt nie chce zaglądać.

Przy garażu z płyt OSB pamiętaj, że wilgotność potrafi przekroczyć 80% przy braku wentylacji. Kanały kablowe z PVC pochłaniają wtedy wilgoć i po kilku latach stają się miękkie. Wybieraj kanały z PVC twardego (moduł sprężystości powyżej 2500 MPa), które zachowują kształt nawet po 15 latach eksploatacji w wilgotnym garażu.

Garaż z ładowarką do auta elektrycznego

Ładowanie auta w domu zaczyna się od wyboru mocy. Ładowarka 11 kW (16 A na fazę) daje pełne naładowanie baterii 60 kWh w około 5,5 godziny. Ładowarka 22 kW (32 A na fazę) skraca ten czas do 2,5 godziny, ale wymaga przyłącza trójfazowego o mocy umownej minimum 12 kW.

Dom jednorodzinny z przyłączem jednofazowym 5 kW nie obsłuży ładowarki 11 kW bez wzmocnienia. Każde 1 kW dodatkowej mocy to 5 A prądu na fazę, więc sprawna ładowarka pobiera tyle, ile cała reszta domu razem wzięta. W takiej sytuacji montuje się sterownik ładowania (energy management), który obniża moc ładowarki, gdy w domu włączony jest piekarnik lub pralka.

Kabel do ładowarki prowadzi się w kanale kablowym lub w rurze osłonowej UV odpornym na działanie słońca, jeśli trasa biegnie po elewacji. Przekrój YDYp 5×4 mm² wystarcza do 11 kW na dystansie do 20 m, przy dłuższych trasach przechodzi się na 5×6 mm², bo spadek napięcia rośnie proporcjonalnie do długości.

Nigdy nie ładuj auta z domowego gniazdka 16 A przedłużaczem. Przewód 2,5 mm² przy prądzie 13 A nagrzewa się do 70°C po godzinie, a izolacja zaczyna mięknąć. Statystyka pożarów z 2024 roku pokazuje 12% incydentów przy ładowaniu z gniazdka domowego przez przedłużacz.

Ładowarka wallbox montowana na ścianie garażu wymaga odstępu minimum 50 cm od rogu i 80 cm od sufitu, by ciepło z obudowy mogło odprowadzać się konwekcyjnie. Kabel ładujący typu 2 (Mennekes) wpinany od frontu, z blokadą mechaniczną przed przypadkowym wyjęciem w trakcie ładowania.

Integracja z fotowoltaiką pozwala ładować auto bezpośrednio z nadwyżek energii słonecznej. Sterownik ładowania odczytuje moc chwilową inwertera i dobiera prąd ładowarki tak, by dom nie pobierał prądu z sieci. W słoneczne dni ładowanie 11 kW trwa 4-5 godzin, a energia kosztuje 0,15-0,20 zł za kWh zamiast 0,78 zł z taryfy G11.

Smart Home w garażu obejmuje czujnik otwarcia bramy (powiadomienie na telefon), czujnik temperatury (włączenie wentylatora przy 35°C), czujnik zalania (odcięcie obwodu gniazdkowego) oraz czujnik tlenku węgla przy stanowisku spawalniczym. Te elementy zasilane z obwodu 5 V przez zasilacz buforowy nie obciążają instalacji, a podnoszą bezpieczeństwo.

Przy wyborze ładowarki zwróć uwagę na protokół komunikacji. OCPP 1.6 pozwala zmienić operatora ładowania bez wymiany sprzętu, a ISO 15118 umożliwia plug & charge (wtykasz kabel, samochód rozpoznaje ładowarkę i autoryzuje sesję). Te standardy kosztują więcej przy zakupie, ale zwracają się przy długoterminowej eksploatacji.

Zostaw w rozdzielni miejsce na licznik energii (moduł DIN) do pomiaru zużycia samej ładowarki. Dzięki temu oddzielisz koszt ładowania auta od reszty domu i precyzyjnie rozliczysz się z pracodawcą, jeśli ładujesz służbowe auto.

Oświetlenie garażu z czujnikiem ruchu działa na tej samej zasadzie co w korytarzu: moduł PIR wykrywa ruch w polu widzenia 120° i odległości 6 m, włącza światło na zaprogramowany czas (zwykle 2 minuty), potem wyłącza. Przy garażu bez okien warto dodać czujnik zmierzchu, by czujnik ruchu nie włączał światła za dnia, gdy wchodzisz po narzędzia.

Inteligentna brama garażowa z modułem Wi-Fi pozwala otwierać ją telefonem, sprawdzać status zamknięcia z dowolnego miejsca i otrzymywać powiadomienia o nieplanowanym otwarciu. Moduł pobiera 2 W w trybie czuwania i 15 W przy pracy, więc nie obciąża instalacji, ale wymaga dostępu do sieci Wi-Fi w zasięgu garażu.

Najczęstsze pytania inwestorów

Czy mogę sam wykonać instalację natynkową w garażu?
Prawo pozwala na wykonanie instalacji we własnym garażu, ale przy więcej niż dwóch obwodach wymagany jest projekt wykonany przez osobę z uprawnieniami. Samodzielny montaż bez uprawnień SEP kończy się problemami z ubezpieczycielem, gdy dojdzie do pożaru.

Ile trwa montaż instalacji natynkowej?
Dla garażu 20-25 m² z 4 obwodami doświadczona ekipa potrzebuje 1,5-2 dni roboczych. Dochodzi czas na pomiary (pół dnia) i ewentualne poprawki (kolejna wizyta). Łącznie od podpisania umowy do protokołu odbioru mija 5-10 dni.

Czy garaż blaszany wymaga innego podejścia?
Tak, w blaszaku obowiązuje uziemienie bezwzględne (bez niego porażenie przy zwarciu dotyka całego poszycia), kanały kablowe w klasie IP44 oraz kable odporne na działanie niskich temperatur (PVC zimoodporne do -25°C). Instalacja w blaszaku jest droższa o 15% ze względu na konieczność uziemienia fundamentowego.

Co wybrać: natynkową czy podtynkową?
W garażu murowanym decyzja zależy od estetyki i budżetu. Natynkowa tańsza o 25% i łatwiejsza w rozbudowie, podtynkowa lepiej wygląda i chroni kable przed uszkodzeniami mechanicznymi. W blaszaku i drewnianym wybór jest jeden: natynkowa, bo podtynkowa nie ma w co wkuć.

Czy warto inwestować w Smart Home od razu?
Warto zostawić rezerwę w rozdzielni (minimum 4 moduły) i kanały kablowe puste do przyszłej rozbudowy. Koszt dziś to 200-400 zł, a kucie ścian za 5 lat kosztuje 1500 zł i bałagan.

Źródła i przepisy

Podstawą prawną projektowania instalacji elektrycznej w garażu jest norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), szczególnie część 7-701 dotycząca pomieszczeń z wanną lub prysznicem oraz część 7-714 dotycząca instalacji zewnętrznych. Uzupełnia ją Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 nr 75 poz. 690).

Wymagania dotyczące oświetlenia miejsc pracy wewnątrz budynków określa norma PN-EN 12464-1 (Oświetlenie miejsc pracy we wnętrzach). Dla garaży przydomowych przyjmuje się 50 lx w strefie komunikacyjnej i 200 lx przy stanowiskach precyzyjnych.

Uprawnienia do projektowania i wykonywania instalacji elektrycznych reguluje Rozporządzenie Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych (Dz.U. 2013 poz. 492) oraz przepisy SEP dotyczące kwalifikacji E i D.

Ceny materiałów i robocizny w 2025 roku oparto na raportach branżowych publikowanych przez Oferteo oraz raportach SEKOM (Sektor Efektywności Energetycznej Budownictwa). Koszty ładowarek i instalacji EV zweryfikowano na podstawie danych PSPA (Polskie Stowarzyszenie Paliw Alternatywnych) oraz raportu PZPM (Polski Związek Przemysłu Motoryzacyjnego) za 2025 rok.

Dane dotyczące ochrony przeciwporażeniowej oraz wymagań RCD w pomieszczeniach wilgotnych zaczerpnięto z normy PN-HD 60364-4-41 oraz komentarzy SEP opublikowanych w biuletynie INPE (Instytut Energetyki). Wartości rezystancji uziemienia zgodne z PN-HD 60364-5-54.
