Pomiary instalacji elektrycznej w domu – co musisz sprawdzić w 2026

Masz w domu 230 V w gniazdkach, a mimo to boisz się, czy instalacja jest naprawdę bezpieczna. Nic dziwnego statystyki Państwowej Straży Pożarnej od lat pokazują, że uszkodzona izolacja i złe zabezpieczenia odpowiadają za kilkanaście procent pożarów w budynkach mieszkalnych. Ten tekst rozbija temat pomiary instalacji elektrycznej w domu jednorodzinnym na czynniki pierwsze: od obowiązków prawnych, przez konkretne procedury pomiarowe, aż po realne koszty i typowe wpadki wykonawców.

• Obowiązek pomiarów elektrycznych w domu jednorodzinnym co mówi prawo
• Pomiary elektryczne krok po kroku jak wykonać je prawidłowo
• Protokół pomiarów elektrycznych wzór, wymagane wpisy i archiwizacja
• Ile kosztują pomiary elektryczne w domu? Cennik i od czego zależy cena
• Najczęstsze błędy przy pomiarach instalacji i jak ich uniknąć
• Miernik do pomiarów elektrycznych ranking i dobór
• Pomiary specjalne PV, ładowarki EV, instalacje po pożarze
• Checklisty do wydruku przed pomiarem

Obowiązek pomiarów elektrycznych w domu jednorodzinnym co mówi prawo

Przepisy nie pozostawiają pola do interpretacji. Prawo budowlane (ustawa z 7 lipca 1994 r.) nakazuje wykonywanie przeglądów instalacji elektrycznej co najmniej raz na pięć lat. W przypadku budynków narażonych na szkodliwe wpływy atmosferyczne lub eksploatowane w trudnych warunkach, częstotliwość wzrasta do jednego roku. Bez aktualnego protokołu nie odbierzesz odszkodowania za pożar, a ubezpieczyciel potraktuje polisę jako nieważną.

Drugi obowiązek wynika z normy PN-HD 60364, która opisuje zakres badań odbiorczych i okresowych. Norma ta precyzuje, jakie pomiary trzeba przeprowadzić po zakończeniu montażu instalacji oraz jak często je powtarzać. Pominięcie choćby jednego punktu podważa ważność całego dokumentu.

Konsekwencje zaniedbań sięgają tysięcy złotych. Inspektor nadzoru budowlanego może nałożyć grzywnę w ramach postępowania w sprawie wykroczenia, a w skrajnych przypadkach wstrzymać użytkowanie obiektu. Brak protokołu zamyka też drogę do reklamacji u wykonawcy, gdyby okazało się, że instalacja została wykonana wadliwie.

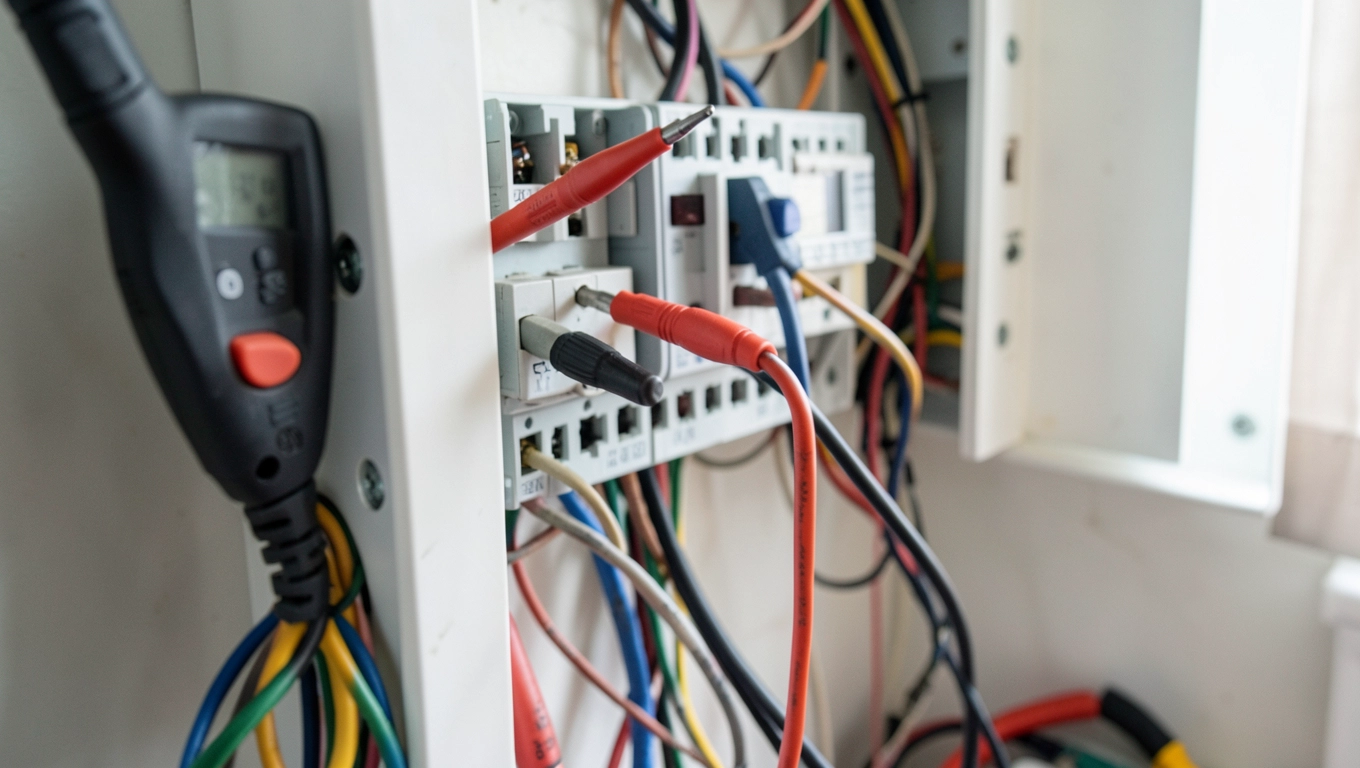

Pomiary elektryczne krok po kroku jak wykonać je prawidłowo

Pięć podstawowych badań stanowi trzon każdej kontroli. Procedura krok po kroku zaczyna się od rezystancji izolacji, a kończy na sprawdzeniu wyłączników różnicowoprądowych. Każdy pomiar wymaga innego przyrządu i innej metodyki, a zaniechanie któregokolwiek z nich oznacza, że instalacja nie przeszła pełnej weryfikacji.

1. Pomiar rezystancji izolacji

Cel jest prosty: sprawdzić, czy przewody nie przebijają i nie stwarzają ryzyka porażenia. Procedura wymaga odłączenia instalacji od napięcia, odłączenia odbiorników i zmierzenia rezystancji pomiędzy przewodem fazowym a neutralnym oraz ochronnym. Miernik podaje napięcie probiercze 500 V DC, a wynik porównujesz z wartością dopuszczalną.

Wartość dopuszczalna dla obwodu o napięciu 230 V wynosi minimum 0,5 MΩ, choć w praktyce świeża instalacja powinna wykazywać powyżej 200 MΩ. Sprzęt to megaomomierz klasy minimum 500 V. Najczęstszy błąd polega na pominięciu odłączenia urządzeń elektronicznych, które zafałszowują odczyt.

⚠️ Przed pomiarem koniecznie odłącz wszystkie wrażliwe urządzenia (komputery, sterowniki, falowniki). Napięcie 500 V DC uszkodzi elektronikę.

Realny przykład z praktyki: w domu z 2015 roku pomiar wykazał 0,3 MΩ na obwodzie oświetlenia poddasza. Winowajcą okazał się zacisk skręcany zamiast zaciskanego, w którym wilgoć z kąpieli w pomieszczeniu powyżej spowodowała degradację izolacji. Wymiana złącznika na listwę zaciskaną przywróciła rezystancję do 380 MΩ.

2. Pomiar impedancji pętli zwarcia

Ten test odpowiada na pytanie, czy zabezpieczenie nadprądowe zadziała wystarczająco szybko. Procedura: miernik podłączasz pomiędzy przewód fazowy a ochronny w najdalszym punkcie obwodu. Urządzenie wymusza prąd zwarciowy i mierzy spadek napięcia, z którego wylicza impedancję.

Wartość impedancji musi być na tyle niska, aby prąd zwarciowy osiągnął minimum 5-krotność prądu znamionowego zabezpieczenia. Dla bezpiecznika 16 A oznacza to impedancję poniżej 1,44 Ω. Sprzęt to miernik impedancji pętli zwarcia z funkcją pomiaru napięcia dotykowego. Najczęstszy błąd to pomiar w gnieźdku przy puszce rozdzielczej zamiast w najdalszym punkcie obwodu.

Opis podłączenia sond: czerwoną sondę podpinasz do otworu fazowego w gnieźdku, czarną do otworu ochronnego (PE). Miernik automatycznie wyzwala impuls zwarciowy i pokazuje wynik w omach w ciągu 2-3 sekund.

3. Pomiar skuteczności ochrony przeciwporażeniowej

Procedura weryfikuje, czy napięcie dotykowe w razie uszkodzenia izolacji nie przekroczy 50 V AC. Miernik symuluje uszkodzenie i mierzy napięcie pojawiające się na częściach dostępnych. Jeśli przekracza 50 V, oznacza to, że ochrona nie zadziała prawidłowo.

Wartość dopuszczalna napięcia dotykowego: ≤ 50 V AC w warunkach normalnych, ≤ 25 V AC w pomieszczeniach wilgotnych (łazienki, piwnice). Sprzęt to miernik wielofunkcyjny z funkcją pomiaru napięcia dotykowego. Najczęstszy błąd to pominięcie pomiaru w strefach wilgotnych, gdzie obowiązują ostrzejsze limity.

4. Badanie wyłączników różnicowoprądowych (RCD)

Cel to sprawdzenie, czy wyłącznik odetnie napięcie w wymaganym czasie. Procedura polega na wymuszeniu prądu różnicowego i zmierzeniu czasu zadziałania. Test przeprowadzasz dla prądu 30 mA (typowy RCD w łazience) oraz dla połowy tej wartości, aby zweryfikować czułość.

Sprzęt to miernik RCD lub miernik wielofunkcyjny z tą funkcją. Najczęstszy błąd to pomiar tylko prądem znamionowym, bez sprawdzenia czasu zadziałania przy niższych wartościach.

5. Pomiar rezystancji uziemienia

Procedura wymaga wbicia sond pomocniczych w grunt i przeprowadzenia pomiaru metodą techniczną lub kompensacyjną. W domach jednorodzinnych najczęściej stosuje się uziom fundamentowy lub szpilkowy, którego rezystancja powinna być odpowiednio niska.

Wartość dopuszczalna rezystancji uziemienia: ≤ 10 Ω dla uziomu ochronnego, ≤ 30 Ω dla uziomu roboczego w instalacji TN-C-S. Sprzęt to miernik rezystancji uziemienia (np. metodą 3- lub 4-przewodową). Najczęstszy błąd to pomiar przy suchym gruncie, który zawyża wynik nawet o 50%.

Protokół pomiarów elektrycznych wzór, wymagane wpisy i archiwizacja

Dokument potwierdzający pomiary musi zawierać konkretne informacje. Każdy protokół powinien identyfikować obiekt, wykonawcę, datę pomiaru oraz warunki, w jakich przeprowadzono badania. Brak któregokolwiek z tych elementów czyni dokument bezwartościowym w oczach ubezpieczyciela.

Wymagane wpisy obejmują: dane zleceniodawcy, numer uprawnień elektryka, listę zmierzonych obwodów, wyniki każdego pomiaru z jednostką, użyty sprzęt z numerem seryjnym, datę ważności wzorcowania oraz wnioski końcowe. Dodatkowo protokół musi być podpisany przez osobę z uprawnieniami SEP grupy 1 do wykonywania pomiarów.

Archiwizacja to kwestia, o której właściciele zapominają. Protokół przechowujesz przez cały okres eksploatacji instalacji, minimum 5 lat do następnego przeglądu. Dokumenty warto skanować i trzymać w chmurze, bo oryginał papierowy łatwo zgubić podczas remontu.

Checklista po pomiarze

• Sprawdź poprawność wszystkich wpisów w protokole
• Upewnij się, że wyniki mieszczą się w normach
• Zbierz podpis wykonawcy z numerem uprawnień
• Zarchiwizuj kopię cyfrową i papierową
• Przekaż egzemplarz zarządcy lub właścicielowi

Ile kosztują pomiary elektryczne w domu? Cennik i od czego zależy cena

Ceny wahają się znacząco w zależności od regionu i metrażu. Dla domu o powierzchni 120-150 m² z pojedynczym obwodem rozdzielczym pomiary elektryczne kosztują orientacyjnie 350-600 zł brutto. Każdy dodatkowy obwód podnosi cenę o 15-30 zł, a pomiar instalacji PV to wydatek rzędu 200-400 zł ekstra.

Na finalną kwotę wpływa kilka czynników. Lokalizacja (w dużych miastach ceny są wyższe o 20-30%), dostęp do rozdzielnicy, liczba punktów pomiarowych oraz konieczność dojazdu. Firmy często doliczają koszt za każdy rozpoczęty kilometr poza granicami miasta.

Ukryte opłaty pojawiają się, gdy instalacja wymaga poprawek przed pomiarem. Jeśli elektryk stwierdzi brak oznaczeń na rozdzielnicy lub uszkodzone złączki, może odmówić wykonania pomiaru do czasu usunięcia usterek. Warto to ustalić przed zleceniem, żeby uniknąć niespodzianek.

Najczęstsze błędy przy pomiarach instalacji i jak ich uniknąć

Lista pułapek, w które wpadają nawet doświadczeni wykonawcy, jest zaskakująco długa. Od pominięcia odłączenia odbiorników po interpretację wyników bez uwzględnienia temperatury otoczenia. Każdy z tych błędów może zafałszować protokół i narazić właściciela na konsekwencje ubezpieczeniowe.

Błąd: pomiar rezystancji izolacji bez odłączenia elektroniki

Dlaczego groźny: napięcie 500 V DC niszczy wrażliwe komponenty, a jednocześnie zaniża wynik pomiaru. Jak wykryć: po pomiarze wartość poniżej 1 MΩ na obwodzie, na którym włączone były urządzenia. Rozwiązanie: fizyczne odłączenie wszystkich odbiorników przed testem, najlepiej wykręcenie bezpieczników.

Błąd: pomiar impedancji pętli zwarcia w złym miejscu

Dlaczego groźny: zbyt niska impedancja w pobliżu rozdzielnicy nie gwarantuje, że zabezpieczenie zadziała na końcu obwodu. Jak wykryć: wynik znacznie niższy niż w najdalszym punkcie, brak różnicy między gniazdkami. Rozwiązanie: pomiar w najdalej położonym punkcie każdego obwodu.

Błąd: ignorowanie warunków środowiskowych

Dlaczego groźny: rezystancja izolacji spada przy wysokiej wilgotności, a rezystancja uziemienia rośnie przy suchym gruncie. Jak wykryć: nagłe zmiany wyników między pomiarami w różnych porach roku. Rozwiązanie: dokumentowanie temperatury i wilgotności w protokole, stosowanie współczynników korekcyjnych.

Błąd: brak kalibracji sprzętu

Dlaczego groźny: miernik niewzorcowany pokazuje wyniki z błędem sięgającym 10-15%, co może ukryć realne zagrożenie. Jak wykryć: brak aktualnego świadectwa wzorcowania. Rozwiązanie: wzorcowanie miernika co 12-24 miesiące w akredytowanym laboratorium.

Miernik do pomiarów elektrycznych ranking i dobór

Wybór przyrządu determinuje jakość całej procedury. Profesjonalny miernik wielofunkcyjny kosztuje od 1500 do 6000 zł netto, ale inwestycja zwraca się przy pierwszej reklamacji. Tańsze urządzenia (>500 zł) sprawdzają się przy prostych instalacjach, lecz nie oferują pełnego zakresu badań wymaganych normą.

Przy doborze zwróć uwagę na trzy parametry: napięcie probiercze (minimum 500 V dla instalacji 230/400 V), zgodność z normą PN-EN 61557 oraz możliwość komunikacji z aplikacją mobilną. Te cechy przekładają się bezpośrednio na wygodę i wiarygodność dokumentacji.

Pomiary specjalne PV, ładowarki EV, instalacje po pożarze

Standardowy zestaw badań nie wystarcza w kilku sytuacjach. Instalacje fotowoltaiczne wymagają pomiarów po stronie DC, gdzie obowiązują inne limity napięcia i inne procedury bezpieczeństwa. Ładowarki do samochodów elektrycznych potrzebują weryfikacji obwodu dedykowanego pod kątem obciążeń impulsowych. A pomiary po pożarze lub zalaniu to osobna kategoria wymagająca specjalistycznej wiedzy.

Instalacje PV

Po stronie stałoprądowej sprawdzasz rezystancję izolacji stringów (minimum 1 MΩ, ale celuje się w >100 MΩ), napięcie obwodu otwartego oraz prąd zwarciowy. Po stronie AC pomiary wyglądają jak dla standardowej instalacji, z dodatkowym sprawdzeniem zabezpieczeń po stronie inwertera. Uziemienie ram paneli i konstrukcji wymaga osobnej weryfikacji, bo prąd upływu może przekraczać 30 mA.

Koszt pomiarów instalacji PV o mocy 10 kWp to wydatek 300-500 zł. Norma PN-EN 62446 definiuje minimalny zakres badań odbiorczych i okresowych.

Ładowarki EV

Obwód zasilający wallbox musi wytrzymać obciążenie 16-32 A przez wiele godzin. Pomiar obejmuje weryfikację impedancji pętli zwarcia, test wyłącznika RCD typu A lub B (zależnie od mocy ładowarki) oraz sprawdzenie protokołu komunikacji z pojazdem. Błąd polegający na zastosowaniu zwykłego RCD typu AC zamiast typu A skutkuje brakiem ochrony przy prądach pulsujących, co może być śmiertelnie niebezpieczne.

Pomiary po pożarze lub zalaniu

Procedura zaczyna się od wizualnej inspekcji i pomiaru rezystancji izolacji każdego obwodu osobno. Obwody z wynikiem poniżej 0,5 MΩ wymagają wymiany, a nie suszenia. Dodatkowo sprawdzasz ciągłość przewodów ochronnych i rezystancję uziemienia, bo pożar lub zalanie mogą uszkodzić uziom fundamentowy. Koszt takiej ekspertyzy to 800-1500 zł, ale daje pewność, że instalacja jest bezpieczna przed ponownym zasileniem.

Checklisty do wydruku przed pomiarem

Checklista przed pomiarem: środki ochrony indywidualnej (rękawice elektroizolacyjne, okulary, obuwie z izolowaną podeszwą), schemat instalacji z naniesionymi obwodami, aktualne świadectwo wzorcowania miernika, klucz do rozdzielnicy, lista odbiorników do odłączenia.

Checklista po pomiarze: kompletny protokół z wynikami, podpis z numerem uprawnień, kopia dla właściciela, archiwizacja cyfrowa, wpis do książki obiektu.

Pomiary instalacji elektrycznej w domu jednorodzinnym to nie fanaberia, lecz obowiązek wynikający z prawa i zdrowego rozsądku. Pięć podstawowych badań (rezystancja izolacji, impedancja pętli zwarcia, skuteczność ochrony przeciwporażeniowej, test RCD, rezystancja uziemienia) trwa od 2 do 4 godzin i kosztuje 350-600 zł dla typowego domu. Brak aktualnego protokołu oznacza brak odszkodowania w razie pożaru, a w skrajnych przypadkach koniec z ochroną ubezpieczeniową.

Skorzystaj z usług elektryka z uprawnieniami SEP grupy 1, który dysponuje wzorcowanym miernikiem i zna procedury opisane w normie PN-HD 60364. Jednorazowy wydatek rzędu kilkuset złotych to niska cena za spokojny sen i pewność, że instalacja w Twoim domu jest naprawdę bezpieczna.

Źródła danych i norm: Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), norma PN-HD 60364-6:2016, PN-EN 61557, PN-EN 61008-1, PN-EN 62446-3, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dane statystyczne pożarów: Komenda Główna Państwowej Straży Pożarnej, raport roczny za 2023 rok. Strona internetowa: isap.sejm.gov.pl, pkn.pl.
