Prosta instalacja elektryczna w garażu – poradnik krok po kroku

Zanim wbijesz pierwszy kołek pod puszkę, sprawdzasz listę. Wiertarka działa. Młot obecny. Kable? No właśnie dopiero teraz orientujesz się, że pomysł na instalację w głowie wygląda inaczej niż na papierze, a każdy kolejny przewód to decyzja, której konsekwencje poniesiesz przez lata. Prosta instalacja elektryczna w garażu to pozornie niewdzięczny temat, bo każdy opowiada ci co innego: sąsiad mówi, żeby ciągnąć 2,5 mm², elektryk z sąsiedniej ulicy kiwa głową, ale dodaje, że może 4 mm², a forum internetowe rozchodzi się w dyskusję o tym, czy RCD musi być typu A, czy wystarczy AC. Zanim zaczniesz rozwodzić się nad wyborem między 230 V a 400 V, usiądź i napisz na kartce co tak naprawdę będziesz w tym miejscu robić.

• Planowanie instalacji elektrycznej w garażu
• Dobór kabli i zabezpieczeń do garażu
• Montaż gniazd i oświetlenia w garażu
• Uziemienie i ochrona przeciwporażeniowa w garażu
• Weryfikacja i testowanie instalacji przed oddaniem do użytku
• Prosta instalacja elektryczna w garażu Pytania i Odpowiedzi

Planowanie instalacji elektrycznej w garażu

Większość awarii instalacji w garażu nie wynika z wadliwych komponentów, lecz z niedostatecznego planowania na samym początku. Właściciele traktują to zagadnienie jak powieszenie półki mierzą raz, wiercą dwa razy, a potem dziwią się, dlaczego gniazdko wylądowało za drzwiami albo dlaczego obwód wywala przy próbie włączenia dwóch urządzeń jednocześnie. Tymczasem prosta instalacja elektryczna w garażu wymaga dokładnie tego samego podejścia, co każdy inny projekt budowlany: zacznij od funkcji, przełóż ją na parametry techniczne, a dopiero potem dobierz komponenty.

Punkt wyjścia stanowi lista urządzeń, które zamierzasz zasilać obecnych i planowanych w horyzoncie minimum pięciu lat. Agregat sprężarkowy, spawarka transformatorowa, podnośnik hydrauliczny, ładowarka do pojazdów elektrycznych czy tylko oświetlenie LED i kompaktowa szlifierka każde z tych urządzeń generuje zupełnie inne obciążenie prądowe i wymaga innego okablowania. Jeśli Twoje potrzeby sprowadzają się do oświetlenia i okazjonalnego ładowania akumulatora, instalacja jednofazowa 230 V zabezpieczona wyłącznikiem 16 A całkowicie wystarczy. Natomiast gdy myślisz poważnie o warsztacie wyposażonym w elektronarzędzia o mocy sumarycznej przekraczającej 5 kW, trójfazowe zasilanie 400 V eliminuje problem spadków napięcia i przeciążonych obwodów.

Przyszłościowe planowanie to nie fanaberia, lecz ekonomia. Wciągnięcie dodatkowego przewodu w fazie wykończeniówki kosztuje dosłownie kilkadziesiąt złotych ten sam zabieg po położeniu tynku oznacza skuwanie, ponowne maskowanie i nerwowe sprawdzanie, czy przypadkiem nie uszkodziłeś czegoś w istniejącym okablowaniu. Projektując rozkład punktów elektrycznych, zarezerwuj minimum jedno miejsce na dodatkowy obwód w rogu przeciwległym do głównego wejścia przyrost mocy nigdy nie idzie w linii prostej.

Zobacz Prosta instalacja elektryczna do kampera

Dokładny szkic z wymiarami to narzędzie, które chroni portfel. Na czystej kartce nanoszę kolejno: szerokość i głębokość garażu, pozycję bramy wjazdowej i drzwi bocznych, lokalizację warsztatu lub regałów, wysokość sufitu. Następnie zaznaczam pozycję każdego gniazda wtykowego z wysokością nad podłogą standardowa wysokość dla gniazd montowanych przy posadzce to 30-50 cm, natomiast nad blatem roboczym sięga 110-120 cm. Punkty oświetleniowe nanoszę z uwzględnieniem stref zacienionych, a każdemu obwodowi przypisuję odrębny kolor, co ułatwia późniejszą weryfikację rozkładu obciążenia.

Zanim zamówisz pierwszy metr przewodu, oblicz sumaryczną moc przyłączeniową. Jeśli wszystkie urządzenia w garażu pracują jednocześnie co w przypadku agregatu sprężarkowego współpracującego ze spawarką jest jak najbardziej realne obciążenie sięgające 8-10 kW wymaga albo rozsądnego rozłożenia odbiorników na osobne fazy, albo przemyślanej rezygnacji z jednego na rzecz drugiego. Dla instalacji 400 V zalecam bilansowanie faz z dokładnością do 500 W asymetria przekraczająca tę wartość generuje straty mocy w przewodzie neutralnym i przyspiesza degradację izolacji.

Parametry środowiskowe miejsca determinują dobór osłony kabli. Garaż ocieplony wełną mineralną wymaga sprawdzenia obciążalności długotrwałej z uwzględnieniem współczynnika korekcyjnego wynoszącego 0,77 dla temperatury otoczenia 35°C bez tego przekrój 3×2,5 mm² H07V-U, który w warunkach standardowych przenosi 25 A, faktycznie pozwala na obciążenie rzędu 19 A. W pomieszczeniach wilgotnych konieczne jest stosowanie kabli w izolacji polwinitowej o podwyższonej odporności na wilgoć lub prowadzenie przewodów w rurze PCV o klasie szczelności IP44.

Podobny artykuł Prosta instalacja elektryczna w altanie

Dobór kabli i zabezpieczeń do garażu

Dobór przekroju żyły to najczęściej pomijany, a zarazem najważniejszy parametr całego projektu. Ludzie myślą, że wybierają kabel a w rzeczywistości wybierają między instalacją, która działa przez dekadę bezawaryjnie, a taką, która przy pierwszym większym obciążeniu zaczyna się nagrzewać, by po dwóch latach spowodować pożar. Mechanizm jest prosty: prąd płynący przez przewód generuje ciepło proporcjonalne do kwadratu natężenia i oporu samego drutu, a izolacja ma określoną temperaturę maksymalną, powyżej której traci właściwości dielektryczne.

Żyła miedziana 3×2,5 mm² w instalacji otwartej czyli prowadzonej w listwie kablowej lub na uchwytach osiąga obciążalność długotrwałą rzędu 18-20 A, co przy napięciu 230 V przekłada się na moc dopuszczalną około 4,1-4,6 kW. To w zupełności wystarcza dla typowego zestawu narzędzi warsztatowych, ale pod warunkiem że nie podłączasz do jednego obwodu równocześnie sprężarki (10 A), heblarki (6 A) i oświetlenia (1 A) suma 17 A przekracza wartość krytyczną dla przewodu 3×1,5 mm², a 3×2,5 mm² pracuje na granicy dopuszczalnej. Klasyczny błąd nowicjusza polega na oszczędzaniu kilku złotych za metr na przekroju i pakowaniu wszystkiego na jeden obwód.

Dla obwodu siłowego zabezpieczonego wyłącznikiem nadprądowym 16 A bezwzględnie stosuj przewód 3×2,5 mm². Dla obwodu zasilającego spawarkę transformatorową o mocy 4 kW potrzebujesz minimum 3×4 mm² i wyłącznika 20 A tu oszczędność wykluczona jest całkowicie, ponieważ przewód pracujący w stanie przeciążenia generuje temperaturę powyżej 70°C na izolacji, co w ciągu kilkuset godzin prowadzi do jej kruchości i pękania.

Jeśli projektujesz instalację trójfazową 400 V, układ pięcioprzewodowy TN-S jest standardem trzy przewody fazowe L1, L2, L3, przewód neutralny N oraz ochronny PE. Zasada jest taka, że każdy obwód dystrybucyjny wymaga własnego przewodu ochronnego poprowadzonego wzdłuż przewodów roboczych, a połączenia equipotencjalne wyrównawcze w garażu łączy szyna wyrównawcza z zaciskiem uziemiającym rozdzielnicy. Dla instalacji jednofazowej 230 V schemat trzypunktowy z osobnym przewodem ochronnym i neutralnym jest obligatoryjny łączenie funkcji neutralnej z ochronną w jednym przewodzie jest niedopuszczalne i stanowi naruszenie normy PN-HD 60364.

Prowadzenie przewodów wymaga doboru metody do warunków panujących w obiekcie. W budynku mieszkalnym z przegrodą murowaną gdzie kable biegną w bruzdach tynkowych stosuj peszle karbowane o średnicy dobieranej tak, by wypełnienie przekroju przewodami nie przekraczało 40% przekroju peszla, co gwarantuje możliwość późniejszego przeciągnięcia następnego drutu bez demontażu ściany. W garażu nieocieplonym z sufitem z płyt g-k kable prowadzi się w listwach przypodłogowych z PVC, a odstęp między punktami mocowania nie powinien przekraczać 30 cm dla zapewnienia stabilnego prowadzenia i ochrony przed obciążeniami mechanicznymi. W pomieszczeniach wilgotnych lub na zewnątrz kable wkładane są w rury stalowe lub systemy przewodów opancerzonych, które chronią żyłę przed uderzeniem i uszkodzeniem przez gryzonie.

Wyłącznik nadprądowy i RCD to dwa filary bezpieczeństwa, których rola różni się fundamentalnie, mimo że działają w tym samym miejscu rozdzielnicy. Wyłącznik nadprądowy reaguje na przekroczenie prądu znamionowego i chroni przewody przed przegrzaniem mechanizm działania opiera się na bimetalicznej blasze, która przy określonym obciążeniu nagrzewa się, wygina i wyzwala mechanizm wyłączający. RCD działa inaczej: monitoruje różnicę prądów między przewodem fazowym a neutralnym i wyłącza obwód, gdy ta różnica przekracza wartość znamionową nawet 30 mA, czyli wartość ponad dwudziestokrotnie mniejszą niż próg odczuwalności bólowej przez człowieka. Zasada współpracy jest prosta: wyłącznik nadprądowy chroni instalację przed skutkami przeciążenia, RCD chroni życie przed skutkami porażenia.

Montaż gniazd i oświetlenia w garażu

Najlepsza instalacja na papierze potrafi stać się koszmarem użytkowym, jeśli zapomnisz, że wygoda codziennej obsługi jest równie ważna jak poprawność techniczna. Gniazdka montuje się tam, gdzie są potrzebne, a nie tam, gdzie łatwiej poprowadzić peszel to prosta zasada, której większość amatorów nie stosuje, a potem każde użycie narzędzia wymaga rozkładania przedłużacza przez całą szerokość pomieszczenia.

Rozmieszczenie punktów gniazdowych powinno odpowiadać strefom użytkowym, a nie równej siatce. Na ścianie bocznej tam, gdzie planujesz stół roboczy potrzebujesz minimum dwóch gniazd wtykowych w linii poziomej, w odstępie 120-150 cm, na wysokości 110-120 cm nad podłogą, z własnym obwodem zabezpieczonym wyłącznikiem 16 A. Wzdłuż pozostałych ścian wystarczą gniazda pojedyncze montowane na wysokości 30-50 cm, w odstępach 150-200 cm zapewnia to zasięg bez przedłużacza na większości powierzchni roboczej. Unikaj montowania gniazd w rogach blisko kątów ściana-sufit, bo dostęp do nich będzie utrudniony po ustawieniu regałów lub samochodu.

Oświetlenie w standardowym garażu jednorodzinnym powinno składać się z minimum dwóch źródeł sufitowych rozmieszczonych symetrycznie, z podziałem na obwód niezależny od gniazd wtykowych nie ma nic gorszego niż zgaśnięcie światła w chwili wyłączenia sprzętu spowodowanego zadziałaniem wyłącznika przeciążeniowego. Każda oprawa sufitowa LED o mocy 12-15 W i strumieniu świetlnym 1200-1500 lm pokrywa około 10-12 m² przy wysokości montażu 2,5 m, co przy garażu 20 m² oznacza minimum dwie oprawy. Barwa światła 4000-4500 K neutralnego białego eliminuje zniekształcenia kolorów przy inspekcji powierzchni metalowych i pozwala na ocenę stanu izolacji przewodów bez efektu żółtego zażółcenia dla żarówek halogenowych.

Montując puszki pod gniazda, zachowaj idealną poziomość przy linii łączenia pokryw dekoracyjnych nawet milimetrowe odchylenie staje się widoczne po zamontowaniu ramki, a zasada działania mechanicznego jest prosta: każda puszka wyrównawcza osadzona na gipsie lub taśmie montażowej ma pewien margines regulacji kątowej, który znika po związaniu masy, dlatego wyrównanie wykonuje się na etapie osadzania, a nie po nim. Przewody wprowadzaj do puszki od dołu unikasz wtedy spływu wody kondensacyjnej po izolacji w głąb puszki, co w nieogrzewanym garażu zdarza się regularnie podczas mrozów.

Technika połączeń w punktach rozdzielczych determinuje trwałość całego systemu. Metoda pętli roboczej gdzie pojedynczy przewód przechodzi przez puszkę i jest zakańczany na zaciskach urządzenia, a nie osobne odcinki łączone w kostce zmniejsza liczbę połączeń mechanicznych o połowę, eliminując potencjalne punkty przegrzewania. Każde połączenie elektryczne wpuszczone w ścianę stanowi miejsce generowania oporu, a tym samym ciepła, którego rozkład w zamkniętej przestrzeni jest trudny do kontrolowania.

Uziemienie i ochrona przeciwporażeniowa w garażu

Właśnie ta część instalacji decyduje ostatecznie o tym, czy masz do czynienia z bezpiecznym systemem, czy jedynie z jego namiastką. Jeśli pomijasz uziemienie, ryzykujesz sytuację, w której prawidłowo zbudowana instalacja zostaje uznana za kompletną, a tymczasem każda awaria izolacji w jakimkolwiek urządzeniu szlifierce, kompresorze, lampie sufitowej zamienia metalową obudowę w przewodnik napięcia o wartości sieciowej. Ochronnik różnicowoprądowy sam w sobie nie wystarczy, jeśli impedancja pętli zwarciowej jest zbyt wysoka, by prąd fault current zdążył wyłączyć zabezpieczenie w wymaganym czasie.

Uziom otokowy to najczęściej spotykany typ uziemienia dla garaży wolnostojących taśma Cu 30×3,5 mm lub pręt stalowy ocynkowany o średnicy 17 mm wprowadzany pionowo na głębokość minimum 2,5 m stanowi podstawowy element, do którego podłącza się przewód uziemiający o przekroju minimum 10 mm² dla miedzi lub 16 mm² dla stali. Zasada działania opiera się na rozproszeniu prądu zwarciowego w masie gruntu im niższa rezystancja uziomu, tym większa zdolność odprowadzania prądu do ziemi, a tym samym szybsze zadziałanie zabezpieczeń nadprądowych.

Rezystancja uziomu nie jest wartością stałą zmienia się sezonowo, rośnie podczas suszy i spada w czasie deszczowej pogody, a jej wartość graniczna dla instalacji TT wynosi 10 Ω dla maksymalnej ochrony, przy czym instalatorzy z doświadczenia dążą do osiągnięcia wartości rzędu 5-8 Ω, co zapewnia komfortowy margines bezpieczeństwa. Metoda wbijania dodatkowych elektrod pionowych w odstępach minimum 3 m obniża wypadkową rezystancję układu mechanizm wynika z równoległego połączenia rezystancji poszczególnych elektrod, gdzie każda kolejna elektroda wnosi swój wkład w obniżenie sumy.

Połączenia wyrównawcze dodatkowe w garażu obejmują wszystkie metalowe elementy konstrukcyjne, które mogą zostać objęte potencjałem w razie awarii rury wodociągowe i kanalizacyjne wprowadzane do budynku, ramy okienne, brama wjazdowa z napędem elektrycznym, a także metalowe regały warsztatowe. Przewód wyrównawczy 4 mm² Cu łączy każdy z tych elementów z szyną equipotencjalną w rozdzielnicy, przy czym połączenia wykonuje się w sposób dostępny dla inspekcji wzrokowej zakopywanie złączy w tynku eliminuje możliwość okresowej weryfikacji stanu zacisków.

Wyłącznik nadprądowy różnicowoprądowy, potocznie nazywany RCD, to urządzenie, które reaguje na niesymetrię prądów w obwodzie i odcina zasilanie w czasie krótszym niż 30 ms dla typu A tyle wystarczy, by prąd rażeniowy nie osiągnął wartości niebezpiecznej dla organizmu ludzkiego. Dla obwodów zasilających urządzenia z przetwornicami częstotliwości, takimi jak regulatory obrotów w elektronarzędziach czy ładowarki do pojazdów elektrycznych, bezwzględnie stosuj RCD typu A typ AC przeznaczony jest wyłącznie dla obciążeń liniowych i nie gwarantuje wykrycia prądów upływowych o charakterze pulsacyjnym generowanych przez elektroniku.

Dla kompletnej ochrony rozważ wyłącznik typu A z funkcją wczesnego wykrywania łuków elektrycznych AFDD, którego zasada działania polega na analizie kształtu fali prądowej i identyfikacji wzorców charakterystycznych dla iskrzenia, czyli niestabilnych, wysokoczęstotliwościowych składowych, których sam wyłącznik nadprądowy nie jest w stanie zidentyfikować. Łuk elektryczny w kablu uszkodzonym przez przebicie izolacji lub przecięcie żyliny ostrzem szlifierki potrafi wytworzyć temperaturę przekraczającą 6000°C na styku elektrod, co w praktyce oznacza natychmiastowe zapłon materiałów izolacyjnych instalacja wyposażona w AFDD eliminuje to ryzyko na poziomie konstrukcyjnym, a nie wyłącznie proceduralnym.

Weryfikacja i testowanie instalacji przed oddaniem do użytku

Ostatnim etapem jest sprawdzenie, czy to, co zbudowałeś, działa dokładnie tak, jak projekt zakładał i tu niestety koncentruje się najwięcej błędów, ponieważ pominięcie testu funkcjonalnego prowadzi do oddania instalacji, która wygląda poprawnie, ale kryje w sobie jedno niebezpieczne niedociągnięcie. Protokół odbiorczy sporządzony samodzielnie nie ma wprawdzie mocy prawnej dokumentu wykonawczego, ale stanowi nieocenioną pamiątkę techniczną, do której wracasz przy każdej rozbudowie.

Kolejność testów nie jest przypadkowa. Najpierw wykonujesz oględziny wszystkich połączeń w punktach rozdzielczych i wtykowych sprawdzasz moment dokręcenia każdego zacisku śrubowego za pomocą wkrętaka nastawnego na moment obrotowy 0,5-0,7 Nm, gdzie niedokręcenie skutkuje punktowym wzrostem rezystancji i lokalnym przegrzewaniem, a przekręcenie prowadzi do zerwania gwintów w tworzywie puszki. Następnie przeprowadzasz test ciągłości przewodu ochronnego od rozdzielnicy do każdego gniazda wtykowego oddzielnie tester ciągłości powinien sygnalizować opór poniżej 1 Ω dla połączenia ochronnego o długości do 20 m.

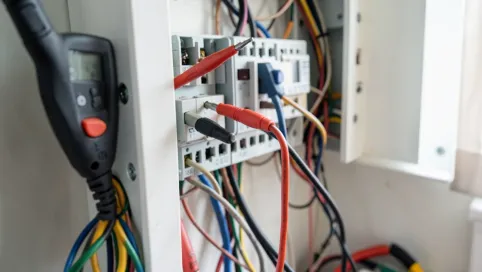

Pomiary izolacyjne wykonuje się między każdą parą przewodów roboczych a uziemieniem za pomocą megohmmierza zasilanego napięciem probierczym 500 V DC przez 60 sekund norma wymaga wartości powyżej 0,5 MΩ dla istniejących obwodów i powyżej 1 MΩ dla nowo instalowanych, przy czym mierzona wartość poniżej 0,2 MΩ bezwzględnie wymaga rewizji połączeń i wymiany uszkodzonego odcinka przed kontynuacją testów. Pomiary te wykonuje się przed włączeniem napięcia próba włączenia przy obwodzie neutralno-ochronnym może prowadzić do uszkodzenia izolacji w badanym przewodzie.

Po włączeniu napięcia przeprowadzasz test funkcjonalny RCD za pomocą dedykowanego przyrządu przycisk testowy wbudowany w urządzenie sprawdza wyłącznie mechanizm wyzwalania, a nie próg zadziałania, który wymaga specjalistycznego miernika symulującego prąd upływowy. Klasyczny miernik SNT z funkcją testu RCD wyzwala prąd 30 mA i mierzy czas wyłączenia wartość graniczna dla typu A wynosi 300 ms, a współczesne urządzenia działają w czasie poniżej 30 ms, co w praktyce oznacza, że porażenie prądem przerywa się szybciej, niż receptor bólowy zdąży przekazać sygnał do rdzenia kręgowego.

Protokół pomiarów zapisujesz w formie tabelarycznej z datą, warunkami atmosferycznymi, numeracją obwodów i wartościami zmierzonymi dokumentacja ta stanowi podstawę do rozbudowy instalacji w przyszłości, ponieważ każdy projektant rozszerzenia potrzebuje aktualnego stanu istniejącej sieci, a wartości izolacji z czasem pogarszają się w wyniku czynników środowiskowych. Regularne powtarzanie pomiarów kontrolnych raz na pięć lat dla instalacji suchej, raz na dwa lata dla garażu nieogrzewanego pozwala wychwycić spadki jakości izolacji, zanim przekształcą się one w awarię.

Dobrze wykonana i sprawdzona instalacja to nie projekt zamknięty, lecz fundament, na którym budujesz funkcjonalne miejsce pracy przez lata. Dokumentacja techniczna, szczegółowy szkic rozmieszczenia przewodów i rezerwowe miejsca w rozdzielnicy sprawiają, że rozbudowa o kolejny obwód lub mocniejsze zasilanie nie wymaga kucia ścian wystarczy podłączyć nowy element do przygotowanego miejsca. Rezultat? Garaż, który rośnie wraz z Twoimi potrzebami, bez kompromisów w zakresie bezpieczeństwa.
