Prosta instalacja elektryczna do kampera bez stresu

Wielu pasjonatów vanlife trafia w internecie na poradniki, które wyglądają poważnie, ale w praktyce kończą się ogólnikami. Tymczasem prosta instalacja elektryczna do kampera nie wymaga studiów elektrycznych, lecz zrozumienia kilku fizycznych zależności: napięcia, pojemności, prądu ładowania i strat na przewodach. Gdy te cztery zmienne trafiają do jednego schematu, montaż przestaje być czarną magią, a staje się powtarzalnym, bezpiecznym procesem.

• Schemat 12V w kamperze krok po kroku
• Akumulator, panel słoneczny i przetwornica
• Najczęstsze błędy przy montażu elektryki w kamperze

Schemat 12V w kamperze krok po kroku

Cała logika 12-woltowej instalacji w pojeździe kempingowym opiera się na jednym obiegu: źródło energii, magazyn, odbiorniki. Źródłem bywa alternator podczas jazdy, panel fotowoltaiczny na postoju lub sieć 230V po przejściu przez prostownik. Magazynem jest akumulator, a odbiornikami oświetlenie LED, pompa wody, lodówka kompresorowa, ładowarki do telefonów i wentylator.

Kluczowy parametr dobiera się nie na oko. Napięcie znamionowe wynosi zawsze 12V, ale w rzeczywistości akumulator kwasowy pracuje między 11,8V a 14,4V, a litowy LiFePO4 między 12,0V a 14,6V. Ta rozbieżność wpływa na dobór przetwornicy oraz zabezpieczeń, bo urządzenie projektowane na 12V toleruje wahania rzędu 10-15%.

W praktyce schemat wygląda następująco: akumulator główny łączy się z bezpiecznikiem głównym (zwykle 50-100A) umieszczonym w odległości nie większej niż 20 cm od biegunów. Dalej biegnie kabel o przekroju dostosowanym do długości trasy, następnie szyna rozdzielcza, od której odchodzą obwody z osobnymi bezpiecznikami. Każdy obwód ma swój przewód plus, swój minus i własne zabezpieczenie.

Warto zachować zasadę jednego źródła masy. Minusowy przewód od każdego odbiornika wraca do wspólnego punktu na karoserii lub na szynie, a nie „skąd popadnie". Dlaczego to takie ważne? Bo przy kilku punktach masy o różnym potencjale (rdza, luzy, brud) pojawiają się pętle, w których płynie prąd różnicowy, grzejący kable i zakłócający elektronikę pokładową.

Okablowanie i jego przekroje

Przekrój kabla dobiera się na podstawie dwóch zmiennych: prądu pobieranego przez odbiornik i długości przewodu. Spadek napięcia na trasie nie powinien przekraczać 3% w obwodach oświetlenia i 5% w obwodach silnikowych (pompy, wentylatory). Przy 10 metrach trasy i poborze 10A zasilanie pompki wymaga kabla 4 mm², a przy 20 metrach już 6 mm².

Stosowanie cieńszego kabla niż wynika z kalkulacji to jeden z najczęstszych błędów amatorów. Cienki przewód grzeje się pod obciążeniem, a jego izolacja z czasem twardnieje i pęka. W efekcie po roku użytkowania pojawia się iskrzenie lub spadek wydajności ładowania, którego przyczyny szuka się potem godzinami.

Kolorystyka kabli nie jest przypadkowa, choć w kamperze nie obowiązuje sztywna norma jak w budynkach. Przyjęło się, że czerwony biegnie plus, czarny lub niebieski minus, a żółty lub zielony to masa karoserii. Konsekwencja w kolorystyce skraca diagnostykę o połowę, bo wzrok natychmiast rozpoznaje potencjał.

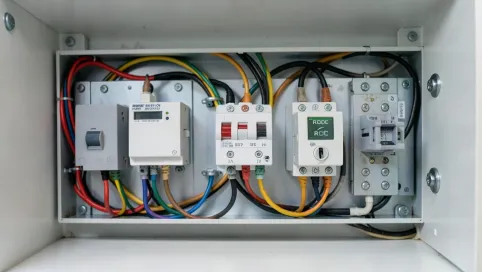

Zabezpieczenia i bezpieczniki

Bezpiecznik nie chroni odbiornika, lecz kabel. Jego zadanie polega na przerwaniu obwodu, gdy prąd przekroczy wartość, przy której przewód zaczyna się nadmiernie nagrzewać. Dlatego bezpiecznik umieszcza się jak najbliżej źródła, a jego amperaż dobiera się do najsłabszego ogniwa w obwodzie, czyli najczęściej do przekroju kabla.

Różnica między bezpiecznikiem topikowym a resetowalnym (PTC) jest subtelna, ale praktycznie istotna. Topikowy przerywa obwód trwale i wymaga wymiany. Resetowalny po ostygnięciu przywraca przewodzenie, co w kamperze bywa wygodne przy przypadkowych zwarciach w instalacjach testowych. Jednocześnie resetowalny wolniej reaguje i nie sprawdza się przy dużych prądach rozruchowych.

W obwodach z przetwornicą napięcia warto stosować bezpiecznik po stronie 12V oraz bezpiecznik po stronie 230V. Każdy z nich chroni inną część toru i żaden nie zastępuje drugiego. Pominięcie tego podziału skutkuje brakiem ochrony po stronie pierwotnej, gdzie prądy są wielokrotnie wyższe.

Akumulator, panel słoneczny i przetwornica

Trzy elementy tworzą serce każdej instalacji kempingowej. Akumulator magazynuje energię, panel fotowoltaiczny ją dostarcza, a przetwornica zmienia napięcie na format użyteczny dla sprzętów sieciowych. Ich wzajemne dopasowanie decyduje o tym, czy w kamperze będzie prąd, czy wiecznie pusty akumulator.

Akumulator: AGM, żelowy czy lit?

Akumulatory kwasowo-ołowiowe w wersji AGM (Absorbent Glass Mat) wytrzymują głębokie rozładowania do 50% pojemności i nie wymagają konserwacji. Żelowe tolerują głębsze rozładowania, ale źle znoszą szybkie ładowanie. Oba kosztują mniej niż lit, ich żywotność sięga 500-800 cykli przy rozsądnej eksploatacji.

Akumulatory LiFePO4 (litowo-żelazowo-fosforanowe) to inna liga. Przy 80% głębokości rozładowania wytrzymują 2000-4000 cykli, ważą trzykrotnie mniej i oddają niemal całą zgromadzoną energię, podczas gdy kwasowe oddają realnie 40-50% pojemności. Wymagają jednak wbudowanego systemu BMS (Battery Management System) i nie znoszą ładowania w temperaturach poniżej 0°C.

Pojemność akumulatora dobiera się do dziennego zużycia, a nie do życzenia. Lodówka kompresorowa pobiera średnio 30-50Ah na dobę, oświetlenie LED 5-10Ah, ładowanie telefonów 2-4Ah, pompa wody 1-3Ah. Suma tych wartości pomnożona przez współczynnik bezpieczeństwa (1,5 dla kwasowych, 1,2 dla litowych) daje minimalną pojemność banku energii.

Panel słoneczny i regulator ładowania

Panel fotowoltaiczny w kamperze pracuje w zmiennych warunkach oświetlenia, więc jego moc znamionowa (podawana w watach) nie przekłada się wprost na dzienną produkcję. Panel 200W wygeneruje latem przeciętnie 800-1000Wh dziennie, zimą 150-250Wh. Ta zmienność wymusza stosowanie regulatora MPPT, a nie tańszego PWM.

Regulator MPPT (Maximum Power Point Tracker) śledzi punkt maksymalnej mocy panelu i dostosowuje napięcie ładowania do aktualnego stanu akumulatora. Dzięki temu zwiększa uzysk energii o 20-30% w porównaniu z regulatorem PWM, który po prostu obcina napięcie. Różnica w cenie zwraca się w ciągu kilku miesięcy intensywnego użytkowania.

Napięcie panelu (Voc) nie może przekraczać maksymalnego napięcia wejściowego regulatora. Typowy regulator MPPT obsługuje 100V lub 150V Voc, co pozwala łączyć panele szeregowo. Przy pojedynczym panelu 200W o Voc ≈ 22V problem nie istnieje. Przy dwóch panelach połączonych szeregowo Voc rośnie do 44V, co nadal mieści się w limicie większości regulatorów.

Przetwornica napięcia

Przetwornica DC/AC, potocznie zwana inwerterem, zamienia 12V na 230V. Jej moc dobiera się do największego odbiornika, który zamierzasz zasilać. Czajnik 1500W wymaga inwertera o mocy ciągłej 2000W, bo pobór chwilowy przy starcie przekracza wartość znamionową. Laptop 65W zadowoli się inwerterem 150W.

Sprawność przetwornicy wynosi zwykle 85-93%. Oznacza to, że inwerter 1000W pobiera z akumulatora realnie 1100-1170W. Ta strata zamienia się w ciepło, które trzeba odprowadzić. Inwerter umieszcza się w przewiewnym miejscu, z minimum 10 cm wolnej przestrzeni wokół radiatora.

Przetwornica czysta sinusoida (Pure Sine Wave) kosztuje więcej niż modyfikowana, ale jest konieczna do zasilania urządzeń z silnikami (lodówki kompresorowe, wentylatory, pompy) oraz elektroniki z zasilaczami impulsowymi. Modyfikowana sinusoida powoduje, że silniki grzeją się i pracują głośniej, a zasilacze mogą brzęczeć lub w ogóle nie startować.

Najczęstsze błędy przy montażu elektryki w kamperze

Doświadczenie warsztatowe podpowiada, że te same pomyłki powtarzają się w niemal każdym samochodzie budowanym od podstaw. Warto je poznać przed własnym montażem, bo koszt ich naprawy bywa wyższy niż oszczędność na tańszym kablu.

Zbyt cienki kabel przy dużych odległościach

Pierwszy i najczęstszy błąd polega na stosowaniu kabla o przekroju identycznym jak w aucie osobowym. Samochód producenta ma akumulator pod maską i krótkie trasy. W kamperze trasy sięgają 5-10 metrów, a prądy chwilowe (przetwornica) sięgają 100A. Przekrój 6 mm², wystarczający w aucie, w kamperze grzeje się i generuje spadki napięcia sięgające 2V.

Rozwiązanie wymaga świadomego doboru kabla do każdej trasy. Kabel 16 mm² kosztuje więcej, ale przy prądzie 80A i trasie 8 metrów traci tylko 0,8V, czyli mniej niż 7%. Cieńszy przewód 10 mm² traciłby 1,3V, co odbiornik odczuje jako wyraźne słabsze zasilanie.

Brak bezpiecznika przy akumulatorze

Drugi błąd wynika z przekonania, że „krótki kabel od akumulatora nie wymaga zabezpieczenia". To niebezpieczne myślenie. Kabel o długości 20 cm przy prądzie zwarcia akumulatora (kilkaset amperów) topi się w ciągu kilku sekund, iskrzy i potrafi zapalić izolację. Bezpiecznik główny w odległości 10-20 cm od bieguna to absolutne minimum.

Mieszanie mas i niedokręcone połączenia

Trzeci problem to masa. Montażyści łączą minus odbiornika z najbliższą śrubką karoserii, zapominając, że każde takie połączenie ma rezystancję. Kilka słabych punktów masy sumuje się w spadek napięcia rzędu 1V, którego źródła nikt potem nie potrafi zlokalizować.

Połączenia śrubowe na kablu wymagają użycia końcówek oczkowych zaciskanych zaciskarką, nie skręcania gołego kabla pod śrubę. Skręcony kabel pod śrubą po kilku wibracjach luzuje się, tworzy rezystancję przejściową i grzeje się. Z pozoru drobny detal decyduje o niezawodności całego układu.

Brak wentylacji przy akumulatorze kwasowym

Akumulatory AGM i żelowe wydzielają wodór podczas ładowania. W zamkniętej obudowie pod siedziskiem może dojść do kumulacji gazu, szczególnie przy ładowaniu prostownikiem z sieci 230V. Akumulator litowy LiFePO4 nie wydziela gazów, co czyni go bezpieczniejszym w zamkniętych przestrzeniach mieszkalnych.

Wentylacja obudowy akumulatora kwasowego to kilka otworów o średnicy 20 mm w dolnej i górnej części skrzynki. Konwekcyjny przepływ powietrza wynosi wodór na zewnątrz, zanim jego stężenie osiągnie 4% objętości, czyli dolną granicę wybuchowości.

Ładowanie alternatorem bez przekaźnika

Czwarta pomyłka dotyczy ładowania podczas jazdy. Bezpośrednie połączenie akumulatora rozruchowego z akumulatorem pokładowym powoduje, że prąd ładowania płynie przez kabel o niewłaściwym przekroju, a alternator pojazdu zużywa się szybciej. Rozwiązaniem jest przekaźnik separacyjny (VSR, Voltage Sensitive Relay) lub dedykowany booster ładowania DC-DC.

Booster DC-DC dostosowuje napięcie ładowania akumulatora pokładowego do jego typu. AGM wymaga 14,4-14,8V, lit LiFePO4 wymaga 14,2-14,6V z kompensacją temperatury. Alternator samochodu podaje zwykle 13,8-14,4V, co dla AGM bywa niewystarczające. Sterownik DC-DC podnosi napięcie do wymaganego poziomu, jednocześnie ograniczając prąd ładowania, by nie przeciążyć alternatora.

Brak planu i dokumentacji

Piąty błąd organizacyjny polega na montażu bez schematu. W praktyce montaż bez rysunku kończy się splątanymi kablami, brakiem możliwości diagnostyki i koniecznością demontażu połowy instalacji przy pierwszej awarii. Nawet prosty szkic na kartce A4 z zaznaczonymi przekrojami, bezpiecznikami i trasami kabli oszczędza godziny pracy w przyszłości.

Prosta instalacja elektryczna do kampera własnymi rękami to wykonalne przedsięwzięcie, gdy ktoś rozumie fizykę obwodu: prąd płynie od źródła przez zabezpieczenie, kabel i odbiornik z powrotem do masy. Każde ogniwo tego łańcucha musi być dopasowane przekrojem, amperażem i rezystancją. Schemat 12V w kamperze krok po kroku to nie czarna magia, lecz iteracyjny proces doboru komponentów i weryfikacji pomiarami.

Źródła danych i normy: PN-EN 50618 (kable solarne), PN-EN 60228 (żyły kabli), dyrektywa niskonapięciowa 2014/35/UE, normy producentów akumulatorów (Varta, Victron Energy dokumentacja techniczna), dane katalogowe regulatorów MPPT (Victron, EPever), informacje producentów przetwornic napięcia (Victron, EPEver, Volt Polska). Przy projektowaniu instalacji warto sięgnąć również do poradników technicznych Victron Energy (victronenergy.com) oraz katalogów obliczeniowych przekrojów kabli z uwzględnieniem spadku napięcia.
