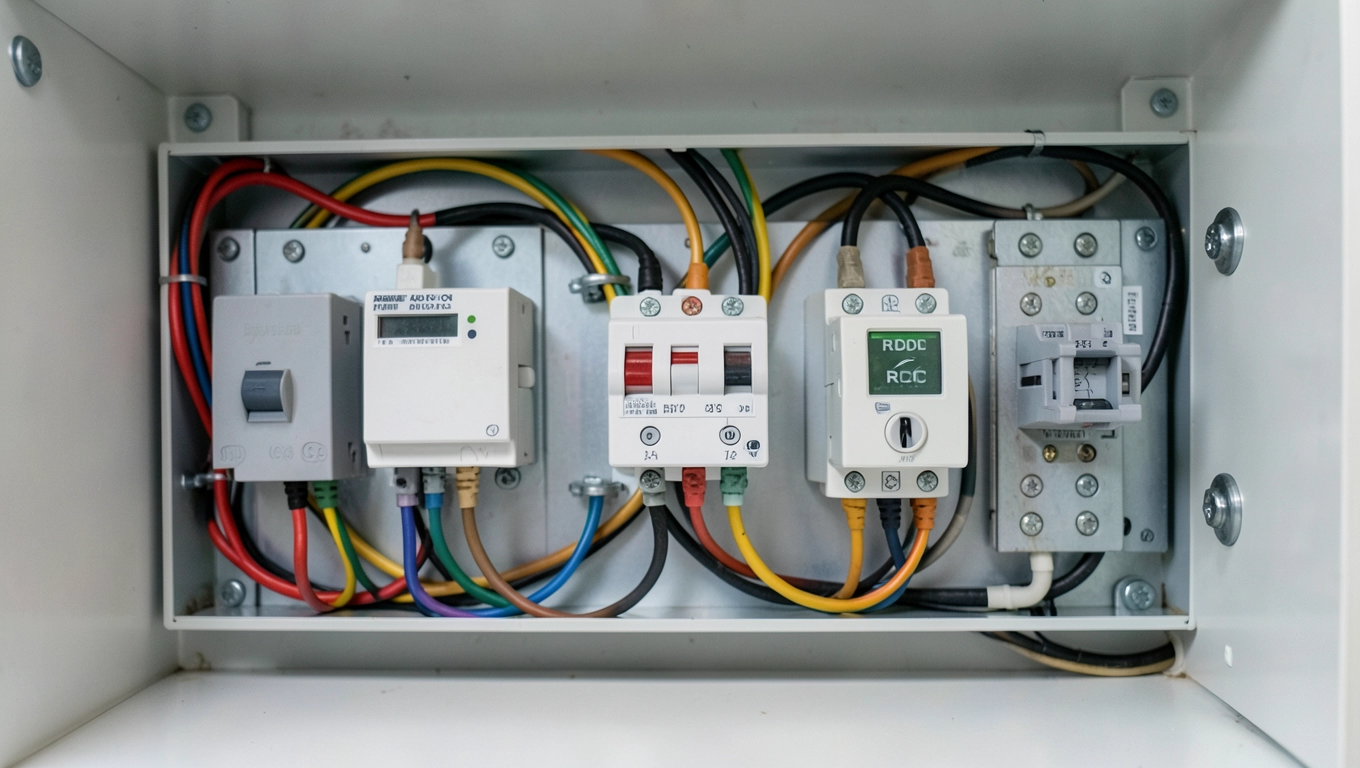

Zabezpieczenia w instalacji elektrycznej: kompletny przewodnik
Trzy tysiące pożarów rocznie w polskich domach zaczyna się od iskry w gniazdku, przepalonej żyły albo uderzenia pioruna w linię napowietrzną. Zabezpieczenia w instalacji elektrycznej stanowią jedyny pewny hamulec między taką iskrą a stratą dorobku życia, dlatego ich rola wykracza daleko poza formalność odbioru technicznego. W dalszej części znajdziesz konkretne wartości prądów, czasy zadziałania, normy PN-HD 60364 oraz praktyczne wskazówki doboru tak, by każdy obwód w domu, mieszkaniu czy małej firmie był chroniony adekwatnie do realnego ryzyka, a nie tylko zgodnie z wpisem w projekcie.
- Rodzaje zabezpieczeń elektrycznych stosowanych w domu
- Jak dobrać wyłącznik nadprądowy i różnicowoprądowy do obwodu
- Ograniczniki przepięć SPD typ 1, 2 i 3 kiedy je stosować
- Selektywność zabezpieczeń i kaskadowanie w rozdzielnicy
- Najczęstsze błędy przy doborze zabezpieczeń elektrycznych
Rodzaje zabezpieczeń elektrycznych stosowanych w domu
Najprostszy podział wyróżnia cztery rodziny urządzeń: nadprądowe, różnicowoprądowe, przepięciowe oraz specjalistyczne, jak zabezpieczenia fazowe czy przedlicznikowe. Każda z nich reaguje na inny mechanizm zagrożenia i dopiero ich współpraca tworzy spójny system ochrony.
Wyłączniki nadprądowe MCB (Miniature Circuit Breaker) chronią przewody przed skutkami przeciążenia i zwarcia. Działają dwustopniowo: termiczny bimetal ugina się przy długotrwałym prądzie 1,13-1,45 raza większym od znamionowego, a elektromagnes błyskawicznie odciąca obwód przy prądzie zwarciowym rzędu 3-10 kA. Charakterystyka B (3-5 In) sprawdza się w obwodach oświetleniowych, C (5-10 In) w gniazdkowych, D (10-20 In) w silnikowych.
Wyłączniki różnicowoprądowe RCD (Residual Current Device) wykrywają nierównowagę prądów w przewodach fazowym i neutralnym. Gdy różnica przekroczy czułość urządzenia, najczęściej 30 mA, następuje odcięcie w czasie poniżej 30 ms. To właśnie RCD chroni człowieka przed porażeniem w łazience, kuchni i wszędzie tam, gdzie woda spotyka się z metalową obudową sprzętu.
Ograniczniki przepięć SPD (Surge Protective Device) gaszą krótkotrwałe skoki napięcia wywołane wyładowaniami atmosferycznymi lub operacjami łączeniowymi w sieci. Typ 1 montuje się na wejściu budynku, typ 2 w rozdzielnicy głównej, typ 3 bezpośrednio przy odbiorniku. Każdy kolejny stopień obniża amplitudę fali do poziomu bezpiecznego dla elektroniki.
Zabezpieczenie przedlicznikowe (ZPL) montuje operator sieci dystrybucyjnej. Składa się z rozłącznika głównego i ogranicznika przepięć typu 1, plombowanego po założeniu. Jego obecność jest wymagana przy każdym nowym przyłączu, a samowolna wymiana grozi odcięciem dostawy energii.
Porównanie podstawowych zabezpieczeń
| Urządzenie | Reaguje na | Typowa czułość / prąd | Miejsce montażu |
|---|---|---|---|
| Bezpiecznik topikowy | Zwarcie, przeciążenie | 6-63 A | Stare rozdzielnice, obwody siłowe |
| Wyłącznik MCB | Zwarcie, przeciążenie | 6-63 A, char. B, C, D | Rozdzielnica główna i obwodowa |
| RCD | Prąd różnicowy (porażenie) | 30 mA / 300 mA | Obwody łazienkowe, gniazdkowe, zewnętrzne |
| SPD typ 1 | Uderzenie pioruna, przepięcie atmosferyczne | Iimp 12,5-25 kA | Wejście budynku, przed licznikiem |
| SPD typ 2 | Przepięcie łączeniowe, pośrednie piorunowe | In 5-20 kA | Rozdzielnica główna |
| SPD typ 3 | Pozostałości fali, napięcia resztkowe | Up ≤ 1,5 kV | Przy odbiorniku (listwa, gniazdo) |
Jak dobrać wyłącznik nadprądowy i różnicowoprądowy do obwodu
Dobór zaczyna się od przekroju przewodu, bo to on decyduje o dopuszczalnym obciążeniu długotrwałym. Przewód miedziany 1,5 mm² wytrzyma 16 A, 2,5 mm² 25 A, 4 mm² 32 A, a 6 mm² 40 A. Zabezpieczenie musi chronić kabel, więc jego prąd znamionowy nie może przekraczać obciążalności żyły.
Charakterystykę MCB dobiera się do charakteru odbiorników. Oświetlenie żarowe i LED bez stateczników impulsowych współpracuje z B10 lub B16. Gniazdka ogólne, kuchnia, pralka z silnikiem asynchronicznym wymagają C16 lub C20. Warsztat z silnikami trójfazowymi rozruchowymi korzysta z D25 lub D32, gdzie wyższy prób elektromagnesu pozwala na krótkotrwały udar prądu rozruchowego bez fałszywego wyzwalania.
Czułość RCD zależy od środowiska. 30 mA obowiązuje w łazienkach, kuchniach, pralniach, garażach oraz wszelkich obwodach z dostępem osób nieprzeszkolonych. 300 mA stosuje się jako ochronę przeciwpożarową w rozdzielnicy głównej, ponieważ prąd różnicowy tej wielkości potrafi już zainicjować żarzenie izolacji.
Norma PN-HD 60364 nakłada obowiązek stosowania RCD 30 mA w obwodach gniazdkowych o prądzie znamionowym nieprzekraczającym 32 A, które nie są zasilane wyłącznie z obwodu SELV lub PELV. W praktyce oznacza to praktycznie wszystkie domowe gniazdka oraz oświetlenie podłogowe w strefach wilgotnych.
Przekrój przewodu a wartość bezpiecznika
| Przekrój Cu (mm²) | Dopuszczalne obciążenie | Zalecany MCB | Przykładowe obwody |
|---|---|---|---|
| 1,5 | 16 A | B10 / B16 | Oświetlenie |
| 2,5 | 25 A | B16 / C16 / C20 | Gniazdka pokoje |
| 4 | 32 A | C25 / C32 | Kuchnia, pralka |
| 6 | 40 A | C32 / D32 | Płyta indukcyjna, piekarnik |
| 10 | 50 A | D40 / D50 | Silniki trójfazowe |
Kiedy RCD jest obowiązkowy
Łazienki, kuchnie, piwnice, garaże, ogród, balkony, wszystkie gniazdka do 32 A, oświetlenie zewnętrzne, obwody z wtyczkami ogrodowymi oraz stacje ładowania pojazdów.
Kiedy wystarczy sam MCB
Oświetlenie sufitowe w suchych pokojach, obwody SELV 12 V, stałe instalacje w szafach serwerowych z własnym układem ochronnym.
Ograniczniki przepięć SPD typ 1, 2 i 3 kiedy je stosować
SPD typ 1 to pierwsza linia obrony budynku. Montuje się go możliwie blisko wejścia przewodu do obiektu, najczęściej w rozdzielnicy przedlicznikowej lub bezpośrednio za rozłącznikiem głównym. Jego elementy iskiernikowe lub warystorowe przyjmują bezpośrednie uderzenie pioruna o wartości 12,5-25 kA (10/350 µs) bez utraty ciągłości przewodu ochronnego PE.
SPD typ 2 pochłania to, co przetrwa typ 1 oraz skoki generowane przez sieć średniego napięcia. Umieszczany w rozdzielnicy głównej budynku, obniża napięcie resztkowe do poziomu 1,5-2,5 kV. Norma PN-EN 61643-11 klasyfikuje go jako zdolny do odprowadzania prądów o kształcie 8/20 µs przy wartościach 5-40 kA.
SPD typ 3 montuje się tam, gdzie kończy się strefa ochronna typu 2, czyli przy telewizorze, komputerze, routerze, sterowniku pompy ciepła. Jego warystory o napięciu znamionowym 275 V i czasie reakcji poniżej 25 ns dokładnie wycinają ostatnie mikroskoki, które mogłyby zresetować procesor lub skrócić żywotność kondensatorów w zasilaczu impulsowym.
W praktyce typ 3 bez typu 2 to formalność, bo fala przepięciowa po drodze już uszkodzi półprzewodniki w pierwszym stopniu zasilacza. Realną ochronę daje dopiero kaskada: ZPL z SPD typ 1, potem SPD typ 2 w rozdzielnicy, na końcu SPD typ 3 przy kosztownym sprzęcie RTV/AGD.
Dom podłączony napowietrznie
Wymaga SPD typ 1 na wejściu, typ 2 w rozdzielnicy, typ 3 przy sprzęcie elektronicznym. To obowiązek wynikający z ryzyka bezpośredniego wyładowania.
Dom podłączony kablowo podziemnie
Wystarczy SPD typ 2 w rozdzielnicy oraz typ 3 przy najważniejszych urządzeniach, ponieważ kabel ziemny sam tłumi falę piorunową.
Checklista przed wyjazdem na urlop
- Wyłącz wszystkie zbędne obwody MCB w rozdzielnicy, zostaw tylko lodówkę i alarm.
- Naciśnij przycisk TEST na RCD, jeśli nie wyzwala, wymień go przed powrotem.
- Sprawdź, czy SPD typ 2 ma w okienku wskaźniku kolor zielony. Czerwony oznacza degradację warystora.
- Odłącz z gniazdek ładowarki i zasilacze, które mogą iskrzyć przy skoku napięcia.
Selektywność zabezpieczeń i kaskadowanie w rozdzielnicy
Selektywność to umiejętność wyłączenia tylko uszkodzonego odcinka sieci, bez gaszenia całego budynku. Dzięki niej zwarcie w lampce nocnej nie pozbawia prądu lodówki, a przepalenie się kabla od grzejnika nie wyłącza oświetlenia na piętrze.
Realizuje się ją przez dobór progów i czasów zadziałania. Zabezpieczenie główne (rozłącznik lub bezpiecznik przedlicznikowy) reaguje przy prądach rzędu kilku kiloamperów z opóźnieniem 50-100 ms, a zabezpieczenie obwodowe MCB reaguje błyskawicznie, poniżej 5 ms. Gdy zwarcie osiąga 500 A, MCB odcina obwód zanim prąd osiągnie próg zadziałania bezpiecznika głównego.
Selektywność amplitudowa polega na takim dobraniu prądów znamionowych, by prąd zwarciowy w obwodzie był mniejszy niż pród zadziałania urządzenia nadrzędnego. Typowy przykład: MCB główny C32, obwodowy B16. Prąd zwarciowy obwodu oświetleniowego nie przekracza 250 A, więc nie pobudza C32, który reaguje dopiero powyżej 160 A przy czasie 0,1 s.
Selektywność czasowa wymaga zastosowania wyłączników z regulowanym opóźnieniem lub różnych charakterystyk. W kaskadzie domowej najczęściej stosuje się schemat: rozłącznik przedlicznikowy 63 A → wyłącznik różnicowoprądowy 40 A / 30 mA → wyłączniki nadprądowe obwodowe 6-20 A. Każdy stopień ma wyższy prąd znamionowy i dłuższy czas reakcji, co pozwala poprzedniemu stopniowi wykonać pierwsze odcięcie.
Brak selektywności oznacza, że zwarcie w jednym gniazdku kuchennym może wyłączyć całą rozdzielnicę. To nie tylko dyskomfort, ale i realne zagrożenie, gdy w ciemności ktoś szuka świecy przy piecu gazowym. W małych instalacjach wystarczy przestrzegać zasady trzech kroków: rozłącznik główny co najmniej o dwie wielkości wyższy niż zabezpieczenie obwodowe, obecność RCD jako odrębnego stopnia, charakterystyka MCB nadrzędnego o jeden typ wyższa (B zamiast C lub C zamiast D).
Najczęstsze błędy przy doborze zabezpieczeń elektrycznych
Najpoważniejszy błąd to niedowymiarowanie MCB względem przekroju przewodu. Bezpiecznik B20 na kablu 1,5 mm² pozwala przepływać prądowi, który po kilkudziesięciu minutach nadtapi izolację, zanim w końcu zareaguje termika. To właśnie taki scenariusz kończy się pożarem, który w statystykach PSP figuruje jako „nieznana przyczyna”.
Drugie miejsce zajmuje brak RCD lub jego niewłaściwa lokalizacja. Wyłącznik różnicowoprądowy zamontowany za głównym rozłącznikiem, ale przed zabezpieczeniami obwodowymi, chroni wszystkie obwody. Zamontowany w jednym tylko obwodzie łazienki pozostawia resztę domu bez ochrony przed porażeniem, co w świetle normy PN-HD 60364 stanowi poważne uchybienie.
Trzeci błąd polega na ignorowaniu selektywności. Montaż pięciu MCB B16 jeden obok drugiego bez różnicowania charakterystyk i prądów znamionowych sprawia, że każde zwarcie wyłącza losowy wyłącznik, a niekoniecznie ten właściwy. W takiej konfiguracji trudno zlokalizować usterkę, a podczas awarii nocą cały dom pogrąża się w ciemności.
Czwarty błąd to brak SPD lub montaż samego typu 3. Taki ogranicznik nie ma fizycznej możliwości pochłonięcia energii pioruna, która dociera do rozdzielnicy. Jego warystory degradują się po pierwszym większym przepięciu i przestają chronić, o czym informuje jedynie mała plakietka, którą łatwo przeoczyć przy rutynowym przeglądzie.
Piąty, bardzo częsty błąd, to zbyt ciasna rozdzielnica. Upakowanie trzech różnicowoprądów, ośmiu MCB i SPD w obudowie 12-modułowej skutkuje brakiem cyrkulacji powietrza i przegrzewaniem zacisków. Konsekwencją jest skrócona żywotność wyzwalaczy termicznych i zwiększone ryzyko fałszywych zadziałań latem przy 30°C w piwnicy.
Objawy przeciążenia, których nie wolno ignorować
ciepłe kable przy gniazdkach, zapach spalenizny przy rozdzielnicy, migotanie LED-ów przy włączeniu czajnika, regularne wyzwalanie MCB po dłuższym używaniu odkurzacza. Każdy z tych sygnałów wymaga natychmiastowej wizyty uprawnionego elektryka, zanim dojdzie do trwałego uszkodzenia izolacji.
Zabezpieczenia dla nowoczesnych instalacji
Fotowoltaika wymaga dodatkowego zabezpieczenia po stronie prądu stałego, najczęściej rozłącznika DC o napięciu 1000 V oraz SPD typu 2 dedykowanego instalacjom PV. Inwerter posiada własne zabezpieczenia nadprądowe, ale nie chroni przed przepięciami atmosferycznymi indukowanymi w przewodach stringu.
Ładowarka samochodu elektrycznego pobiera 7,4 kW w trybie jednofazowym lub 11 kW w trójfazowym. Wymaga osobnego obwodu z przewodem 6 mm², MCB C32 oraz RCD typu B, ponieważ prostownik pojazdu generuje składową stałą, którą RCD typu AC i A nie rozpoznają. Pominięcie tej różnicy skutkuje brakiem ochrony różnicowoprądowej przy ładowaniu.
Pompy ciepła, klimatyzacja i ładowarki do rowerów elektrycznych coraz częściej pojawiają się w projektach nowych domów. Wspólną cechą tych urządzeń jest wysoki prąd rozruchowy oraz wrażliwa elektronika, dlatego projekt rozdzielnicy powinien uwzględniać miejsce na dodatkowy SPD typu 3 oraz RCD selektywny (opóźniony), który nie wyzwala podczas krótkotrwałych skoków prądu różnicowego generowanych przez filtry EMI.
Dobór zabezpieczeń to nie sztuka dla sztuki, lecz inżynieria konkretnych wartości: prądów, czasów, progów i norm. Każde odstępstwo od zaleceń PN-HD 60364 niesie za sobą realne ryzyko porażenia, pożaru lub utraty gwarancji sprzętu elektronicznego. Warto więc raz na pięć lat zlecić uprawnionemu elektrykowi przegląd rozdzielnicy wraz z testem przyciskiem RCD oraz pomiarem rezystancji izolacji, by upewnić się, że cały łańcuch ochrony działa tak, jak zakładał projekt.
Podstawą prawną artykułu są: norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 60898 (Wyłączniki nadprądowe), PN-EN 61008 (Wyłączniki różnicowoprądowe), PN-EN 61643-11 (Ograniczniki przepięć), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz dane statystyczne Państwowej Straży Pożarnej. Źródła: Komenda Główna PSP (kgpsp.gov.pl), Polski Komitet Normalizacyjny (pkn.pl), SEP (sep.com.pl).
