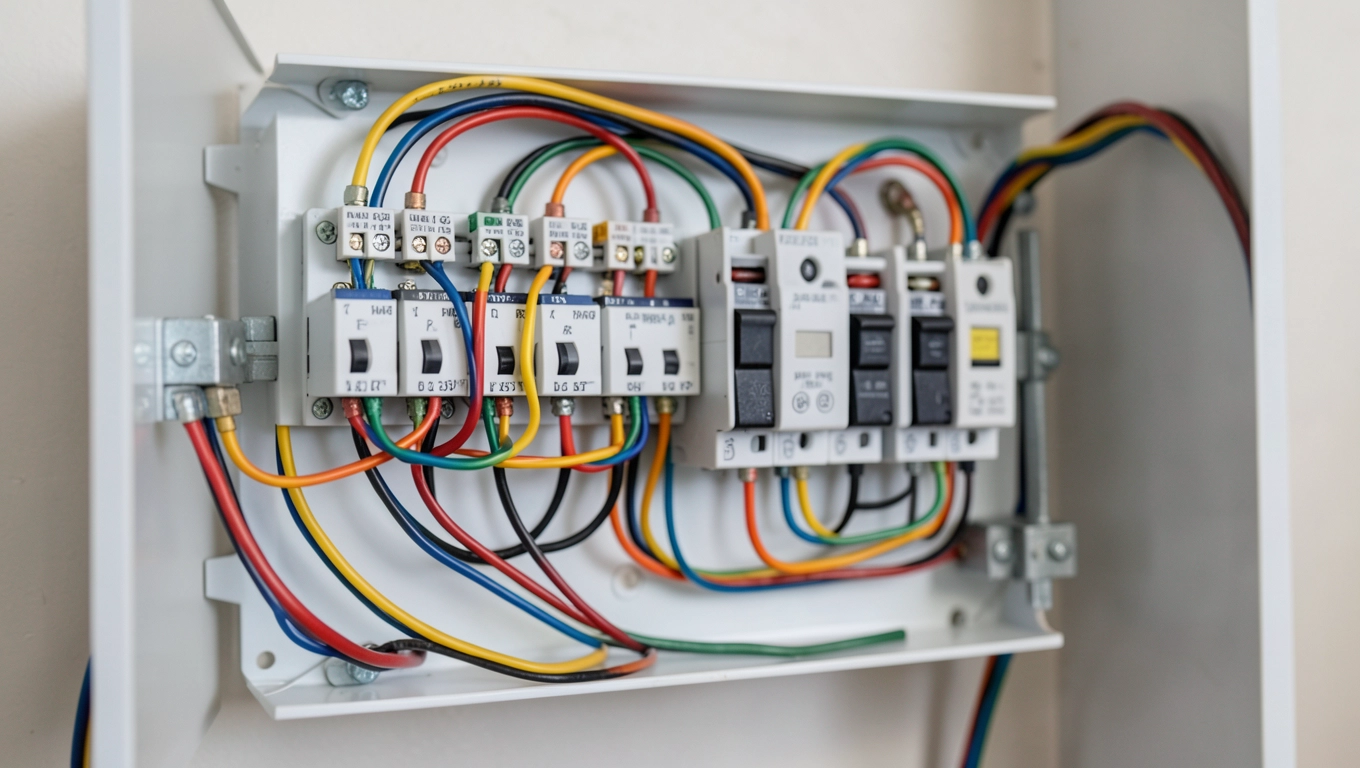

Rozdzielnica 3-fazowa w domu: schemat, który ochroni Cię przed pożarem

7 najczęstszych błędów montażu rozdzielnicy 3-fazowej

Większość z tych błędów wynika z pośpiechu. Gdy ekipa kończy budowę, w szafce pojawiają się pierwsze aparaty, a inwestor naciska na przyspieszenie odbioru. Wtedy właśnie powstają niedokładności, które przez lata zbierają żniwo w postaci grzanych zacisków, tlących się połączeń albo wybijających różnicówek. Znam to z własnej praktyki, wystarczy jeden obluzowany zacisk pod 25-amperowym obciążeniem, by po kilku miesiącach mosiądz pokrył się warstwą tlenku, a rezystancja złącza wzrosła kilkakrotnie.

• 7 najczęstszych błędów montażu rozdzielnicy 3-fazowej
• Klasa szczelności IP i dobór aparatów do rozdzielnicy domowej
• Checklist przed załączeniem napięcia, co sprawdzić w 3-fazowej instalacji

Dobór aparatów bez kalkulacji obciążenia

Pierwszym grzechem jest dobieranie wyłączników nadprądowych „na oko". MCB 16 A na obwód z czajnikiem i zmywarką brzmi rozsądnie, ale gdy do obwodu dojdzie jeszcze piekarnik, chwilowy prąd rozruchowy potrafi przekroczyć wartość znamionową pięciokrotnie. W efekcie wyłącznik nie tyle chroni, co jedynie odnotowuje fakt zwarcia. Kiedy suma prądów z kilku obwodów jednofazowych przekracza 80% prądu znamionowego różnicówki albo rozłącznika głównego, zaczyna się problem termiczny, izolacja żył wolno się starzeje, a zaciski korodują.

Rozwiązanie jest prozaiczne: przed zakupem aparatów wykonaj bilans mocy. Zsumuj moce znamionowe wszystkich odbiorników jednofazowych, rozdziel je możliwie równomiernie między fazy L1, L2 i L3, a następnie dobierz zabezpieczenia z 20-procentowym zapasem. Taki zapas odpowiada współczynnikowi jednoczesności, który w domowych realiach rzadko przekracza 0,6.

Zbyt krótkie kable wyprowadzające w rozdzielnicy

Kabel wchodzący do szyny aparatu powinien mieć zapas 5-7 cm po zdjęciu izolacji. Zbyt krótki odcinek zmusza do mocowania żyły „na styk", co utrudnia przyszłą wymianę aparatu i tworzy mechaniczne naprężenie w zacisku. Każde pociągnięcie przy serwisie obraca wtedy żyłę w zacisku sprężynowym, a luz zaczyna narastać.

Naprawa zajmuje pół godziny: obetnij kabel, nałóż tulejkę zaciskaną (hilox albo rurową), zaciśnij ją praską z profilem trapezowym, a następnie nasuń koszulkę termokurczliwą. Tulejka zwiększa powierzchnię styku i zamyka miedź przed utlenianiem, koszulka zaś chroni przed przypadkowym zwarciem z sąsiednią fazą.

Brak łączenia grzebieniowego lub bloku rozdzielczego

Mostkowanie rozłączników nadprądowych to pokusa, która wygląda niewinnie, lecz w trójfazowej rozdzielnicy kończy się asymetrią. Monter wkłada kawałek drutu między zaciski wyjściowe MCB, żeby zasilić kilka obwodów jednocześnie, lecz zapomina, że przez ten jeden mostek płynie suma prądów wszystkich obwodów. Gdy mostek jest zbyt cienki, grzeje się i staje się przyczyną pożaru.

Prawidłowo stosuje się grzebień rozdzielczy (szyna fazowa) o odpowiednim przekroju, najczęściej 10 albo 16 mm², dopasowany do rozstawu zacisków aparatów. Grzebień rozkłada potencjał L1, L2 lub L3 równomiernie na wszystkie sąsiadujące MCB, a jego konstrukcja gwarantuje identyczny docisk na każdym zacisku. Gdy montujesz aparaty o różnych szerokościach modułów, grzebień trzeba przyciąć, a końce zaślepić dołączonymi zaślepkami.

Złe prowadzenie przewodu neutralnego N

Przewód N bywa traktowany po macoszemu. Wystarczy, że na szynie N pojawi się za dużo żył pod jednym zaciskiem, a sprężyna traci swój pierwotny docisk. Rezystancja rośnie, napięcie na obciążeniu zaczyna pływać, a elektronika wrażliwa na jakość zasilania, komputery, sterowniki pomp ciepła, reaguje restartem.

Szyna neutralna powinna być prowadzona osobno dla każdego wyłącznika różnicowoprądowego (RCCB), ponieważ sumowanie prądów fazowych z trzech obwodów jednofazowych wymaga pewności, że żaden z nich nie zostanie pomylony przy przyszłej modernizacji. W praktyce oznacza to, że dla każdego RCCB zakłada się własną listwę N, a wszystkie listwy łączy z mostem powrotnym do punktu rozdzielenia.

Różnicówka 3-fazowa na obwodach 1-fazowych

RCCB czteropolowy, oznaczony symbolem 3P+N, wymaga podłączenia wszystkich trzech faz i neutralnego. Jeśli zasilisz go tylko z jednej fazy i zera, drugie i trzecie wejście pozostają puste, a wyłącznik różnicowoprądowy natychmiast sygnalizuje usterkę. Prawidłowo dobiera się RCCB stosownie do liczby faz obwodu: na obwód trójfazowy (kuchnia indukcyjna, pompa ciepła), czteropolowy, a na obwody jednofazowe, dwupolowy.

Różnicówka 3-fazowa ma sens jedynie w obwodzie, w którym rzeczywiście płyną prądy wszystkich trzech faz. Podłączenie jej do pojedynczego obwodu jednofazowego to techniczny nonsens i proszenie się o kłopoty.

Obciążenie powyżej 80% prądu znamionowego

Aparaty zabezpieczające mają tzw. charakterystykę termiczną. Prąd 1,13 razy większy od znamionowego nie wyzwoli wyłącznika nadprądowego przez całą godzinę, ale przy dłuższym działaniu temperatura zacisków wzrośnie o kilkanaście stopni Celsjusza. Każde 10 K więcej przyspiesza utlenianie miedzi sześciokrotnie.

Dlatego też przy doborze wyłącznika kieruj się zasadą: prąd znamionowy MCB równy maksymalnemu prądowi obciążenia pomnożonemu przez 1,25. Wyłącznik B16 dobieraj do obwodu o prądzie nie większym niż 12-13 A w pracy ciągłej, a B10 do 8 A. Ten sam schemat rozumowania obowiązuje dla różnicówek, gdzie prąd znamionowy sumuje się z kilku obwodów jednocześnie.

Różne średnice przewodów pod jednym zaciskiem

Zacisk sprężynowy jest zaprojektowany pod konkretny zakres przekrojów. Włożenie żyły 1,5 mm² obok 4 mm² kończy się tym, że sprężyna działa asymetrycznie. Cienki drut lekko się wysuwa, a jego styk z mostkiem oporowym grzeje się przy każdym obciążeniu. Z czasem mosiądz pokrywa się nalotem, rezystancja zaczyna rosnąć, a w najgorszym razie pojawia się iskrzenie słyszalne nocą jako ciche tykanie.

Prawidłowe rozwiązanie to łączenie przewodów o różnych średnicach za pomocą bloku rozdzielczego albo listwy zaciskowej. Najpierw doprowadzasz grubszą żyłę do listwy, a z niej wychodzą pojedyncze odgałęzienia cieńszym drutem do poszczególnych aparatów. Każde połączenie zostaje wówczas zaciśnięte praską z odpowiednim profilem, co gwarantuje kontrolę nad jakością styku.

Klasa szczelności IP i dobór aparatów do rozdzielnicy domowej

Klasa szczelności IP to nie techniczna ciekawostka, lecz konkretna ochrona przed wodą, pyłem i przypadkowym dotykiem. Inwestor, który wybiera szafkę wnękową do przedpokoju, nie potrzebuje poziomu ochrony IP65, ale ten sam inwestor w garażu, już tak. Każdy z tych kodów odpowiada realnemu środowisku pracy.

Sama obudowa rozdzielnicy nie wystarczy. Aparaty wewnętrzne powinny mieć stopień ochrony co najmniej IP2x, a okablowanie wprowadzane przez dławice kablowe zgodne z klasą obudowy. Jeden niezaciśnięty przepust potrafi obniżyć klasę szczelności o kilka poziomów, więc każdy otwór po wyjęciu niepotrzebnego dławika zaślepia się korkiem z gumy EPDM.

Dobór aparatów: MCB, RCCB, SPD, szyna DIN

Serce rozdzielnicy stanowi szyna DIN 35 mm, na której osadzamy aparaty modułowe. Rozstaw 35 mm to standard międzynarodowy, więc aparaty różnych producentów z tej samej kategorii montażowej pasują do siebie bez problemu. Szerokość pojedynczego modułu wynosi 17,5 mm, a jeden MCB jednobiegunowy zajmuje jeden moduł, RCCB dwubiegunowy, dwa, a czterobiegunowy, cztery.

W kolejności montażowej od góry rozdzielnicy powinny znaleźć się: rozłącznik główny, ogranicznik przepięć (SPD typu 1 albo typu 1+2), wyłączniki różnicowoprądowe (RCCB), a na końcu wyłączniki nadprądowe (MCB). Taka kolejność odpowiada kierunkowi przepływu prądu i ułatwia serwisowanie: wyłączenie rozłącznika odcina całą rozdzielnicę od zasilania.

• MCB (Miniature Circuit Breaker), wyłącznik nadprądowy, chroni przed skutkami przeciążenia i zwarcia.
• RCCB (Residual Current Circuit Breaker), wyłącznik różnicowoprądowy, reaguje na prąd upływu, czyli różnicę między prądem wpływającym a wypływającym.
• SPD (Surge Protective Device), ogranicznik przepięć, chroni elektronikę domową przed skokami napięcia z sieci albo od wyładowań atmosferycznych.

Checklist zakupowy przed pierwszym uruchomieniem

Zanim trafisz do sklepu, warto mieć gotową listę. Dzięki niej unikniesz kilku wizyt i nie kupisz przypadkiem aparatu o niewłaściwej charakterystyce. Każda pozycja odpowiada konkretnemu wymaganiu normy PN-HD 60364, która reguluje projektowanie instalacji elektrycznych niskiego napięcia.

• Stopień ochrony obudowy dopasowany do pomieszczenia (IP40 wewnątrz, IP65 w garażu).
• Ilość modułów z 20-procentowym zapasem na przyszłe rozbudowy.
• Certyfikat CE i znak zgodności z dyrektywą niskonapięciową LVD.
• Kompatybilność zacisków MCB i RCCB jednego producenta, by uniknąć różnic w docisku.
• Charakterystyka wyłączników MCB (B, C albo D) dobrana do typu odbiornika.

Dobór charakterystyki wyłącznika wpływa na czas reakcji przy zwarciu. Charakterystyka B wyzwala przy 3-5-krotnym prądzie znamionowym i pasuje do obwodów oświetleniowych. Charakterystyka C przy 5-10-krotnym, do standardowych gniazd i typowych odbiorników domowych. Charakterystyka D przy 10-20-krotnym, do silników z ciężkim rozruchem, pomp albo kompresorów.

Checklist przed załączeniem napięcia, co sprawdzić w 3-fazowej instalacji

Moment pierwszego załączenia napięcia to ostatnia szansa, by wyłapać usterkę zanim zacznie ona kosztować. Każdy doświadczony elektryk powtarza wtedy tę samą procedurę: mierzy rezystancję izolacji, sprawdza ciągłość przewodu ochronnego, a dopiero potem naciska dźwignię rozłącznika głównego. Pomijanie któregokolwiek z tych kroków to proszenie się o kłopoty, które w najgorszym razie kończą się pożarem.

1. Zmierz rezystancję izolacji miernikiem 500 V DC między każdą fazą a PE oraz między wszystkimi fazami. Wynik poniżej 0,5 MΩ oznacza usterkę.
2. Sprawdź ciągłość przewodu ochronnego od rozdzielnicy do każdego gniazda. Pomiar powinien wykazać rezystancję bliską zeru.
3. Zweryfikuj kolejność faz L1-L2-L3 miernikiem kolejności faz. Pomylona kolejność skutkuje nieprawidłowym kierunkiem obrotów silników trójfazowych.
4. Przetestuj wyłączniki RCCB przyciskiem TEST. Każdy z nich powinien natychmiast wyzwolić.
5. Skontroluj momenty dokręcenia zacisków kluczem dynamometrycznym. Wartość zależy od producenta, lecz zwykle mieści się w przedziale 2,5-4 Nm.
6. Sprawdź, czy przewody N i PE nie są pomylone przy żadnym aparacie.
7. Upewnij się, że grzebienie rozdzielcze są osadzone do końca i zabezpieczone zaślepkami.
8. Zrób zdjęcie wnętrza rozdzielnicy przed założeniem drzwiczek, przyda się przy serwisie.

Pomiar rezystancji izolacji wymaga odłączenia wrażliwej elektroniki. Sterowniki pomp ciepła, falowniki klimatyzacji albo centrale wentylacyjne potrafią ulec uszkodzeniu przy napięciu probierczym 500 V. Taki pomiar wykonuje się wyłącznie przed podłączeniem odbiorników albo po ich odłączeniu z listwy zaciskowej.

Co może się wydarzyć po załączeniu napięcia

W pierwszych minutach po przywróceniu zasilania warto obserwować amperomierz albo licznik energii. Nagły wzrost poboru prądu przy braku włączonych odbiorników wskazuje na usterkę izolacji, która przepuszcza prąd do uziemienia. W takiej sytuacji wyłącza się kolejne obwody, by zlokalizować wadliwy odcinek. Każdy wyłącznik różnicowoprądowy, który wyzwala bez obciążenia, to wyraźny sygnał błędu w okablowaniu albo w podłączeniu odbiornika.

Po udanym rozruchu instalacja wchodzi w tryb normalnej pracy. Pierwsze tygodnie to okres, w którym niedokręcone zaciski się poluzowują, a miejsca grzane szybko pokrywają się nalotem. Kontrola po miesiącu od uruchomienia pozwala wyłapać te usterki zanim przerodzą się w poważniejszy problem.

Finalnie rozdzielnica 3-fazowa to nie kolekcja aparatów, lecz precyzyjny system. Każdy element ma swoje zadanie, każdy przekrój swoją rolę, a każdy zacisk, moment dokręcenia. Prawidłowy montaż w zgodzie z PN-HD 60364 chroni nie tylko sprzęt, lecz przede wszystkim domowników. Gdy brakuje pewności co do projektu albo wykonania, najlepszym rozwiązaniem pozostaje zlecenie prac elektrykowi z aktualnymi uprawnieniami SEP, który wykona pomiary odbiorcze i potwierdzi zgodność instalacji z obowiązującymi przepisami.

Źródła: norma PN-HD 60364 „Instalacje elektryczne niskiego napięcia", Dyrektywa niskonapięciowa LVD 2014/35/UE, rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych budynków. Więcej informacji o klasyfikacji IP w publikacjach IEC 60529 dostępnych w serwisie pkp(.)pl oraz w materiałach Polskiego Komitetu Normalizacyjnego (pkn(.)pl).
