Schemat instalacji elektrycznej w domu – prosta mapa, która chroni przed koszmarem

audytwodorowy 2025-04-10 00:19 / Aktualizacja: 2026-06-16 14:02:05

Trzy fazy wpadające do rozdzielni, dwadzieścia obwodów, siedemdziesiąt gniazdek, osobne linie do piekarnika i do indukcji, RCD w łazience, zabezpieczenie przeciwprzepięciowe na wejściu. To nie jest grafomański wymysł projektanta. To konkretna mapa bezpieczeństwa, dzięki której prąd w domu 120 m² robi dokładnie to, czego od niego oczekujesz, a przy pierwszej awarii nie zostawia cię po ciemku z lodówką pełną rozmrożonej ryby. Poniżej znajdziesz najprostszy schemat instalacji elektrycznej w domu, rozpisany krok po kroku, z konkretnymi przekrojami, zabezpieczeniami i kosztami 2026.

Schemat instalacji elektrycznej w domu

Ile obwodów potrzebujesz w domu 120 m² i jak je poprawnie rozplanować

W domu jednorodzinnym o powierzchni 100-200 m² minimalna liczba obwodów wynosi od 18 do 24, ale realne potrzeby zamykają się zwykle w przedziale 20-28. Każdy obwód to osobna linia z własnym zabezpieczeniem nadprądowym, ciągniona od rozdzielnicy do grupy odbiorników. Zbyt mała ich liczba to klasyczny błąd, który prowadzi do tego, że włączony czajnik wybija korki, gdy w pokoju świeci lampa.

Podział wygląda tak: 6 do 8 obwodów oświetleniowych (po jednym na kondygnację lub strefę), 8 do 10 obwodów gniazdowych (rozbitych na pokoje, by przeciążenie jednego nie pozbawiało zasilania reszty domu), oraz obwody dedykowane dla kuchenki elektrycznej, piekarnika, zmywarki, pralki, suszarki, bojlera, klimatyzacji, pompy ciepła i gniazda siłowego 400 V, jeśli takie planujesz. Każdy z tych odbiorników pobiera od 2 kW do 12 kW, a przy wspólnym obwodzie z gniazdkami sumaryczny prąd szybko przekracza dopuszczalne 16 A.

Fizyka tego wymogu jest prosta. Przewód YDYp 3x2,5 mm² przyjmie w sposób ciągły około 21 A, ale zabezpieczenie nadprądowe B16 odcina zasilanie dopiero przy prądzie rzędu 23 A przez dłuższy czas. Jeśli na jednej linii wiszą czajnik (10 A), toster (4 A) i lampa (0,2 A), chwilowe sumowanie się poborów prowadzi do nagrzewania izolacji, a w skrajnym wypadku do stopienia koszulki i zwarcia. Rozbicie na mniejsze obwody to rozbicie ryzyka.

Norma PN-HD 60364-7-714 mówi wprost, że obwody w pomieszczeniach mieszkalnych powinny być podzielone tak, by awaria jednego nie pozbawiała zasilania więcej niż jednego pomieszczenia. Dodatkowo §183 Warunków Technicznych nakazuje, by instalacja była wykonana w sposób umożliwiający odcięcie zasilania obwodów oświetleniowych niezależnie od gniazd. To nie jest sugestia, lecz wymóg prawny, którego pominięcie kończy się odmową odbioru domu.

Praktyczny rozkład dla parteru domu 120 m²: obwód 1 oświetlenie parteru, obwód 2 oświetlenie piętra, obwód 3 gniazda salon, obwód 4 gniazda sypialnie, obwód 5 gniazda korytarz i schody, obwód 6 kuchnia gniazda ogólne, obwód 7 kuchenka indukcyjna (osobny), obwód 8 piekarnik (osobny), obwód 9 zmywarka, obwód 10 pralka, obwód 11 łazienka gniazda (z RCD 30 mA), obwód 12 oświetlenie zewnętrzne. Piętro dorzuca kolejne 4-6 obwodów, garaż i kotłownia kolejne 2-3. Razem wychodzi 20-24 linie, co odpowiada rozdzielnicy 36-modułowej z zapasem na przyszłość.

Zasada numer jeden: dedykowany obwód na każdy odbiornik powyżej 2 kW

Piekarnik, płyta indukcyjna, bojler elektryczny, klimatyzator typu split, pompa ciepła do 7 kW, suszarka kondensacyjna. Łączenie ich z gniazdkami ogólnymi to pozorna oszczędność, która po roku kończy się wyzwoleniem wyłącznika nadprądowego w najmniej spodziewanym momencie. Dedykowany obwód to koszt rzędu 150-300 zł za dodatkową linię, a ratuje cię przed przestojem całej kuchni, gdy jeden bojler postanowi pobierać 3,5 kW w trakcie kolacji.

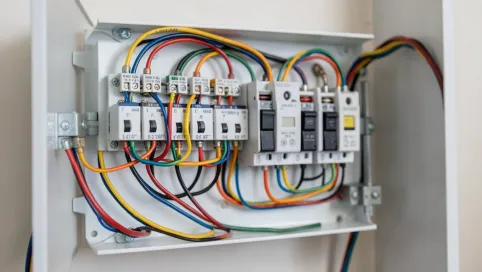

Schemat rozdzielnicy elektrycznej w domu, moduły, zabezpieczenia i miejsce na RCD

Rozdzielnica to centralny punkt całej instalacji. W domu jednorodzinnym montuje się ją najczęściej w garażu, w korytarzu lub w wydzielonym pomieszczeniu technicznym, na wysokości 1,1 do 1,8 m od podłogi. Minimalna liczba modułów dla 24 obwodów to 36, a optymalnie 48, by zostawić wolną przestrzeń na przyszłe rozbudowy (fotowoltaika, ładowarka samochodowa, magazyn energii).

Schemat blokowy wygląda następująco:

ZASILANIE 230/400 V
       |
 [ROZŁĄCZNIK GŁÓWNY 63 A]
       |
 [OGRANICZNIK PRZEPIĘĆ T1+T2]
       |
 [WYŁĄCZNIK RCD GŁÓWNY 300 mA typ A]
       |
 [WYŁĄCZNIK RCD 30 mA typ A, obwody mokre]
 [WYŁĄCZNIK RCD 30 mA typ AC, pozostałe]
       |
 [WYŁĄCZNIKI NADPRĄDOWE B10/B16/B20/B25]
       |
 [OBWODY]

Każdy moduł DIN ma szerokość 18 mm, a kolejność montażu musi być logiczna. Na samym początku idzie rozłącznik główny, za nim ogranicznik przepięć klasy T1+T2 (chroni przed wyładowaniami atmosferycznymi i skokami napięcia z sieci), dalej wyłącznik różnicowoprądowy główny 300 mA typu A, a po nim rozdzielenie na sekcje zabezpieczone RCD 30 mA. Dopiero za RCD pojawiają się wyłączniki nadprądowe B6, B10, B16 czy B20.

Tabela: rozdzielnica 48 modułów, rozmieszczenie elementów

PozycjaElementIlość modułów
1Rozłącznik główny 63 A3
2Ogranicznik przepięć T1+T24
3RCD główny 300 mA typ A4
4RCD 30 mA typ A (kuchnia, łazienka, pralka)2 x 2 moduły
5RCD 30 mA typ AC (pozostałe gniazda)2 x 2 moduły
6Wyłączniki B6 (oświetlenie)8 x 1 moduł
7Wyłączniki B10 (oświetlenie zewnętrzne)4 x 1 moduł
8Wyłączniki B16 (gniazda ogólne)10 x 1 moduł
9Wyłączniki B20/B25 (dedykowane)6 x 1 moduł
10Styk pomocniczy, zegar, sterowanie4 moduły
11Rezerwa6 modułów

Typ RCD dobiera się do charakteru obciążenia. Typ AC reaguje wyłącznie na sinusoidalny prąd różnicowy, typ A wykrywa dodatkowo składową stałą, która pojawia się przy prostownikach (zasilacze impulsowe, pralki, zmywarki, ładowarki), a typ B jest zarezerwowany dla odbiorników z falownikami, jak ładowarki pojazdów elektrycznych czy małe instalacje fotowoltaiczne. W typowym domu 120 m² bez fotowoltaiki wystarczą trzy RCD typu A 30 mA, każdy obsługujący 4-6 obwodów.

RCD 30 mA chroni życie, bo przy prądzie różnicowym 30 mA przez czas poniżej 30 ms serce człowieka nie ulega migotaniu komór. RCD 300 mA chroni instalację przed pożarem, bo taki prąd różnicowy płynący przez dłuższy czas wystarczy, by zapalić drewno lub kurz. Oba są wymagane przez §183 i §184 Warunków Technicznych, a pominięcie któregoś z nich traktowane jest jako wada odbiorowa.

Symbole na schemacie, co oznaczają i jak ich nie pomylić

  • Szlif (kółko z trzema kreskami) gniazdo wtyczkowe 230 V ze stykiem ochronnym.
  • Krzyżyk w kółku lampa sufitowa lub punkt oświetleniowy.
  • Litera S w kółku łącznik jednobiegunowy (pojedynczy włącznik światła).
  • Podwójny kwadrat rozdzielnica.
  • Trójkąt z grotem i kreską wyłącznik różnicowoprądowy.
  • Prostokąt z liniami wyłącznik nadprądowy.

Symbole rysuje się zgodnie z normą PN-EN 60617. Poza nimi na schemacie powinny znaleźć się: numeracja obwodów, przekroje przewodów, typ zabezpieczenia, długość trasy oraz moc przypisana do obwodu. Bez tych danych rysunek jest szkicem, a nie dokumentem odbiorowym.

Przekroje przewodów elektrycznych, tabela, dobór zabezpieczeń i obciążenia

Przewód to mięśnie i naczynia krwionośne każdej instalacji. Dobrany za cienki grzeje się i prowadzi do pożaru, dobrany za gruby niepotrzebnie podnosi koszt. Podstawowa reguła mówi, że przekrój musi być taki, by przy maksymalnym spodziewanym obciążeniu napięcie na końcu linii nie spadło o więcej niż 5% względem napięcia nominalnego.

Tabela: przekrój przewodu, zabezpieczenie, obciążenie

Przekrój CuZabezpieczenieMaksymalne obciążenie ciągłeTypowe zastosowanie
1,5 mm²B10 A4,8 kWOświetlenie ogólne
2,5 mm²B16 A7,7 kWGniazda ogólne, mały AGD
4,0 mm²B20 A / B25 A9,6-12 kWBojler, klimatyzator, zmywarka
6,0 mm²B32 A15 kWPłyta indukcyjna 230 V, suszarka
10 mm²C40 A23 kWPłyta indukcyjna 400 V, kuchnia elektryczna

W warunkach domowych stosuje się niemal wyłącznie przewody miedziane. Aluminium, choć tańsze, utlenia się na stykach, ma większą rezystywność i wymaga większych przekrojów przy tym samym prądzie. Norma PN-HD 60364-5-52 dopuszcza aluminium w instalacjach powyżej 16 mm², ale w domu jednorodzinnym praktycznie się go nie używa.

Przewód YDYp 3x2,5 mm² w ścianie gipsowo-kartonowej prowadzony w peszelu zachowuje obciążalność długotrwałą 21 A, ale w izolacji termicznej (wełna w poddaszu) spada do 16 A. To istotne, bo błąd w doborze właśnie tu, na strychu, generuje najwięcej interwencji serwisowych. Przy projektowaniu długości trasy warto też uwzględnić spadek napięcia: 1% na każde 10 m linii 2,5 mm² przy pełnym obciążeniu. Przy 25 m wychodzi 2,5%, co razem z wnętrzem rozdzielnicy daje margines na styk normy.

Nie stosuj przewodu 1,5 mm² do gniazdek, nawet jeśli wszystkie twoje odbiorniki mają po 100 W. Powód jest czysto mechaniczny: cienki przewód przy gwałtownym szarpnięciu wtyczki wypada z zacisku, a to pierwszy krok do iskrzenia i grzania styku. 2,5 mm² to absolutne minimum dla każdego gniazda, niezależnie od mocy odbiornika.

Jak rozplanować gniazdka i oświetlenie w kuchni, łazience i salonie, checklist per pokój

Planowanie punktów odbioru to etap, na którym inwestorzy popełniają najwięcej błędów. Dwa gniazda w salonie, jedno w sypialni, brak gniazda nad blatem kuchennym. Efekt: listwy przypodłogowe ciągnące się przez cały pokój, a podłoga porysowana kablami od lampy stojącej. Schemat instalacji elektrycznej domu jednorodzinnego musi zaczynać się od planu funkcji, nie od planu gniazdek.

Kuchnia, minimum 8 obwodów

  • 2 gniazda nad blatem roboczym (wysokość 110 cm), każde w innym obwodzie
  • 1 gniazdo do lodówki (dedykowany obwód, wysokość 30 cm)
  • 1 gniazdo do zmywarki (dedykowany obwód, wysokość 30 cm)
  • 1 gniazdo do okapu (obwód oświetleniowy lub dedykowany, wysokość 200 cm)
  • 1 gniazdo do piekarnika (dedykowany obwód 3x4 mm², za zabudową)
  • 1 gniazdo do płyty indukcyjnej (dedykowany obwód 3x6 mm² lub 5x2,5 mm² przy 400 V)
  • 1 gniazdo do czajnika (obwód ogólny kuchenny, blat)
  • 1 punkt oświetleniowy sufitowy + oświetlenie podszafkowe LED

W łazience obowiązuje podział na strefy wg normy PN-HD 60364-7-701. Strefa 0 to wnętrze wanny lub brodzika (urządzenia 12 V, IP67). Strefa 1 to ściany do 2,25 m nad dnem wanny (oprawy IP44, klasa II). Strefa 2 to 60 cm wokół strefy 1 (gniazda IP44, RCD 30 mA). Strefa 3 to reszta pomieszczenia. Wszystkie gniazda w łazience muszą mieć bolec ochronny i być zabezpieczone RCD 30 mA. Minimalna liczba gniazdek: 2 (przy umywalce i przy pralce), ale praktyczna to 3-4.

Salon i sypialnia

Salon potrzebuje od 6 do 10 gniazdek, w tym co najmniej 2 przy kanapie (do lamp stojących i ładowarek), 2 przy ścianie telewizyjnej (telewizor, soundbar, dekoder), 1-2 przy regale (lampki) oraz 1 pod oknem (odkurzacz). Oświetlenie salonu warto rozbić na trzy obwody: żyrandol centralny, kinkiety, oświetlenie akcentowe LED.

Sypialnia zamyka się w 4-6 gniazdkach, w tym 2 po obu stronach łóżka (lampki nocne, ładowarki), 1 pod oknem (odkurzacz), 1 przy szafie (żelazko, suszarka) oraz 1 przy toaletce. W pokoju dziecięcym warto dodać gniazdo z zaślepką ochronną przy biurku i podwójne gniazdo przy drzwiach, by uniknąć sznura ciągniętego przez cały pokój.

Garaż i kotłownia

Garaż: 2-3 gniazda (brama, oświetlenie, narzędzia), osobny obwód oświetlenia, oprawa hermetyczna IP65. Kotłownia: dedykowany obwód do kotła, osobny do pomp obiegowych, gniazdo 230 V przy kominie (czyszczenie), oświetlenie hermetyczne. Oba pomieszczenia muszą mieć RCD 30 mA, a w kotłowni dodatkowo wymagany jest ogranicznik przepięć klasy T2.

Koszt instalacji elektrycznej w domu 2026, projekt, materiały, robocizna

Realny budżet na schemat instalacji elektrycznej domu jednorodzinnego w 2026 roku zamyka się w przedziale 180-280 zł/m² powierzchni użytkowej. Składa się na to trzy składniki: projekt, materiały, robocizna. Każdy z nich można optymalizować, ale cięcie na etapie projektu prawie zawsze oznacza straty w materiałach i robociźnie.

Tabela: koszty rozbite na etapy (dom 120 m², 24 obwody)

EtapZakresKoszt 2026
ProjektSchemat ideacyjny + rozdzielnica + rzuty2 500, 4 500 zł
MateriałyPrzewody, osprzęt, rozdzielnica, peszel9 000, 14 000 zł
RobociznaKucie bruzd, układanie, podłączenie, pomiary12 000, 18 000 zł
Pomiary odbioroweImpedancja, RCD, rezystancja izolacji600, 1 200 zł
Razem24 100, 37 700 zł

Sam projekt, wykonywany przez uprawnionego projektanta z SEP, kosztuje od 2 500 do 4 500 zł. Otrzymujesz wówczas schemat ideacyjny, schemat rozdzielnicy, rzuty kondygnacji z zaznaczonymi punktami odbioru, obliczenia spadków napięcia i dobór zabezpieczeń. Bez tego dokumentu elektryk montuje "na czuja", a każda zmiana koncepcji w trakcie budowy to dodatkowe godziny pracy i materiał wyrzucony w ścianę.

Materiały to najczęściej około 35% całego budżetu. Przewód YDYp 3x2,5 mm² kosztuje 4,5-6,5 zł/m, YDYp 3x1,5 mm² 3,0-4,5 zł/m, peszel 2,5-4 zł/m. Rozdzielnica natynkowa 48-modułowa z drzwiczkami 250-400 zł, wyłączniki nadprądowe 18-35 zł/szt., RCD 80-150 zł/szt. Przy 24 obwodach samo osprzęt rozdzielnicy pochłania 1 800-2 500 zł.

Robocizna zależy od regionu, standardu wykończenia i doświadczenia ekipy. W 2026 roku stawka za punkt elektryczny (gniazdko lub łącznik) wynosi 80-140 zł, za punkt oświetleniowy 90-130 zł, za metr trasy kablowej w peszelu 25-45 zł, za kompletną rozdzielnicę 800-1 400 zł. Dom 120 m² z 70 gniazdkami, 30 punktami oświetleniowymi i 200 m tras kablowych generuje robociznę 12 000-18 000 zł. To dużo, ale elektryk z uprawnieniami bierze odpowiedzialność za każdy lut i każdy zacisk, a błąd w tym fachu kosztuje życie.

Modernizacja starej instalacji w domu z lat 70. lub 80. to osobna kalkulacja. Wymiana rozdzielnicy, dorobienie obwodów, przeciągnięcie peszli przez istniejące ściany to koszt 350-550 zł/m². Efekt: bezpieczna instalacja z RCD, zabezpieczeniami nadprądowymi i przewodem miedzianym zamiast aluminiowego. Przy okazji zyskujesz możliwość podłączenia współczesnego AGD, którego pobór prądu deklasuje starą sieć.

Ściągawka: 5 kroków od zera do działającej instalacji
1. Inwentaryzacja pomieszczeń i sprzętu (rzuty + lista AGD).
2. Projekt schematu z podziałem na obwody i dobór zabezpieczeń.
3. Kucie bruzd, układanie peszli, przeciąganie przewodów.
4. Montaż rozdzielnicy, podłączenie zabezpieczeń i RCD.
5. Pomiary odbiorowe i protokół (impedancja, izolacja, działanie RCD).

Bezpieczeństwo: prace wyłącznie z uprawnieniami SEP
Projektowanie i wykonanie instalacji elektrycznej w domu reguluje Prawo budowlane (art. 29, 56, 57) oraz rozporządzenie w sprawie Warunków Technicznych. Projekty wykonują osoby z uprawnieniami w specjalności instalacyjnej, a montaż osoby z ważnym świadectwem kwalifikacyjnym SEP grupy 1 do 1 kV. Samowolne wykonanie instalacji grozi odmową odbioru domu, utratą polisy ubezpieczeniowej, a w razie pożaru odpowiedzialnością karną.

Najczęstsze błędy w schematach, czego unikać

Jeden obwód gniazdowy na cały dom to pozorna oszczędność, która po dwóch latach użytkowania zemści się regularnym wybijaniem korków. Brak RCD w łazience oznacza, że suszarka do włosów wpadnięta do wanny zabije człowieka w 0,2 sekundy, a RCD 30 mA odcina zasilanie w 30 ms. Brak peszla w ścianie sprawia, że przewód przy wierceniu kołka rozrządnie kończy się iskrzeniem, a brak zapasowej pozycji w rozdzielnicy zamyka drogę do podłączenia fotowoltaiki za 5 lat.

Brak osobnego obwodu do pralki oznacza, że włączenie żelazka w sypialni wyłącza pralkę w łazience w środku prania. Zbyt mała liczba gniazdek w sypialni (1-2) wymusza ciągnięcie listew przypodłogowych, które potem trzeba maskować meblami. Brak ogranicznika przepięć kosztuje 400 zł, a wyładowanie atmosferyczne w odległości 1 km od domu potrafi zniszczyć sprzęt RTV/AGD za 20 000 zł w ułamku sekundy.

Brak symetrii obciążenia między fazami to częsty błąd w domach trójfazowych: wszystkie obwody wiszą na fazie L1, a L2 i L3 są puste. Skutek: napięcie na L1 spada do 210 V, AGD pracuje na granicy, a licznik energii bije rekordy. Właściwy podział rozkłada obciążenie mniej więcej równomiernie (każda faza około 6-7 kW przy 24 obwodach).

Brak dokumentacji powykonawczej to grzech, za który płacisz przy każdej awarii za 10 lat. Schemat ideacyjny schowany w segregatorze pozwala elektrykowi odnaleźć właściwy obwód w 10 minut; bez niego spędza godzinę na szukaniu, a ty płacisz za każdą z nich. Schemat instalacji elektrycznej w domu to dokument, który ma żyć równie długo jak sam dom.

Narzędzia do samodzielnego rysowania schematu
Darmowe: QElectroTech (open source, pełna biblioteka symboli PN-EN 60617), AutoCAD Web (wersja przeglądarkowa, ograniczona do 2D).
Płatne: See Electrical od 3 500 zł (branżowy standard), AutoCAD LT od 2 900 zł (uniwersalny, ale bez biblioteki elektrycznej).
Do wizualizacji 3D: SketchUp (darmowa wersja) i Revit MEP (drogi, ale profesjonalny). Narzędzie rysuje schemat, ale nie zastępuje projektanta z uprawnieniami. To pomoc do konsultacji z wykonawcą, nie dokument odbiorowy.

Jak narysować schemat krok po kroku

Pierwszy krok to inwentaryzacja. Narysuj rzut każdej kondygnacji, nanieś na niego planowaną lokalizację mebli, sprzętu AGD i oświetlenia. To pozwala uniknąć sytuacji, w której gniazdko ląduje za lodówką, a włącznik światła za otwartymi drzwiami.

Drugi krok to planowanie punktów odbioru. Dla każdego pomieszczenia tworzysz listę gniazdek, łączników i opraw. Korzystaj z checklisty per pokój (kuchnia 8-10 punktów, salon 8-12, sypialnia 4-6, łazienka 2-4, garaż 3-4, korytarz 2-3, kotłownia 4-6). Sumujesz, dzielisz przez 4-6, wychodzi ci liczba obwodów gniazdowych. Oświetlenie to dodatkowe 6-8 obwodów.

Trzeci krok to grupowanie w obwody i dobór zabezpieczeń. Łączysz punkty na podstawie lokalizacji (jedno pomieszczenie lub strefa na jednym obwodzie) i charakteru obciążenia. Każdemu obwodowi przypisujesz przewód (1,5 mm² dla oświetlenia, 2,5 mm² dla gniazdek, 4-6 mm² dla AGD), wyłącznik nadprądowy (B6, B10, B16, B20, B25) i decydujesz, które RCD go zabezpiecza.

Czwarty krok to rysowanie tras kablowych. Piony i poziomy, prostopadle do siebie, promień gięcia co najmniej 10-krotność średnicy przewodu. Trasę rysujemy grubą linią ciągłą, a przewody oznaczone numerem obwodu i przekrojem. Schemat rozdzielnicy elektrycznej w domu rysujemy osobno, w formie widoku wnętrza szafki z modułami ustawionymi w kolejności opisanej wcześniej.

Piąty krok to opis symboli i legendy. Każdy symbol musi być wyjaśniony, każdy obwód opisany (numer, przekrój, zabezpieczenie, moc, długość). Bez legendy schemat jest czytelny tylko dla autora, a po pół roku nawet on sam nie pamięta, co miał na myśli.

Normy i przepisy, do których odsyła każdy projektant
PN-HD 60364, seria norm niskonapięciowych instalacji elektrycznych.
Rozporządzenie w sprawie Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§183, §187, §188).
PN-EN 60617, symbole graficzne stosowane w schematach.
PN-HD 60364-7-701, instalacje w pomieszczeniach z wanną lub prysznicem.
PN-HD 60364-4-41, ochrona przeciwporażeniowa, wymóg RCD.

Dobry schemat instalacji elektrycznej w domu jednorodzinnym to dokument, który zaczyna się od spisu obwodów, przechodzi przez rzuty, kończy na schemacie rozdzielnicy i protokole pomiarowym. Rysuj go w skali, z legendą, z numeracją każdej linii. Przechowuj w dwóch kopiach: papierowej przy rozdzielnicy i cyfrowej w chmurze. To inwestycja, która zwraca się przy pierwszej awarii, przy każdym remoncie, przy podłączeniu fotowoltaiki. Kosztuje 2 500-4 500 zł, a chroni dom za 800 000 zł. Każdy elektryk z uprawnieniami SEP powie to samo, zanim jeszcze otworzy pierwszą puszkę.
