Prąd przemienny i domowa sieć elektryczna: test wiedzy, który zaskakuje

W poniedziałek rano budzik milczy, bo nocą prąd zniknął na kwadrans. Kiedy wraca, ładowarka przy łóżku, czajnik w kuchni i router na półce ruszają, jakby nic się nie stało. Mało kto zastanawia się, dlaczego to działa właśnie tak, a nie inaczej, i czemu napięcie w gniazdku wynosi 230 V, a nie 250 albo 110. Tymczasem zrozumienie, czym jest prąd przemienny i jak zbudowana jest domowa sieć elektryczna, potrafi uratować życie podczas drobnej naprawy, a do tego błyskawicznie rozwiać typowe pytania z testu z fizyki.

• Jak działa prąd przemienny w domowym gniazdku 230 V
• Kolory przewodów L, N, PE i co oznaczają w rozdzielnicy
• Napięcie w gniazdku 230 V czy 400 V: skąd ta różnica
• Bezpieczniki, różnicówka 30 mA i 5 zasad ochrony przed porażeniem
• Praktyczne obliczenia, pomiary i eksperymenty do testu

Jak działa prąd przemienny w domowym gniazdku 230 V

Prąd przemienny zmienia kierunek przepływu w sposób ciągły, najczęściej rysowany na wykresie jako gładka sinusoida. W polskim gniazdku sieć osiąga 50 pełnych cykli na sekundę, a my mówimy o częstotliwości 50 Hz. Każdy cykl trwa więc 20 milisekund, z czego 10 ms przypada na przepływ dodatni, a kolejne 10 ms na ujemny. W tym właśnie rytmie pracują silniki w pralce, trafo w zasilaczu laptopa i żarnik w halogenie.

Napięcie w gniazdku nie jest stałe. Miernik pokazuje wartość skuteczną 230 V, która odpowiada mocy grzewczej, jaką odczułbyś przy stałym napięciu tej wielkości. Amplituda przebiegu sinusoidalnego sięga tymczasem około 325 V, bo sinusoida oscyluje między szczytem a doliną. Różnicę między wartością skuteczną a szczytową oddaje związek U_max = U·√2, czyli klasyczny mnożnik 1,414. Bez tej zależności nie da się policzyć, dlaczego izolacja wytrzymuje ponad 600 V udaru piorunowego, choć na co dzień pracuje przy 230 V.

Przebieg sinusoidalny nie jest przypadkowy. Matematycznie sinus to funkcja, która po zróżniczkowaniu i scałkowaniu daje tę samą krzywą, dzięki czemu silniki asynchroniczne, transformatory i linie przesyłowe działają bez strat na harmoniczne wyższych rzędów. Gdyby sieć generowała przebieg prostokątny albo trójkątny, silnik w wentylatorze szarpałby przy każdym zboczu, a trafo w ładowarce grzałoby się znacznie mocniej.

Wartość 230 V to kompromis wypracowany jeszcze w czasach, gdy sieci projektowano pod oświetlenie żarowe i silniki przemysłowe. Podniesienie napięcia zmniejsza prąd przy tej samej mocy, więc cieńsze przewody mogą przesłać więcej energii. Jednocześnie zbyt wysoka wartość utrudnia izolowanie urządzeń domowych i zwiększa ryzyko porażenia. Efekt? Polska, podobnie jak większość Europy, stosuje 230 V/50 Hz, a za oceanem funkcjonuje 120 V/60 Hz, choć zasada fizyczna pozostaje identyczna.

Skąd sieć bierze sinusoidę? Generator w elektrowni to ogromna cewka obracana w polu magnetycznym, zbudowana tak, by napięcie na zaciskach rosło i opadało w naturalnym rytmie obrotu turbiny. Stała częstotliwość 50 Hz wymaga precyzyjnej regulacji obrotów, a operator systemu przesyłowego pilnuje, by odchylenia nie przekroczyły 0,5 Hz, bo każdy zegar kwarcowy w termosie nastawionym na timer mógłby się spóźniać albo spieszyć.

Kolory przewodów L, N, PE i co oznaczają w rozdzielnicy

Domowa sieć elektryczna opiera się na trzech żyłach, z których każda ma ściśle określoną funkcję i kolor izolacji. Przewód fazowy oznaczany literą L (od ang. live) niesie napięcie 230 V względem pozostałych i w Polsce występuje najczęściej w kolorze brązowym albo czarnym. W starszych instalacjach spotkasz też biały lub szary, co wynika z zapisów dawniejszej normy.

Przewód neutralny N pełni rolę drogi powrotnej dla prądu i w normalnych warunkach ma potencjał bliski ziemi, czyli około 0 V. Jego izolacja musi być niebieska zgodnie z normą PN-HD 60364, obowiązującą przy nowych instalacjach i remontach. Pomylenie N z L grozi nie tylko brakiem działania urządzenia, ale też porażeniem, bo obudowa zamiast pozostać bezpotencjałowa, staje się pod napięciem.

Trzeci przewód, ochronny PE (protective earth), ma za zadanie odprowadzić prąd zwarcia do ziemi w razie uszkodzenia izolacji wewnątrz urządzenia. Rozpoznajesz go po żółto-zielonej izolacji, zarezerwowanej wyłącznie dla tej funkcji. PE nie bierze udziału w normalnej pracy obwodu, lecz czuwa jak cichy strażnik, czekając na awarię.

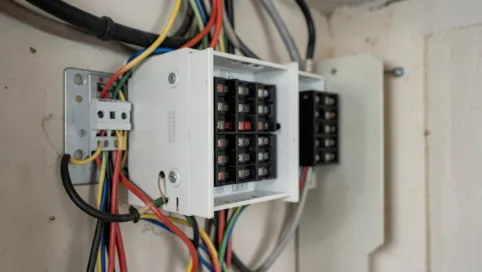

W rozdzielnicy głównej żyły zbiegają się w listwach zaciskowych i odpływają do poszczególnych obwodów. Licznik energii mierzy, ile kilowatogodzin przepłynęło przez L i N, a szyna PE łączy wszystkie przewody ochronne i uziom budynku w jeden węzeł. Wspólny punkt pozwala różnicówce porównywać prąd w L i N: jeśli różnica przekroczy 30 mA, prąd musi gdziekwick odpływać inną drogą, a to oznacza porażenie.

W kuchni i łazienkach norma wymaga dodatkowych zabezpieczeń oraz osobnych obwodów dla urządzeń dużej mocy. Piekarnik, zmywarka i pralka mają własne wyłączniki nadprądowe, bo pobór prądu sięga 16 A, a łączne obciążenie kilku sprzętów na jednym obwodzie szybko przekroczyłoby dopuszczalne 3,5 kW. Rozdzielnica to swoiste centrum dowodzenia, w którym każdy bezpiecznik odpowiada konkretnemu pomieszczeniu albo urządzeniu.

Napięcie w gniazdku 230 V czy 400 V: skąd ta różnica

W domu mamy do czynienia z dwoma wartościami napięcia, choć intuicja podpowiada, że gniazdko powinno mieć jedną określoną liczbę. 230 V pojawia się między przewodem fazowym L a neutralnym N. To napięcie fazowe, zasilające większość sprzętów codziennego użytku: lampki, ładowarki, telewizory, komputery, kuchenki mikrofalowe.

Wartość 400 V pojawia się między dwiema fazami, oznaczanymi L1 i L2 albo L3. To napięcie międzyfazowe, wykorzystywane przez kuchenki elektryczne, piece, podgrzewacze wody i silniki trójfazowe w garażu albo warsztacie. Matematycznie wynika z √3 razy napięcie fazowe, czyli 230·1,732 ≈ 400 V. Trzy fazy obracają się względem siebie o 120°, dzięki czemu moc jest przekazywana płynnie, a silnik asynchroniczny rusza bez dodatkowych kondensatorów rozruchowych.

Skąd w ogóle bierze się sieć trójfazowa w bloku? Transformator w stacji rozdzielczej obniża napięcie z 15 kV do 400/230 V i dostarcza do budynku cztery przewody: trzy fazy oraz przewód neutralny. Do mieszkania zwykle wchodzą wszystkie trzy fazy, ale do pojedynczego gniazdka doprowadza się jedną fazę i N, bo sprzęt jednofazowy nie potrzebuje pełnej trójfazowej symetrii.

Na tabliczce znamionowej kuchenki zobaczysz symbol 400 V 3N, co oznacza trzy fazy plus neutral. Piekarnik podłącza się wtedy przewodem pięciożyłowym, a każda faza niesie część mocy. Taki rozkład zmniejsza prąd w pojedynczej żyle, więc przewody mogą być cieńsze niż w instalacji jednofazowej, a to obniża koszt okablowania w całym domu.

W domu jednorodzinnym spotkasz czasem napięcie międzyfazowe w warsztacie, na przykład przy zasilaniu spawarki albo sprężarki. Do zwykłego gniazdka w salonie prowadzi jednak L i N, czyli 230 V, bo tyle potrzebuje większość sprzętu. Różnicę między 230 a 400 V warto zapamiętać zwłaszcza przed egzaminem, bo pytanie o napięcie fazowe i międzyfazowe pojawia się regularnie.

Bezpieczniki, różnicówka 30 mA i 5 zasad ochrony przed porażeniem

Bezpiecznik nadprądowy, nazywany potocznie korkiem, chroni przewody przed przegrzaniem. Gdy prąd przekroczy wartość znamionową, najczęściej 10 A, 16 A albo 20 A, topikowy element topikowy topi się i przerywa obwód. Mechanizm jest prosty: drut topikowy o odpowiedniej średnicy grzeje się proporcjonalnie do kwadratu prądu, więc jego przekroczenie powoduje szybkie stopienie i odcięcie zasilania, zanim izolacja zacznie się palić.

Wyłącznik różnicowoprądowy, czyli popularna różnicówka, działa na innej zasadzie. Porównuje prąd wypływający w L i wracający w N. W zdrowej instalacji obie wartości są równe, a suma wynosi zero. Jeśli część prądu odpływa przez ciało człowieka do ziemi albo przez uszkodzoną izolację, różnica przekracza próg 30 mA i różnicówka odcina zasilanie w czasie poniżej 30 milisekund, czyli szybciej niż jedno uderzenie serca.

Pięć zasad ochrony przed porażeniem wynika z fizyki prądu i warto je znać przed każdą naprawą, nawet wymianą żarówki:

Nie dotykaj urządzeń elektrycznych mokrymi rękoma. Skóra nasączona wodą obniża rezystancję ciała z około 2000 Ω do zaledwie 1000 Ω, a to oznacza, że prąd przy 230 V wzrasta z 115 mA do 230 mA, czyli powyżej progu migotania komór serca. Woda z kranu, pot po bieganiu albo deszcz na dłoni robią różnicę między bezpiecznym szarpnięciem a groźnym wypadkiem.

Odłączaj urządzenie od sieci przed naprawą. Wyjęcie wtyczki eliminuje ryzyko przypadkowego kontaktu z fazą, nawet jeśli różnicówka działa poprawnie. Prosta czynność, a redukuje zagrożenie do zera.

Uziemienie obudowy metalu, na przykład w pralce albo kuchence mikrofalowej, zapewnia, że w razie uszkodzenia izolacji prąd popłynie do PE, a nie przez Twoje ciało. Trzeci bolec we wtyczce to nie relikt przeszłości, lecz warunek bezpiecznej eksploatacji.

Różnicówka 30 mA to absolutne minimum w łazienkach, kuchniach i gniazdkach zewnętrznych. Norma PN-HD 60364 wymaga jej także w obwodach oświetlenia w pokojach z wanną albo prysznicem. Bez różnicówki prąd upływu 100 mA płynący przez klatkę piersiową potrafi zatrzymać serce w ciągu dwóch sekund.

Nie przeciążaj gniazdek i przedłużaczy. Listwa zasilająca oznaczona 16 A wytrzyma maksymalnie 3680 W, ale w praktyce warto zostawić margines 20%, czyli 2900 W. Piekarnik, czajnik i grzejnik wpięte do jednego przedłużacza to częsta przyczyna pożarów w kuchni.

Dodatkowym wsparciem jest ogranicznik przepięć, nazywany SPD (surge protective device). Chroni elektronikę przed impulsami do 6 kV, jakie generują wyładowania atmosferyczne w sieci energetycznej. Moduł w rozdzielnicy odprowadza nadmiar energii do PE, a Twoje laptopy, routery i telewizory przechodzą burzę bez szwanku.

Praktyczne obliczenia, pomiary i eksperymenty do testu

Znajomość wzoru P = U × I pozwala szybko policzyć pobór prądu dowolnego urządzenia. Czajnik o mocy 2000 W przy napięciu 230 V pobiera 8,7 A, lodówka 100 W zaledwie 0,43 A, a żarówka LED 10 W tylko 43 mA. Proste mnożenie wystarczy, by sprawdzić, czy obwód z bezpiecznikiem 10 A nie zostanie przeciążony.

*Przy cenie 0,80 zł/kWh i typowym użytkowaniu domowym. Koszt orientacyjny, zależny od taryfy G11 i czasu pracy.

Mini-eksperyment z miernikiem cęgowym to najlepsza powtórka przed klasówką. Ustaw zakres na prąd zmienny ACA, nałóż cęgi na przewód fazowy L w puszce albo przedłużaczu i odczytaj wartość. Włączenie czajnika powinno spowodować skok do około 8 A. Pamiętaj, by nigdy nie obejmować cęgami obu przewodów L i N jednocześnie, bo miernik zmierzy różnicę, która wyniesie zero mimo przepływu prądu.

Kolejne ćwiczenie polega na zmierzeniu napięcia w gniazdku miernikiem ustawionym na AC V. Powinieneś otrzymać wartość 220-240 V, czyli dopuszczalne odchylenie od normy 230 V wynoszące ±10%. Operator sieci reguluje napięcie transformatorem w stacji rozdzielczej, a użytkownik nie ma na nie wpływu, dopóki nie zamontuje własnego stabilizatora albo zasilacza UPS.

Zagadnienia pojawiające się na teście z fizyki zwykle dotyczą kilku klasycznych pytań. Poniżej najważniejsze z nich wplecione w tok wyjaśnień, bez formy FAQ, tak byś mógł sprawdzić wiedzę płynnie, bez sztywnych ramek.

Co to jest napięcie skuteczne? To wartość napięcia stałego, która na tej samej rezystancji wydziela tyle samo ciepła co dany przebieg zmienny. Dla sinusoidy U_sk = U_max / √2, czyli 325 V / 1,414 ≈ 230 V.

Dlaczego prąd w gniazdku jest zmienny? Bo zmienny prąd można łatwo transformować, czyli podwyższać do setek kilowoltów na potrzeby przesyłu, a potem obniżać do bezpiecznych 230 V w transformatorze. Prąd stały wymagałby skomplikowanych przetworników tyrystorowych, a straty przesyłowe rosłyby nieproporcjonalnie do odległości.

Jakie napięcie występuje w gniazdku jednofazowym? 230 V między L a N, czyli tak zwane napięcie fazowe. Pełne napięcie międzyfazowe w sieci trójfazowej to 400 V.

Co oznacza częstotliwość 50 Hz? Liczbę pełnych cykli sinusoidy na sekundę. W Europie wynosi 50, w Ameryce Północnej 60. Częstotliwość zależy od prędkości obrotowej generatora w elektrowni i musi być utrzymywana z dokładnością do ułamków herca.

Do czego służy różnicówka w domu? Chroni człowieka przed porażeniem, reagując na prąd upływu 30 mA w czasie poniżej 30 ms. Bez różnicówki prąd 230 V płynący przez ciało potrafi zatrzymać akcję serca w ciągu sekundy.

Jak rozpoznać przewody L, N, PE? Po kolorach izolacji: brązowy lub czarny to L, niebieski to N, żółto-zielony to PE. W razie wątpliwości pomaga próbnik napięcia, ale wyłącznie z atestem i w suchych warunkach.

Sprawdzenie wiedzy po tej porcji informacji powinno pójść sprawnie, bo każde pytanie testowe dotyka konkretnego mechanizmu, nie oderwanego wzoru. Wystarczy pamiętać trzy liczby: 230 V, 50 Hz, 30 mA, a reszta wynika z fizyki i logiki obwodu.

Zanim przystąpisz do kolejnego tematu, utrwal najważniejsze fakty w trzech punktach. Po pierwsze, prąd przemienny w polskim gniazdku to sinusoida o wartości skutecznej 230 V i częstotliwości 50 Hz, z amplitudą 325 V. Po drugie, domowa sieć elektryczna opiera się na trzech przewodach: fazowym L, neutralnym N i ochronnym PE, z których każdy ma ściśle określony kolor i funkcję. Po trzecie, bezpieczeństwo zapewniają bezpieczniki nadprądowe chroniące przewody oraz różnicówka 30 mA chroniąca człowieka przed porażeniem, a uziemienie PE odprowadza prąd zwarcia do ziemi. Sięgnij teraz po temat transformatorów albo prawa Ohma, bo bez nich trudno zrozumieć, dlaczego kuchenka pobiera prąd z trzech faz jednocześnie, a ładowarka telefonu potrafi zredukować 230 V do 5 V bez grzania się jak grzejnik.
