Prąd przemienny w domowej sieci elektrycznej – jak działa i dlaczego ratuje życie

Wtykasz ładowarkę do gniazdka, włączasz czajnik, pralka pracuje, a ty nie zastanawiasz się ani chwili, co właściwie płynie w tych miedzianych drutach schowanych w ścianie. Tymczasem prąd przemienny i domowa sieć elektryczna to temat, którego zrozumienie odróżnia spokojne użytkowanie sprzętów od realnego ryzyka porażenia, pożaru albo rachunku, który potrafi zaskoczyć. Poniżej znajdziesz pełne, usystematyzowane wyjaśnienie, jak działa sieć 230 V i 50 Hz, dlaczego przewód ochronny nie pracuje, co tak naprawdę robi RCD w twojej rozdzielnicy oraz jak policzyć, ile kosztuje godzina pracy czajnika.

• Napięcie skuteczne 230 V i częstotliwość 50 Hz co naprawdę płynie w gniazdku
• Faza, neutralny i ochronny kolory przewodów i dlaczego PE nigdy nie pracuje
• Bezpiecznik, wyłącznik nadprądowy i RCD jak dom chroni cię przed porażeniem
• Moc i energia w domu jak policzyć, ile kosztuje godzina pracy czajnika
• Porażenie prądem fizyka zagrożenia, która każe szanować RCD
• Trzy zasady bezpieczeństwa, które warto wbić w kalendarz
• Mini-quiz na koniec trzy pytania, które utrwalają wiedzę
• Dlaczego warto rozumieć instalację, w której mieszkasz

Napięcie skuteczne 230 V i częstotliwość 50 Hz co naprawdę płynie w gniazdku

W polskim gniazdku nie płynie prąd stały, lecz sinusoidalnie zmienny. Napięcie zmienia kierunek 50 razy na sekundę, a każdy pełny cykl trwa 20 milisekund. To właśnie oznacza częstotliwość 50 Hz, czyli parametr znormalizowany w całej Europie kontynentalnej normą PN-EN 50160.

Wartość 230 V, którą widzisz na tabliczce znamionowej lodówki, nie jest wartością szczytową sinusoidy. To napięcie skuteczne, czyli taka wartość prądu stałego, która wydzieliłaby w rezystorze tę samą moc cieplną. Maksymalne napięcie chwilowe U_max wynosi około 325 V, bo U_max = U_sk × √2 ≈ 230 × 1,414.

Dlaczego to rozróżnienie ma znaczenie praktyczne? Bo izolacja przewodów i elementy elektroniczne muszą wytrzymać właśnie tę wartość szczytową, a nie deklarowane 230 V. Dlatego kondensatory w zasilaczach komputerowych mają napięcie znamionowe 400 V, a nie 230 V.

Przebieg sinusoidalny to nie przypadek, lecz efekt budowy generatorów w elektrowniach. Cewka obracająca się w stałym polu magnetycznym wytwarza napięcie opisane funkcją sinus, a transformatory energetyczne działają wydajnie właśnie na takim przebiegu. Prostokątne albo trójkątne napięcie zmienne powodowałoby ogromne straty w rdzeniu i zakłócenia w sieci radiowej.

Faza, neutralny i ochronny kolory przewodów i dlaczego PE nigdy nie pracuje

Każdy kabel w twojej ścianie ma ściśle określoną rolę, a pomylenie ich kończy się porażeniem albo pożarem. Przewód fazowy (L) dostarcza energię do odbiornika, przewód neutralny (N) zamyka obwód, a ochronny (PE) istnieje wyłącznie po to, żeby odprowadzić prąd w razie awarii.

Zgodnie z normą PN-HD 60364 kolorystyka jest jednoznaczna: L brązowy (w starszych instalacjach czarny lub szary), N niebieski, PE żółto-zielony. Te barwy obowiązują od lat dziewięćdziesiątych i nie wolno ich stosować wymiennie, bo elektryk otwierający puszkę musi w ciągu sekundy rozpoznać funkcję żyły.

Przewód neutralny w normalnej pracy przewodzi prąd równy fazowemu, lecz potencjał na nim wynosi teoretycznie 0 V względem ziemi. To właśnie dlatego dotknięcie samego N nie powinno boleć. W praktyce, przy nierównomiernym obciążeniu trójfazowym, napięcie na N może dochodzić do kilku woltów, ale nie stanowi to zagrożenia.

Przewód ochronny PE nie przewodzi prądu roboczego, bo w zdrowej instalacji nie ma żadnego połączenia pomiędzy obudową urządzenia a fazą. Jego zadanie ujawnia się dopiero w momencie uszkodzenia izolacji, gdy metalowa obudowa pralki zaczyna „bić prądem". PE odprowadza wtedy ten prąd do ziemi, a różnicowoprądowe zabezpieczenie natychmiast odcina zasilanie.

Nigdy nie łącz przewodu PE z N w gniazdku, nawet jeśli brakuje ci trzeciej żyły. Takie połączenie sprawia, że obudowa urządzenia przyjmuje potencjał bliski fazowemu, a ty stajesz się jedynym bezpiecznikiem. Równie niebezpieczne jest stosowanie tzw. mostka w adapterze z europlugiem, bo neutralizuje on działanie PE.

W instalacjach TN-C-S (najczęstszych w polskim budownictwie) przewód ochronno-neutralny PEN dochodzi do budynku, a w rozdzielnicy głównej rozdziela się na osobne N i PE. Po tej rozdzielczej szynie nie wolno ponownie łączyć tych dwóch przewodów, bo cały system uziemienia przestaje spełniać swoją funkcję.

Bezpiecznik, wyłącznik nadprądowy i RCD jak dom chroni cię przed porażeniem

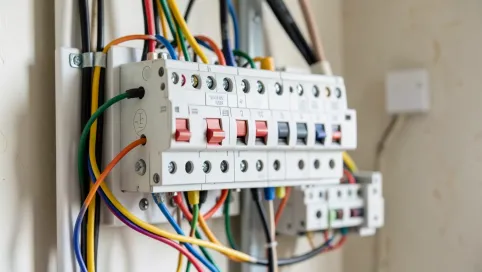

Rozdzielnica pełni w domu rolę centrum dowodzenia, a każdy jej element reaguje na inny rodzaj zagrożenia. Zrozumienie tej trójcy urządzeń pozwala świadomie korzystać z energii i wiedzieć, kiedy instalacja sygnalizuje problem.

Klasyczny bezpiecznik topikowy to najprostsze zabezpieczenie nadprądowe. Drut kalibrowany o określonym przekroju topi się, gdy prąd przekroczy wartość znamionową (B10, B16, C20 itd.). Bezpiecznik B16 na obwodzie gniazdek oznacza, że zadziała przy 16 A w ciągu godziny, a przy zwarciu w ułamku sekundy. Wymiana na grubszy, „żeby nie wybijało", grozi przegrzaniem przewodów i pożarem.

Wyłącznik nadprądowy (nadprądowy MCB) działa na identycznej zasadzie co bezpiecznik, lecz jest wielokrotnego użytku. Wystarczy przestawić dźwignię, żeby przywrócić zasilanie. Charakterystyki B, C i D różnią się krótkotrwałą odpornością na udary prądowe: B do obwodów oświetleniowych, C do gniazdek i silników małej mocy, D do silników przemysłowych z dużym prądem rozruchowym.

RCD, czyli wyłącznik różnicowoprądowy, to urządzenie, które reaguje na zupełnie inny parametr. Porównuje prąd płynący w przewodzie L z prądem wracającym N. Gdy różnica przekroczy 30 mA (najczęstsza wartość w domu), RCD odcina zasilanie w czasie krótszym niż 40 milisekund, zanim prąd zdąży sparaliżować mięśnie serca.

RCD nie chroni przed przeciążeniem, a MCB nie chroni przed porażeniem. Dlatego w rozdzielnicy oba urządzenia muszą współpracować, najczęściej w konfiguracji RCBO (połączenie obu funkcji w jednym module) albo klasycznej kaskadzie MCB + RCD. Wartość 30 mA nie jest przypadkowa, bo przy takim prądzie przez czas poniżej 40 ms mięsień sercowy nie wchodzi w fibrylację komór.

Moc i energia w domu jak policzyć, ile kosztuje godzina pracy czajnika

Wzór P = U × I × cos φ to fundament każdej kalkulacji domowej energii. Dla urządzeń rezystancyjnych (grzałka, żelazko, czajnik) cos φ wynosi 1, więc moc czynna równa się iloczynowi napięcia i prądu. Czajnik o mocy 2000 W pobiera z gniazdka około 8,7 A przy 230 V.

Energia to moc pomnożona przez czas. Czajnik pracujący 5 minut dziennie zużywa 2000 W × 0,083 h = 0,166 kWh. Przy średniej cenie 0,85 zł za kWh (taryfa G11, 2024) daje to koszt około 14 groszy dziennie, czyli nieco ponad 4 zł miesięcznie. Znacznie więcej kosztuje lodówka pracująca całą dobę, choć jej moc 150 W wydaje się niewielka.

Lodówka o mocy 150 W, włączona 24 h, zużywa 3,6 kWh na dobę, czyli 109,5 kWh miesięcznie, co przy obecnych stawkach daje ponad 90 zł rachunku. To dlatego klasa energetyczna urządzeń AGD ma realne przełożenie na domowy budżet, a lodówka klasy A+++ zużywa nawet trzykrotnie mniej prądu niż model z początku lat dwutysięcznych.

Porażenie prądem fizyka zagrożenia, która każe szanować RCD

Ciało ludzkie nie jest równe rezystorowi o stałej wartości. Skóra sucha ma opór nawet 100 000 Ω, mokra spada do około 1000 Ω, a to oznacza, że prąd płynący przy 230 V rośnie stukrotnie po zamoczeniu rąk. Właśnie dlatego dotknięcie suszarki w łazience może zabić, a w sypialni najczęściej jedynie kopnie.

Próg odczuwania prądu przemiennego 50 Hz wynosi około 1 mA, lecz już 15 mA powoduje tężcowy skurcz mięśni, przez który ofiara nie może oderwać dłoni od źródła. Prąd 30-50 mA trwający dłużej niż sekundę prowadzi do fibrylacji komór sercowych, czyli chaotycznego drgania mięśnia, które kończy się zatrzymaniem krążenia w ciągu kilku minut.

Droga przepływu prądu decyduje o rokowaniu równie mocno co natężenie. Prąd płynący od ręki do stopy przechodzi przez serce, a więc ryzyko fibrylacji rośnie dramatycznie. Dlatego łazienka, wilgoć i brak RCD to przepis na tragedię, a jednocześnie argument za tym, żeby w każdym nowoczesnym mieszkaniu montować wyłącznik różnicowoprądowy na każdym obwodzie.

Trzy zasady bezpieczeństwa, które warto wbić w kalendarz

Pierwsza zasada brzmi banalnie, lecz wciąż zbyt wielu ją lekceważy: wyłączaj urządzenie z gniazdka, zanim zaczniesz je naprawiać. Nawet wyłącznik światła nie gwarantuje odcięcia fazy, bo w starszych instalacjach przerywa on przewód neutralny, a faza nadal czeka na oprawce. Jedynym pewnym sposobem jest wyciągnięcie wtyczki albo wykręcenie bezpiecznika w rozdzielnicy.

Druga zasada dotyczy wilgoci i izolacji. Mokre ręce, mokra podłoga, uszkodzony kabel każdy z tych elementów obniża opór ciała i zamienia nieszkodliwe dotknięcie w śmiertelne zagrożenie. Przedłużacz z przetartą izolacją, nawet jeśli działa, powinien trafić do kosza, a nie pod biurko z komputerem.

Trzecia zasada to regularny przegląd instalacji. Raz w roku warto wykonać trzy proste testy: nacisnąć klawisz TEST na każdym RCD, sprawdzić czy gniazdka nie iskrzą przy wyciąganiu wtyczki oraz skontrolować stan kabli urządzeń, które najczęściej się przemieszczają (odkurzacz, żelazko, kosiarka). Koszt takiego przeglądu to zero złotych, a może uchronić przed pożarem albo porażeniem.

Mini-quiz na koniec trzy pytania, które utrwalają wiedzę

1. Dlaczego napięcie maksymalne w gniazdku wynosi około 325 V, skoro deklarowane jest 230 V?
Odpowiedź: Bo 230 V to wartość skuteczna, a sinusoida osiąga w szczycie 230 × √2 ≈ 325 V. Izolacja musi wytrzymać właśnie tę wartość chwilową.

2. Co się stanie, gdy połączysz przewód PE z N w gniazdku?
Odpowiedź: Obudowa urządzenia przyjmie potencjał bliski fazowemu, a ty staniesz się jedynym zabezpieczeniem. Taki mostek to jedna z najczęstszych przyczyn śmiertelnych porażeń w polskich domach.

3. Dlaczego RCD 30 mA chroni, a bezpiecznik B16 nie?
Odpowiedź: Bezpiecznik reaguje na prąd rzędu amperów i nie zdąży zadziałać przy wartościach 30-50 mA, które już zagrażają sercu. RCD wykrywa różnicę prądu L-N rzędu miliamperów i odcina zasilanie w 40 ms, zanim prąd spowoduje fibrylację.

Dlaczego warto rozumieć instalację, w której mieszkasz

Fizyka prądu przemiennego nie jest abstrakcją z podręcznika, lecz codziennym towarzyszem każdego domownika. Świadome korzystanie z gniazdek, przedłużaczy i urządzeń AGD zaczyna się od zrozumienia trzech rzeczy: jakie napięcie i częstotliwość dostarcza sieć, dlaczego przewody mają swoje kolory i funkcje oraz co tak naprawdę robi RCD w rozdzielnicy. Ta wiedza przekłada się na krótsze rachunki, dłuższą żywotność sprzętów i, co najważniejsze, realne bezpieczeństwo twoje oraz osób, z którymi dzielisz mieszkanie.
