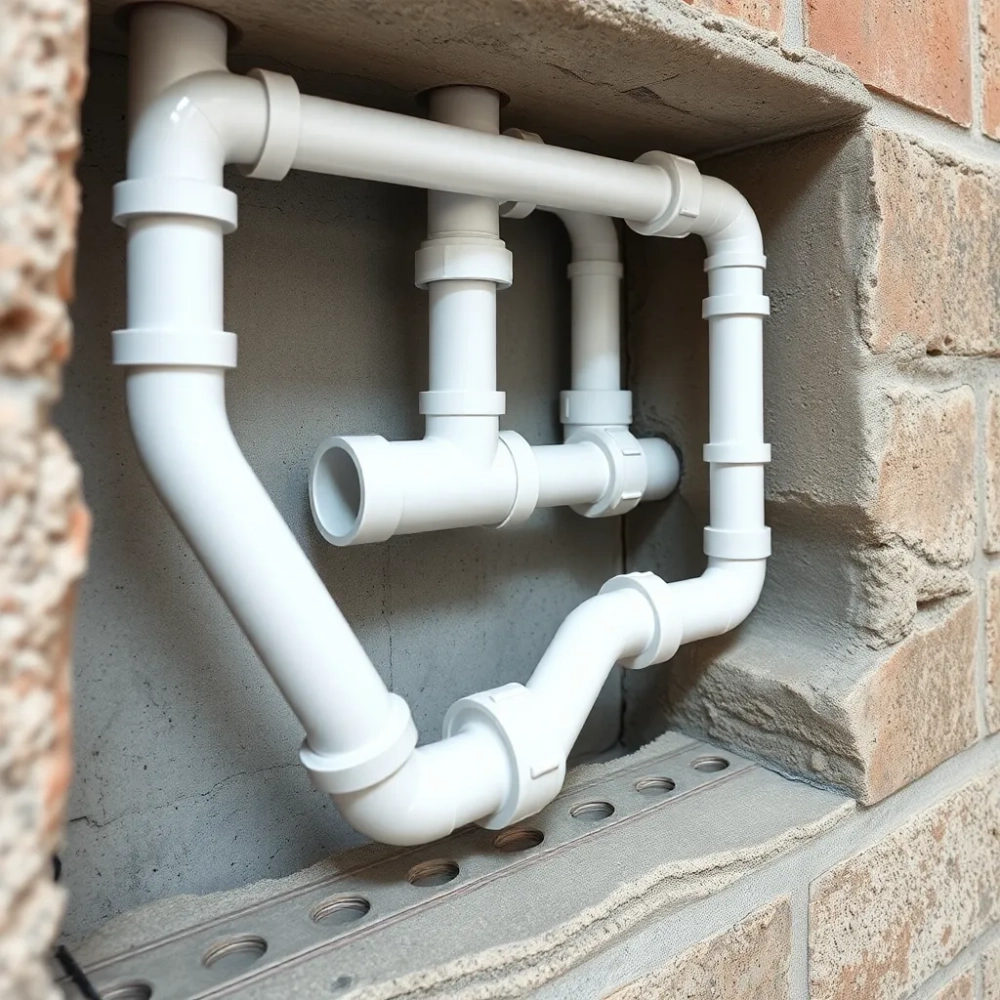

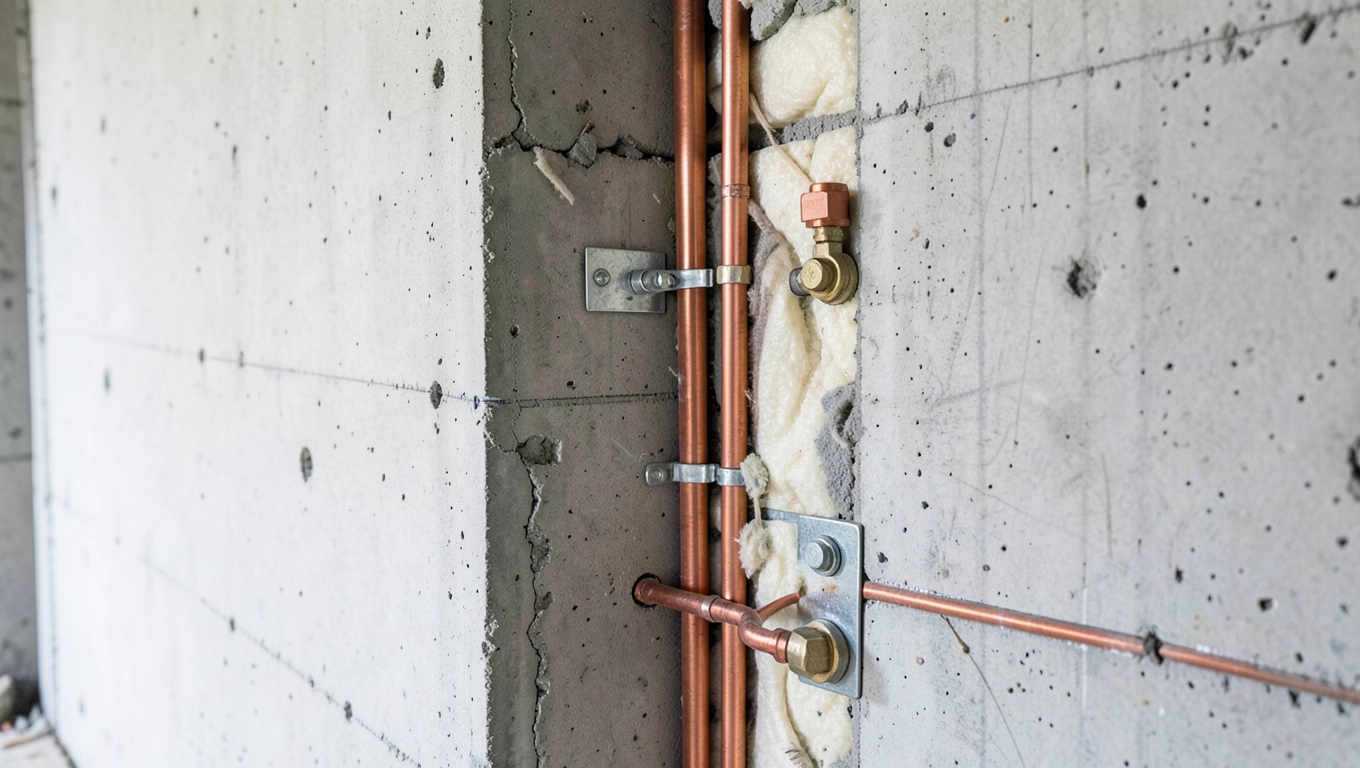

Instalacja wodna w ścianie nośnej – co wolno, a czego nie ruszać?

Planujesz przeprowadzić instalację wodną w ścianie nośnej i czujesz, że każda decyzja może kosztować Cię albo rachunek u konstruktora, albo pęknięcie tynku za trzy lata? Ten temat nie jest prostą sprawą do rozeznania w internecie, bo większość wpisów albo straszy konsekwencjami bez pokazania konkretnych granic, albo podaje wymiary, które nie przystają do polskich realiów wykonawczych. W tekście znajdziesz te granice w liczbach, ścieżkę formalną krok po kroku, a także alternatywy dla kucia bruzd wraz z ich realnymi kosztami.

• Bruzdy w ścianie nośnej dopuszczalne wymiary i strefy zakazane
• Przejście rury przez ścianę nośną tuleje, osłony i dylatacja
• Przeniesienie kuchni przez ścianę nośną formalności i zgody
• Alternatywy dla kucia ściany nośnej przewierty, zabudowa i posadzka
• Jak ograniczyć hałas i kondensację
• Najczęstsze błędy inwestorów
• Checklist przed rozpoczęciem prac

Bruzdy w ścianie nośnej dopuszczalne wymiary i strefy zakazane

Ściana nośna przenosi obciążenia ze stropów, dachu i ścian wyższych kondygnacji, dlatego każde wybranie z niej materiału osłabia rdzeń, w którym biegną naprężenia ściskające. Europejska norma PN-EN 1996-1-1 dopuszcza bruzdy, ale wyłącznie w ściśle określonych strefach i ograniczonej głębokości, a warunki te nie są sugestią, lecz wymogiem obliczeniowym.

W ścianach murowanych z cegły pełnej lub bloczków betonowych bruzda pionowa może mieć głębokość do jednej trzeciej grubości muru, lecz nie więcej niż 150 mm przy ścianie o grubości 250 mm. W praktyce oznacza to, że w ścianie 25-centymetrowej wybierasz maksymalnie 8 cm, a pozostałe 17 cm musi przenosić pełne obciążenie. Przekroczenie tej granicy wymaga już wzmocnienia, najczęściej w postaci wymiany w postaci nadproża lub opaski stalowej.

Bruzdy poziome podlegały ostrym ograniczeniom w starszych interpretacjach normy, lecz aktualne PN-EN 1996-1-1 zezwala na nie w ściśle wyznaczonych pasmach. Zakaz pozostaje w strefie przypodłogowej (do 1/3 wysokości kondygnacji od dołu ściany) oraz w strefie nadprożowej (od 1/3 do 2/3 wysokości), gdzie bruzda pozioma osłabiałaby ściskaną część przekroju. Bezpieczne pozostaje jedynie pasmo środkowe, i to z głębokością ograniczoną do 15 mm w murach z cegły oraz do 25 mm w murach z bloczków silikatowych.

Szerokość bruzdy nie może przekraczać połowy jej głębokości, a rury prowadzone w jednym kanale muszą być rozmieszczone w odstępach nie mniejszych niż ich średnica zewnętrzna. To ostatnie wymaganie wynika z konieczności zachania ciągłości struktury muru wokół osłabionego przekroju. Zbyt wąskie odstępy powodują, że mur pomiędzy rurami staje się cienkim żebrem narażonym na wykruszenie.

Przed wykuciem bruzdy zawsze sprawdź lokalizację zbrojenia w ścianach żelbetowych, korzystając ze skanera ferromagnetycznego lub radaru GPR. Trafienie w pręt zbrojeniowy średnicy 12 mm obniża nośność przekroju o 15-20% na długości wyżłobienia, a w skrajnym przypadku prowadzi do rys prostopadłych do osi pręta.

Przejście rury przez ścianę nośną tuleje, osłony i dylatacja

Przejście pojedynczej rury przez ścianę nośną różni się od bruzdy tym, że nie osłabia ciągłości przekroju na długości, lecz tworzy punktowy otwór. Każdy taki otwór oznacza miejscową redystrybucję naprężeń, dlatego normy wymagają tulei ochronnych, które przejmują obciążenia termiczne i mechaniczne rury, nie obciążając przy tym samego muru.

Tuleja ochronna powinna mieć średnicę wewnętrzną większą od średnicy zewnętrznej rury o minimum 10 mm z każdej strony, a przestrzeń pomiędzy rurą a tuleją wypełnia się elastycznym materiałem, najczęściej pianką PE lub masą akustyczną. Dzięki temu rura może swobodnie rozszerzać się pod wpływem temperatury (miedź o 0,5 mm na każde 10°C na metrze bieżącym) bez przenoszenia naprężeń na ścianę.

Dylatacja akustyczna przejścia polega na zastosowaniu wkładki z elastomeru o grubości 5-8 mm pomiędzy tuleją a murem. Tłumienie dźwięków uderzeniowych (np. wody uderzającej o ściankę rury przy zamykaniu zaworu) wymaga materiału o module sprężystości poniżej 5 MPa, bo twarda otulina przenosi drgania bezpośrednio na konstrukcję, wzmacniając efekt bębenkowy.

Przy przejściach przez ściany o grubości powyżej 380 mm zaleca się montaż dwóch tulei rozdzielonych warstwą wełny mineralnej, co tworzy labirynt akustyczny. Sprawdza się to szczególnie w budynkach wielorodzinnych, gdzie hałas instalacji bywa główną przyczyną konfliktów między sąsiadami, a koszt takiej dwutulejowej osłony rzadko przekracza 40-60 zł za przejście.

Nie stosuj tulei z PVC bez osłony termicznej w miejscach narażonych na temperaturę powyżej 60°C, na przykład w pobliżu pionów kominowych. PVC mięknie powyżej tej temperatury, a odkształcenie tulei prowadzi do zaciskania rury i lokalnego spadku ciśnienia, który użytkownik odczuje jako słabszy strumień w baterii.

Przeniesienie kuchni przez ścianę nośną formalności i zgody

Przeniesienie kuchni do sąsiedniego pomieszczenia przez ścianę nośną oznacza najczęściej nie tylko prowadzenie rur, ale też zmianę sposobu użytkowania lokalu, co w prawie budowlanym stanowi odrębny tytuł do zgłoszenia lub pozwolenia. Granica pomiędzy tymi trybami nie zależy od Twojego widzimisię, lecz od klasyfikacji robót w art. 29 i 30 Prawa budowlanego.

Jeśli ingerencja w ścianę nośną nie zmienia układu konstrukcyjnego budynku (wykuwasz wyłącznie bruzdy o dopuszczalnych wymiarach lub otwór na tuleję), najczęściej wystarczy zgłoszenie robót budowlanych z projektem autorstwa osoby z uprawnieniami. W przypadku wykonania nowego otworu drzwiowego w ścianie nośnej, poszerzenia istniejącego lub montażu nadproża stalowego, wchodzisz w tryb pozwolenia na budowę, ponieważ zmienia się schemat statyczny ściany.

W budynkach wielorodzinnych każda ingerencja w ścianę nośną wymaga zgody zarządcy nieruchomości, czyli wspólnoty mieszkaniowej, spółdzielni lub dewelopera. Wspólnota może odmówić, jeśli prace zagrażają konstrukcji lub naruszają integralność izolacji akustycznej między lokalami. Odmowa zapisana w uchwale ma moc prawną i ją trzeba zaskarżyć do sądu cywilnego, jeśli uważasz ją za bezzasadną.

Lista dokumentów zależy od trybu, lecz w obu przypadkach potrzebujesz projektu budowlanego (lub przynajmniej rysunków z obliczeniami) podpisanego przez konstruktora z uprawnieniami, oświadczenia kierownika budowy o przejęciu obowiązków, a po zakończeniu wpisu do dziennika rozbiórki. Bez tych trzech elementów odbiór nadzoru budowlanego skończy się nakazem przywrócenia stanu poprzedniego.

W budynkach objętych ochroną konserwatora zabytków dochodzi jeszcze jedno pozwolenie, o które łatwo zapomnieć, bo nie wynika wprost z przepisów budowlanych. Konserwator może wstrzymać prace na 4 tygodnie w celu przeprowadzenia oględzin, a po ich zakończeniu nałożyć obowiązek odtworzenia tynków w pierwotnej technologii, co podnosi koszt inwestycji o 20-40%.

Alternatywy dla kucia ściany nośnej przewierty, zabudowa i posadzka

Zanim weźmiesz młot udarowy do ręki, rozważ trasy, które nie naruszają muru. Przewiert przez ścianę z tuleją akustyczną, zabudowa z karton-gipsu prowadząca rury po wierzchu, montaż instalacji w warstwie posadzki oraz prowadzenie rur pod stropem to cztery rozwiązania, z których każde ma odmienny bilans kosztów, czasu i formalności.

Przewiert przez ścianę nośną wykonuje się wiertnicą diamentową, co pozwala uzyskać okrągły otwór o idealnie gładkich krawędziach bez wibracji niszczących strukturę muru. Średnica otworu zależy od liczby rur, najczęściej 60-80 mm dla jednej rury PEX 20 mm z tuleją 32 mm. Koszt jednego przejścia waha się od 200 do 280 zł, a czas wykonania nie przekracza dwóch godzin na otwór.

Zabudowa z płyt gipsowo-kartonowych na stelażu stalowym to metoda najtańsza i najszybsza, lecz wymaga późniejszego malowania lub układania płytek. Rury prowadzisz po wierzchu ściany nośnej, przykrywasz je płytami GK na profilu CW 50 z wkładką z wełny mineralnej 40 mm. Takie rozwiązanie obniża poziom hałasu o 10-15 dB i pozwala ukryć piony kanalizacyjne o średnicy do 50 mm bez kucia.

Instalacja w posadzce sprawdza się przy gruntownych remontach, gdy i tak zrywasz wylewkę. Rury PEX 16 mm zatopione w warstwie 6-8 cm betonu wymagają izolacji termicznej z pianki PE o grubości 9 mm, bo bezpośredni kontakt z wylewką cementową powoduje korozję naprężeniową tworzywa. Koszt materiału i robocizny oscyluje w granicach 150-220 zł za metr bieżący.

Prowadzenie rur pod stropem zamiast w ścianie to rozwiązanie popularne w adaptacjach poddaszy i strychów, gdzie ściany kolankowe mają zbyt małą grubość, by kuć w nich bruzdy. Rury mocujesz do stropu za pomocą obejm z wkładką EPDM w odstępach co 50 cm dla średnic do 25 mm i co 80 cm dla średnic 32 mm. Koszt takiego montażu wynosi 70-110 zł za metr bieżący.

Jak ograniczyć hałas i kondensację

Instalacja wodna w ścianie nośnej generuje dwa rodzaje hałasu: uderzeniowy (szum wody lecącej w rurze) i strukturalny (przenoszenie drgań na ścianę). Kondensacja pojawia się w miejscach, gdzie rura z zimną wodą przechodzi przez strefę o temperaturze wyższej o więcej niż 8°C od temperatury wody, a skropliny kapiące z niezaizolowanej rury potrafią zniszczyć tynk w ciągu kilku miesięcy.

Izolacja akustyczna rur zimnej wody powinna mieć grubość minimum 9 mm pianki PE o gęstości 30-35 kg/m³, a rur ciepłej wody 13 mm pianki o zamkniętych porach, by ograniczyć straty ciepła do 4% na metrze bieżącym. Otulina pełni podwójną funkcję: tłumi dźwięki o częstotliwości 500-2000 Hz (zakres najbardziej dokuczliwy dla ucha ludzkiego) oraz zapobiega kondensacji powierzchniowej.

Maty antywibracyjne pod obejmami rur montowanych do ściany redukują przenoszenie drgań o 6-9 dB. Najlepiej sprawdzają się obejmy z wkładką z kauczuku EPDM o twardości 50 Shore'a, bo twardsze materiały przenoszą drgania zamiast je absorbować. Pamiętaj, że obejma nie może być dokręcona na sztywno, lecz z momentem pozwalającym na 1-2 mm luzu osiowego.

Na rurach zimnej wody prowadzonych przez pomieszczenia o temperaturze powyżej 24°C (kotłownie, pralnie) stosuje się dodatkową izolację przeciwwilgociową z folii aluminiowej o grubości 0,1 mm. Folia odbija promieniowanie cieplne z powrotem do rury, ograniczając kondensację, a jednocześnie pełni funkcję bariery parowej, bo bez niej wilgoć wnika w piankę PE i po roku traci ona 40% właściwości izolacyjnych.

Skropliny na rurach zimnej wody to nie tylko problem estetyczny. Długotrwałe zawilgocenie tynku prowadzi do rozwoju grzybów pleśniowych już przy wilgotności względnej powierzchni powyżej 80%, a ich zarodniki przenikają do powietrza w pomieszczeniu w ciągu 48 godzin od pojawienia się pierwszego nalotu. Koszt osuszania i odgrzybiania ściany wielokrotnie przewyższa cenę prawidłowej izolacji rur, która wynosi 12-18 zł za metr bieżący.

Najczęstsze błędy inwestorów

Kucie bruzd „na oko" bez projektu konstruktora to błąd, którego konsekwencje pojawiają się po kilku latach w postaci rys na styku ściany ze stropem, a naprawa wymaga wzmocnienia ściany w technologii iniekcji żywicą epoksydową (koszt 800-1500 zł za metr bieżący rysy). Konstruktor nie jest zbędnym wydatkiem, lecz polisą ubezpieczeniową, która kosztuje 200-400 zł za projekt przyłącza wodnego.

Brak zgody wspólnoty lub spółdzielni na przekucie ściany nośnej kończy się najczęściej nakazem przywrócenia stanu poprzedniego, a jeśli odmówisz, sprawa trafia do sądu z wniosku zarządcy. Wyroki w takich sprawach są niemal jednolicie niekorzystne dla inwestora, który nie uzyskał zgody, bo przepisy prawa lokalowego stawiają ochronę konstrukcji ponad indywidualnymi potrzebami remontowymi.

Brak tulei przy przejściach rur przez ścianę to pozornie drobny detal, którego skutki widać dopiero po pierwszej zimie. Rura PEX bez tulei, osadzona bezpośrednio w murze, kurczy się o 1,5 mm na każde 10°C spadku temperatury, a wielokrotne cykle skurczu powodują pęknięcia tynku w promieniu 30 cm od przejścia. Tuleja za 25-40 zł eliminuje ten problem, bo przenosi naprężenia termiczne poza strukturę ściany.

Stosowanie rur PEX bez izolacji akustycznej w ścianie sypialni lub pokoju dziennego zamienia te pomieszczenia w akustyczne wzmacniacze, bo ściana nośna działa jak membrana rezonansowa. Pomiar wykazuje w takich przypadkach poziom hałasu 42-48 dB przy przepływie wody, podczas gdy norma PN-B-02151-3 dopuszcza 30 dB w sypialni w nocy. Różnica 12-18 dB oznacza, że hałas jest subiektywnie odczuwany jako 4-8 razy głośniejszy.

Brak próby ciśnieniowej instalacji przed zamurowaniem bruzdy to błąd, który ujawnia się po tynkowaniu w postaci mokrej plamy na ścianie. Próba ciśnieniowa 6 barów przez 30 minut kosztuje 150-250 zł, a lokalizacja wycieku w gotowej ścianie wymaga kucia, suszenia ścian i ponownego tynkowania, co łącznie sięga 1500-3000 zł.

Checklist przed rozpoczęciem prac

• Sprawdziłem, czy ściana jest nośna, na podstawie dokumentacji projektowej lub skanera GPR
• Uzyskałem pisemną zgodę wspólnoty, spółdzielni lub właściciela budynku
• Mam projekt instalacji podpisany przez konstruktora z uprawnieniami
• Złożyłem zgłoszenie robót budowlanych lub wniosek o pozwolenie na budowę
• Wyznaczyłem kierownika budowy z uprawnieniami
• Dobrałem średnicę tulei większą o minimum 10 mm od średnicy rury
• Zaplanowałem otuliny akustyczne na wszystkich rurach zimnej wody
• Przewidziałem izolację przeciwwilgociową w strefach kondensacji
• Zaplanowałem próbę ciśnieniową przed zamurowaniem bruzd
• Mam dziennik budowy i wpis kierownika o przejęciu obowiązków

Instalacja wodna w ścianie nośnej wymaga decyzji opartych na normach, a nie intuicji. Prawidłowo zaprojektowane bruzdy o głębokości do 1/3 grubości muru, tuleje ochronne przy każdym przejściu i otuliny akustyczne na rurach zimnej wody tworzą rozwiązanie trwałe na 30-50 lat eksploatacji. Samowolne kucie ściany nośnej to ryzyko kar administracyjnych do 50 000 zł, odpowiedzialności karnej za szkodę w konstrukcji oraz utraty gwarancji na cały budynek w przypadku roszczeń ubezpieczyciela. Zanim zaczniesz prace, porównaj cztery alternatywne metody prowadzenia rur w tabeli powyżej i wybierz tę, która przy Twojej geometrii pomieszczeń i budżecie zapewnia najlepszy stosunek kosztu do inwazyjności.

Źródła danych: PN-EN 1996-1-1 (Eurokod 6 Projektowanie konstrukcji murowych), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm., art. 29-30 i art. 90), PN-B-02151-3 (Akustyka budowlana ochrona przed hałasem w budynkach), PN-92/B-01706 (Instalacje wodociągowe wymagania w projektowaniu). Dodatkowe informacje techniczne: Polska Izba Inżynierów Budownictwa (piib.org.pl) oraz portal Prawa Budowlanego (isap.sejm.gov.pl).
