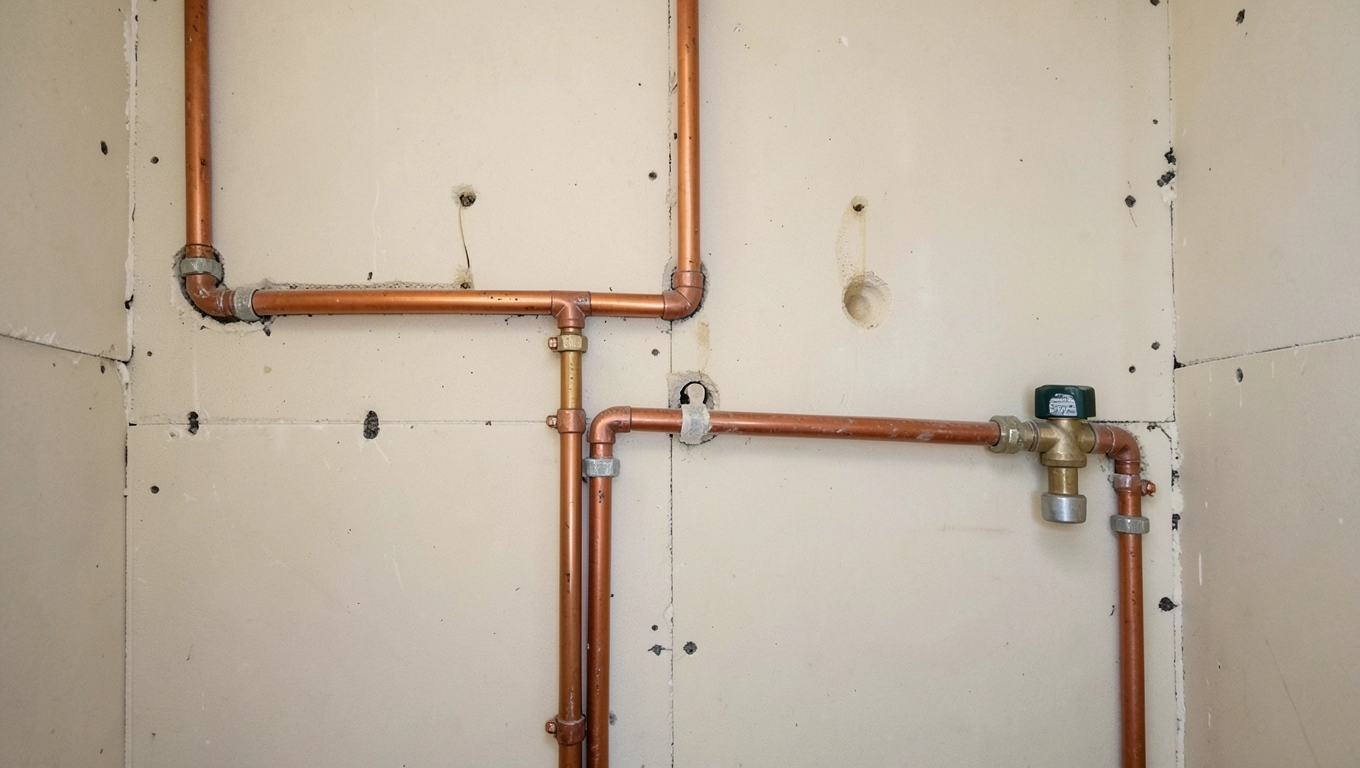

Instalacja wodna w kartonie gipsie: jak poprowadzić rury bez błędów

Ścianka z płyt gipsowo-kartonowych kusi szybkością montażu i czystą zabudową, ale rury wodne ukryte w jej wnętrzu potrafią zamienić remont w koszmar. Jedna nieszczelność przy baterii, brak otuliny na ciepłej czy luźno wiszący przewód potrafi w ciągu miesiąca wygenerować grzyba, odkształcenie płyty i rachunek za ponowne kucie ściany. Instalacja wodna w karton gipsie wymaga więc nie tyle złotej ręki, co znajomości fizyki kondensacji, rozszerzalności cieplnej oraz sztywnych zasad mocowania. Poniżej znajdziesz konkretny przepis na trasę rur, wyjścia pod baterie i próbę szczelności - tak, żeby ściana służyła latami, a nie była tykającą bombą.

• Jak zamontować rury wodne w ściance kartonowo-gipsowej krok po kroku
• Mocowanie baterii i wyjść wody w ścianie g-k: wzmocnienia i rozstaw 150 mm
• Otulina do rur w ścianie g-k: ochrona przed kondensacją i grzybem
• Najczęstsze błędy przy instalacji wodnej w kartonie gipsie i próba ciśnieniowa

Jak zamontować rury wodne w ściance kartonowo-gipsowej krok po kroku

Największym błędem na starcie jest traktowanie lekkiej zabudowy jak zwykłej ściany murowanej. Płyta g-k ma zaledwie 12,5 mm grubości i wytrzymałość na rozciąganie około 3,5 N/mm², więc każdy element instalacji musi opierać się na profilu CW albo na dodatkowym wzmocnieniu. Bez tego rura pracuje jak struna i w końcu wyrwie kształtkę.

Pierwszy krok to wybór materiału. Na rynku dominują trzy rozwiązania: PEX/Al-PEX, polipropylen (PP-R) oraz miedź. Każde z nich zachowuje się inaczej podczas pracy w zamkniętej przegrodzie.

Dla typowej łazienki najczęściej pada na PEX/Al-PEX - jego warstwa aluminium zbrojona klejem chroni przed dyfuzją tlenu, więc nie zarastasz kotła kamieniem. PP-R wygrywa tam, gdzie instalator dysponuje zgrzewarką i zależy mu na sztywnym, monolitycznym przewodzie. Miedź stosuje się dziś rzadziej, głównie w obiektach zabytkowych lub tam, gdzie normy narzucają materiał niepalny.

Po wyborze rury przychodzi czas na trasę. Zanim cokolwiek wkręcisz, rozrysuj układ na profilech CW i UW markerem - piony i poziomy, miejsca kolan, lokalizację zaworów odcinających. Pamiętaj, że trasa nie może krzyżować się z profilami nośnymi, a każde przejście przez profil wymaga otworu o średnicy o 10 mm większej niż rura. Ten luz przyda się przy rozszerzalności cieplnej - PEX/Al-PEX przy temperaturze 60°C wydłuża się o około 0,2 mm na metr.

Narzędzia i materiały, bez których nie ruszysz

• Rura PEX/Al-PEX 16×2 lub 20×2 mm
• Peszel ochronny (karbowana rura osłonowa) średnicy wewnętrznej 22-28 mm
• Klipsy montażowe do profili CW (pojedyncze i podwójne)
• Opaski zaciskowe z tworzywa, drut montażowy ocynkowany
• Płyta wzmacniająca OSB 18 mm lub płyta MTB 12 mm pod baterie
• Przedłużki mosiężne 1/2" rozstaw 150 mm
• Zawory odcinające kątowe
• Złączki zaciskane (system zaprasowywany lub skręcany)

Wyznaczenie trasy to moment, w którym rozstrzyga się, czy ściana będzie oddychać. Każdy odcinek powinien biec poziomo lub pionowo - nigdy ukośnie. Dlaczego? Bo jeśli po roku będziesz wiercił półkę, ukośna rura zaskoczy Cię w najmniej spodziewanym miejscu, a lokalizator elektroniczny nie wyłapie jej pod kątem. Pion i poziom dają się przewidzieć z dokładnością do 2-3 mm.

Mocowanie rur do stelaża

Rura w ściance g-k nigdy nie może „wisieć swobodnie”. Każdy metr bieżący wymaga punktu podparcia - inaczej przy napełnianiu instalacji woda uderza w kolana i z czasem rozszczelnia złączkę. Klipsy na profil CW rozmieszczasz co 50 cm dla rury 16 mm i co 80 cm dla rury 20 mm. W miejscach kolan stosujesz klips podwójny, który trzyma łuk w jednej płaszczyźnie.

Przejścia przez profile CW zabezpieczasz kawałkiem rury kanalizacyjnej PVC 32 mm lub peszlem ochronnym. Rura wodna wchodzi w przelot jak ołówek w tulejkę, dzięki czemu nie ociera się o stalową krawędź. Bez tej osłony aluminium w PEX/Al-PEX przetrze się w ciągu kilku miesięcy - usłyszysz wtedy charakterystyczny świst przy napełnianiu.

Przy długich odcinkach pionowych (powyżej 2 metrów) zostaw 10 mm luzu na dole trasy. Rura potrzebuje miejsca na wydłużenie termiczne; gdy go zabraknie, w najsłabszym punkcie powstanie naprężenie, a po sezonie grzewczym - mikropęknięcie. Standard PN-EN ISO 15875 dopuszcza takie kompensacje, ale tylko wtedy, gdy są celowo zaprojektowane.

Mocowanie baterii i wyjść wody w ścianie g-k: wzmocnienia i rozstaw 150 mm

Kolumny baterii to najbardziej obciążony punkt każdej instalacji. Dźwignia powstająca przy odkręcaniu pokrętła przenosi siłę rzędu 40-60 N na ramię 15 cm, więc na sam gwint 1/2" działa moment obrotowy mogący wyrwać kształtkę z miękkiej płyty. Próba osadzenia baterii bezpośrednio w g-k kończy się pęknięciem kartonu po kilku miesiącach - tzw. „łezka” przy otworze.

Rozwiązanie jest proste i mechanicznie oczywiste: między profilami CW wklejasz albo przykręcasz płytę wzmacniającą. Najczęściej stosuje się płytę MTB (magnezytową) 12 mm albo sklejkę wodoodporną 18 mm - oba materiały wytrzymują wkręt bez rozwarstwienia. Płyta musi sięgać minimum 25 cm w poziomie i obejmować oba profile, żeby rozkład siły nie opierał się na jednym słupku.

Przedłużki mosiężne 1/2" montujesz rozstawem 150 mm ± 2 mm - to standard europejski dla baterii ściennych, zgodny z normą PN-EN 200. Rozstaw mierzysz od środka do środka osi, nigdy od krawędzi. Nawet 3 mm błędu sprawi, że bateria będzie krzywo, a dekoracyjna rozeta nie zakryje szczeliny.

Kolumny baterii osadzaj na stałe, a nie „na regulację”. Każda dodatkowa złączka w torze woda-bateria to potencjalne miejsce przecieku. Z tego powodu najlepiej, gdy przedłużka wchodzi od razu w złączkę zaprasowywaną bezpośrednio na rurze PEX - bez nypli pośrednich. Na 10 instalacji w zabudowie g-k taka konfiguracja wytrzymuje bez obsługi 15-20 lat.

Prawidłowy montaż wyjść krok po kroku

Po wyznaczeniu rozstawu 150 mm wytnij w płycie g-k otwór roboczy 10×10 cm - to wystarczy, żeby włożyć klucz i dokręcić złączkę. Wsunąć płytę wzmacniającą między profile CW i przykręcić ją wkrętami samogwintującymi 4,2×16 mm co 15 cm. W płycie wywiercić otwory 18 mm pod przedłużki i osadzić je na taśmie teflonowej lub nici hydraulicznej z pastą.

Dopiero teraz nakładasz płytę g-k i wycinasz w niej otwory 30 mm na przedłużki. Dlaczego większe? Bo musisz zostawić luz na ruch termiczny i jednocześnie umożliwić późniejszy demontaż baterii bez kucia. Po przykręceniu płyty g-k wystające końcówki przedłużek powinny wystawać 25-30 mm ponad lico - tyle potrzebuje rozeta maskująca.

Otulina do rur w ścianie g-k: ochrona przed kondensacją i grzybem

Ciepła woda w rurze zimnej, zimna woda w rurze ciepłej - to brzmi jak żart, ale dla fizyki budowli to codzienność. Gdy rura z zimną wodą o temperaturze 12°C przechodzi przez pomieszczenie o wilgotności 70% i temperaturze 24°C, na jej powierzchni skrapla się para wodna. Krople spływają po rurze, wsiąkają w płytę g-k i po 3-4 miesiącach masz czarne plamy grzyba w miejscu, którego nie widać gołym okiem.

Otulina z pianki polietylenowej o grubości minimum 9 mm na ciepłej i 6 mm na zimnej przerywa mostek termiczny. Rura w otulinie utrzymuje temperaturę wyższą niż punkt rosy otoczenia, więc skropliny nie powstają. Na rynku spotkasz otuliny w kolorze czerwonym (c.w.) i niebieskim (z.w.) - to nie kaprys producenta, tylko czytelność przy serwisie: hydraulik po dwóch latach od razu widzi, z którą rurą ma do czynienia.

Grubość otuliny dobierasz do temperatury pracy. Dla c.w. 60°C i temperatury otoczenia 24°C wymagana jest warstwa 13 mm, żeby utrzymać temperaturę powierzchni otuliny powyżej 26°C. W praktyce większość producentów oferuje otuliny 6, 9 i 13 mm - wybierz tę najgrubszą, jeśli ściana biegnie przez pomieszczenie o dużej wilgotności, na przykład łazienkę bez wentylacji.

Kiedy otulina nie wystarczy

Pianka polietylenowa chroni przed kondensacją powierzchniową, ale nie zatrzymuje mostka termicznego w miejscu, gdzie rura przechodzi przez profil CW. Tam temperatura metalu spada do wartości otoczenia, więc punkt rosy przesuwa się na rurę. Rozwiązanie: w miejscu przejścia rury przez profil nakładaj dodatkowy kołnierz z taśmy samoprzylepnej z pianki PE 3 mm. Kosztuje grosze, a eliminuje całą klasę problemów z zawilgoceniem.

Jeśli prowadzisz rurę w peszlu ochronnym, pamiętaj, że peszel nie jest otuliną termiczną. Peszel chroni mechanicznie, ale jego ścianka 1 mm nie zatrzymuje kondensacji. Stosuj oba elementy razem: peszel od zewnątrz, otulina od wewnątrz. Takie rozwiązanie spotykasz w instalacjach, gdzie rura biegnie w stropie podwieszanym i nie ma innego sposobu ochrony.

Najczęstsze błędy przy instalacji wodnej w kartonie gipsie i próba ciśnieniowa

Siedem grzechów głównych powtarza się na każdej budowie jak zły refren. Pierwszy - luźne rury bez mocowania do profili. Drugi - brak otuliny na ciepłej. Trzeci - kolumny baterii osadzone bezpośrednio w płycie g-k. Czwarty - brak próby ciśnieniowej przed zamknięciem ściany. Piąty - złączki skręcane zamiast zaprasowywanych. Szósty - krzyżowanie się tras w jednej płaszczyźnie. Siódmy - brak zaworów odcinających przy każdym punkcie czerpalnym.

Każdy z tych błędów ma swoją fizyczną przyczynę i każdy da się przewidzieć. Luźna rura to rezonans hydrodynamiczny przy zamykaniu zaworu - skok ciśnienia do 8 bar uderza w kolano, które nie ma punktu podparcia. Brak otuliny to kondensacja - różnica temperatur przekracza punkt rosy. Kolumna w samej płycie to moment obrotowy od dźwigni baterii - karton nie przenosi naprężeń ściskających.

Próba ciśnieniowa to moment prawdy. Po zamontowaniu wszystkich odcinków, ale przed zamknięciem ściany płytami, napełniasz instalację wodą i tłoczysz sprężarką lub pompą ręczną ciśnienie 6 bar. Trzymasz je przez 30 minut i obserwujesz manometr. Spadek o więcej niż 0,2 bar w tym czasie oznacza nieszczelność. Lokalizujesz ją mydliną - bańki pokażą miejsce wycieku z dokładnością do milimetra.

Koszt naprawy po zalaniu ściany g-k potrafi przekroczyć 8000 PLN - wymiana płyty, osuszanie, odgrzybianie, ponowny montaż instalacji. Dla porównania prawidłowa instalacja w g-k z PEX/Al-PEX, otuliną i wzmocnieniami to wydatek rzędu 1800-2500 PLN za punkt czerpalny. Różnica 4-krotna, a wystarczyło nie pominąć próby ciśnieniowej.

Pytania o konkretne rozwiązania w Twojej łazience - średnice podejść, dobór zaworów, prowadzenie przez strefę prysznica - zadaj w komentarzu pod artykułem. Im dokładniej opiszesz układ ścian i odległości od pionu, tym precyzyjniej podpowiem kolejność prac i dobór materiałów.

Źródła: PN-EN ISO 15875 (systemy rur PEX), PN-EN 200 (baterie sanitarne), Warunki Techniczne Wykonania i Odbioru Instalacji Wodociągowych COBRTI INSTAL, katalog techniczny producentów rur PEX/Al-PEX. Strona referencyjna: cobrtiinstal.pl, pkn.pl.
