Przyłącza w płycie fundamentowej: jak rozplanować bez błędów

Każdy błąd w rozplanowaniu instalacji wodnej w płycie fundamentowej kosztuje od trzech do ośmiu tysięcy złotych, a mimo to inwestorzy wciąż traktują przyłącza jako dodatek do betonu, a nie jako jeden z trzech filarów całej inwestycji. Poniższy tekst nie jest kolejnym ogólnikowym poradnikiem, lecz szczegółową mapą techniczną, która prowadzi od wyboru średnic, przez spadki i przepusty, aż po checklistę dnia betonowania. Znajdziesz tu konkretne wartości zgodne z PN-EN 1610 i PN-92/B-01706, tabele porównawcze, listę najczęstszych błędów z ceną ich naprawy oraz harmonogram, który możesz wydrukować i powiesić na budowie. Materiał powstał na bazie realnych realizacji płyt fundamentowych pod domy jednorodzinne o powierzchni 110-160 m² z pompą ciepła i rekuperacją.

• Dlaczego płyta fundamentowa nie wybacza błędów w przyłączach
• Kompletna lista instalacji w płycie fundamentowej
• Spadki, średnice i przepusty konkretne parametry
• Harmonogram dnia betonowania krok po kroku
• Najczęstsze błędy przyłączy i jak ich uniknąć
• Formalności, projekt i odpowiedzialność
• Kiedy płyta fundamentowa, a kiedy tradycyjne ławy
• Studium przypadku: dom 120 m² z pompą ciepła i rekuperacją
• Kiedy wstrzymać prace sygnały ostrzegawcze

Dlaczego płyta fundamentowa nie wybacza błędów w przyłączach

Płyta fundamentowa to konstrukcja monolityczna, w której wszystkie instalacje muszą znaleźć się przed wylaniem betonu C25/30. Po betonowaniu jedyną opcją korekty jest kucie, a to oznacza nie tylko koszt samej robocizny, lecz także ryzyko naruszenia zbrojenia i hydroizolacji. Dla porównania, w tradycyjnych ławach fundamentowych można wprowadzić korekty w warstwach podposadzkowych, w płycie każdy przewód zostaje zalany na zawsze.

Ekonomia jest prosta: przebicie rury kanalizacyjnej o średnicy 110 mm w świeżym betonie to wydatek rzędu 3-8 tys. zł, a na etapie planowania ten sam fragment instalacji kosztuje około 200 zł. Różnica wynika nie tyle z materiału, ile z konieczności skuwania, ponownego zbrojenia i wylania fragmentu płyty, co wydłuża harmonogram o tydzień i wstrzymuje kolejne ekipy.

Beton sam w sobie jest szczelny, ale nie elastyczny. Każdy przewód wprowadzony w płytę tworzy potencjalny mostek termiczny i potencjalne miejsce pęknięcia, jeśli nie zostanie otulony pianką lub manszetą. Dlatego każde przejście rury przez płytę wymaga przepustu o średnicy co najmniej dwa razy większej niż rura, wypełnionego elastycznym materiałem, który skompensuje ruchy termiczne i osiadanie gruntu.

Warto też pamiętać o normie Eurocode 2, która wymaga, aby otulina zbrojenia wynosiła minimum 50 mm od dolnej krawędzi płyty i 40 mm od górnej. Wszystkie instalacje muszą więc zmieścić się w warstwie izolacji termicznej z XPS lub styropianu, nie w samej płycie. To oznacza, że decyzje o średnicach i trasach trzeba podjąć co najmniej siedem dni przed betonowaniem.

Kompletna lista instalacji w płycie fundamentowej

Każda instalacja, która znajdzie się w płycie, musi być zaprojektowana jako element systemu, a nie jako osobny obwód. Kanalizacja sanitarna, kanalizacja deszczowa, woda zimna i ciepła, elektryka, ogrzewanie podłogowe, rekuperacja, drenaż oraz przepusty rezerwowe na przyszłe modernizacje tworzą razem gęstą sieć, w której każdy element wpływa na pozostałe.

Kanalizacja sanitarna to najważniejszy obwód, bo jej średnice są największe i nie da się jej później przebudować bez kucia. Piony odpływne z łazienek i kuchni schodzą do poziomu w płycie, a następnie biegną poziomo do studni rewizyjnej lub szamba. Minimalna średnica pionu toalety to 110 mm, średnica odpływu z prysznica to 50 mm, a z umywalki wystarczy 40 mm. Wszystkie te średnice muszą być ze sobą skomunikowane przez trójnik rewizyjny, który umożliwi czyszczenie bez kucia posadzki.

Kanalizacja deszczowa jest często pomijana w projektach płyt, co stanowi poważny błąd. Rynny i wpusty odprowadzają wodę z dachu, a jeśli nie ma osobnego obwodu, cały ładunek trafia do kanalizacji sanitarnej lub rozsączany jest bez kontroli przy fundamentach. W płycie warto przewidzieć przynajmniej dwa przepusty rezerwowe o średnicy 110 mm po przeciwległych stronach budynku, do których w przyszłości podłączy się rynny lub drenaż powierzchniowy.

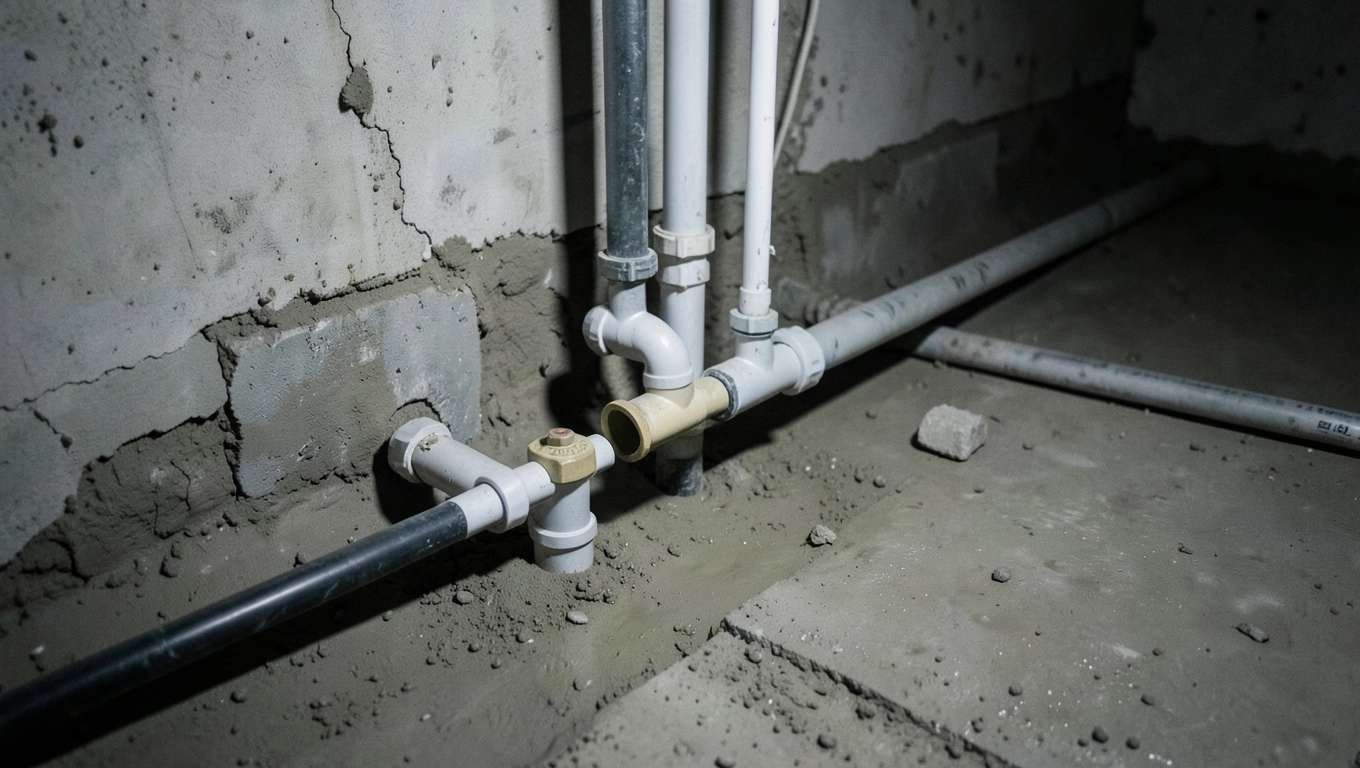

Instalacja wodna w płycie fundamentowej obejmuje zarówno doprowadzenie wody zimnej z sieci wodociągowej, jak i cyrkulację ciepłej wody użytkowej. Rury PEX lub PE-Xa o średnicy 20-25 mm prowadzi się w izolacji termicznej, nie w betonie. Izolacja z pianki PE o grubości 9 mm zapobiega kondensacji i chroni przed uszkodzeniami mechanicznymi przy wylewaniu betonu.

Elektryka w płycie to głównie przewody ochronne, uziemiające oraz kable do przyszłych czujników. Przewód ochronny PE o przekroju 6 mm² prowadzi się w formie pętli wokół płyty i łączy z uziomem fundamentowym. Warto też przewidzieć przepusty rezerwowe do późniejszego montażu instalacji fotowoltaicznej, pompy ciepła czy stacji ładowania samochodu.

Ogrzewanie podłogowe w płycie fundamentowej to temat, który budzi kontrowersje. Z jednej strony, rura PE-Xa 16 mm zatopiona w betonie daje dużą bezwładność cieplną i komfortowy rozkład temperatury. Z drugiej strony, każdy przeciek oznacza kucie, a naprawa spawów w betonie to koszt kilkunastu tysięcy złotych. Dlatego rury ogrzewania podłogowego powinny być prowadzone w warstwie wylewki nad płytą, a w samej płycie warto zostawić jedynie rury rozdzielacza i przepusty do piwnicy lub garażu.

Rekuperacja wymaga jednego przepustu o średnicy 160 mm na rurę nawiewną i jednego na wywiewną, a także przepustu na skropliny. Te otwory wykonuje się w szalunku lub w warstwie XPS przed betonowaniem, a następnie uszczelnia manszetą. Bez tych przepustów rekuperator trzeba będzie montować z rurami prowadzonymi po ścianie, co obniża efektywność systemu o 15-20%.

Drenaż wokół płyty to element, który wielu wykonawców pomija, a który decyduje o suchości piwnicy i trwałości hydroizolacji. Rura drenarska DN 100 otulona geowłókniną biegnie wokół fundamentów na głębokości poniżej strefy przemarzania, czyli 1,0-1,4 m w zależności od regionu Polski. Odprowadza wodę do studni chłonnej lub rowu melioracyjnego, a jej spadek minimalny to 0,5% w kierunku odpływu.

Spadki, średnice i przepusty konkretne parametry

Średnice rur kanalizacyjnych nie są kwestią gustu, lecz wymagań normy PN-EN 1610, która precyzuje minimalne spadki dla każdej średnicy. Rura o średnicy 50 mm musi mieć spadek co najmniej 2,5% na metr bieżący, czyli 2,5 cm na każdy metr długości. Rura o średnicy 110 mm wymaga spadku minimum 1,5%, a przy dłuższych odcinkach (powyżej 4 m) warto zejść do 1,0%, by nie doprowadzić do nadmiernego przyśpieszenia przepływu i hałasu.

Przepusty przez płytę fundamentową muszą być większe niż rury, które przez nie przechodzą. Standardowa zasada to średnica przepustu równa co najmniej dwóm średnicom rury, ale dla rur kanalizacyjnych 110 mm oznacza to przepust o średnicy 200 mm. Taki otwór wykonuje się z rury PVC lub PE, którą wkłada się w szalunek przed betonowaniem, a po rozszalowaniu uszczelnia pianką elastyczną i manszetą butylową.

Typowe błędy wykonawców zaczynają się od spadków. Zbyt mały spadek kanalizacji powoduje zaleganie osadów i nieprzyjemne zapachy, a zbyt duży sprawia, że woda odpływa szybciej niż resztki stałe, co prowadzi do zatorów. Spadek 2,5% dla rury 50 mm oznacza, że na odcinku 6 metrów rura opadnie o 15 cm, co trzeba uwzględnić przy projektowaniu rzędnej posadzki.

Brak rewizji to drugi najczęstszy błąd. Rewizja kanalizacyjna to trójnik z wyczystką, który montuje się na każdym pionie przy wyjściu z budynku i na każdym dłuższym odcinku poziomym (powyżej 4 m). Bez rewizji udrażnianie kanalizacji wymaga kucia posadzki lub demontażu przyborów. Koszt montażu rewizji to około 150 zł, koszt udrażniania bez rewizji to od 2 tys. zł w górę.

Przejścia przez płytę muszą być uszczelnione nie tylko pianką, ale przede wszystkim manszetą z folii PE lub EPDM, którą wkleja się w świeży beton lub przykleja do hydroizolacji. Manszeta rozkłada naprężenia na większą powierzchnię i zapobiega powstawaniu rys przy skurczu betonu. Samo piankowanie to rozwiązanie tymczasowe, które po dwóch latach zaczyna przepuszczać wodę.

Harmonogram dnia betonowania krok po kroku

Dzień betonowania to nie czas na decyzje, lecz na realizację planu, który powinien być gotowy siedem dni wcześniej. Pierwszym krokiem jest wyrównanie gruntu rodzimego do rzędnej minus 30 cm od projektowanej górnej krawędzi płyty. Grunt musi być zagęszczony do wskaźnika Is ≥ 0,97, co oznacza, że jego nośność wynosi co najmniej 120 kPa. Bez tego płyta będzie osiadać nierównomiernie i popęka w miejscach koncentracji naprężeń.

Drugi krok to rozłożenie geowłókniny o gramaturze minimum 200 g/m². Włóknina oddziela grunt rodzimy od podsypki piaskowej i zapobiega mieszaniu się warstw, co obniża ryzyko powstawania kapilarnego podciągania wody. Geowłóknina musi zachodzić na zakładkę co najmniej 30 cm i być wywinięta na szalunek na wysokość 20 cm.

Trzeci krok to podsypka piaskowa o grubości 15-20 cm, wykonana z piasku średnioziarnistego o frakcji 0,2-2 mm. Piasek rozścieła się warstwami po 10 cm i zagęszcza płytową zagęszczarką wibracyjną. Zagęszczanie musi przebiegać w co najmniej trzech przejściach po każdej warstwie, aż do uzyskania wskaźnika Is ≥ 0,97. To najczęstsze miejsce błędów: wykonawcy rozściełają piasek w jednej warstwie 20 cm i zagęszczają jednokrotnie, co daje wskaźnik Is rzędu 0,85 i skutkuje nierównym osiadaniem.

Czwarty krok to izolacja termiczna z XPS lub styropianu fundamentowego o wytrzymałości na ściskanie minimum 300 kPa. Płyty XPS mają tę przewagę nad styropianem, że nie chłoną wody i mają lepszą izolacyjność termiczną (λ = 0,030-0,034 W/mK vs. 0,038-0,042 W/mK). Izolację układa się na zakładkę, a miejsca styku kleji pianką montażową, by wyeliminować mostki termiczne.

Piąty krok to ułożenie wszystkich rur i przepustów zgodnie z projektem. To moment, w którym ekipa elektryczna, hydrauliczna i rekuperacyjna muszą pracować równolegle. Rury mocuje się do XPS za pomocą uchwytów plastikowych lub taśmy aluminiowej, co 50-80 cm, aby nie przesunęły się podczas betonowania. Każdy koniec rury zamyka się korkiem lub zatyczką, by beton nie dostał się do środka.

Szósty krok to zbrojenie płyty, które składa się z dwóch siatek: dolnej z prętów Ø12 mm co 15 cm i górnej z prętów Ø10 mm co 20 cm. Zbrojenie musi być ułożone na podkładkach dystansowych o wysokości 50 mm od dolnej krawędzi płyty i 40 mm od górnej. Wszystkie przejścia rur przez zbrojenie wymagają wycięcia otworów w siatce, co obniża nośność w tych miejscach, dlatego wokół przepustów dodaje się pręty wzmacniające w kształcie litery U.

Siódmy krok to betonowanie, które musi przebiegać w jednym cyklu ciągłym, bez przerw dłuższych niż 45 minut. Beton C25/30 (dawniej B30) o konsystencji S3 (opad stożka 10-15 cm) wylewa się pompą i zagęszcza wibratorami wgłębnymi. Grubość płyty to zwykle 25-30 cm, a czas wiązania betonu przed rozszalowaniem to minimum 7 dni. Pełną wytrzymałość użytkową beton osiąga po 28 dniach.

Najczęstsze błędy przyłączy i jak ich uniknąć

Brak projektu przyłączy to błąd, który popełnia co trzeci inwestor budujący dom systemem gospodarczym. Koszt projektu w specjalistycznym biurze to 1,5-3 tys. zł, a koszt poprawek po betonowaniu to 15-40 tys. zł. Warto potraktować ten wydatek jako polisę ubezpieczeniową, bo jego zwrot jest gwarantowany już przy pierwszej konieczności kucia.

Ułożenie rur ogrzewania podłogowego w samej płycie to błąd, który wykonawcy popełniają z niewiedzy lub oszczędności. Rury te mają średnicę 16 mm i są wrażliwe na uszkodzenia mechaniczne. Jeśli znajdą się w betonie, każda naprawa wymaga kucia i ponownego wylania fragmentu płyty, co kosztuje od 5 tys. zł w górę. Lepszym rozwiązaniem jest prowadzenie ogrzewania podłogowego w wylewce nad płytą, w warstwie 6-8 cm, co daje łatwy dostęp do rur w razie awarii.

Zapomnienie o kanalizacji deszczowej to kolejna powszechna luka. Woda z rynien, jeśli nie ma osobnego obwodu, trafia do kanalizacji sanitarnej lub rozsączana jest przy fundamentach, co podnosi poziom wody gruntowej i obciąża hydroizolację. Rozwiązaniem są dwa przepusty rezerwowe o średnicy 110 mm po przeciwległych stronach płyty, do których w przyszłości podłączy się rynny lub drenaż powierzchniowy.

Zbyt małe spadki kanalizacji wynikają z pośpiechu i braku niwelatora na budowie. Wykonawca prowadzi rury „na oko" i uzyskuje spadek 1,0% zamiast wymaganych 2,5%. Efekt to zaleganie osadów i nieprzyjemne zapachy z odpływów, które pojawiają się po kilku miesiącach użytkowania. Jedynym rozwiązaniem jest kucie i ponowne ułożenie rur, co kosztuje od 3 tys. zł za punkt.

Brak rewizji kanalizacyjnych wynika z tego, że wykonawca chce uprościć sobie pracę i obniżyć koszt. Rewizja to dodatkowy trójnik i wyczystka, które kosztują 150 zł, ale pozwalają na udrażnianie kanalizacji bez kucia posadzki. Bez rewizji pierwszy poważny zator oznacza demontaż przyborów lub kucie, czyli koszt od 2 tys. zł w górę.

Przejścia rur przez płytę bez manszet to częsty widok na budowach. Wykonawca wkłada rurę w szalunek, wylewa beton i uważa sprawę za zamkniętą. Tymczasem beton przy rurze pęka w ciągu pierwszych dwóch lat, bo nie ma elastycznego elementu, który skompensowałby skurcz i ruchy termiczne. Koszt naprawy takiego pęknięcia to 2-5 tys. zł za punkt.

Brak ciągłości uziomu fundamentowego to błąd, który elektrycy wykrywają dopiero przy pomiarach odbiorczych. Uziom w płycie musi być zamkniętą pętlą z pręta Ø10 mm, zgrzaną lub związaną drutem wiązałkowym w co najmniej trzech miejscach na każdym połączeniu. Brak ciągłości oznacza konieczność kucia płyty lub rezygnację z uziomu, co w praktyce oznacza brak ochrony przeciwprzepięciowej.

Rury wodne bez izolacji termicznej kondensują i powodują zawilgocenia w warstwach podposadzkowych. Izolacja z pianki PE o grubości 9 mm kosztuje kilkanaście złotych za metr, a jej brak skutkuje grzybami i pleśnią, których usunięcie kosztuje kilka tysięcy złotych.

Zapomnienie o przepustach do rekuperacji to błąd, który kończy się rurami prowadzonymi po ścianie lub w suficie podwieszanym. Taka instalacja obniża wydajność rekuperatora o 15-20%, bo zwiększa opory przepływu. Koszt montażu przepustu przed betonowaniem to 200 zł, koszt późniejszej przeróbki to 3-5 tys. zł.

Brak koordynacji między ekipami to błąd organizacyjny, który generuje wszystkie pozostałe problemy. Hydraulik przychodzi w piątek, elektryk w poniedziałek, a rekuperacja w środę. Każda ekipa układa swoje rury, nikt nie sprawdza kolizji, a betonowanie odbywa się w czwartek. Rozwiązaniem jest harmonogram z wyprzedzeniem tygodniowym i kierownik budowy, który koordynuje pracę.

Formalności, projekt i odpowiedzialność

Projekt przyłączy w płycie fundamentowej powinien zawierać mapkę geodezyjną z naniesionymi przewodami zewnętrznymi, rzut płyty w skali 1:50 z zaznaczonymi trasami wszystkich instalacji oraz profile pionowe pokazujące spadki i rzędne. Bez tych trzech elementów kierownik budowy nie ma prawa dopuścić do betonowania, a inwestor nie ma podstaw do reklamacji u wykonawcy.

Kierownik budowy odpowiada za zgodność wykonania z projektem i za bezpieczeństwo konstrukcji. Jego obecność przy betonowaniu jest obowiązkowa, a wpis do dziennika budowy musi zawierać potwierdzenie odbioru wszystkich instalacji przed wylaniem betonu. Jeśli kierownik nie pojawia się na budowie tego dnia, inwestor powinien wstrzymać prace i wezwać inspektora nadzoru inwestorskiego.

Pozwolenie na budowę lub zgłoszenie robót budowlanych musi obejmować zakres przyłączy. Bez tego dokumentu przyłącza są nielegalne, a ich eksploatacja może być wstrzymana przez nadzór budowlany. Warto też pamiętać o umowie z wodociągami i kanalizacją, która precyzuje warunki przyłączenia do sieci miejskiej, w tym średnice, materiały i głębokość posadowienia poniżej strefy przemarzania.

Specyfikacja materiałowa powinna zawierać klasę betonu (C25/30), typ izolacji (XPS 300 kPa), gatunek rur kanalizacyjnych (PVC-U SN4 lub PP SN8), typ rur wodnych (PE-Xa lub PP-R) oraz normy, którym materiały podlegają. Bez specyfikacji wykonawca może zastosować materiały gorszej jakości, co obniży trwałość instalacji o 20-30%.

Odbiór końcowy instalacji w płycie nie może obywać się bez próby szczelności kanalizacji i próby ciśnieniowej wody. Próbę szczelności wykonuje się wodą pod ciśnieniem 0,5 bar przez 30 minut, a próbę ciśnieniową wody pod ciśnieniem 10 bar przez 60 minut. Protokoły z tych prób są podstawą do reklamacji w przypadku awarii w pierwszych latach eksploatacji.

Kiedy płyta fundamentowa, a kiedy tradycyjne ławy

Płyta fundamentowa sprawdza się na gruntach o niskiej nośności i wysokim poziomie wody gruntowej, bo rozkłada obciążenia na większą powierzchnię. Tradycyjne ławy fundamentowe wymagają głębszego wykopu i skuteczniejszego drenażu, ale dają większą swobodę w prowadzeniu instalacji pod podłogą parteru. W domach z piwnicą ławy są zwykle lepszym rozwiązaniem, bo pozwalają na prowadzenie instalacji w przestrzeni podpodłogowej piwnicy bez ograniczeń.

Decyzja między płytą a ławami powinna zapaść na etapie projektu architektonicznego, bo zmiana systemu fundamentowego w trakcie budowy generuje koszty rzędu 20-40 tys. zł. Warto też rozważyć płytę grzewczą, w której rury ogrzewania podłogowego zatopione są w płycie, ale to rozwiązanie wymaga szczególnej staranności wykonania i systemu detekcji wycieków.

Studium przypadku: dom 120 m² z pompą ciepła i rekuperacją

Dom o powierzchni 120 m² na płycie fundamentowej 25 cm, z pompą ciepła powietrze-woda i rekuperacją centralną, to typowy przykład współczesnej realizacji. Płyta ma wymiary 10 × 12 m, a w jej wnętrzu zaprojektowano osiem obwodów instalacji: kanalizację sanitarną, kanalizację deszczową, wodę zimną i ciepłą, rekuperację, drenaż, elektrykę, uziom oraz trzy przepusty rezerwowe.

Kanalizacja sanitarna składa się z trzech pionów: WC z rurą 110 mm, prysznica z rurą 50 mm i kuchni z rurą 50 mm. Piony schodzą do poziomu w warstwie XPS, łączą się trójnikiem rewizyjnym i biegną do studni rewizyjnej 3 m od budynku. Spadek poziomych odcinków wynosi 2,0% dla rur 50 mm i 1,5% dla rury 110 mm. Łączna długość kanalizacji w płycie to 18 metrów.

Kanalizacja deszczowa składa się z dwóch przepustów rezerwowych o średnicy 110 mm po przeciwległych stronach płyty, do których podłączone zostaną rynny z dachu dwuspadowego. Woda trafia do skrzynki rozsączającej o pojemności 600 l, umieszczonej 5 m od budynku. Spadek przepustów wynosi 1,0% w kierunku skrzynki.

Instalacja wodna obejmuje dwa obwody: wodę zimną z sieci wodociągowej i cyrkulację ciepłej wody użytkowej. Rury PE-Xa 25 mm biegną w izolacji termicznej 9 mm od wodomierza do rozdzielacza w kotłowni. Długość obwodu to 14 metrów, a spadek nie jest wymagany, bo ciśnienie w sieci zapewnia przepływ.

Rekuperacja wymaga dwóch przepustów o średnicy 160 mm: jeden na nawiew, drugi na wywiew. Przepusty umieszczone są w osi budynku, co skraca długość kanałów wentylacyjnych. Dodatkowy przepust 50 mm służy do odprowadzenia skroplin z rekuperatora do kanalizacji sanitarnej.

Drenaż wokół płyty to rura drenarska DN 100 w geowłókninie, ułożona na głębokości 1,2 m (poniżej strefy przemarzania dla centralnej Polski). Spadek rury wynosi 0,5% w kierunku studni chłonnej. Rura otacza budynek w odległości 50 cm od krawędzi płyty i łączy się w studni zbiorczej 4 m od narożnika.

Elektryka w płycie to przewód ochronny PE 6 mm² w formie zamkniętej pętli, kable do czujników temperatury podłogowej (3 sztuki) oraz przepusty rezerwowe do fotowoltaiki (2 sztuki Ø40 mm) i stacji ładowania samochodu (1 sztuka Ø63 mm). Wszystkie kable prowadzone są w rurze ochronnej peszel, co ułatwia ewentualną wymianę.

Koszt całkowity przyłączy w płycie dla tego domu wyniósł 18 tys. zł w 2024 roku, z czego 8 tys. zł to robocizna, a 10 tys. zł to materiały. Cena obejmuje wszystkie instalacje wymienione powyżej oraz trzy przepusty rezerwowe. Dla porównania, koszt kucia płyty i poprawek po błędach w tej samej realizacji oszacowano na 45 tys. zł, co pokazuje, że oszczędność na etapie planowania wynosi co najmniej 25 tys. zł.

Kiedy wstrzymać prace sygnały ostrzegawcze

Brak projektu przyłączy naniesionego na rzut płyty to pierwszy sygnał, że prace wymknęły się spod kontroli. Bez tego dokumentu betonowanie jest ruletką, bo nie wiadomo, czy rury nie kolidują ze zbrojeniem i czy spadki są prawidłowe. Wstrzymanie betonowania do czasu uzyskania projektu to jedyne rozsądne rozwiązanie.

Brak rewizji na rurach kanalizacyjnych to drugi sygnał ostrzegawczy. Rewizja kosztuje 150 zł, a jej brak oznacza, że za kilka lat konieczne będzie kucie posadzki. Warto wstrzymać prace i zażądać montażu rewizji, nawet jeśli wymaga to ponownego otwarcia szalunku.

Brak manszet na przejściach rur przez płytę to sygnał, że wykonawca nie zna normy PN-EN 1610 lub ją ignoruje. Każde przejście bez manszety to potencjalne miejsce przecieku za 2-5 tys. zł. Wstrzymanie prac i żądanie poprawy to jedyna opcja.

Ruchome rury w trakcie betonowania to znak, że mocowanie do XPS jest niewystarczające. Beton wypiera rury i przesuwa je, co zmienia spadki i trasy. Jedynym rozwiązaniem jest wstrzymanie betonowania i ponowne zamocowanie rur.

Brak kierownika budowy na placu w dniu betonowania to poważny sygnał ostrzegawczy. Kierownik odpowiada za zgodność z projektem i bezpieczeństwo konstrukcji, a jego nieobecność oznacza, że nikt nie sprawdzi instalacji przed wylaniem betonu. Wstrzymanie prac i wezwanie inspektora nadzoru to jedyna opcja.

Poziom wody gruntowej wyższy niż w projekcie to sytuacja, w której dalsze prace są niebezpieczne. Woda wypiera beton i obniża jego wytrzymałość. Trzeba odpompować wodę, wykonać dodatkowy drenaż i dopiero wtedy kontynuować betonowanie. Koszt odpompowania i drenażu to 3-8 tys. zł, a koszt naprawy płyty zalanej wodą to kilkadziesiąt tysięcy złotych.

Zmiana projektu w trakcie betonowania to sygnał, że wykonawca improwizuje. Każda zmiana trasy rury, średnicy lub spadku wymaga nowego projektu i obliczeń. Wstrzymanie prac do czasu aktualizacji dokumentacji to jedyna bezpieczna opcja.

Jeśli rozważasz budowę domu na płycie fundamentowej i chcesz uniknąć opisanych błędów, skonsultuj projekt przyłączy z doświadczonym kierownikiem budowy lub projektantem instalacji sanitarnych. Bezpłatna konsultacja przed rozpoczęciem prac może zaoszczędzić kilkadziesiąt tysięcy złotych i kilka miesięcy opóźnień.

Źródła: PN-EN 1610:2015 Instalacje kanalizacyjne grawitacyjne; PN-92/B-01706 Sieć wodociągowa zewnętrzna; PN-EN 1992-1-1 (Eurocode 2) Projektowanie konstrukcji z betonu; PN-EN 13163 Wyroby ze styropianu do izolacji cieplnej; Warunki techniczne wykonania i odbioru robót budowlanych, ITB Warszawa; portal PZITS (Polski Związek Inżynierów i Techników Sanitarnych) wytyczne projektowe; Katalog producentów rur PE-Xa i PVC-U dane techniczne materiałów.
