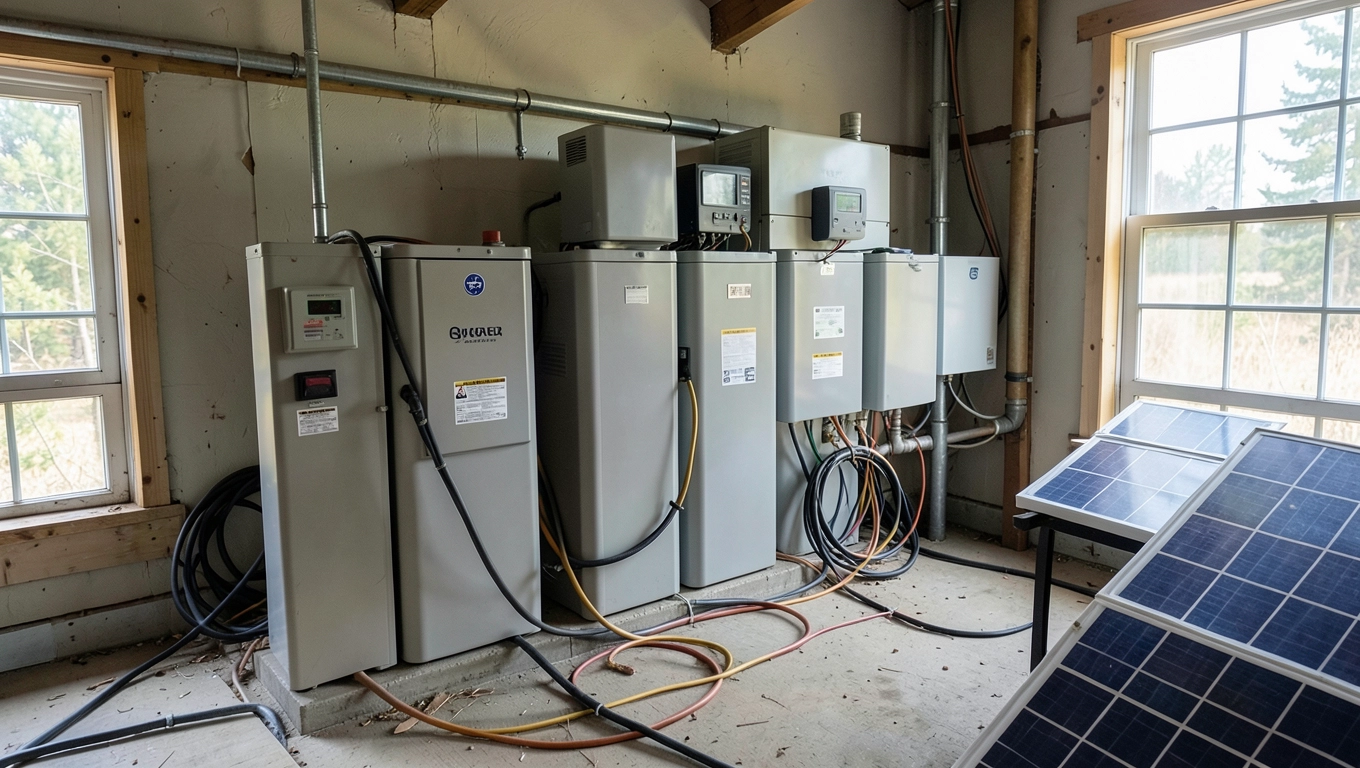

Instalacja offgrid z akumulatorem: energia na własnych zasadach

Brak prądu na działce, niestabilne napięcie w domku letniskowym albo rosnące rachunki, które zjadają coraz większą część budżetu. To trzy sytuacje, w których instalacja offgrid z akumulatorem przestaje być technologiczną ciekawostką, a staje się konkretnym rozwiązaniem problemu. Poniżej znajdziesz pełny rozkład zestawu fotowoltaicznego off-grid o mocy 4,2 kW: od parametrów magazynu LiFePO4 i inwertera hybrydowego, przez realne uzyski w polskich warunkach, aż po montaż krok po kroku bez zgłoszenia do zakładu energetycznego.

• Magazyn energii LiFePO4 serce nowoczesnego off grida
• Panele bifacjalne i inwerter hybrydowy w jednym systemie
• Montaż offgrid krok po kroku bez zgłoszenia do zakładu energetycznego
• Realne uzyski roczne i porównanie z siecią
• Najczęstsze obiekcje przed zakupem
• Checklista przed zakupem off-grid

Magazyn energii LiFePO4 serce nowoczesnego off grida

Ogniwo litowo-żelazowo-fosforanowe różni się od klasycznego litowo-jonowego przede wszystkim stabilnością termiczną. Termiczna ucieczka w akumulatorze LiFePO4 zachodzi dopiero powyżej 270°C, podczas gdy w ogniwach NMC próg ten leży bliżej 150°C. Dla użytkownika oznacza to jedno: realne bezpieczeństwo pożarowe bez konieczności budowania osobnej, klimatyzowanej serwerowni.

Pojemność użytkowa 5,12 kWh przy napięciu znamionowym 51,2 V daje około 100 Ah. Taki bank energii wystarcza, by zasilić lodówkę kompresorową 120 W przez dobę, oświetlenie LED domku 15 W przez 12 godzin, ładowanie laptopa 60 W przez 6 godzin i pompę obiegową 80 W przez 4 godziny. Przy głębokości rozładowania DoD ustawionej na 80% żywotność ogniw przekracza 6000 cykli, czyli ponad 16 lat pracy przy jednym pełnym cyklu dziennie.

System BMS odpowiada za balansowanie poszczególnych ogniw w obrębie pakietu z tolerancją ±20 mV. Bez tej kontroli ogniwo o niższej pojemności degraduje się szybciej niż pozostałe, pociągając za sobą cały moduł. Wbudowany BMS z aktywnym balancerem utrzymuje różnicę napięć w granicach, w których ogniwo nie wchodzi ani w strefę głębokiego rozładowania poniżej 2,5 V, ani w strefę przepięcia powyżej 3,65 V.

W praktyce temperatura pracy magazynu od 0°C do 45°C przy ładowaniu i od -20°C do 60°C przy rozładowaniu oznacza, że garaż nieogrzewany w polskich warunkach zimowych w zupełności wystarczy. Warto jednak unikać montażu w pomieszczeniach, gdzie temperatura regularnie spada poniżej -10°C, ponieważ w takim zakresie litowo-żelazowo-fosforanowe ogniwa tracą około 20% pojemności użytecznej.

Wymiary banku 442 mm × 420 mm × 220 mm przy masie około 48 kg pozwalają zmieścić magazyn w standardowej szafie technicznej. Stopień ochrony IP21 chroni przed pionowo opadającymi kroplami wody, dlatego montaż pod dachem, z dala od bezpośredniego strumienia deszczu, jest warunkiem wystarczającym.

Kluczowe cechy magazynu energii

• technologia LiFePO4 z żywotnością ponad 6000 cykli przy DoD 80%
• pojemność 5,12 kWh przy napięciu 51,2 V, prąd ciągły do 100 A
• wbudowany BMS z aktywnym balancerem i zabezpieczeniem nadprądowym
• komunikacja RS485 i CAN, pełna integracja z inwerterami hybrydowymi
• wymiary 442×420×220 mm, masa 48 kg, stopień ochrony IP21

Panele bifacjalne i inwerter hybrydowy w jednym systemie

Panel bifacjalny generuje prąd zarówno ze strony czołowej, jak i tylnej, pochłaniając światło odbite od dachu, gruntu czy śniegu. Sprawność 21,5% po stronie frontu i dodatkowy uzysk 8% do 15% z tyłu w polskich warunkach letnich podnosi realną produkcję kilowatogodzin ponad deklarowaną moc szczytową. Przy mocy znamionowej 500 W pojedynczy moduł zajmuje 2094 mm × 1038 mm, czyli około 2,17 m² powierzchni montażowej.

Szyba hartowana o grubości 3,2 mm i rama aluminiowa anodowana na kolor RAL 9005 znoszą obciążenie wiatrem do 2400 Pa oraz śniegiem do 5400 Pa, co spełnia wymagania normy PN-EN 61215. Dwudziestopięcioletnia gwarancja liniowa na uzysk oznacza, że po 25 latach pracy panel zachowa minimum 85% mocy początkowej. Taka deklaracja pokrywa się z testami degradacji owanych warunkami atmosferycznymi prowadzonymi w certyfikowanych laboratoriach TÜV Rheinland.

Inwerter hybrydowy o mocy wyjściowej 4200 W i szczytowej 8400 VA łączy funkcję prostownika solarnego, ładowarki akumulatora oraz falownika wyspowego. Dwa niezależne trackery MPPT pozwalają ustawić panele pod dwoma różnymi kątami lub w dwóch różnych kierunkach geograficznych, co ma znaczenie przy montażu na dachu wielospadowym. Sprawność maksymalna 97,5% oznacza, że z każdych 10 kWh wyprodukowanych przez panele do gniazdka trafia 9,75 kWh.

Zakres napięcia MPPT od 120 V do 480 V obejmuje typowe konfiguracje łańcuchów fotowoltaicznych, a maksymalny prąd zwarcia 16 A na tracker zabezpiecza przed przeciążeniem przy nagłych wzrostach natężenia w pochmurną pogodę z przebłyskami słońca. Komunikacja poprzez Wi-Fi i RS485 otwiera drogę do monitorowania uzysków w czasie rzeczywistym z poziomu aplikacji mobilnej.

Tryb pracy wyspowej (off-grid) wymaga, by przy braku napięcia sieciowego inwerter automatycznie przeszedł na zasilanie z akumulatora w czasie krótszym niż 20 ms. Komputery stacjonarne i routery nie zauważają w tym oknie żadnej przerwy, co odróżnia system hybrydowy od prostych przetwornic UPS.

Sprawność przemiany DC-DC wbudowanego kontrolera ładowania solarnego sięga 98%, a algorytm MPPT skanuje charakterystykę prądowo-napięciową łańcucha paneli co 5 sekund. Dzięki temu nawet przy częściowym zacienieniu modułów inwerter odnajduje globalny punkt mocy maksymalnej bez ręcznej kalibracji użytkownika.

Montaż offgrid krok po kroku bez zgłoszenia do zakładu energetycznego

Zestaw fotowoltaiczny off-grid 4,2 kW o mocy poniżej 50 kW nie wymaga zgłoszenia do operatora sieci dystrybucyjnej ani zawarcia umowy prosumenckiej, ponieważ energia nie jest w żadnym momencie wprowadzana do sieci elektroenergetycznej. Taki tryb pracy reguluje art. 7 ust. 1 ustawy Prawo energetyczne, który definiuje wytwarzanie energii na potrzeby własne jako działalność niewymagającą koncesji.

Krok pierwszy to wybór lokalizacji paneli. Dach skierowany na południe, południowy wschód lub południowy zachód o kącie nachylenia 30° do 40° zapewnia optymalne nasłonecznienie w polskiej szerokości geograficznej 49° do 54°N. Zacienienie od komina, anteny czy wysokiego drzewa w godzinach 10:00 do 14:00 potrafi obniżyć dzienną produkcję o 25% do 40%, dlatego warto unikać takich miejsc.

Krok drugi obejmuje mechaniczny montaż modułów za pomocą szyn aluminiowych i klem pośrednich oraz końcowych. Kotwy montażowe wkręcane w krokiew lub obciążane balastem na dachu płaskim dobiera się tak, by wytrzymać siłę ssącą wiatru zgodnie z normą PN-EN 1991-1-4. W strefie wiatrowej I Polski centralnej siła ta wynosi około 0,6 kN/m² dla dachu na wysokości 8 m nad gruntem.

Krok trzeci to połączenie paneli w łańcuch. Przy inwerterze 4,2 kW i panelach 500 W optymalna konfiguracja to 8 modułów w dwóch gałęziach po 4 sztuki, co daje napięcie robocze około 150 V i moc szczytową 4000 W. Zbyt mała liczba paneli ogranicza uzysk zimowy, zbyt duża powoduje przepięcie na wejściu MPPT powyżej 480 V.

Krok czwarty to prowadzenie kabla solarnego 1×4 mm² od łańcucha do inwertera przez kanał kablowy odporny na promieniowanie UV. MC4 zaciskane zaciskarką hydrauliczną gwarantują szczelność połączenia na poziomie IP67, co oznacza zanurzenie w wodzie na głębokość 1 metra przez 30 minut bez przeniknięcia wilgoci.

Krok piąty to podłączenie magazynu energii kablem bateryjnym 1×25 mm² lub 1×35 mm² w zależności od odległości między inwerterem a akumulatorem. Przekrój dobiera się tak, by spadek napięcia na kablu nie przekraczał 1% przy pełnym obciążeniu. Dla prądu 100 A i długości 3 metrów przekrój 25 mm² jest wystarczający, dla 5 metrów lepiej wybrać 35 mm².

Krok szósty to uruchomienie i test. Po włączeniu inwertera wyświetlacz LCD pokazuje napięcie baterii, moc paneli oraz stan obciążenia. Konfiguracja parametrów ładowania bulk/absorption/float odbywa się przez menu serwisowe, a aplikacja mobilna umożliwia podgląd historycznych krzywych uzysku. Pierwsze 48 godzin obserwacji pozwala zweryfikować, czy magazyn osiąga pełne naładowanie w słoneczny dzień.

Potrzebne narzędzia: klucz imbusowy 6 mm, wkrętarka akumulatorowa, zaciskarka hydrauliczna do MC4, ściągacz izolacji, miernik cęgowy DC do 100 A, próbnik napięcia DC do 1000 V, multimetr cyfrowy oraz poziomica. Brak któregokolwiek z tych narzędzi wydłuża montaż o kilka godzin albo zmusza do prowizorycznych połączeń, które po sezonie zimowym zaczną korodować.

Realne uzyski roczne i porównanie z siecią

Zestaw 4,2 kW w centralnej Polsce produkuje rocznie od 4200 kWh do 5100 kWh energii, w zależności od kąta nachylenia i orientacji paneli. Dla rejonu Mazowsza rozkład sezonowy wygląda następująco:

Koszt cyklu ładowania zależy od ceny 1 kWh w sieci i sprawności magazynu. Przy cenie 0,95 zł za 1 kWh w taryfie G11 i sprawności przemiany DC-AC na poziomie 94% koszt jednego pełnego cyklu wynosi około 1,01 zł za 5,12 kWh użytecznej pojemności. Przez 6000 cykli daje to 30 720 kWh za 6060 zł, czyli 0,197 zł za 1 kWh użytecznej energii.

Porównanie z siecią energetyczną wypada wyraźnie na korzyść magazynu, jeśli uwzględni się rosnące stawki dystrybucyjne. Taryfa dynamiczna w drugiej połowie 2025 roku podnosi opłatę dystrybucyjną do 0,35 zł za 1 kWh w godzinach szczytu. Zestaw off-grid eliminuje tę opłatę całkowicie, bo energia nigdy nie przechodzi przez sieć dystrybucyjną.

Najczęstsze obiekcje przed zakupem

Czy zestaw nadaje się na działkę bez przyłącza energetycznego? Tak, ponieważ cała produkcja i magazynowanie odbywają się w obiegu zamkniętym. Wystarczy odbiornik o mocy do 4200 W ciągłej i 8400 VA szczytowej. Kuchenka indukcyjna 3500 W, czajnik elektryczny 2200 W czy odkurzacz 1800 W działają bez przeszkód, pod warunkiem że nie pracują jednocześnie powyżej mocy inwertera.

Czy potrzebuję pozwolenia na budowę lub zgłoszenia? Nie. Instalacja fotowoltaiczna wolnostojąca o mocy do 50 kW zgodnie z art. 29 ust. 4 pkt 3 lit. c Prawa budowlanego nie wymaga ani pozwolenia na budowę, ani zgłoszenia robót budowlanych. Panele zamontowane na dachu budynku mieszkalnego traktowane są jako przebudowa, o ile nie zmieniają charakteru pokrycia dachowego.

Jak długo działa zimą? W grudniu i styczniu zestaw 4,2 kW produkuje około 80 kWh miesięcznie, czyli mniej więcej 2,5 kWh dziennie. Tyle wystarcza na oświetlenie, ładowanie telefonów, pracę routera i okazjonalne gotowanie na kuchence indukcyjnej. Przy dłuższych falach pochmurnych ogniowo warto uzupełnić magazyn z sieci, jeśli ta jest dostępna, albo ograniczyć zużycie do absolutnego minimum.

Co z rozbudową? Magazyn LiFePO4 w tym zestawie obsługuje do 16 modułów równolegle przez port komunikacyjny CAN. W praktyce oznacza to możliwość dołożenia drugiego identycznego banku 5,12 kWh i uzyskania 10,24 kAh pojemności. Po stronie paneli inwerter przyjmuje do 6500 W mocy szczytowej, czyli o 2300 W więcej niż zestaw bazowy, co daje przestrzeń na dodatkowe 4-5 modułów.

Jakie gwarancje obowiązują? Panele bifacjalne objęte są 25-letnią gwarancją liniową na uzysk i 12-letnią gwarancją na wady materiałowe. Inwerter hybrydowy otrzymuje 5 lat gwarancji producenta z możliwością rozszerzenia do 10 lat. Magazyn energii LiFePO4 pracuje z gwarancją 5 lat lub 6000 cykli, w zależności od tego, co nastąpi wcześniej. BMS jako podzespół wewnętrzny korzysta z tej samej gwarancji co cały bank energii.

Nie montuj inwertera w pomieszczeniu, w którym temperatura spada regularnie poniżej -10°C. Niskie temperatury nie uszkodzą samego inwertera, ale kondensacja wilgoci na płytce elektronicznej przy nagłym ociepleniu może spowodować mikrozwarcia, które nie są objęte gwarancją.

Checklista przed zakupem off-grid

Przed sfinalizowaniem zamówienia warto policzyć średni dzienny pobór energii z dokładnością do 0,5 kWh. Lodówka kompresorowa klasy A+++ pobiera rocznie około 150 kWh, czyli 0,4 kWh dziennie. Oświetlenie LED 15 W przez 6 godzin daje 0,09 kWh. Router internetowy 12 W przez całą dobę to 0,29 kWh. Po zsumowaniu wszystkich odbiorników okazuje się, że przeciętny domek letniskowy potrzebuje od 2 do 4 kWh dziennie, a to mieści się w zakresie jednego pełnego cyklu magazynu.

Drugim krokiem jest sprawdzenie nasłonecznienia lokalizacji. Aplikacja PVGIS udostępniana przez Komisję Europejską podaje roczną sumę promieniowania słonecznego w kWh/m² dla każdej miejscowości w Polsce. Dla Warszawy wynosi 1050 kWh/m², dla Zakopanego 1180 kWh/m², dla Szczecina 980 kWh/m². Te liczby pozwalają oszacować realną produkcję zestawu z marginesem błędu 8% do 12%.

Trzecim elementem listy jest weryfikacja kąta nachylenia i orientacji dachu. Dach płaski wymaga konstrukcji balastowej, która dodaje 35 kg/m² do obciążenia paneli. Przekroczenie nośności stropu skutkuje koniecznością wzmocnień lub rezygnacji z montażu w tej lokalizacji.

• średni dzienny pobór energii w kWh, zmierzony licznikiem energii lub oszacowany z mocy znamionowej odbiorników
• nasłonecznienie lokalizacji z PVGIS lub danych meteorologicznych IMGW
• kąt nachylenia i orientacja dachu oraz jego nośność w kg/m²
• dostępna powierzchnia montażowa netto po odjęciu kominów, okien połaciowych i stref zacienienia
• planowany przyrost mocy w ciągu następnych 5 lat (klimatyzacja, pompa ciepła, ładowarka samochodu)

Zestaw fotowoltaiczny off-grid 4,2 kW z magazynem energii 5 kWh, inwerterem hybrydowym i panelami bifacjalnymi 500 W to rozwiązanie, które skaluje się wraz z potrzebami. Najważniejsze jest, by przed zakupem zweryfikować trzy liczby: dzienny pobór energii, roczny uzysk w lokalizacji i dostępną powierzchnię montażową. Gdy te trzy wartości są spójne, system zwróci się szybciej niż tradycyjna instalacja on-grid, bo nie wymaga żadnych opłat dystrybucyjnych ani umowy prosumenckiej.

Źródła danych i norm: ustawa Prawo energetyczne z dnia 10 kwietnia 1997 r. (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), Prawo budowlane z dnia 7 lipca 1994 r. (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), norma PN-EN 61215 (moduły fotowoltaiczne), norma PN-EN 1991-1-4 (obciążenie wiatrem), norma PN-EN 62852 (złączki MC4), baza nasłonecznienia PVGIS Joint Research Centre (re.jrc.ec.europa.eu/pvgis), raporty TÜV Rheinland dotyczące degradacji paneli fotowoltaicznych.
