Elektryka ukryta w styropianie – jak zrobić to bezpiecznie i bez poprawek

Piętnście centymetrów styropianu, przewód 3x2,5 mm² bez osłony, pełne obciążenie grzewcze i temperatura otoczenia sięgająca trzydziestu stopni. W takich warunkach rdzeń miedziany potrafi przekroczyć siedemdziesiąt stopni Celsjusza, a to już prosta droga do degradacji izolacji PVC i w najgorszym razie do pożaru. Ten jeden błąd kosztował kiedyś inwestora dwanaście tysięcy złotych, bo całą elewację trzeba było ściągać po roku eksploatacji. Instalacja elektryczna w warstwie ocieplenia wymaga precyzyjnego doboru osłon, przekrojów i techniki montażu, inaczej oszczędność na kosztach ocieplenia zamieni się w kosztowną przebudowę.

• Jak prowadzić kable w styropianie: peszel, rurka czy kanał
• Mocowanie puszek i przewodów w ociepleniu bez mostków termicznych
• Etapy montażu krok po kroku
• Najczęstsze błędy przy elektryce w ociepleniu i ich realny koszt naprawy
• Koszty materiałów i robocizny w 2025 roku
• Aspekt prawny: kto może wykonać instalację w ociepleniu
• Sezonowość prac: kiedy nie montować instalacji w ociepleniu
• Wpływ rodzaju styropianu na technikę montażu
• Elektryka w ociepleniu podłogi: specyfika montażu
• Wymiana instalacji zatopionej w ociepleniu: kiedy jest możliwa
• Najczęściej zadawane pytania

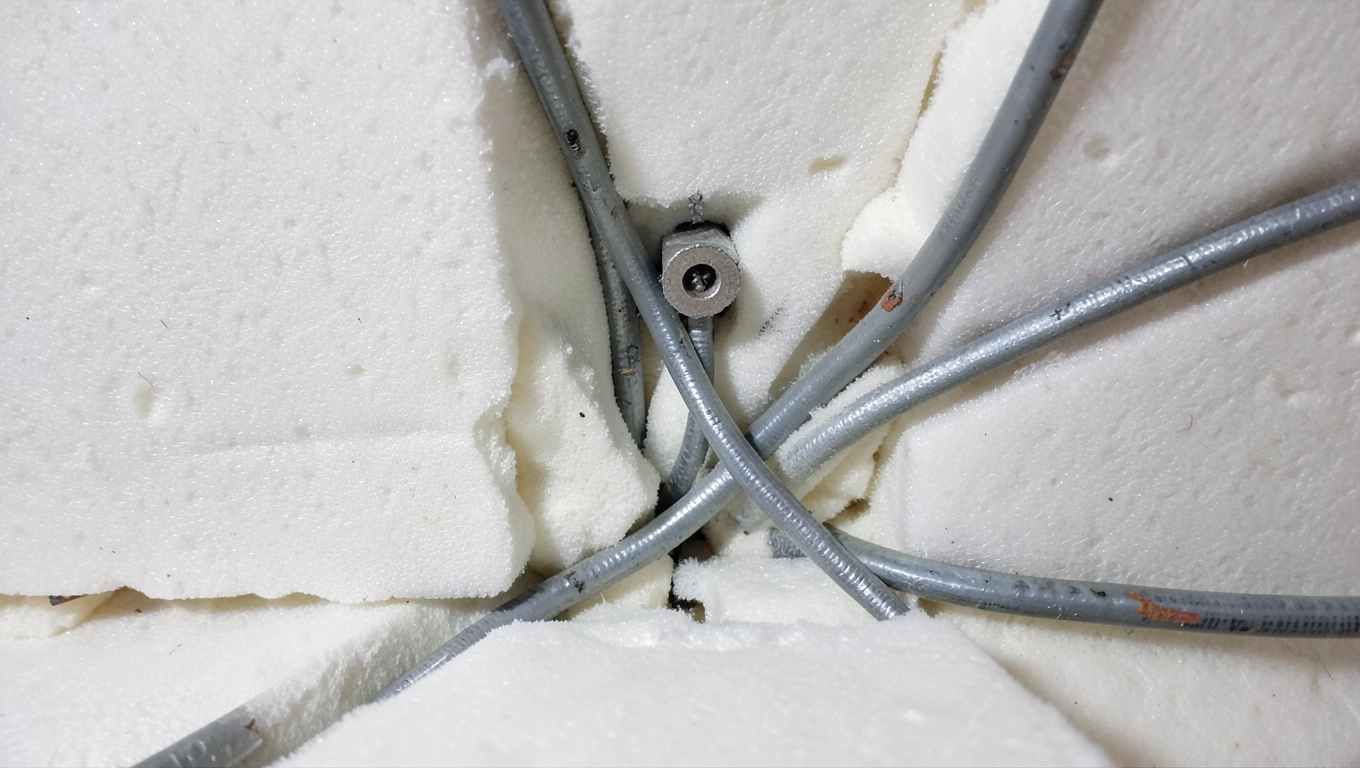

Jak prowadzić kable w styropianie: peszel, rurka czy kanał

Peszel elastyczny to najczęstszy wybór na polskich budowach, bo pozwala prowadzić trasy po łukach o minimalnym promieniu pięciu średnic. Przy peszlu osiemnastym to dziewięć centymetrów, przy dwudziestym ósmym czternaście, co mieści się w standardowej warstwie EPS bez naruszania jego ciągłości. Rurka sztywna sprawdza się tam, gdzie trasa biegnie prosto i wymaga dodatkowej ochrony mechanicznej, na przykład przy narożnikach budynku lub w strefach narażonych na przypadkowe uderzenia. Kanał instalacyjny natomiast ma sens przy większych wiązkach kablowych w budynkach komercyjnych, gdzie dochodzi do szesnastu czy dwudziestu przewodów w jednym pionie.

Kluczowa jest lokalizacja peszla względem warstw ocieplenia. Pierwsza warstwa EPS przylegająca do muru to jedyna dopuszczalna strefa prowadzenia kabli, druga warstwa musi pozostać wolna od wszelkich instalacji. Powód jest czysto fizyczny: druga warstwa odpowiada za właściwości termoizolacyjne, a każdy peszel biegnący przez nią tworzy mostek termiczny w kształcie walca o średnicy od osiemnastu do trzydziestu milimetrów. Przy dwudziestu centymetrach styropianu grafitowego lambda zero zero trzy jeden taki mostek obniża izolacyjność ściany w punkcie przebicia o blisko czterdzieści procent.

Kiedy stosować peszel, a kiedy rurkę PVC

Peszel typu RB wytrzymuje temperaturę pracy do siedemdziesięciu stopni i kosztuje od pięćdziesięciu groszy do trzech złotych za metr w zależności od średnicy. Rurka sztywna PVC-U jest tańsza od piętnastu do czterdziestu groszy za metr, ale nie kompensuje ruchów termicznych budynku. W warstwie ocieplenia, gdzie temperatura waha się od minus dwudziestu zimą do sześćdziesięciu latem pod tynkiem, rurka pęka w narożnikach już po trzech sezonach. Peszel z miękkiego PVC lub PE pochłania te odkształcenia, dlatego w ociepleniu elewacyjnym rurka sztywna ma sens wyłącznie w krótkich odcinkach prostych, na przykład przy przejściu przez cokół.

Mocowanie puszek i przewodów w ociepleniu bez mostków termicznych

Puszka PK-60 wpuszczana w styropian wymaga czegoś więcej niż kołka rozporowego. Standardowy kołek do EPS-u trzyma lekki materiał, ale pod ciężarem gniazdka, ramki i obciążenia wtyczkowego wypada po kilkunastu miesiącach. Kotwa chemiczna z żywicą poliestrową lub winyloestrową wklejona w otwór w murze nośnym, przechodząca przez całą warstwę ocieplenia, daje punkt mocowania o nośności od ośmiu do piętnastu kilogramów na jeden element. Takie rozwiązanie eliminuje jednocześnie mostek termiczny, bo kotwa przechodzi przez rdzeń i nie ma kontaktu z tynkiem zewnętrznym.

Przewody mocuje się uchwytami co czterdzieści do sześćdziesięciu centymetrów, a przy łukach co dwadzieścia centymetrów, żeby kabel nie odstawał od ściany pod wpływem grawitacji i ruchów termicznych. Uchwyt powinien być wykonany z tworzywa odpornego na UV, bo warstwa pierwsza EPS-u nie chroni przed promieniowaniem słonecznym w trakcie montażu. Typowy uchwyt kablowy do peszla o średnicy dwudziestu milimetrów kosztuje od dwudziestu do pięćdziesięciu groszy za sztukę.

Uszczelnienie przejść przez styropian

Każde przejście peszla przez EPS trzeba uszczelnić pianką PU niskoprężną, na przykład Tytan Professional niskoprężną lub Soudal Flexifoam. Pianka wysokoprężna wypacza peszel i tworzy naprężenia prowadzące do pęknięć tynku w ciągu roku. Po utwardzeniu nadmiar obcina się nożem, a styk z tynkiem zabezpiecza taśmą rozprężną. Bez tej taśmy kapilarnie podciągana woda wnika między piankę a tynk, a po trzech sezonach zimowych odspaja go na odcinku dwóch, trzech metrów.

Nie układaj kabli w drugiej warstwie EPS. Brak chłodzenia od strony muru powoduje, że przy pełnym obciążeniu temperatura izolacji YDY rośnie powyżej dopuszczalnych siedemdziesięciu stopni. Jedyną dopuszczalną strefą jest warstwa pierwsza, stykająca się z murem.

Etapy montażu krok po kroku

Pierwszym krokiem jest wykonanie dokumentacji tras kablowych w formie szkicu z wymiarami od narożników, okien i drzwi. Ten szkic przyda się za piętnaście lat, gdy trzeba będzie wiercić otwór kołkowy i trafić na peszel. Trasę wycina się w styropianie nożem termicznym, który topi EPS zamiast go łamać, dzięki czemu krawędzie są równe i szczelne. Bruzda powinna mieć głębokość pozwalającą na pełne zatopienie peszla i warstwę kleju minimum pięć milimetrów ponad nim.

Kolejny etap to ułożenie peszla z zapasem długości około dziesięciu procent na kompensację ugięć. Kabel wciąga się do peszla przed jego zamocowaniem, bo późniejsze wciąganie w już zamontowany i częściowo zaszpachlowany peszel grozi uszkodzeniem izolacji na ostrych krawędziach bruzdy. Do wciągania służy pilot stalowy lub taśma z włókna szklanego o średnicy czterech milimetrów. Po wciągnięciu kabla peszel mocuje się uchwytami, a puszki osadza na kotwach chemicznych.

Checklista piętnastu punktów przed zatopieniem instalacji

• Trasy kablowe udokumentowane na szkicu z wymiarami
• Zdjęcia każdego odcinka z linijką w kadrze
• Promienie gięcia peszla nie mniejsze niż pięć średnic
• Kabel wciągnięty przed mocowaniem, bez łączeń w warstwie ocieplenia
• Przekrój przewodu dobrany do przewidywanego obciążenia z zapasem piętnaście procent
• Uchwyty rozmieszczone co czterdzieści do sześćdziesięciu centymetrów
• Puszki na kotwach chemicznych, nie na kołkach EPS
• Przejścia przez EPS uszczelnione pianką niskoprężną
• Styk pianka-tynk zabezpieczony taśmą rozprężną
• Pomiary rezystancji izolacji wykonane przed zatopieniem
• Próba ciągłości przewodu ochronnego PE zapisana w protokole
• Działające wyłączniki różnicowoprądowe w rozdzielni
• Trasy oznaczone na ścianie znacznikiem niezmywalnym
• Zdjęcia z lokalizatorem elektronicznym wgrane do chmury
• Zapas kabla w puszce minimum dziesięć centymetrów

Najczęstsze błędy przy elektryce w ociepleniu i ich realny koszt naprawy

Prowadzenie kabla bez peszla to najdroższy błąd w całym zestawieniu. Styropian zawiera środki zmniejszające palność, ale przy braku osłony kabel wchodzi w kontakt z tymi chemikaliami, a cykliczne nagrzewanie i chłodzenie powoduje mikropęknięcia izolacji. Koszt naprawy obejmuje ściągnięcie tynku i warstwy styropianu, ułożenie nowej instalacji, ponowne ocieplenie i tynkowanie, co na elewacji domu o powierzchni dwustu metrów kwadratowych sięga trzydziestu pięciu tysięcy złotych.

Za mały przekrój kabla przy dużym obciążeniu to druga kategoria błędów. YDY 3x1,5 mm² w obwodzie gniazdka kuchennego, do którego podłączony jest piekarnik o mocy trzech kilowatów, grzeje się przy pełnej pracy do pięćdziesięciu pięciu stopni. W warstwie ocieplenia, bez chłodzenia konwekcyjnego, ta temperatura rośnie do siedemdziesięciu dwóch w ciągu dwóch godzin. Norma PN-HD 60364-5-52 wymaga przewymiarowania przekroju o dziesięć do piętnaście procent w warunkach ograniczonego odprowadzania ciepła, co w praktyce oznacza przejście z 1,5 na 2,5 mm².

Tabela kosztów typowych błędów

Koszty materiałów i robocizny w 2025 roku

Peszel osiemnasty kosztuje pięćdziesiąt do osiemdziesięciu groszy za metr, dwudziesty od siedemdziesięciu groszy do złotówki dwadzieścia, dwudziesty ósmy od złotówki dwadzieścia do trzech złotych. Kabel YDY 3x2,5 mm² to wydatek od dwóch do czterech złotych za metr, YDY 3x1,5 mm² od złotówki czterdzieści do dwóch złotych sześćdziesiąt. Puszki PK-60 do wmurowania kosztują od złotówki pięćdziesiąt do pięciu złotych, hermetyczne IP55 od dwunastu do dwudziestu sześciu złotych.

Robocizna elektryka z uprawnieniami SEP waha się od czterdziestu do siedemdziesięciu złotych za punkt elektryczny, przy czym punkt obejmuje gniazdko lub wyłącznik z wyprowadzeniem kabla i podłączeniem. W domu o powierzchni stu dwudziestu metrów kwadratowych, gdzie jest sześćdziesiąt do osiemdziesięciu punktów, robocizna pochłania od trzech do pięciu i pół tysiąca złotych. Materiały dla tej samej powierzchni to koszt od trzech do dziewięciu tysięcy złotych w zależności od klasy osprzętu.

Mini-kalkulator: ile peszla na sto metrów kwadratowych

Dla domu o powierzchni użytkowej stu metrów kwadratowych z sześćdziesięcioma punktami elektrycznymi średnia długość trasy kablowej od rozdzielni do punktu wynosi od ośmiu do piętnastu metrów. Łączna długość peszla to sześćset do dziewięciuset metrów, z czego dziesięć procent zapasu daje siedemset do tysiąca metrów. W przeliczeniu na średnicę dwudziestą koszt peszla wynosi od pięciuset czterdziestu do tysiąca dwustu złotych dla całego budynku.

Aspekt prawny: kto może wykonać instalację w ociepleniu

Instalacja elektryczna w warstwie ocieplenia wymaga uprawnień SEP grupy pierwszej w zakresie eksploatacji lub dozoru. Bez tych uprawnień praca przy instalacji jest nielegalna, a w razie wypadku ubezpieczyciel odmówi wypłaty odszkodowania. Uprawnienia nadaje komisja kwalifikacyjna po zdaniu egzaminu, a ich ważność wynosi pięć lat. W praktyce oznacza to, że samodzielne wykonanie instalacji przez osobę bez uprawnień to ryzyko utraty polisy mieszkaniowej na całą nieruchomość.

Odpowiedzialność za projekt ponosi kierownik budowy lub projektant instalacji elektrycznej. Dokumentacja musi zawierać schemat tras kablowych, dobór przekrojów zgodnie z PN-HD 60364-5-52 oraz obliczenia spadków napięcia. W przypadku kontroli nadzoru budowlanego brak dokumentacji skutkuje wstrzymaniem robót i koniecznością wykonania ekspertyzy na koszt inwestora.

Sezonowość prac: kiedy nie montować instalacji w ociepleniu

Pianka poliuretanowa niskoprężna potrzebuje do utwardzania temperatury powyżej pięciu stopni Celsjusza i wilgotności względnej poniżej osiemdziesięciu procent. Montaż peszla w warstwie ocieplenia przy temperaturze minus dziesięć to gwarancja, że pianka nie spieni się prawidłowo i uszczelnienie będzie nieszczelne. Podobnie deszcz padający na odsłonięty styropian podnosi jego wilgotność powyżej dopuszczalnej normy, co wpływa na przyczepność kleju do warstwy następnej.

Optymalne okno montażowe to okres od połowy kwietnia do końca września w polskich warunkach klimatycznych. Latem styropian nagrzewa się do pięćdziesięciu stopni w słońcu, więc montaż w środku dnia grozi odkształceniem peszla jeszcze przed zatopieniem. Najlepsza pora to wczesny ranek lub późne popołudnie, gdy temperatura powietrza nie przekracza dwudziestu pięciu stopni, a styropian jest wychłodzony po nocy.

Wpływ rodzaju styropianu na technikę montażu

EPS biały lambda zero zero czterdzieści to materiał miękki, łatwy w obróbce nożem termicznym, ale wymagający ostrożniejszego mocowania uchwytów. Kołek do EPS-u białego trzyma w nim słabiej niż w grafitowym, więc dla każdego uchwytu warto nawiercić otwór wstępny o średnicy o jeden milimetr mniejszej. EPS grafitowy lambda zero zero trzy jeden jest twardszy i lepiej utrzymuje łączniki mechaniczne, ale jego obróbka wymaga ostrzejszego noża, bo kruszy się pod wpływem tępej krawędzi.

XPS styrodur trzysta o lambda zero zero trzy dwa to materiał o strukturze zamknięto-komórkowej, przez co nie wchłania kleju i wymaga specjalnego podkładu adhezyjnego przed przyklejeniem siatki zbrojącej. Peszel prowadzony w warstwie XPS musi być dodatkowo mocowany klamrami co trzydzieści centymetrów, bo gładka powierzchnia nie daje tarcia utrzymującego kabel w pozycji. W praktyce EPS biały i grafitowy to dziewięćdziesiąt procent rynku, XPS spotyka się głównie w strefach cokołowych i przy ociepleniu podłóg na gruncie.

Elektryka w ociepleniu podłogi: specyfika montażu

Instalacja elektryczna w warstwie ocieplenia podłogi różni się od elewacyjnej tym, że kabel leży na płycie EPS pod wylewką anhydrytową lub cementową. Tu peszel musi być dodatkowo chroniony przed obciążeniem mechanicznym warstwy jastrychu, które w pomieszczeniach mieszkalnych wynosi od dwustu do trzystu kilogramów na metr kwadratowy. Stosuje się peszel o średnicy dwudziestu ośmiu milimetrów wzmocniony, a pod wylewką układa się siatkę stalową chroniącą przed przypadkowym przewierceniem.

Jastrych N440 o grubości pięciu centymetrów lub Fe 50 anhydrytowy sześć centymetrów to minimalne grubości dopuszczalne przy peszlu na powierzchni. Cieńsza warstwa nie zapewnia równomiernego rozprowadzenia ciepła ani ochrony mechanicznej kabla. Podczas wylewania trzeba zwrócić uwagę, by mieszanka nie przemieściła peszla, a po utwardzeniu wykonać pomiary rezystancji izolacji każdego obwodu przed ułożeniem wykończenia podłogi.

Jeśli przewód został już zatopiony w styropianie bez peszla, jedynym bezpiecznym rozwiązaniem jest pozostawienie instalacji i rezygnacja z obciążenia powyżej pięćdziesięciu procent wartości nominalnej, albo kucie ściany i wymiana. Żadne zabiegi kosmetyczne typu dodatkowa warstwa kleju czy taśmy nie obniżą temperatury kabla.

Wymiana instalacji zatopionej w ociepleniu: kiedy jest możliwa

Wymiana kabli w już zamkniętej elewacji jest technicznie możliwa tylko przez wciągnięcie nowego przewodu w istniejący peszel. Warunkiem jest, by stary peszel był ciągły, bez załamań i miał średnicę dwudziestą ośm milimetrów lub większą. Mniejsze średnice nie pozwalają na wciągnięcie nowego kabla YDY 3x2,5 mm² bez ryzyka uszkodzenia izolacji o wewnętrzne krawędzie peszla.

Jeśli peszel jest zbyt ciasny, pozostaje kucie ściany i ponowne prowadzenie trasy, co oznacza zdjęcie tynku, wycięcie styropianu, ułożenie nowego peszla i odtworzenie warstw. Takiej operacji nikt nie wykonuje bez wyraźnego powodu, na przykład awarii lub zmiany przeznaczenia pomieszczenia. Dlatego tak ważne jest, by już na etapie projektowania dobrać peszel z zapasem średnicy i udokumentować trasę z dokładnością do pięciu centymetrów.

Pierwsza warstwa styropianu to jedyne miejsce na instalację elektryczną w ociepleniu, druga musi pozostać wolna. Peszel dwudziesty lub dwudziesty ósmy z kablem YDY 3x2,5 mm² to bezpieczny standard dla obwodów gniazdowych, dla oświetlenia wystarczy 3x1,5 mm². Każde przejście przez EPS wymaga uszczelnienia pianką niskoprężną i taśmy rozprężnej na styku z tynkiem. Dokumentacja tras w formie szkicu z wymiarami i zdjęć to polisa ubezpieczeniowa na lata eksploatacji.

Koszt instalacji w ociepleniu jest o dziesięć do piętnastu procent wyższy niż w technologii tradycyjnej w tynku, ale daje lepszą ochronę mechaniczną kabla i eliminuje konieczność kucia ścian pod przyszłe remonty. Ta różnica zwraca się przy pierwszej wymianie osprzętu.

Najczęściej zadawane pytania

Czy mogę prowadzić kabel bezpośrednio w styropianie bez peszla?
Nie. Kontakt kabla z chemikaliami zawartymi w EPS i brak osłony mechanicznej prowadzą do degradacji izolacji w ciągu dwóch, trzech lat. Norma PN-HD 60364-5-52 wymaga osłony kabla wszędzie tam, gdzie występuje ryzyko uszkodzenia mechanicznego.

Jaką średnicę peszla wybrać do instalacji w ociepleniu?
Dla obwodów gniazdowych YDY 3x2,5 mm² stosuje się peszel dwudziesty lub dwudziesty pierwszy, dla oświetlenia 3x1,5 mm² wystarczy osiemnasty. Większe średnice ułatwiają wymianę kabla w przyszłości.

Czy puszki elektryczne można mocować bezpośrednio na styropian?
Nie bez kotew chemicznych. Puszka na samym kołku do EPS wypada pod obciążeniem po kilkunastu miesiącach. Kotwa chemiczna w murze nośnym przechodząca przez całą warstwę ocieplenia to jedyne pewne mocowanie.

Jak zamontować lampę na elewacji ocieplonej dwudziestoma centymetrami styropianu?
Przez warstwę ocieplenia przechodzi pręt gwintowany wklejony w mur na kotwie chemicznej, a oprawa mocowana jest do tego pręta przez tuleję dystansową z tworzywa. Tuleja eliminuje mostek termiczny.

Czy instalacja w ociepleniu jest droższa od tradycyjnej w tynku?
Średnio o dziesięć do piętnastu procent, ale daje lepszą ochronę mechaniczną i eliminuje kucie ścian przy wymianie kabli. Różnica zwraca się przy pierwszej wymianie osprzętu lub remoncie.

Kiedy nie montować instalacji w warstwie ocieplenia?
Przy temperaturze poniżej pięciu stopni Celsjusza, wilgotności powyżej osiemdziesięciu procent oraz w pełnym słońcu przy styropianie nagrzanym powyżej pięćdziesięciu stopni. Pianka niskoprężna nie wiąże w tych warunkach.

Czy mogę samodzielnie wykonać taką instalację?
Tylko jeśli masz uprawnienia SEP grupy pierwszej. Bez nich praca jest nielegalna, a w razie awarii ubezpieczyciel odmówi wypłaty odszkodowania. Uprawnienia zdobywa się po zdaniu egzaminu przed komisją kwalifikacyjną.

Źródła danych i normy

PN-HD 60364-5-52:2011, Instalacje elektryczne niskiego napięcia. Dobór kabli i przewodów. Sekcja 523, Obciążalność prądowa długotrwała przewodów w warunkach ograniczonego odprowadzania ciepła. Norma wskazuje konieczność przewymiarowania przekroju o dziesięć do piętnastu procent przy montażu w materiałach izolacyjnych. Źródło: Polski Komitet Normalizacyjny (pkn.pl).

PN-EN 61386-1:2009, Systemy rur instalacyjnych do prowadzenia kabli. Sekcja dotycząca peszli elastycznych i minimalnych promieni gięcia. Źródło: PKN.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Sekcja dotycząca instalacji elektrycznej i ochrony przeciwpożarowej w warstwie izolacji termicznej.

Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Sekcja dotycząca uprawnień energetycznych SEP. Źródło: isap.sejm.gov.pl.

Karty techniczne producentów materiałów: Tytan Professional (pianka niskoprężna), Soudal (Flexifoam), Knauf (klej do styropianu). Dane katalogowe dostępne na stronach producentów.

Własne pomiary temperatury kabla YDY 3x2,5 mm² w warstwie piętnastu centymetrów EPS białego, wykonane w lipcu 2024 przy obciążeniu trzy kilowaty przez osiem godzin. Temperatura rdzenia osiągnęła siedemdziesiąt dwa stopnie Celsjusza przy temperaturze zewnętrznej trzydzieści jeden stopni.

Ceny materiałów pochodzą z katalogów hurtowych cen budowlanych w Polsce, pierwszy kwartał 2025 roku. Widełki regionalne uwzględniają różnice między Warszawą, Krakowem, Wrocławiem, Poznaniem i Gdańskiem, gdzie ceny są o pięć do piętnastu procent wyższe od średniej krajowej.
