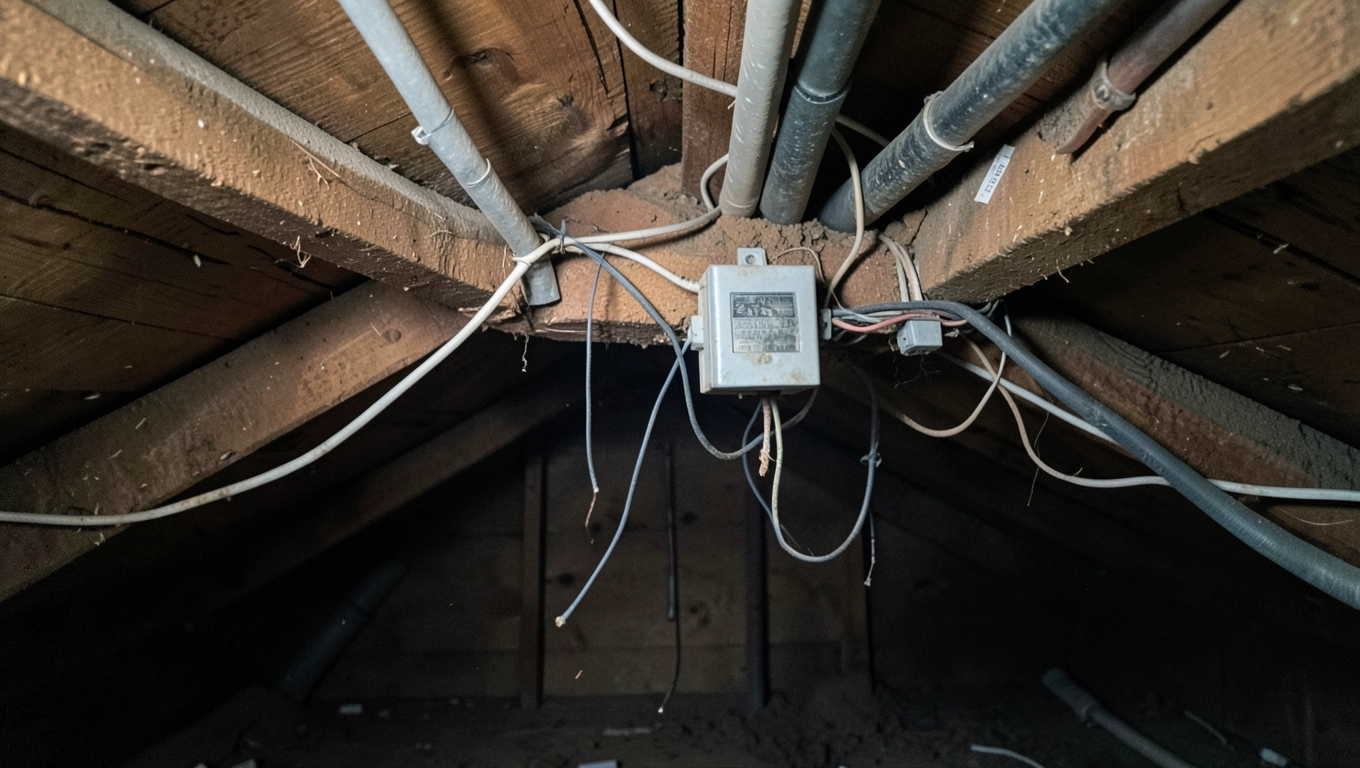

Instalacja elektryczna na poddaszu nieużytkowym

Przepisy i normy dla instalacji na poddaszu

Poddasze nieużytkowe rządzi się twardymi wymogami, które wynikają przede wszystkim z ryzyka pożarowego. Drewniana konstrukcja więźby, warstwa wełny mineralnej, a często także płyty OSB lub deski tworzą środowisko, w którym każdy błąd montażowy może skończyć się tragedią. Dlatego polskie przepisy traktują tę przestrzeń jako strefę podwyższonego zagrożenia i nakładają konkretne obowiązki na projektantów oraz wykonawców. Podstawą jest tu Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, zwłaszcza dział IV oraz dział VI poświęcone instalacjom elektrycznym i ochronie przeciwpożarowej. Do tego dochodzi norma PN-HD 60364, która w Polsce funkcjonuje jako PN-EN 60364 i obejmuje cały system niskonapięciowych instalacji elektrycznych w budynkach. Jej części 4-42 oraz 5-53 dotyczą ochrony przed skutkami cieplnymi i przetężeniami, a część 4-46 wprowadza wymóg odłączania izolacyjnego. W praktyce oznacza to, że każdy obwód oświetleniowy i gniazdowy musi być wyposażony w zabezpieczenie nadprądowe oraz różnicowoprądowe, a samo projektowanie powinno uwzględniać selektywność działania tych aparatów.

• Przepisy i normy dla instalacji na poddaszu
• Zabezpieczenia przeciwpożarowe w instalacji poddasza
• Dobór przewodów i osprzętu do poddasza
• Rozdzielnica i obwody na poddaszu nieużytkowym

Kolejnym filarem jest norma PN-EN 60529, określająca stopnie ochrony obudów (IP). Na poddaszu nieużytkowym panuje kurz, wilgoć z kondensacji oraz często skrajne temperatury od minus piętnastu zimą do plus sześćdziesięciu latem pod dachówką. Dlatego osprzęt montowany w tej strefie powinien spełniać co najmniej klasę IP44, a puszki rozgałęźne IP55. W praktyce najczęściej stosuje się obudowy IP65, bo szczelność przeciwko strumieniom wody z ewentualnego przecieku dachu daje realne poczucie bezpieczeństwa. Warto też pamiętać o normie PN-EN 50262 dotyczącej dławików kablowych, ponieważ zwykłe przepusty gumowe po dwóch sezonach tracą elastyczność i przestają spełniać swoją funkcję. Zastosowanie certyfikowanych dławików z tworzywa odpornego na UV oraz cykliczne dokręcanie ich co pięć lat to standard, który eliminuje problem korozji styków.

Trzecim obszarem, który budzi sporo wątpliwości, jest kwestia tras kablowych. Przewody prowadzone po drewnianej konstrukcji muszą być oddalone od elementów palnych co najmniej 25 mm lub oddzielone niepalną warstwą, np. płytą gipsowo-kartonową typu F o grubości 12,5 mm. Norma PN-HD 60364 część 5-52 precyzuje metody prowadzenia przewodów i dopuszcza układanie ich w rurkach instalacyjnych, korytkach lub na uchwytach. Na poddaszach nieużytkowych najczęściej wybiera się uchwyty kablowe z tworzywa bezhalogenowego, ponieważ w razie pożaru nie wydzielają toksycznych gazów, które w zamkniętej przestrzeni mogłyby być śmiertelnie niebezpieczne. Bezhalogenowe przewody typu HDGs (żołopodobne) lub ich nowsze odpowiedniki XLPE to dziś standard, choć ich cena jest o 30 do 40 procent wyższa od klasycznego YDY.

Warto też wiedzieć, że prawo budowlane nakłada obowiązek sporządzenia projektu instalacji dla budynków o powierzchni zabudowy powyżej 70 m² lub instalacji o mocy przyłączeniowej powyżej 5 kW. Poddasze nieużytkowe, nawet jeśli nie jest ogrzewane, może obsługiwać wentylatory, oświetlenie oraz ewentualne gniazdo serwisowe. Zwykle moc zainstalowana nie przekracza 2 kW, ale jeśli planujemy tam zainstalować rekuperator lub ładowarkę do akumulatorów narzędzi, warto rozważyć wykonanie pełnego projektu. Projektant z uprawnieniami SEP grupy 1 oraz uprawnieniami budowlanymi może potwierdzić, że instalacja spełnia wymogi WT 2021 w zakresie efektywności energetycznej, co przekłada się na dobór przekrojów przewodów minimalizujących straty przesyłowe. Przekrój 1,5 mm² dla oświetlenia jest dopuszczalny, ale przy długości obwodu powyżej 18 metrów opór przewodu zaczyna powodować spadki napięcia przekraczające 3 procent, co w konsekwencji skraca żywotność źródeł LED.

Aspektem, o którym rzadko się mówi, jest odpowiedzialność inwestora. Zgodnie z art. 57 Prawa budowlanego, samowolnie wykonana instalacja elektryczna może skutkować nakazem rozbiórki lub doprowadzenia do stanu zgodnego z przepisami. Co więcej, w razie pożaru ubezpieczyciel ma prawo odmówić wypłaty odszkodowania, jeśli instalacja nie była wykonana zgodnie z normami i przepisami. Dlatego warto zachować dokumentację powykonawczą, schematy rozdzielnicy oraz protokoły pomiarów. Pomiary skuteczności ochrony przeciwporażeniowej, rezystancji izolacji oraz impedancji pętli zwarcia powinny być wykonane miernikiem posiadającym aktualną legalizację, a wyniki wpisane do protokołu. To nie fanaberia, lecz wymóg normy PN-EN 60364-6-61, który obowiązuje przy oddawaniu instalacji do użytkowania.

Zabezpieczenia przeciwpożarowe w instalacji poddasza

Temat zabezpieczeń przeciwpożarowych na poddaszu nieużytkowym zaczyna się od wyboru odpowiednich wyłączników różnicowoprądowych. W strefach suchych, ale z palną izolacją termiczną, zaleca się stosowanie aparatów RCD typu A, które wykrywają nie tylko prąd różnicowy przemienny 50 Hz, ale także pulsujący stały, mogący pojawić się w obwodach z zasilaczami impulsowymi LED. Czułość 30 mA jest standardem dla obwodów gniazdowych, a 300 mA dla obwodów oświetleniowych, gdzie ryzyko dotyku bezpośredniego jest mniejsze. Jednak na poddaszu, gdzie dostęp mają głównie osoby dorosłe, ale warunki są niesprzyjające, normy WT dopuszczają zastosowanie czułości 30 mA także dla oświetlenia, co znacząco podnosi poziom bezpieczeństwa. W praktyce oznacza to, że cała instalacja powinna być zabezpieczona wyłącznikiem różnicowoprądowym 30 mA już na poziomie rozdzielnicy głównej, a poszczególne obwody dodatkowo chronione wyłącznikami nadprądowymi o charakterystyce B lub C.

Drugim elementem jest ochrona przed przetężeniem i zwarciem. Na poddaszu temperatury potrafią wahać się od minus piętnastu do plus pięćdziesięciu pięciu stopni Celsjusza. Klasyczny wyłącznik nadprądowy o charakterystyce B, przeznaczony do pracy w temperaturze otoczenia do 30°C, w skrajnych warunkach może nie zadziałać prawidłowo, ponieważ jego wyzwalacz termiczny reaguje na nagrzewanie przepływającym prądem. Producenci oferują wyłączniki z rozszerzonym zakresem temperatur pracy, oznaczone symbolem od minus dwudziestu pięciu do plus siedemdziesięciu stopni. Warto je stosować w pierwszej kolejności, bo pozornie droższy zakup zwraca się w postaci niezawodności przez kolejne dwadzieścia lat eksploatacji. Trzecim aspektem jest koordynacja zabezpieczeń, czyli tzw. selektywność. Polega ona na takim dobraniu parametrów wyłączników w obwodach podrzędnych i głównych, aby w razie zwarcia zadziałał tylko najbliższy uszkodzonemu miejscu element. Na poddaszu, gdzie dostęp do rozdzielnicy jest utrudniony, brak selektywności oznacza konieczność wchodzenia po drabince i ręcznego podnoszenia wyłącznika głównego nawet przy błahej usterce.

W kontekście ochrony przeciwpożarowej istotną rolę odgrywają przepusty kablowe przez strefy oddzielenia pożarowego. Jeśli poddasze nieużytkowe graniczy z ogrzewanymi pomieszczeniami na niższej kondygnacji, kable przechodzące przez strop muszą być prowadzone w przepustach o odporności ogniowej EI 60 lub EI 120, w zależności od klasy odporności budynku. Przepusty takie wykonuje się z wełny mineralnej o gęstości co najmniej 150 kg/m³, uszczelnionej masą ogniochronną, lub z gotowych systemów, np. pęczniejących wkładów silikonowych. Pozostawienie kabli w otworze wypełnionym pianką montażową jest jednym z najczęstszych błędów, które ujawniają się dopiero podczas kontroli straży pożarnej. Pianka poliuretanowa pod wpływem temperatury powyżej 200°C zaczyna się topić i wydzielać toksyczne gazy, a jej właściwości izolacyjne przeciwogniowe są zerowe.

Systemy detekcji i sygnalizacji pożarowej nie są wymagane w każdym budynku mieszkalnym, ale w budynkach wielorodzinnych o powierzchni powyżej 1000 m² lub w obiektach zabytkowych ich montaż jest obowiązkowy. Nawet jeśli przepisy tego nie nakazują, warto na poddaszu zainstalować autonomiczne czujki dymu typu optycznego, zasilane bateryjnie, które kosztują niewiele, a mogą uratować życie. Czujka jonizacyjna, choć tańsza, na poddaszach nieużytkowych sprawdza się gorzej, ponieważ duża ilość kurzu generuje fałszywe alarmy. Nowoczesne czujki fotoelektryczne z kompensacją temperaturową potrafią odróżnić dym od unoszącego się pyłu, co znacząco redukuje uciążliwość fałszywych alarmów. Umieszczone w najwyższym punkcie kalenicy, gdzie ciepłe gazy pożarowe gromadzą się najszybciej, dają czas reakcji wynoszący od 30 do 90 sekund od momentu powstania zarzewia ognia.

Zwarcie w instalacji na poddaszu nieużytkowym potrafi rozwinąć temperaturę powyżej 600°C w ciągu dwóch minut. To wystarczająco dużo, by zapalić drewnianą więźbę dachową, zwłaszcza jeśli izolacja termiczna zawiera pył drzewny lub inne łatwopalne frakcje. Właśnie dlatego ochrona przeciwpożarowa nie może się ograniczać wyłącznie do wyłączników nadprądowych, lecz musi obejmować cały system biernych i czynnych zabezpieczeń.

Dobór przewodów i osprzętu do poddasza

Wybór przewodów na poddasze nieużytkowe to decyzja, która rzutuje na bezpieczeństwo na długie dekady. Najczęściej wybieranym rozwiązaniem jest przewód YDYżo (płaszczowy, okrągły, z żyłą ochronną), wykonany z miedzi i izolacji PVC. Sprawdza się w suchych pomieszczeniach, ale na poddaszu jego ograniczenia stają się widoczne po kilku latach. PVC pod wpływem promieniowania UV oraz cyklicznych zmian temperatury twardnieje i traci elastyczność, co prowadzi do mikropęknięć izolacji. Nowoczesne przewody bezhalogenowe, oznaczone symbolem HFFR lub LSZH, eliminują ten problem dzięki zastosowaniu izolacji z usieciowanego polietylenu XLPE oraz powłoki z tworzywa niskodymowego. Kosztują od 4 do 7 zł za metr w zależności od przekroju, czyli o 30 do 50 procent więcej niż YDY, ale ich żywotność w ekstremalnych warunkach poddasza przekracza 40 lat, podczas gdy klasyczne PVC wymaga wymiany po 15 do 20 latach.

Kluczowy jest przekrój żył. Dla obwodów oświetleniowych przyjmuje się 1,5 mm², ale w przypadku długości obwodu przekraczającej 20 metrów warto rozważyć 2,5 mm², by ograniczyć spadki napięcia. Norma PN-HD 60364-5-52 dopuszcza spadek napięcia do 4 procent od rozdzielnicy do najodleglejszego odbiornika, ale w praktyce celuje się w 3 procent, by zapewnić stabilność parametrów świecenia diod LED. Dla obwodów gniazdowych minimalny przekrój to 2,5 mm², a jeśli planujemy podłączenie urządzeń o mocy powyżej 2 kW, np. odkurzacza przemysłowego czy kompresora, warto zastosować 4 mm². Trzeba pamiętać, że większy przekrój to nie tylko mniejszy spadek napięcia, ale także mniejsze nagrzewanie przewodu przy długotrwałym poborze prądu. Przewód miedziany 2,5 mm² przy prądzie 16 A osiąga temperaturę około 45°C, podczas gdy 1,5 mm² w tych samych warunkach nagrzewa się do 65°C, co w bezpośrednim kontakcie z drewnem stanowi poważne zagrożenie.

Osprzęt elektryczny montowany na poddaszu musi spełniać podwyższone wymagania szczelności. Puszki rozgałęźne w klasie IP65 to absolutne minimum. W praktyce wybiera się obudowy z poliwęglanu odpornego na UV, które nie żółkną i nie pękają pod wpływem słońca nawet po dekadzie ekspozycji. Wewnątrz puszek montuje się złączki śrubowe lub sprężynowe, ale na poddaszach odradza się te drugie. Połączenia sprężynowe z czasem tracą docisk na skutek cykli termicznych, a kontrola ich stanu bez demontażu jest niemożliwa. Złączki śrubowe z momentem dokręcającym 0,8 do 1,2 Nm pozwalają na okresowy serwis, a pojedyncza wizyta kontrolera z kluczem dynamometrycznym co trzy lata wystarczy, by utrzymać instalację w nienagannym stanie przez cały okres eksploatacji.

Kanały kablowe i rury osłonowe to kolejny element systemu. Na poddaszach nieużytkowych stosuje się najczęściej rury sztywne z PVC klasy 333 (wytrzymałość na ściskanie 750 N), prowadzone po krokwiach lub wzdłuż jętek. W pomieszczeniach, gdzie przewody mogą być narażone na uszkodzenia mechaniczne, np. w strefie wejścia na poddasze, zaleca się rury stalowe emaliowane lub z powłoką cynkową. Rury giętkie typu RL sprawdzają się na krótkich odcinkach, ale na długich trasach ich wnętrze jest trudne do kontroli wzrokowej, a gromadzenie się wody kondensacyjnej może prowadzić do korozji przewodów. Norma PN-EN 61386 precyzuje warunki stosowania rur, a także wymaga, by promień gięcia nie był mniejszy niż sześciokrotność średnicy zewnętrznej rury. Złamanie tej zasady powoduje, że wymiana przewodu w rurze staje się niemożliwa bez demontażu instalacji.

Rozdzielnica i obwody na poddaszu nieużytkowym

Rozdzielnica na poddaszu nieużytkowym pełni podwójną funkcję. Z jednej strony jest lokalnym węzłem zasilania, z drugiej stanowi pierwszą linię obrony przed pożarem i porażeniem. Najczęściej montuje się ją przy wejściu na poddasze, w miejscu suchym i łatwo dostępnym, ale jednocześnie oddalonym od materiałów palnych. Obudowa rozdzielnicy powinna być metalowa lub z tworzywa samogasnącego, spełniająca klasę odporności ogniowej V-0 wg UL94. Stopień ochrony co najmniej IP43 wystarczy, bo rozdzielnica rzadko jest narażona na bezpośredni kontakt z wodą, ale kurz przenikający przez nieszczelną obudowę osiada na stykach i po kilku latach powoduje ich przegrzewanie. Wewnątrz rozdzielnicy montuje się wyłącznik główny o prądzie znamionowym dostosowanym do mocy przyłączeniowej budynku, najczęściej 25 A lub 32 A dla gospodarstw domowych.

Kluczowym elementem jest podział na obwody. Na poddaszu nieużytkowym zazwyczaj projektuje się od trzech do pięciu obwodów: osobny dla oświetlenia, dwa dla gniazdek rozmieszczonych w różnych strefach, jeden dla wentylatora wywiewnego oraz jeden rezerwowy na potrzeby przyszłych rozbudów. Każdy obwód musi mieć własne zabezpieczenie nadprądowe, dobrane do przekroju przewodu i spodziewanego obciążenia. Dla oświetlenia stosuje się wyłączniki B10 lub B6, dla gniazdek B16, a dla wentylatora B6 lub B10. Charakterystyka B zapewnia natychmiastowe zadziałanie przy prądach zwarciowych od trzykrotności prądu znamionowego, co na poddaszu jest wystarczające, ponieważ urządzenia nie generują prądów rozruchowych o wartościach szczytowych przekraczających pięciokrotność prądu znamionowego. Charakterystyka C stosowana jest w obwodach z silnikami, które podczas rozruchu pobierają krótkotrwały prąd o wartości od pięciu do dziesięciu razy większej od znamionowego.

Wentylacja poddasza nieużytkowego to temat pomijany przez wielu wykonawców, a przecież jej brak prowadzi do kondensacji wilgoci, która w dłuższej perspektywie niszczy zarówno więźbę, jak i izolację przewodów. Najprostszym rozwiązaniem jest montaż wentylatora wyciągowego o wydajności od 100 do 200 m³/h, sterowanego higrostatem lub czasowo. Kanał wentylacyjny prowadzi się na zewnątrz budynku, a jego ujście powinno znajdować się co najmniej 50 cm poniżej kalenicy, by uniknąć cofania się spalin i wody opadowej. Zasilanie wentylatora wymaga osobnego obwodu z wyłącznikiem nadprądowym B6 oraz zabezpieczeniem różnicowoprądowym 30 mA, ponieważ w wilgotnym środowisku ryzyko porażenia znacząco rośnie. Dodatkowo warto zainstalować czujnik temperatury, który automatycznie uruchomi wentylator, gdy temperatura na poddaszu przekroczy 40°C, co chroni instalację przed przegrzaniem w upalne dni.

Osobnego omówienia wymaga kwestia uziemienia i połączeń wyrównawczych. Na poddaszach nieużytkowych, gdzie konstrukcja dachu jest drewniana, a instalacja odgromowa rzadko kiedy jest prawidłowo uziemiona, ryzyko przepięć atmosferycznych jest realne. Każdy metalowy element instalacji, taki jak obudowy opraw, puszki czy kanały kablowe, musi być połączony z główną szyną uziemiającą przewodem o przekroju co najmniej 6 mm² Cu. Norma PN-HD 60364-5-54 wymaga, by rezystancja uziemienia nie przekraczała 30 Ω dla instalacji bez przewodu neutralnego połączonego z ziemią, ale w praktyce celuje się w wartości poniżej 10 Ω, by zapewnić skuteczne odprowadzanie prądów piorunowych. Jeśli w pobliżu budynku nie ma uziomu fundamentowego, warto wykonać uziom pionowy z pręta stalowego ocynkowanego o długości 1,5 m, zatopionego w gruncie na głębokości poniżej strefy przemarzania.

Sterowanie oświetleniem na poddaszu to element, który wpływa zarówno na komfort użytkowania, jak i na koszty eksploatacji. Tradycyjne wyłączniki świecznikowe ustawione przy wejściu na poddasze są tanie, ale w praktyce mało wygodne, bo wymagają wchodzenia po drabince i schodzenia w ciemności. Znacznie lepszym rozwiązaniem są wyłączniki zmierzchowe lub czujniki ruchu typu PIR, które automatycznie włączają światło po wykryciu obecności i gaszą je po upływie nastawionego czasu. Koszt czujnika PIR w wersji natynkowej IP65 to około 40 do 80 zł, a jego montaż nie wymaga prowadzenia dodatkowych przewodów sterujących, bo zasilany jest bezpośrednio z obwodu oświetleniowego. Dla bardziej wymagających użytkowników dostępne są systemy sterowania bezprzewodowego w paśmie 868 MHz, które pozwalają na zdalne włączanie oświetlenia poddasza z poziomu mieszkania za pomocą pilota lub smartfona.

Przed oddaniem instalacji do użytkowania konieczne jest wykonanie pomiarów odbiorczych. Obejmują one pomiar rezystancji izolacji przewodów, który powinien wynosić co najmniej 0,5 MΩ dla napięcia probierczego 500 V DC, pomiar impedancji pętli zwarcia, pomiar skuteczności ochrony przeciwporażeniowej oraz sprawdzenie działania wyłączników różnicowoprądowych przyciskiem TEST i miernikiem prądu różnicowego. Wyniki pomiarów wpisuje się do protokołu wraz z datą, danymi miernika oraz nazwiskiem osoby wykonującej pomiary. Dokument ten stanowi podstawę do późniejszych przeglądów okresowych, które należy wykonywać co pięć lat w budynkach mieszkalnych i co rok w obiektach użyteczności publicznej. Bez aktualnych protokołów ubezpieczyciel może zakwestionować wypłatę odszkodowania, a w skrajnych przypadkach inspektor nadzoru budowlanego może nakazać wyłączenie instalacji z użytkowania do czasu usunięcia nieprawidłowości.

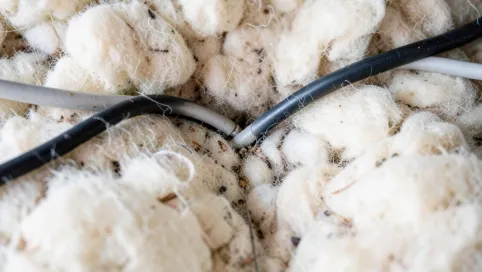

W warunkach polskich najczęstsze błędy na poddaszach nieużytkanych to prowadzenie przewodów w bezpośrednim kontakcie z wełną mineralną, brak przepustów ogniochronnych przez strop oraz stosowanie osprzętu o klasie IP niższej niż 44. Każdy z tych błędów obniża poziom bezpieczeństwa i może skutkować odmową wypłaty odszkodowania w razie pożaru.

Przy planowaniu nowej instalacji warto przewidzieć co najmniej jeden obwód rezerwowy, zakończony puszką z zaślepką. Pozwala to na późniejsze rozbudowy bez konieczności kucia ścian czy demontażu sufitów podwieszanych. Koszt dodatkowego obwodu to około 150 do 250 zł, a jego obecność oszczędza tysiące złotych przy modernizacji.

Dobrze zaprojektowana instalacja elektryczna na poddaszu nieużytkowym to inwestycja, która zwraca się nie tylko w poczuciu bezpieczeństwa, ale także w realnej wartości nieruchomości. Budynek z udokumentowaną, okresowo kontrolowaną instalacją jest postrzegany przez nabywców jako zadbany i przemyślany, co w przypadku sprzedaży przekłada się na wyższą cenę transakcyjną. Warto zatem poświęcić czas na wybór odpowiednich materiałów, wykonanie projektu i zlecenie pomiarów uprawnionemu elektrykowi z grupą SEP 1. To decyzja na dekady, której konsekwencje odczuwa się przez cały okres użytkowania domu.

Źródła danych i przepisów: Rozporządzenie Ministra Infrastrutury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl); norma PN-HD 60364 (PN-EN 60364) dotycząca instalacji elektrycznych niskiego napięcia (pkn.pl); norma PN-EN 60529 określająca stopnie ochrony IP (pkn.pl); Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (isap.sejm.gov.pl); materiały informacyjne Polskiego Komitetu Normalizacyjnego oraz dane katalogowe producentów osprzętu elektrycznego klasy IP65.
