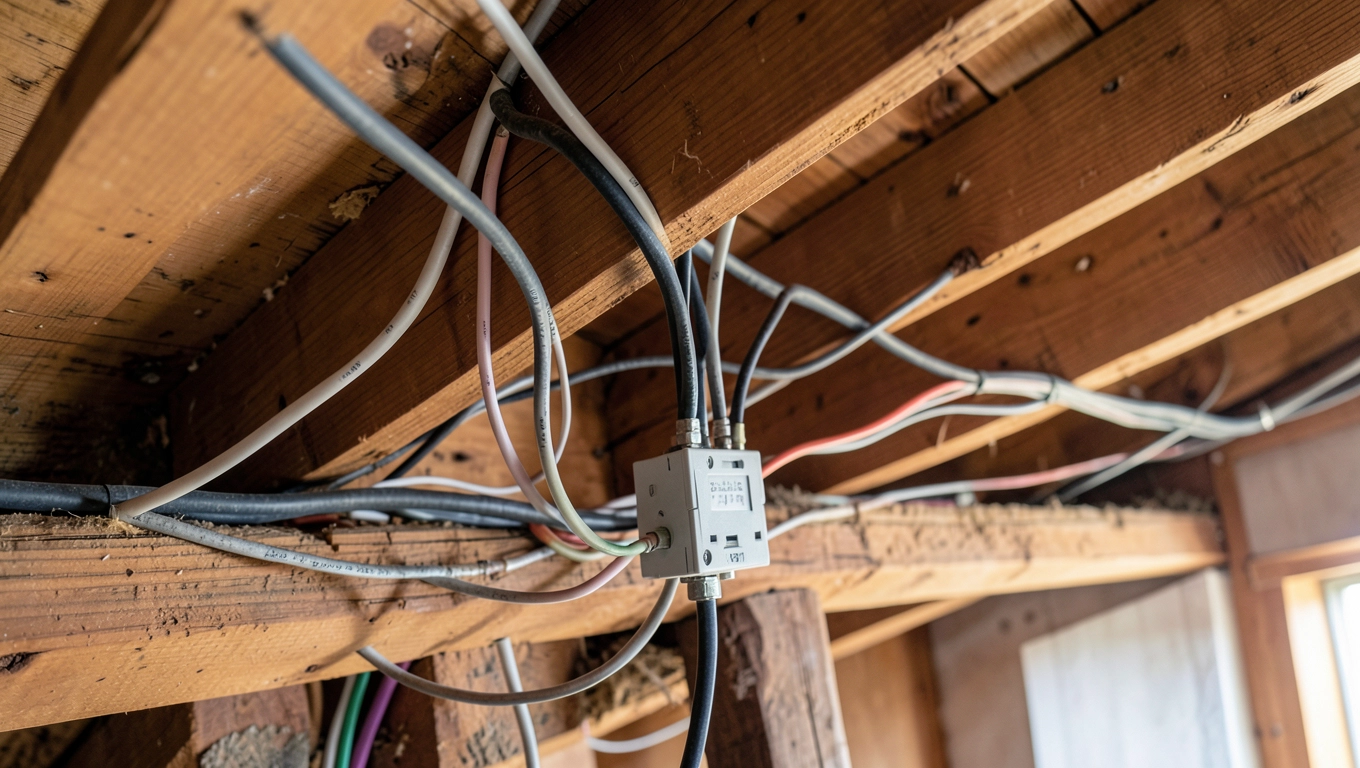

Instalacja elektryczna na poddaszu drewnianym – jak zrobić ją bezpiecznie i zgodnie z przepisami?

Instalacja elektryczna na poddaszu drewnianym to temat, w którym nie ma miejsca na domysły i prowizorkę, bo stawką jest bezpieczeństwo całej rodziny oraz trwałość konstrukcji, narażonej na pożar znacznie bardziej niż w budynku murowanym. Każdy przewód poprowadzony bez przemyślanego planu w drewnianej zabudowie może w ciągu kilku minut zamienić poddasze w stos, dlatego podejście „zrobimy po drodze" w tym wypadku kończy się kosztownymi przeróbkami albo tragedią.

• Jakie kable i peszle zastosować w drewnianej zabudowie poddasza?
• Instalacja elektryczna w domu z bali schemat obwodów i zabezpieczeń
• Elektryka w posadzce drewnianego poddasza co warto wiedzieć przed montażem?
• Błędy przy instalacji elektrycznej na poddaszu drewnianym, które mogą kosztować pożar

Jakie kable i peszle zastosować w drewnianej zabudowie poddasza?

Materiały do okablowania w drewnie nie są tym samym, co w ścianie z cegły, gdzie beton skryje drobne niedoróbki. Podstawą jest kabel miedziany YDYp 450/750 V, czyli płaski przewód z żyłami w izolacji PVC i dodatkową powłoką zewnętrzną, odporny na rozprzestrzenianie ognia. Wariant YDY (bez „p") stosuje się tylko w peszelach, nigdy jako samodzielne okablowanie na drewnie.

Peszel, czyli elastyczna rura osłonowa z PVC lub bezhalogenowego tworzywa, pełni tu podwójną rolę: mechaniczną i przeciwpożarową. Bezhalogenowe peszle (oznaczenie HFFR) w razie pożaru nie wydzielają toksycznych, korozyjnych gazów, które w zwykłym PVC potrafią zabić szybciej niż sam ogień. Średnice peszel dobiera się tak, by kabel wypełniał maksymalnie 40% przekroju rury, bo ciasno upakowany przewód traci zdolność oddawania ciepła.

Dobór przekroju kabla nie wynika z tabelki „na oko", lecz z dwóch fizycznych zjawisk: spadku napięcia i nagrzewania. Zbyt cienki przewód przy długim odcinku od rozdzielni grzeje się pod obciążeniem, a w drewnie każdy dodatkowy stopień powyżej 70°C zbliża izolację do granicy wytrzymałości. Dlatego na odcinkach powyżej 25 metrów dla gniazdek warto przejść z 2,5 na 4 mm², nawet jeśli bezpiecznik wskazywałby poprawnie działanie dla mniejszego przekroju.

Do mocowania peszel do krokwi i jętek służą uchwyty plastikowe lub stalowe, rozstawione co 30-40 cm przy prostych odcinkach i co 15 cm na łukach. Każde mocowanie zmniejsza naprężenie kabla w razie pożaru, kiedy izolacja PVC mięknie i kurczy się w ciągu kilkudziesięciu sekund.

Instalacja elektryczna w domu z bali schemat obwodów i zabezpieczeń

Schemat instalacji w drewnie różni się od projektu murowanego przede wszystkim liczbą obwodów i ich rozdrobnieniem. W domu z bali lub szkielecie drewnianym nie prowadzi się jednego obwodu na pół piętra, bo zwarcie w jednym miejscu szybko przenosi ogień na całą konstrukcję. Standardowy podział przewiduje osobne linie dla oświetlenia, gniazdek w pokojach, gniazdek w kuchni, łazienki, sprzętu AGD dużej mocy oraz, jeśli występuje, pompy ciepła lub klimatyzacji.

Rozdzielnia główna umieszczana jest najczęściej przy wejściu do domu lub w garażu, na wysokości 1,4-1,6 m od posadzki, w metalowej obudowie z możliwością plombowania. W środku znajdują się wyłączniki nadprądowe (B10, B16, B25), wyłączniki różnicowoprądowe (RCD) o prądzie różnicowym 30 mA dla obwodów ogólnych oraz 10 mA dla obwodów łazienkowych, a także ograniczniki przepięć (SPD) klasy 1+2 chroniące przed wyładowaniami atmosferycznymi.

Puszki elektryczne w drewnianej ścianie lub belce powinny być osadzone w sposób nierozprzestrzeniający ognia, czyli w obudowach z materiału niepalnego lub w specjalnych puszkach podtynkowych z wkładką ogniochronną. Klasyczne puszki „poem" wkręcane w drewno bez zabezpieczenia to jeden z najczęstszych grzechów polskich poddaszy, bo iskra z poluzowanego zacisku trafia wtedy wprost na suchą belkę.

W każdym pomieszczeniu na poddaszu warto przewidzieć minimum dwa obwody gniazdkowe, co wynika z rosnącego zapotrzebowania na ładowarki, sprzęt RTV i oświetlenie dodatkowe. W sypialni cztery gniazda to dziś absolutne minimum, w pokoju dziecięcym lepiej zaplanować sześć, a wszystkie umieścić 30 cm nad podłogą gotową, czyli około 50-60 cm od konstrukcji belki.

Rozdzielnia w praktyce

Przy rozdzielni montuje się listwę połączeń wyrównawczych, do której dochodzą przewody ochronne PE z każdego obwodu oraz główny przewód uziemiający domu. Bez poprawnego uziemienia wyłącznik różnicowoprądowy nie zadziała tak, jak powinien, a metalowa obudowa lodówki czy pralki stanie się niebezpieczna przy pierwszej usterce izolacji.

Elektryka w posadzce drewnianego poddasza co warto wiedzieć przed montażem?

Prowadzenie kabli w posadzce drewnianej to osobna szkoła cierpliwości, bo przewody układa się przed ostatecznym montażem desek lub paneli, najczęściej w warstwie wełny mineralnej lub piany PIR pełniącej jednocześnie izolację termiczną i akustyczną. W tym układzie kabel prowadzi się w peszelach sztywnych lub elastycznych, prowadzonych w warstwie izolacji w taki sposób, by nie stykały się bezpośrednio z deskami.

Największą wartością dodaną świadomego projektu posadzki jest odsunięcie peszla od elementów drewnianych o minimum 2-3 cm, co w razie zwarcia daje czas na zadziałanie zabezpieczenia, zanim drewno osiągnie temperaturę zapłonu. W praktyce oznacza to układanie kabli na siatce montażowej lub w listwach przypodłogowych prowadzonych wokół obręczy pomieszczenia, nigdy pod meblami ciężkimi, gdzie dostęp serwisowy jest praktycznie zerowy.

Przejścia przez legary i belki nośne wykonuje się w stalowych tulejach ochronnych, a każde przejście przez warstwę paroizolacyjną wymaga uszczelnienia masą trwale elastyczną, by para wodna nie wnikała w głąb izolacji. To właśnie wilgoć skondensowana wokół kabla w wełnie potrafi po kilku latach doprowadzić do korozji styków i powolnego grzania złączy.

Przy ogrzewaniu podłogowym elektrycznym, coraz popularniejszym w domach pasywnych, kable grzejne układa się w peszelach oddzielnie od instalacji siłowej, z zachowaniem odstępu minimum 5 cm. Łączenie obu systemów w jednym peszelu jest niedopuszczalne, bo termiczne oddziaływanie maty grzewczej na kabel siłowy przyspiesza starzenie izolacji i zmienia parametry prądowe zabezpieczeń.

Przed zamknięciem posadzki wykonuje się szkic pomiarowy z zaznaczeniem przebiegu każdego peszla, który zostaje dołączony do dokumentacji powykonawczej. Bez tego szkicu położenie kabli po kilku latach pozostaje zagadką dla każdego kolejnego fachowca, a każde wiercenie w podłodze staje się rosyjską ruletką z instalacją.

Błędy przy instalacji elektrycznej na poddaszu drewnianym, które mogą kosztować pożar

Najpoważniejszym błędem jest prowadzenie kabli bez peszel, bezpośrednio po drewnie, w sposób mocowany klamrami wbijanymi w belki. Taki montaż wygląda porządnie przez pierwsze lata, ale po kilkunastu sezonach grzania i chłodzenia izolacja PVC traci plastyczność, pęka, a iskra z odsłoniętej żyły pada na suchą belkę. Pożar w drewnianym poddaszu potrafi rozwinąć się w tempie 1-2 metrów na minutę.

Drugim grzechem jest przeciążanie obwodów, czyli podłączanie do jednej linii przedłużacza z listwą zasilającą lodówkę, komputer, grzejnik olejowy i ładowarkę. Nawet kabel 2,5 mm² wytrzyma chwilowo, ale przy ciągłym poborze 3-4 kW zaczyna się degradować w ciągu kilku tygodni, a drewno nie daje drugiej szansy. Norma PN-HD 60364-4-43 wyraźnie ogranicza liczbę punktów odbioru na obwód do maksymalnie 10 dla gniazdek ogólnych.

Trzecim częstym błędem jest brak przepustów ogniochronnych w miejscach, gdzie kable przechodzą przez stropy lub ściany oddzielenia pożarowego. W domu jednorodzinnym takie przepusty wykonuje się z masy ogniochronnej lub wkładów pęczniejących, które pod wpływem temperatury zamykają otwór i blokują rozprzestrzenianie ognia. Pominięcie tego detalu sprawia, że ogień z poddasza przenika na parter w kilka minut.

Czwartym, wciąż powszechnym błędem pozostaje ukrywanie puszek elektrycznych pod płytami gipsowo-kartonowymi bez możliwości dostępu serwisowego. Puszka z trzema złączami w drewnianej zabudowie musi pozostać dostępna, bo to właśnie tam najczęściej dochodzi do grzania po latach eksploatacji, a brak dostępu oznacza kucie ściany w gotowym poddaszu.

Piątym, bagatelizowanym ryzykiem jest brak protokołu pomiarowego po zakończeniu instalacji. Pomiary rezystancji izolacji, impedancji pętli zwarcia oraz skuteczności ochrony przeciwporażeniowej to nie fanaberia, lecz potwierdzenie, że instalacja została wykonana zgodnie z normą PN-HD 60364. Pomiar izolacji napięciem 500 V przez minutę wykazuje nawet minimalne uszkodzenia, których żaden ogląd wzrokowy nie wychwyci.

Kontrola po odbiorze

Po zakończeniu montażu każdy obwód powinien zostać oznakowany trwałym opisem w rozdzielni, z numerem, opisem pomieszczenia i zabezpieczeniem. Pozwala to w sytuacji awaryjnej wyłączyć właściwą linię w ciągu sekund, zanim elektryk przyjedzie na miejsce.

Pytania, które padają najczęściej

Czy peszel może być prowadzony bezpośrednio po drewnie?
Nie, ponieważ brak przerwy powietrznej powoduje, że ciepło z kabla nie jest odprowadzane i kumulacyjnie podgrzewa drewno do temperatury zwęglenia, czyli około 250°C, znacznie poniżej progu zapłonu izolacji PVC.

Czy w drewnianym domu potrzebny jest oddzielny obwód do łazienki?
Tak, wynika to z normy PN-HD 60364-7-701, która w strefach 0, 1 i 2 łazienki nakazuje stosowanie wyłączników różnicowoprądowych 30 mA oraz ograniczenie obwodów do konkretnych stref.

Jaki koszt elektryki w poddaszu o powierzchni 80 m²?
Dla domu z bali realizowanego w stanie surowym zamkniętym ceny materiałów wraz z robocizną mieszczą się w przedziale 18 000-28 000 zł, a czas wykonania wynosi od 5 do 8 dni roboczych dla ekipy dwuosobowej.

Źródła i normy

PN-HD 60364 seria norm (niskonapięciowe instalacje elektryczne), PN-EN 50575 (kable pod względem reakcji na ogień), PN-EN 61386-1 (systemy rur osłonowych do prowadzenia przewodów), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, polskie przepisy przeciwpożarowe zawarte w rozporządzeniu MSWiA. Dodatkowe informacje techniczne publikuje SEP oraz portal norma.pl.
