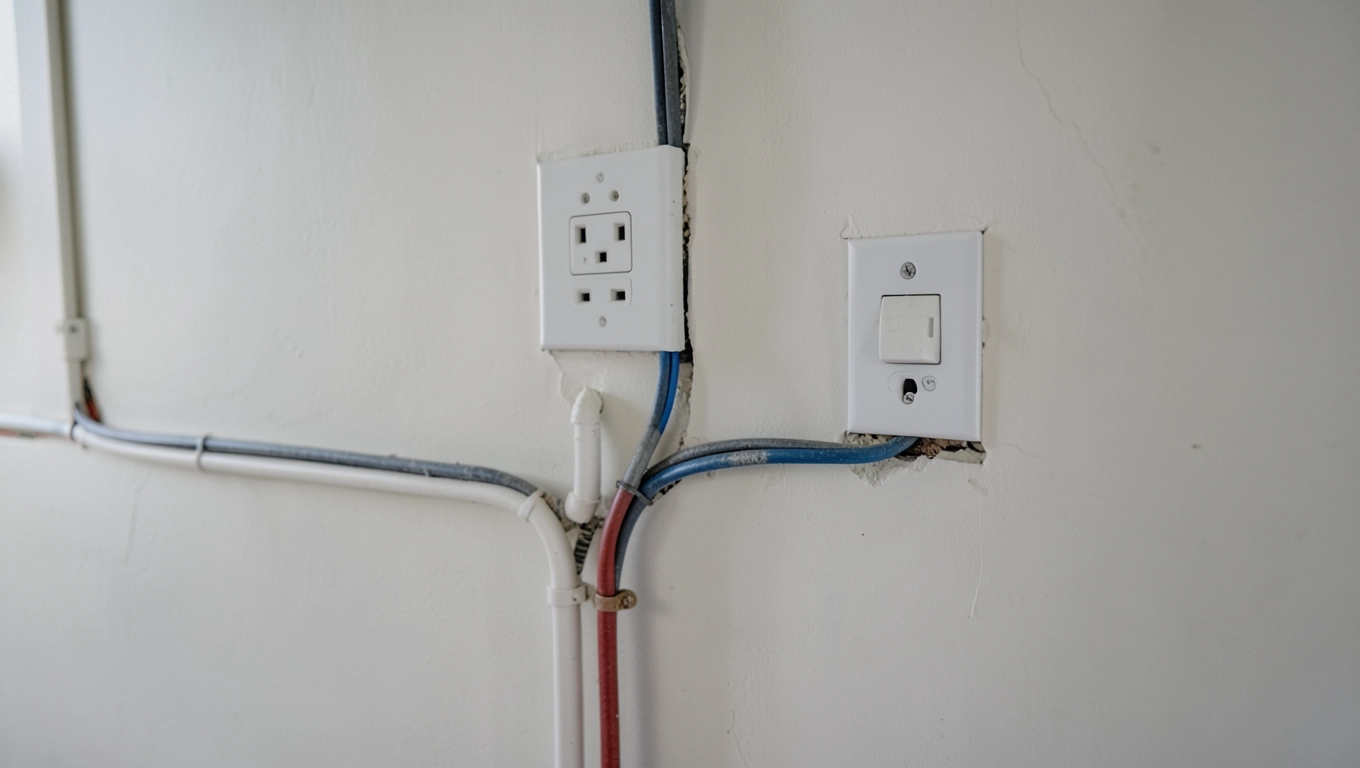

Instalacja elektryczna w pokoju bez błędów, które kosztują życie

Instalacja elektryczna to jedyny rodzaj robót w domu, gdzie pomyłka może dosłownie zabić. Między ścianami płynie prąd, którego nie widać, nie słychać i nie czuć, aż do momentu, kiedy dotknięcie niewłaściwego przewodu kończy się porażeniem albo pożarem. Dlatego każdy element od grubości kabla, przez rozmieszczenie puszek, po zabezpieczenia w rozdzielni musi być przemyślany według norm, a nie „na oko" według filmiku z internetu. W tym tekście znajdziesz konkretne wartości, schematy i mechanizmy, które stosuje się przy projektowaniu obwodów w pojedynczym pokoju, tak żeby układ działał bezpiecznie przez kolejne trzydzieści lat, a nie tylko do pierwszego remontu.

• Rozmieszczenie gniazdek i oświetlenia w pokoju schemat i zasady
• Przekroje kabli, zabezpieczenia i kolory przewodów w instalacji pokojowej
• Odbiór instalacji elektrycznej w pokoju pomiary i protokół

Rozmieszczenie gniazdek i oświetlenia w pokoju schemat i zasady

Funkcjonalny pokój zaczyna się od rysunku ścian z naniesionymi meblami, a nie od wyobrażenia, że „jakoś to będzie". Na planie 1:50 zaznaczasz przewidywaną lokalizację łóżka, biurka, szafy, telewizora, kanapy i lampek nocnych bo to właśnie meble determinują, gdzie człowiek naprawdę potrzebuje prądu. Dopiero potem nanosi się punkty elektryczne: gniazda ogólne, gniazda dedykowane i wypusty oświetleniowe. Taka kolejność eliminuje klasyczny błąd, kiedy telewizor wisi na ścianie, a za nim brakuje gniazda i prowadzi się kabel kanałem natynkowym.

Polska Norma PN-HD 60364-7-701 mówi wprost: w pomieszczeniu mieszkalnym montuje się co najmniej jedno gniazdo na każde 4 m² powierzchni, a w pokojach powyżej 20 m² minimum pięć. To dolna granica, poniżej której zaczynają się przedłużacze na podłodze i potknięcia o kable. Praktyczny schemat zakłada gniazda przy każdym stałym elemencie: po jednym przy łóżku z obu stron, dwa nad biurkiem (osobne dla komputera i monitora), trzy w strefie TV (telewizor, soundbar, konsola), a do tego dwa gniazda ogólne na pozostałych ścianach. Takie rozmieszczenie pokrywa 90% codziennych potrzeb bez sięgania po listwę zasilającą.

Wysokość montażu i strefy bezpieczeństwa

Gniazda ogólne w pokoju montuje się najczęściej 30 cm nad podłogą tak, żeby zasilacz laptopa czy odkurzacz nie zmuszał do schylania się do poziomu listwy. Wyjątkiem są gniazda kuchenne (115-130 cm za blatem) i gniazda nad biurkiem (90-110 cm, czyli tuż nad blatem). Łączniki oświetleniowe umieszcza się 120-140 cm od podłogi, po stronie klamki drzwi, żeby wchodzący do pokoju nie musiał szukać włącznika po ciemku. Odległość gniazda od wanny lub prysznica w sąsiedniej łazience musi wynosić minimum 60 cm prąd nie respektuje ścian działowych, a wilgoć potrafi przenikać przez tynk.

Kluczowa zasada, którą weryfikuje każdy elektryk z uprawnieniami SEP, brzmi: trasy kablowe prowadzi się wyłącznie pionowo lub poziomo, pod kątem prostym, z marginesem 15 cm od sufitu i 15 cm od narożników. Dlaczego? Bo wiertło udarowe, którym ktoś za pięć lat powiesi obraz, zawsze trafia w najkrótszą linię między gniazdem a włącznikiem. Trasa prowadzona na skos to niemal pewność przebicia izolacji i zwarcia w ścianie. Dodatkowe 15 cm marginesu sprawia, że diabeł tkwiący w szczegółach nie kończy się dramatem.

Obwody, moc i podział obciążenia

Pojedynczy pokój o powierzchni 15-20 m² zamyka się zwykle w dwóch obwodach: oświetleniowym i gniazdowym. Pierwszy z nich zasila wszystkie lampy sufitowe, kinkiety i taśmy LED, drugi obsługuje gniazda ogólne i dedykowane. Norma dopuszcza do 8-10 gniazd na obwód przy zabezpieczeniu B16 i przewodzie 2,5 mm², ale rozsądek każe zejść do 6-7, bo każde gniazdo to potencjalne 3680 W mocy pobieranej jednocześnie. Trzeci obwód warto zarezerwować dla przyszłych potrzeb: klimatyzatora, projektora albo stacji ładowania roweru elektrycznego bo ciągnięcie kabla w już wykończonym pokoju to koszt trzykrotnie wyższy niż rezerwa ułożona od razu.

Przekroje kabli, zabezpieczenia i kolory przewodów w instalacji pokojowej

W pokojowej instalacji stosuje się wyłącznie przewody miedziane aluminium zostało wycofane z użytku domowego ze względu na utlenianie się w puszkach i dwukrotnie wyższą rezystywność. Minimalny przekrój dla obwodu gniazdowego to 2,5 mm², a dla oświetleniowego 1,5 mm². Te wartości wynikają z prostego rachunku: gniazdo przy 16 A zabezpieczenia i 230 V oddaje 3680 W, a przewód 2,5 mm² wytrzymuje takie obciążenie ciągłe bez przekraczania 70°C temperatury żyły. Cieńszy kabel grzeje się szybciej, izolacja starzeje się i po 10-15 latach zaczyna pękać to jeden z najczęstszych powodów pożarów w starszym budownictwie.

Tabela przekrojów i dopuszczalnej mocy

W każdym kablu trójżyłowym płyną trzy kolory: brązowy lub czarny to faza (L), niebieski to neutralny (N), a żółto-zielony to ochronny (PE). Pomylenie PE z N to błąd, który nie wysadza korków, ale sprawia, że obudowa urządzenia staje się pod napięciem 230 V, gdy tylko uszkodzi się wewnętrzna izolacja. Wyłącznik różnicowoprądowy (RCD) nie zawsze taki stan wykryje, bo prąd upływu może być niższy niż 30 mA czułości. Dlatego kolory kabli w puszce sprawdza się miernikiem, a nie „na oko" szczególnie w remontowanych mieszkaniach, gdzie poprzedni wykonawca mógł stosować starsze oznaczenia.

Wyłączniki nadprądowe i różnicowoprądowe

Rozdzielnica pokojowa, jeśli pokój zasilany jest osobno, zawiera wyłącznik nadprądowy B16 dla obwodu gniazdowego oraz B10 dla oświetleniowego. Charakterystyka B oznacza próg zadziałania od 3 do 5 wartości prądu znamionowego wystarczająco szybko, by chronić przewody, ale na tyle łagodnie, by nie wybijać przy chwilowym skoku prądu w lodówce. Wyłącznik różnicowoprądowy 30 mA na początku obwodu pokojowego chroni człowieka: gdy dotykasz fazy jedną ręką, a uziemioną baterią kaloryfera drugą, różnica prądu wynosi właśnie około 30 mA, a RCD odcina zasilanie w 15-30 milisekund, zanim mięsień sercowy wejdzie w migotanie komór. Test tego wyłącznika przyciskiem „T" wykonuje się co miesiąc to dosłownie jedno kliknięcie, które może uratować życie.

Odbiór instalacji elektrycznej w pokoju pomiary i protokół

Skończona instalacja to nie koniec procesu, lecz jego połowa. Bez pomiarów nie wiadomo, czy uziemienie faktycznie odprowadzi prąd, czy impedancja pętli zwarcia pozwoli wyłącznikowi zadziałać w wymaganym czasie i czy izolacja przewodów wytrzyma napięcie probiercze 500 V. Każdy elektryk z uprawnieniami SEP E1 i D1 wykonuje te badania miernikiem wielofunkcyjnym i wystawia protokół dokument, bez którego ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru. Inwestor prywatny, który zlecał wykonawstwo, ma prawo zażądać kopii tego protokołu i powinien go przechowywać przez cały okres użytkowania budynku.

Lista pomiarów obowiązkowych

• Rezystancja uziemienia pomiar metodą techniczną lub spadku napięcia, dopuszczalna wartość to 30 Ω dla uziomu fundamentowego w budynku bez piorunochronu; przy instalacji odgromowej wymóg spada do 10 Ω, bo prąd wyładowania atmosferycznego szuka najłatwiejszej drogi do gruntu.
• Impedancja pętli zwarcia suma impedancji transformatora, przewodu fazowego i zerowego musi być na tyle niska, by wyłącznik B16 zadziałał w 0,4 s; w praktyce akceptuje się wartości poniżej 0,8 Ω dla gniazd i 1,2 Ω dla oświetlenia.
• Rezystancja izolacji miernik podaje napięcie 500 V DC między każdą żyłą a ziemią; wynik poniżej 0,5 MΩ dla obwodu oświetleniowego lub 1 MΩ dla gniazdowego oznacza uszkodzoną izolację i konieczność wymiany kabla.
• Działanie wyłącznika RCD przycisk testu potwierdza sprawność mechaniczną, ale miernik sprawdza czas zadziałania przy 30 mA; norma wymaga poniżej 300 ms, a urządzenia renomowanych producentów odcinają zasilanie w 30-50 ms.
• Ciągłość przewodu ochronnego PE od rozdzielni do każdego gniazda mierzy się rezystancję poniżej 0,5 Ω; wyższa wartość sugeruje słabe połączenie w puszce, które pod obciążeniem zacznie grzać się i wypali.

Protokół z pomiarów dołącza się do dokumentacji powykonawczej budynku, a w przypadku mieszkania w spółdzielni lub wspólnocie do książki obiektu. Warto zeskanować papierowy egzemplarz i trzymać kopie w chmurze, bo oryginał potrafi zniknąć przy okazji pierwszego poważniejszego remontu. Jeśli wykonawca odmawia wykonania pomiarów lub wystawienia protokołu, traktuję to jako czerwoną flagę: albo nie ma uprawnień, albo ma powody, by ukryć wady.

Checklista końcowa przed oddaniem pokoju

• Wszystkie gniazda mają napięcie 230 V ±10% mierzone pod obciążeniem (np. żarówką 100 W).
• Polaryzacja gniazd jest prawidłowa: faza po lewej (w gniazdach z bolcem uziemiającym), zero po prawej.
• Wszystkie łączniki oświetleniowe przerywają fazę, a nie zero weryfikacja miernikiem przy wyłączonej żarówce.
• Puszki elektryczne nie są zaszpachlowane na amen dostęp do nich ułatwia ewentualną naprawę za 10 lat.
• Rozdzielnia jest opisana: każdy wyłącznik ma naklejkę z nazwą obwodu („Gniazda wschód", „Oświetlenie sufit").
• Schemat instalacji powykonawczy (rzut z trasami kabli) jest wpięty do dokumentacji domu.

Instalacja elektryczna w pokoju zamyka się w prostej triadzie: dobry projekt, uczciwy wykonawca, formalny odbiór z pomiarami. Jeśli którykolwiek z tych trzech elementów kuleje, skutki widać dopiero po pierwszym zwarciu albo przebiciu czyli w najgorszym możliwym momencie. Warto poświęcić jeden weekend na przeczytanie normy PN-HD 60364 i rozmowę z elektrykiem, który nie boi się pokazać swoich uprawnień SEP. To inwestycja kilku godzin, która procentuje spokojnym snem przez następne trzy dekady.

Źródła danych i norm: PN-HD 60364 (norma instalacji elektrycznych niskiego napięcia), PN-EN 50110 (eksploatacja instalacji elektrycznych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2019 poz. 1065 z późn. zm.), Krajowe Ramy Kwalifikacji dla uprawnień SEP, materiały edukacyjne Izby Inżynierów Budownictwa. Adresy stron, na których publikowane są pełne teksty aktów prawnych: isap.sejm.gov.pl, sep.com.pl, pkn.pl.
