Instalacja elektryczna w domu – kompletny schemat krok po kroku

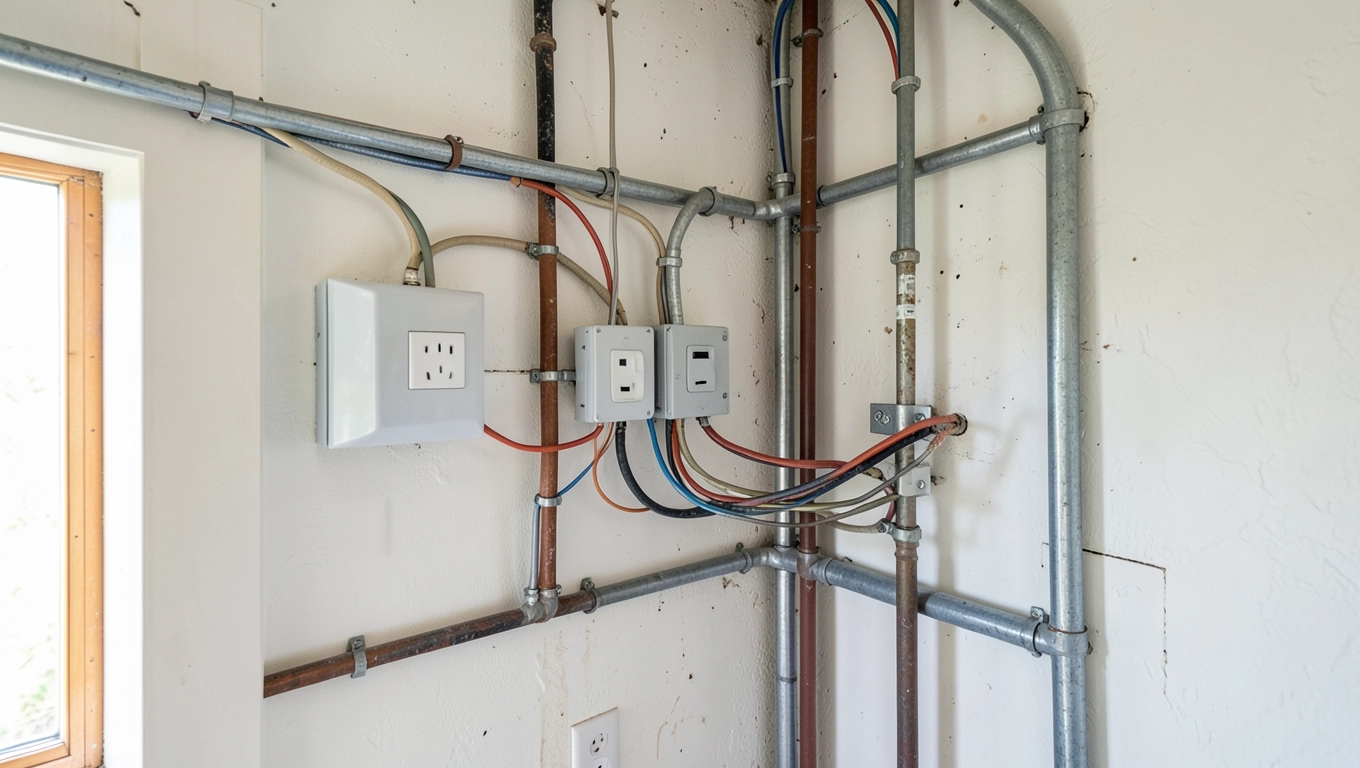

Bez schematu nawet najprostsza modernizacja za pięć lat stanie się koszmarem, a elektryk wezwany do naprawy będzie musiał zgadywać, co gdzie biegnie. Tymczasem rzetelny rysunek instalacji elektrycznej w domu jednorodzinnym to nie luksus ani fanaberia projektanta, lecz dokument, który realnie wpływa na bezpieczeństwo domowników, późniejszą rozbudowę systemu i spokój przy każdym remoncie.

• Oznaczenia przewodów i symbole na schemacie instalacji elektrycznej
• Jak rozplanować gniazdka i obwody w domu jednorodzinnym
• Dobór przekroju przewodu i zabezpieczeń do obciążenia
• Checklisty: kompletny projekt i odbiór instalacji

Oznaczenia przewodów i symbole na schemacie instalacji elektrycznej

Każdy schemat instalacji elektrycznej w domu jednorodzinnym opiera się na graficznym języku, który musi być identycznie czytany w całej Europie. To nie kaprys normy, lecz twarde wymaganie bezpieczeństwa, bo pomyłka przy identyfikacji przewodu ochronnego potrafi skończyć się porażeniem śmiertelnym.

Przewody oznacza się literowo w zależności od pełnionej funkcji. L to przewód fazowy, niosący napięcie 230 V względem ziemi. N oznacza przewód neutralny, którego potencjał w stanie spoczynku jest bliski zeru, lecz w praktyce płynie nim prąd powrotny. PE to przewód ochronny, łączący obudowy urządzeń z ziemią, a PEN pełni jednocześnie rolę ochronną i neutralną w sieciach TN-C, które w nowych domach ustępują miejsca systemowi TN-C-S.

Konstrukcję przewodu opisuje się osobnym kodem literowym. Litera D oznacza przewód o żyłach jednodrutowych, sztywnych i przeznaczonych do montażu w rurkach oraz korytkach. L wskazuje żyły wielodrutowe, giętkie, używane przy podłączaniu ruchomych odbiorników, a Lg to odmiana wielodrutowa przeznaczona do pracy w warunkach wibracji. Materiał żyły koduje się symbolem A dla aluminium oraz F lub Cu dla miedzi, która dominuje w instalacjach domowych ze względu na niską rezystancję i odporność na utlenianie.

Uwaga! Przebicie PE w warunkach braku wyłącznika różnicowoprądowego kończy się porażeniem przy pierwszym dotyku. Nigdy nie używaj PE jako powrotu dla prądu roboczego, nawet jeśli „testowo coś działa". Przewód ochronny ma jeden cel: odprowadzić prąd zwarciowy tak, by zabezpieczenie nadprądowe wyłączyło zasilanie w ułamku sekundy.

Symbole graficzne na schemacie warto znać choćby pobieżnie, bo to one pozwalają jednym spojrzeniem ogarnąć logikę obwodu. Najczęściej spotykane oznaczenia to gniazdko (kwadrat z linią lub kółko z dwiema kreskami), wyłącznik jednobiegunowy (kółko z odchyloną kreską), żarówka (kółko z krzyżykiem), dioda (trójkąt z kreską), rezystor (prostokąt), bezpiecznik (prostokąt z poprzeczką) oraz uziemienie (trzy malejące poziome kreski poniżej kropki). Pełna lista symboli jest znormalizowana w ramach IEC 60617 i obowiązuje w polskich projektach bez żadnych modyfikacji.

Łącznik schodowy, krzyżowy i świecznikowy schemat podłączenia krok po kroku

Wybór łącznika to pozornie drobna decyzja, lecz od niej zależy codzienny komfort. Źle dobrany element wymusza ciągnięcie dodatkowych przewodów albo uruchamia chaos przy pierwszej próbie zmiany aranżacji wnętrza.

Łącznik jednobiegunowy przerywa obwód w jednym miejscu, sterując pojedynczym punktem świetlnym z jednego miejsca. Stosuje się go w prostych pokojach, gdzie nie ma potrzeby gaszenia światła przy drzwiach i przy łóżku jednocześnie. Łącznik dwubiegunowy działa podobnie, lecz rozłącza jednocześnie przewód fazowy i neutralny, co znacząco podnosi bezpieczeństwo podczas wymiany żarówki lub konserwacji oprawy. To rozwiązanie wymagane tam, gdzie oprawa oświetleniowa nie ma własnej blokady.

Łącznik świecznikowy to klasyka salonów z żyrandolem wieloramiennym. Umożliwia niezależne załączanie dwóch lub trzech grup żarówek, dzięki czemu zamiast oślepiającego blasku można uzyskać nastrojowe, ekonomiczne światło. Mechanizm opiera się na prostym rozdzieleniu obwodu fazowego na kilka wyjść, którymi steruje się wspólną dźwignią lub kilkoma oddzielnymi przyciskami. W praktyce wystarczy doprowadzić do żyrandla trzy przewody fazowe plus neutralny i ochronny, a sam osprzęt żyrandla rozdziela zasilanie na poszczególne ramiona.

Łącznik schodowy pozwala zapalać i gasić to samo światło z dwóch różnych miejsc, co jest standardem na klatkach schodowych, w korytarzach i sypialniach. Każdy z dwóch łączników posiada trzy zaciski: jeden wspólny oraz dwa robocze. Przewody między nimi tworzą tak zwane kable schodowe, w których prąd płynie raz jedną, raz drugą żyłą, w zależności od położenia dźwigni. Aby rozbudować sterowanie o trzecie, czwarte i kolejne miejsca, między łączniki schodowe wstawia się łączniki krzyżowe, które wewnętrznie zamieniają kolejność dwóch przewodów roboczych.

Łącznik zmierzchowy reaguje na natężenie światła dziennego, automatycznie włączając oświetlenie po zmierzchu i wyłączając o świcie. W odróżnieniu od zegara astronomicznego nie wymaga ręcznego przestawiania przy zmianie pór roku, bo sam mierzy luminancję wbudowanym fotorezystorem. Łącznik żaluzjowy to z kolei specjalistyczny element z blokadą mechaniczną, uniemożliwiającą jednoczesne podanie komend „góra" i „dół", co chroni silnik rolety przed natychmiastowym spaleniem. Łącznik zwierny działa chwilowo i służy najczęściej do dzwonków, gdzie obwód zamyka się na ułamek sekundy po naciśnięciu przycisku.

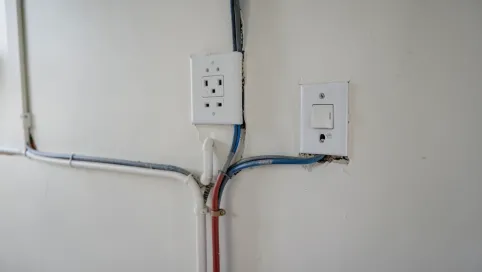

Jak rozplanować gniazdka i obwody w domu jednorodzinnym

Rozplanowanie punktów elektrycznych to etap, na którym oszczędność kilkuset złotych obraca się wieloletnim utrapieniem. Brak gniazdka przy łóżku oznacza ciągnięcie przedłużacza, a każdy taki przedłużacz to dodatkowy punkt grzewczy i ryzyko przeciążenia.

W pokojach mieszkalnych przyjmuje się zasadę jednego gniazda podwójnego na każde 4-5 m² powierzchni, a w kuchni minimum pięciu obwodów wydzielonych dla urządzeń dużej mocy: piekarnika, zmywarki, lodówki, mikrofalówki i okapu. Łazienka wymaga wydzielenia tak zwanych stref, w których obowiązują zaostrzone ograniczenia: w strefie 0 (wewnątrz wanny) nie montuje się żadnych elementów pod napięciem, w strefie 1 dopuszcza się jedynie oprawy o klasie szczelności minimum IP44 zasilane napięciem SELV 12 V, a w strefie 2 montuje się gniazda wyłącznie z transformatorem separacyjnym lub zabezpieczone wyłącznikiem różnicowoprądowym 30 mA.

W garażu i piwnicy obowiązuje klasa szczelności IP44 dla wszystkich elementów narażonych na wilgoć, a instalacja musi uwzględniać odległość minimum 1 metra od rur gazowych i 0,5 metra od innych instalacji, co reguluje norma PN-HD 60364. W kuchni najczęściej popełnianym błędem jest prowadzenie wszystkich urządzeń na jednym obwodzie, co przy jednoczesnym włączeniu piekarnika, czajnika i zmywarki powoduje wypadanie bezpiecznika.

Praktyczna zasada mówi, by w rozdzielni rezerwować około 20% wolnych modułów na przyszłą rozbudowę. Każdy dodany obwód oznacza bowiem konieczność wymiany obudowy, jeśli w trakcie budowy nie przewidziano zapasu. Inwestorzy, którzy zaniedbują ten punkt, wracają do tematu po roku lub dwóch, gdy pojawia się klimatyzacja, pompa ciepła lub stacja ładowania samochodu.

Dobór przekroju przewodu i zabezpieczeń do obciążenia

Zbyt cienki przewód w stosunku do poboru mocy to pierwszy krok do pożaru, a zbyt gruby to wyrzucone pieniądze. Kluczem jest obliczenie prądu znamionowego, który popłynie w danym obwodzie, i dopasowanie do niego zarówno przekroju żyły, jak i wartości bezpiecznika.

Dla obwodu oświetleniowego, gdzie sumaryczna moc opraw nie przekracza zwykle 1500 W, wystarcza przewód 1,5 mm² zabezpieczony wyłącznikiem nadprądowym B10. Taki przekrój wytrzymuje prąd ciągły około 16 A, co odpowiada 3,6 kW przy 230 V. Dla obwodu gniazdkowego standardem jest 2,5 mm² z bezpiecznikiem B16, pozwalającym pobór do 25 A, czyli 5,7 kW. Obwody zasilające kuchenkę elektryczną, piekarnik lub stację ładowania wymagają już 4 mm² lub 6 mm², zabezpieczonych odpowiednio B25 lub B32.

Wartość bezpiecznika dobiera się nie do przekroju, lecz do prądu, jaki faktycznie popłynie, z marginesem bezpieczeństwa wynoszącym około 20%. Jeśli więc planujesz obwód gniazdkowy zasilający urządzenia o łącznym poborze 15 A, wybierasz bezpiecznik B16, a nie B10, bo charakterystyka B oznacza, że wyzwalacz zadziała dopiero przy prądzie trzykrotnie przekraczającym wartość znamionową w czasie poniżej 5 sekund, a przy 1,13-krotności nie zadziała wcale. Taki margines chroni przed fałszywymi wyłączeniami przy krótkotrwałych skokach prądu rozruchowego, na przykład przy starcie lodówki.

Wyłącznik różnicowoprądowy (RCD) o czułości 30 mA jest obowiązkowy w obwodach łazienkowych, kuchennych oraz wszędzie tam, gdzie istnieje podwyższone ryzyko porażenia. Jego zadaniem jest wykrycie prądu upływu, czyli różnicy między prądem wpływającym do obwodu a wypływającym z niego, i odcięcie zasilania w czasie krótszym niż 30 ms. Urządzenie nie zastępuje bezpiecznika nadprądowego, lecz działa równolegle jako dodatkowa warstwa ochrony, reagując na prądy, które mogłyby porazić człowieka, zanim bezpiecznik nadprądowy w ogóle zareaguje.

Wskazówka praktyka: Warunki techniczne WT 2021/2022 wprowadziły obowiązek montażu RCD 30 mA w instalacji we wszystkich obwodach gniazdkowych, niezależnie od pomieszczenia. Dodatkowo każdy dom powyżej 75 m² musi posiadać ochronę przeciwprzepięciową typu 1+2 przy złączu oraz ograniczniki typu 2 przy rozdzielnicy. To nie fanaberia, lecz reakcja na rosnącą liczbę wyładowań atmosferycznych i awarii sieci energetycznej.

Koszt pełnej instalacji elektrycznej w domu o powierzchni 120-150 m² oscyluje w 2025 roku w granicach 18 000-32 000 złotych, w zależności od regionu i standardu osprzętu. Sam projekt to wydatek rzędu 1 500-3 500 zł, rozdzielnica z osprzętem pochłania 2 500-5 000 zł, a robocizna elektryka z uprawnieniami SEP to 8 000-15 000 zł. Te kwoty obejmują już pomiary odbiorcze: impedancję pętli zwarcia, rezystancję izolacji oraz skuteczność ochrony przeciwporażeniowej, bez których instalacja nie zostanie dopuszczona do użytkowania.

Checklisty: kompletny projekt i odbiór instalacji

Kompletny projekt instalacji elektrycznej musi zawierać schemat ideowy rozdzielnicy, plan tras kablowych, zestawienie materiałów z przekrojami, obliczenia spadków napięcia oraz protokół pomiarów odbiorczych. Brak któregokolwiek z tych elementów dyskwalifikuje dokument w oczach nadzoru budowlanego.

• Schemat jednokreskowy rozdzielnicy z oznaczeniem każdego zabezpieczenia
• Plan rozmieszczenia gniazd, łączników i opraw z wymiarami
• Wyliczenie przekrojów przewodów dla każdego obwodu osobno
• Spis norm i przepisów, na podstawie których zaprojektowano instalację (PN-HD 60364, WT 2021/2022)
• Protokół z pomiarów: impedancja pętli zwarcia, rezystancja izolacji, działanie RCD

Przy odbiorze instalacji warto samodzielnie zweryfikować kilka kluczowych parametrów. Każde gniazdo powinno być pod napięciem 230 V ±10%, a napięcie między L a PE nie powinno przekraczać 5 V przy odłączonym odbiorniku. Każdy wyłącznik różnicowoprądowy testuje się przyciskiem TEST, który wymusza symulację upływu. Jeśli RCD nie zadziała w ciągu 30 ms, urządzenie należy wymienić. Izolacja przewodów mierzona megaomomierzem musi wykazywać rezystancję powyżej 0,5 MΩ dla każdego obwodu, a w praktyce nowe instalacje osiągają wartości rzędu kilkuset megaomów.

Schemat to obowiązkowy element dokumentacji, który przy kolejnej modernizacji, awarii lub rozbudowie instalacji oszczędza czas, pieniądze i nerwy. Bez niego nawet prosta wymiana rozdzielnicy wymaga zlecenia inwentaryzacji, a każdy nowy elektryk zaczyna pracę od zgadywania, co autor miał na myśli. Aktualizuj schemat po każdej zmianie: dodaniu obwodu, przeniesieniu gniazda, wymianie rozdzielnicy. To jedyny sposób, by za pięć lat nie stanąć przed ścianą z miernikiem w ręku i pytaniem, gdzie biegnie kabel do górnego oświetlenia.
